| Caractéristiques techniques | Détecteur de proximité capacitif, plage de détection jusqu'à 10 mm, tension d'alimentation 10-30 VDC, sortie NPN/PNP, protection IP67. |
|---|---|
| Utilisation | Conçu pour la détection de matériaux non métalliques, idéal pour les applications industrielles et automatisées. |
| Maintenance et réparation | Vérifier régulièrement le fonctionnement, nettoyer le capteur avec un chiffon doux, éviter les produits abrasifs. |
| Sécurité | Respecter les normes de sécurité électrique, ne pas exposer à des conditions extrêmes en dehors des spécifications. |
| Informations générales | Garantie de 2 ans, documentation technique disponible en ligne, support technique accessible. |
FOIRE AUX QUESTIONS - IV5001 IFM
Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice IV5001 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IV5001 de la marque IFM.
MODE D'EMPLOI IV5001 IFM

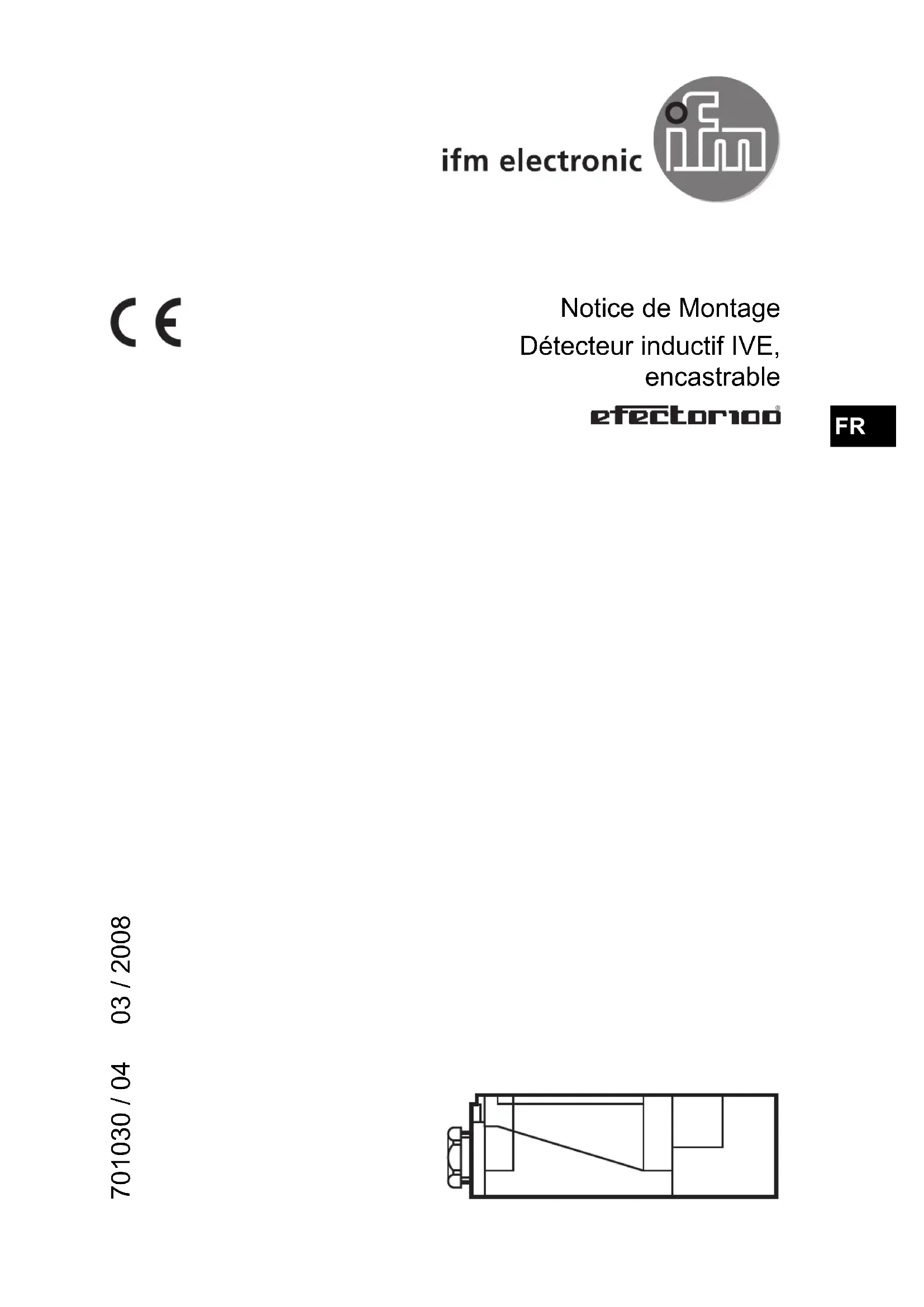

Notice de Montage Détecteur inductif IVE, encastrable 701030 / 04 03 / 2008 FR2 Fonctionnement et caractéristiques Ce détecteur détecte les métaux, sans contact et indique leur présence par un signal de commutation. Portée nominale (S
): voir sur l’étiquette; portée de travail (Sa) 0...[S
x 0,81] mm; (valeurs défines par mesure selon les normes avec acier 37; en cas d’autres métaux portée inférieure à S
Montage Visser le détecteur sur une base de montage. En cas de sollicitation mécanique important, assurer que le détecteur ne se desserre pas; encastrable (fig. 1 et 2). Zone de dégagement autour de la face active pour montage sur bâti métallique: fig. 3. Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5.
Raccordement électrique Mettre l’installation hors tension avant le raccordement du détecteur. Ouvrir le détecteur (fig. 6); raccorder le câble selon les instructions de l’étiquette. Il faut utiliser un presse-étoupe pour garantir la protection IP67 (à commancer séparément).
Orientation de la face active Enlever le cube détecteur (fig. 7); orienter la face active et remettre le cube détecteur. Fonctionnement Vérifier le bon fonctionnement du détecteur. La LED verte est allumée lorsque la tension d’alimentation est appliquée. La LED jaune est allumée lorsque la sortie est commutée. Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement il faut respecter les indications suivantes: La face active et l’espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut. CEM: L’appareil est en harmonie avec les exigences selon EN 60947-5-2.
