| Caractéristiques techniques | Détecteur de proximité inductif, modèle OIP282 |
|---|---|
| Plage de détection | Variable selon le type de métal détecté |
| Tension d'alimentation | 10-30 V DC |
| Sortie | PNP/NPN, programmable |
| Fréquence de commutation | Max 1 kHz |
| Utilisation | Détection de position, contrôle de présence d'objets métalliques |
| Conditions d'utilisation | Température de fonctionnement : -25 à +70 °C |
| Maintenance et réparation | Vérification régulière du fonctionnement, nettoyage des capteurs |
| Sécurité | Conforme aux normes de sécurité CE |
| Informations générales | Dimensions compactes, installation facile, résistant aux chocs |
FOIRE AUX QUESTIONS - OIP282 IFM
Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice OIP282 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OIP282 de la marque IFM.
MODE D'EMPLOI OIP282 IFM

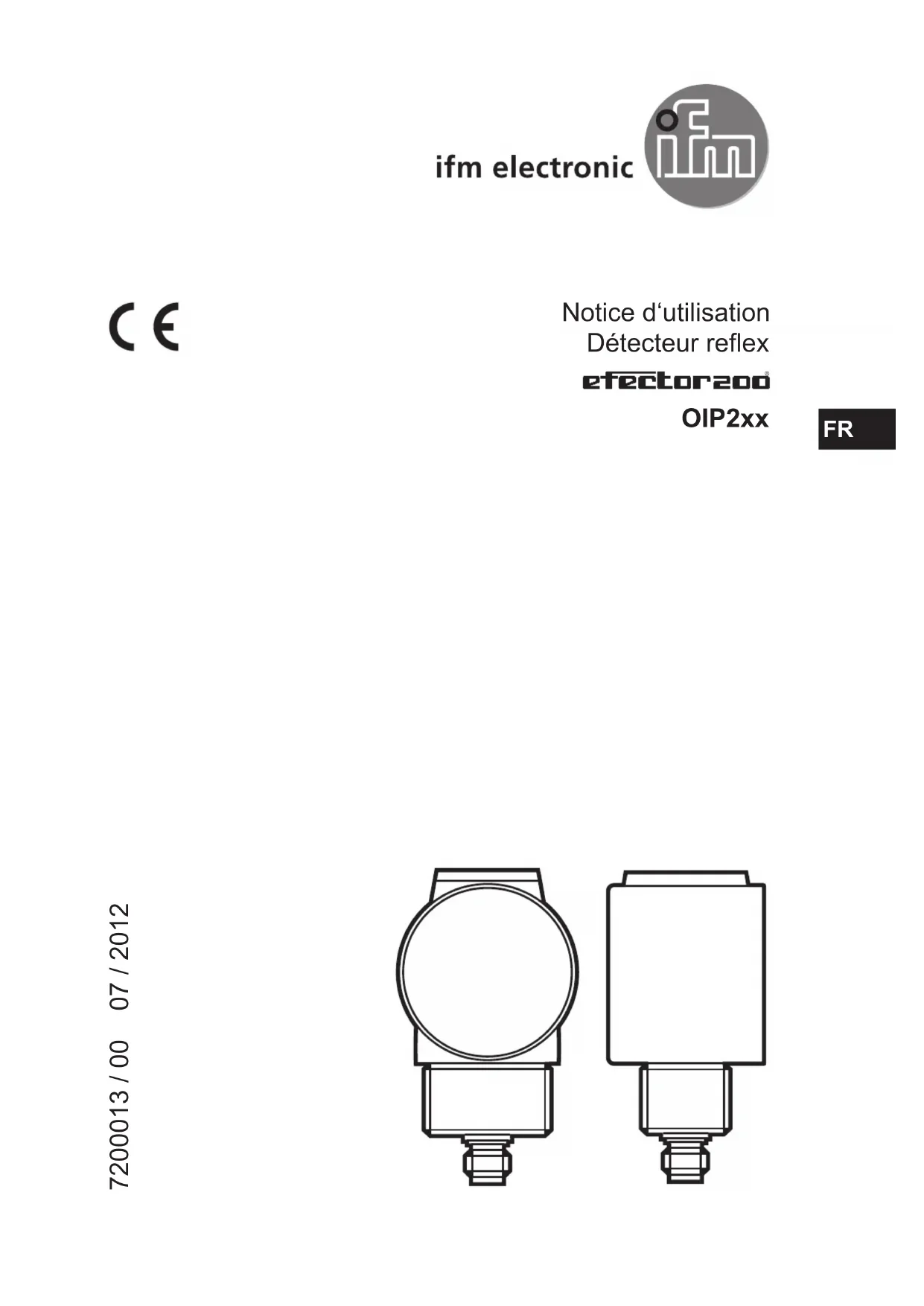

Notice d‘utilisation Détecteur reflex OIP2xx 7200013 / 00 07 / 2012
FR2 1 Remarque préliminaire
1.1 Symboles utilisés
► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage
- Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations. 2 Fonctionnement et caractéristiques En combinaison avec un réflecteur "nid d‘abeille" ou une bande adhésive, le dé- tecteur reflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée ("range") : (→ étiquette). 3 Montage ► Fixer le réflecteur "nid d‘abeille" ou la bande adhésive derrière l‘objet à dé- tecter. ► Orienter le détecteur reflex et le fixer à l‘aide d‘un dispositif de fixation. Portée maximale seulement en cas d‘orientation exacte.3
4 Eléments de service et d‘indication 1: LED verte (disponibilité) 2: LED jaune (indication de commutation) 5 Raccordement électrique L'appareil doit être monté par un électricien qualifié. ► Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. ► Assurer une alimentation en tension selon EN 50178. ► Mettre l‘installation hors tension. ► Raccorder l‘appareil comme suit : PNP NPN
6 Fonctionnement ► Vérifier le bon fonctionnement de l‘appareil. > La LED jaune est allumée lorsque la sortie de commutation est commutée. > La LED verte est allumée si le détecteur est disponible. 7 Maintenance, réparation, élimination ► Dégager la lentille de l‘appareil de tout encrassement. ► Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique. ► S‘assurer d‘une élimination écologique de l‘appareil après son usage selon les règlements nationaux en vigueur. Des détecteurs défectueux ne doivent être réparés que par le fabricant. Données techniques et informations supplémentaires sur notre site web à www.ifm.com
