Informations produit

Marque : IFM

Modèle : ID0041

Catégorie : Détecteur

Caractéristiques techniques	Détecteur IFM ID0041, technologie de détection, plage de détection, type de signal de sortie, alimentation électrique, dimensions, poids.
Utilisation	Applications industrielles, compatibilité avec différents systèmes, installation et configuration.
Maintenance et réparation	Instructions de nettoyage, fréquence de maintenance recommandée, pièces de rechange disponibles.
Sécurité	Normes de sécurité respectées, précautions d'utilisation, protection contre les surcharges.
Informations générales	Garantie, service après-vente, documentation technique disponible, compatibilité avec d'autres équipements.

FOIRE AUX QUESTIONS - ID0041 IFM

Comment installer le détecteur IFM ID0041 ?

Pour installer le détecteur IFM ID0041, suivez les instructions dans le manuel d'utilisation. Assurez-vous que le détecteur est monté à une distance appropriée de l'objet à détecter et qu'il est correctement alimenté.

Que faire si le détecteur ne s'allume pas ?

Vérifiez d'abord que le détecteur est correctement alimenté. Assurez-vous que la source d'alimentation fonctionne et que les connexions sont sécurisées. Si le problème persiste, contactez le support technique.

Comment ajuster la sensibilité du détecteur ?

La sensibilité du détecteur IFM ID0041 peut être ajustée via le bouton de configuration sur l'appareil. Consultez le manuel pour des instructions détaillées sur les niveaux de sensibilité et leur ajustement.

Pourquoi le détecteur ne détecte-t-il pas l'objet ?

Assurez-vous que l'objet est à l'intérieur de la plage de détection du détecteur. Vérifiez également s'il y a des obstacles qui pourraient interférer avec le signal. Si le problème persiste, réinitialisez le détecteur.

Comment réinitialiser le détecteur IFM ID0041 ?

Pour réinitialiser le détecteur, éteignez-le et débranchez-le de la source d'alimentation pendant environ 10 secondes. Rebranchez-le et rallumez-le pour restaurer les paramètres d'usine.

Le détecteur émet-il un signal sonore ou visuel en cas de détection ?

Le détecteur IFM ID0041 émet un signal visuel par LED pour indiquer une détection. Si vous avez besoin d'un signal sonore, vous devrez ajouter un dispositif externe, car le détecteur ne comprend pas cette fonctionnalité intégrée.

Que faire si le voyant LED clignote ?

Un voyant LED clignotant peut indiquer un problème de configuration ou un dysfonctionnement. Consultez le manuel pour le code de clignotement spécifique et les étapes de dépannage recommandées.

Où trouver le manuel d'utilisation du détecteur IFM ID0041 ?

Le manuel d'utilisation du détecteur IFM ID0041 peut être téléchargé sur le site officiel d'IFM ou en contactant le service client pour obtenir une copie.

Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice ID0041 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ID0041 de la marque IFM.

MODE D'EMPLOI ID0041 IFM

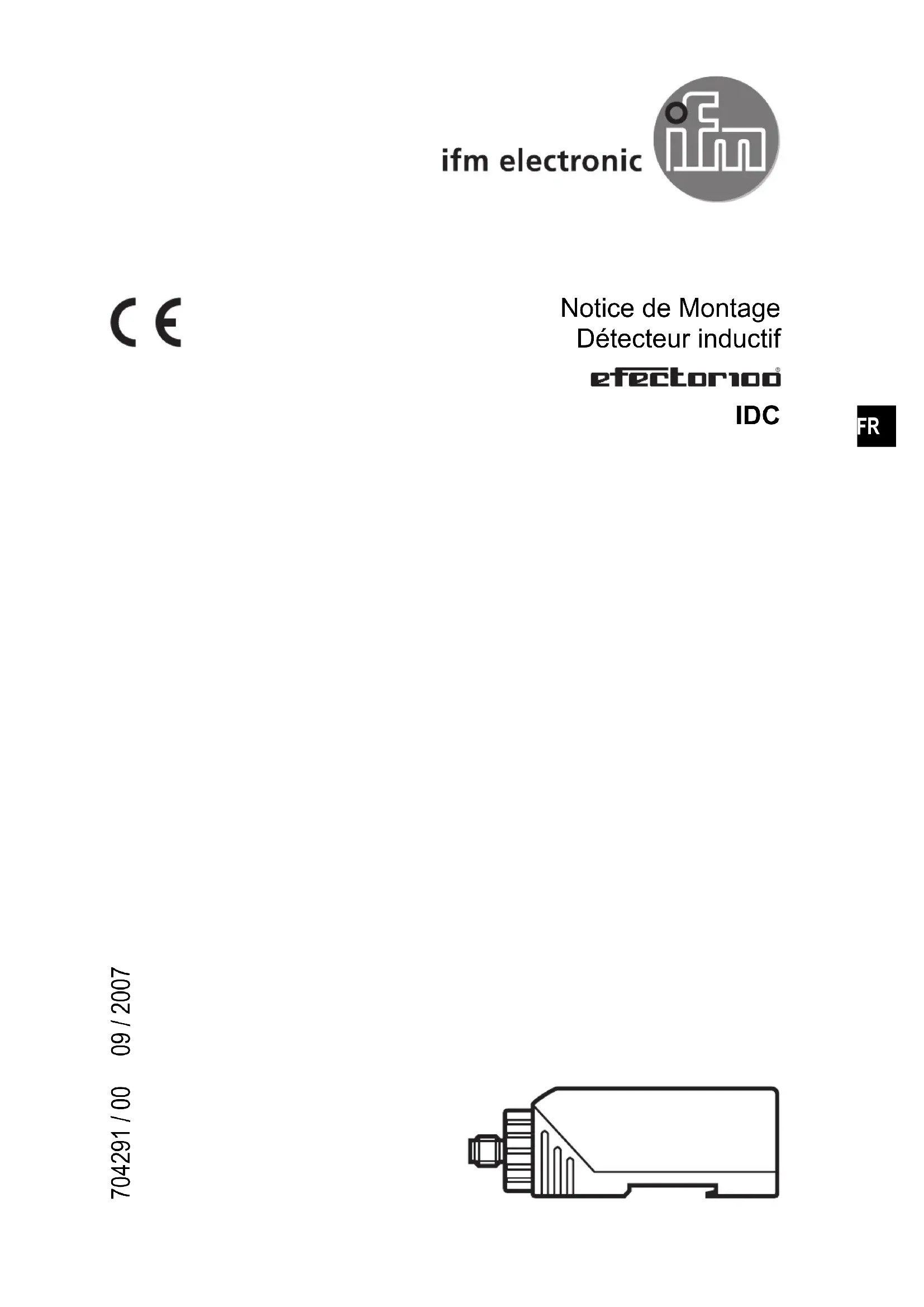

Notice de Montage Détecteur inductif IDC 704291 / 00 09 / 2007 FR2 Fonctionnement et caractéristiques Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Por tée nominale (Sn): 50 mm, por tée de travail (Sa): 40mm ( encastré / encastré et en retrait); 35mm (montage non encastré). (Valeurs définies par mesure selon les normes avec acier 37; en cas d’autres métaux portée inférieure à 50 mm). Montage Monter l’appareil sur un profilé normalisé (rail DIN) ou à l’aide d’un dispositif de montage. 3 possibilités de montage: non encastré encastré encastré et en retrait Zone de dégagement autour de la face active pour montage sur bâti métallique 3xS

3-4mm 3-4mm 5mm Pour toutes les possibilités de montage En plus pour montage encastré et en retrait

Distances minimales lorsque plusieurs détecteurs de la même version sont montés: 8 x S

Raccordement électrique Mettre l’installation hors tension avant le raccordement du détecteur. L’embase des appareils avec connecteur peut pivoter (en pas de 45°). LEDs dévisser l’écrou tourner l’embase visser l’ecrou Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l‘appareil après un court- circuit. Fonctionnement Vérifier le bon fonctionnement du détecteur. La LED ver te est allumée lorsque la tension d’alimentation est appliquée. La LED jaune est allumée lorsque la sor tie est commutée. Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnemnt il faut respecter les indications suivantes: La face active et l’espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut. CEM: L’appareil est en harmonie avec les exigences selon EN 60947-5-2.
