Marque : IFM

Modèle : OW1010

Catégorie : Détecteur

Caractéristique	Détails
Type de détecteur	Détecteur de présence
Technologie de détection	Capteur infrarouge passif (PIR)
Plage de détection	Jusqu'à 12 mètres
Angle de détection	90 degrés
Alimentation	24 V AC/DC
Température de fonctionnement	-25 à +60 °C
Utilisation	Idéal pour la détection de présence dans les bâtiments commerciaux et industriels
Installation	Montage en surface ou encastré
Maintenance	Vérification régulière de l'alignement et du nettoyage du capteur
Sécurité	Conforme aux normes de sécurité électrique
Garantie	2 ans
Informations supplémentaires	Compatible avec divers systèmes d'automatisation

FOIRE AUX QUESTIONS - OW1010 IFM

Comment installer le détecteur IFM OW1010 ?

Pour installer le détecteur IFM OW1010, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de le fixer à un endroit approprié et de le connecter correctement à l'alimentation et au système de contrôle.

Quels sont les paramètres de configuration disponibles pour le IFM OW1010 ?

Le détecteur IFM OW1010 permet de configurer plusieurs paramètres, tels que la sensibilité, le mode de fonctionnement et les seuils de détection. Consultez le manuel pour des instructions détaillées sur la configuration.

Que faire si le détecteur ne s'allume pas ?

Si le détecteur IFM OW1010 ne s'allume pas, vérifiez d'abord l'alimentation électrique. Assurez-vous que tous les câbles sont correctement connectés et que l'alimentation est fonctionnelle.

Comment résoudre les problèmes de faux positifs avec le IFM OW1010 ?

Pour réduire les faux positifs, vérifiez la configuration de la sensibilité et ajustez-la si nécessaire. Assurez-vous également que le détecteur n'est pas exposé à des interférences environnementales.

Le détecteur IFM OW1010 fonctionne-t-il avec tous les types de surfaces ?

Le détecteur IFM OW1010 est conçu pour fonctionner sur une variété de surfaces, mais certaines conditions spécifiques peuvent affecter ses performances. Consultez le manuel pour des recommandations sur les surfaces optimales.

Comment effectuer un réinitialisation du détecteur IFM OW1010 ?

Pour réinitialiser le détecteur IFM OW1010, localisez le bouton de réinitialisation sur l'appareil et maintenez-le enfoncé pendant quelques secondes jusqu'à ce que les LED indiquent que la réinitialisation est réussie.

Quel est le champ de détection maximum du IFM OW1010 ?

Le champ de détection maximum du IFM OW1010 est de 1,5 mètre, selon les conditions d'utilisation. Assurez-vous de respecter cette limite pour garantir un fonctionnement optimal.

Où puis-je trouver des pièces de rechange pour le IFM OW1010 ?

Les pièces de rechange pour le détecteur IFM OW1010 peuvent être commandées auprès de votre fournisseur local ou directement sur le site web du fabricant IFM.

Le IFM OW1010 est-il étanche ?

Le détecteur IFM OW1010 a un indice de protection IP67, ce qui signifie qu'il est résistant à la poussière et peut être immergé dans l'eau jusqu'à une profondeur de 1 mètre pendant une courte période.

Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice OW1010 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OW1010 de la marque IFM.

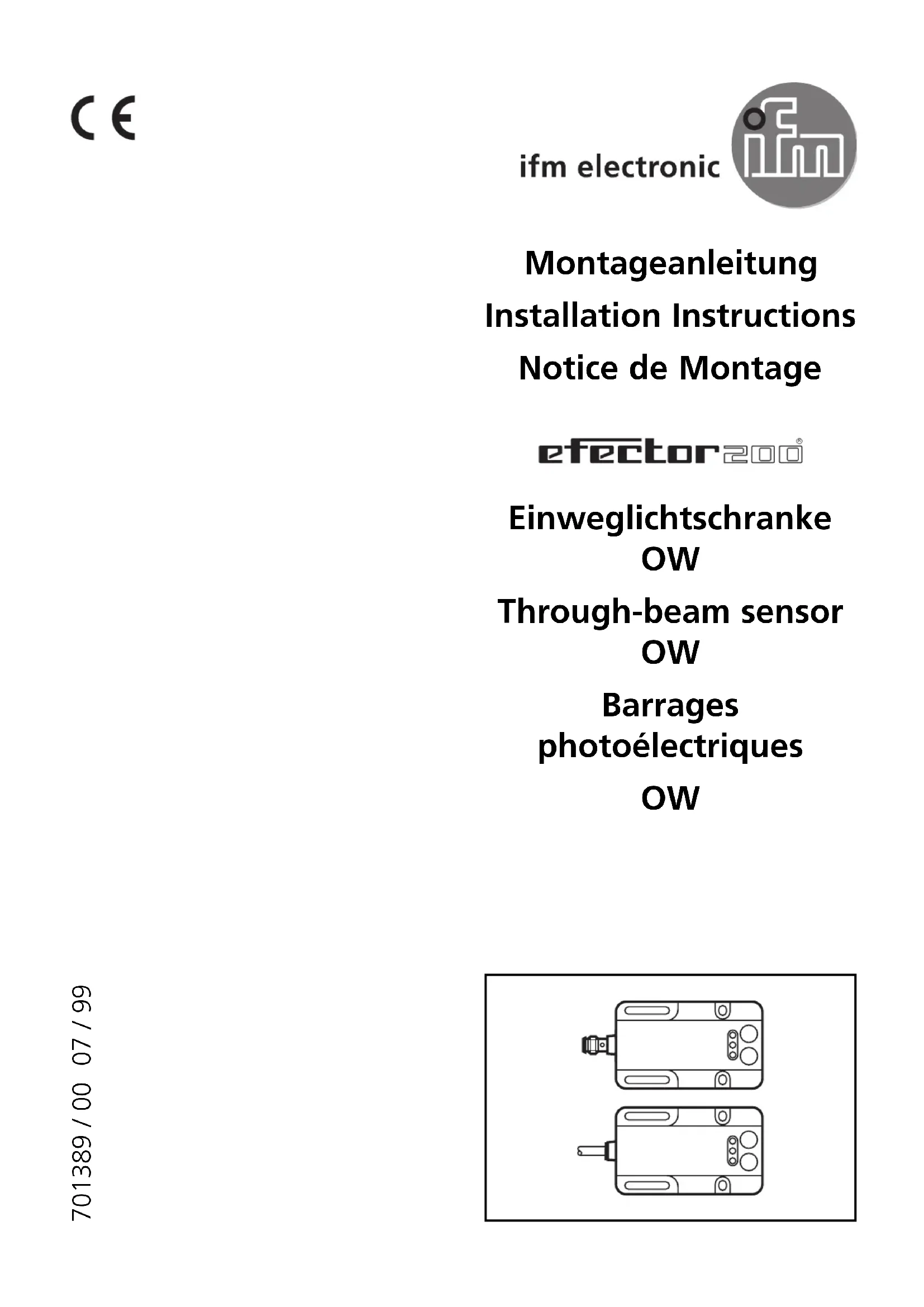

MODE D'EMPLOI OW1010 IFM

Barrages photoélectriques

LEDFonctionnement et caractéristiques Les barrages photoélectriques détectent des objets sans contact et indiquent leur présence par un signal de commutation. Portée standard: 4m. Montage Monter et fixer le récepteur (OWE...). Orienter l’émetteur (OWS...) en direction du récepteur et le fixer de la même manière. Portée optimale seulement avec orientation précise. Raccordement électrique Mettre l’installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement strictement selon les indications de l’étiquette. Couleurs des fils: BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie par branchement selon l’éti- quette. 6Fonctionnement Vérifier le bon fonctionnement de la cellule grâce aux 3 LED. LED verte tension d’alimentation o.k. LED jaune sortie commutée LED rouge erreur lors de la détection de l’objet, par ex. mauvais réglage, encrassement des lentilles LED jaune clignotent en alternance, 3 Hz: sortie en état de courts-circuits + rouge clignotent en alternance, 1 Hz: erreur interne (sortie pas com- mutée) Entretien Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pour- raient abîmer les lentilles en plastique.
