Informations produit

Marque : IFM

Modèle : IM5074

Catégorie : Détecteur

Caractéristiques techniques Détecteur de proximité inductif, modèle IFM IM5074, avec une portée de détection de 4 mm.
Type de capteur Capteur inductif
Tension d'alimentation 10-30 VDC
Sortie PNP, NPN, avec protection contre les courts-circuits
Fréquence de commutation 300 Hz
Température de fonctionnement -25°C à +70°C
Utilisation Idéal pour la détection de métaux dans des environnements industriels.
Maintenance et réparation Vérifier régulièrement le fonctionnement et nettoyer le capteur si nécessaire.
Sécurité Respecter les normes de sécurité électrique lors de l'installation.
Informations générales Produit conçu pour une utilisation dans des applications industrielles, résistant aux vibrations.

FOIRE AUX QUESTIONS - IM5074 IFM

Comment configurer le détecteur IFM IM5074 ?
Pour configurer le détecteur IFM IM5074, suivez les étapes dans le manuel d'utilisation fourni. Assurez-vous de connecter les câbles correctement et d'utiliser le logiciel de configuration si nécessaire.
Que faire si le détecteur IFM IM5074 ne s'allume pas ?
Vérifiez d'abord l'alimentation électrique et assurez-vous que le détecteur est correctement branché. Si le problème persiste, essayez de réinitialiser le détecteur en débranchant et en rebranchant l'alimentation.
Comment résoudre un problème de détection avec le IFM IM5074 ?
Assurez-vous que le détecteur est installé dans un environnement approprié et qu'il n'y a pas d'obstacles bloquant le champ de détection. Vérifiez également les réglages de sensibilité.
Le détecteur IFM IM5074 fonctionne-t-il avec tous les types de surfaces ?
Le détecteur IFM IM5074 est conçu pour fonctionner avec une large gamme de surfaces, mais il peut y avoir des limitations selon le matériau et la couleur de la surface détectée. Consultez le manuel pour plus de détails.
Comment mettre à jour le firmware du détecteur IFM IM5074 ?
Pour mettre à jour le firmware, téléchargez le dernier fichier de mise à jour depuis le site officiel d'IFM, puis suivez les instructions dans le manuel pour effectuer la mise à jour via le port de communication.
Que faire si le LED ne clignote pas comme prévu ?
Si la LED ne clignote pas comme prévu, vérifiez les connexions et assurez-vous que le détecteur est en mode de fonctionnement. Consultez le manuel pour les codes de diagnostic liés aux LED.
Comment calibrer le détecteur IFM IM5074 ?
La calibration peut être effectuée en suivant les instructions du manuel. Assurez-vous de respecter les conditions d'environnement lors de la calibration pour obtenir les meilleurs résultats.
Quel est le délai de réponse du détecteur IFM IM5074 ?
Le délai de réponse du détecteur IFM IM5074 est généralement de quelques millisecondes, mais cela peut varier en fonction des conditions d'utilisation. Consultez les spécifications techniques pour plus de détails.

Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice IM5074 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IM5074 de la marque IFM.

MODE D'EMPLOI IM5074 IFM

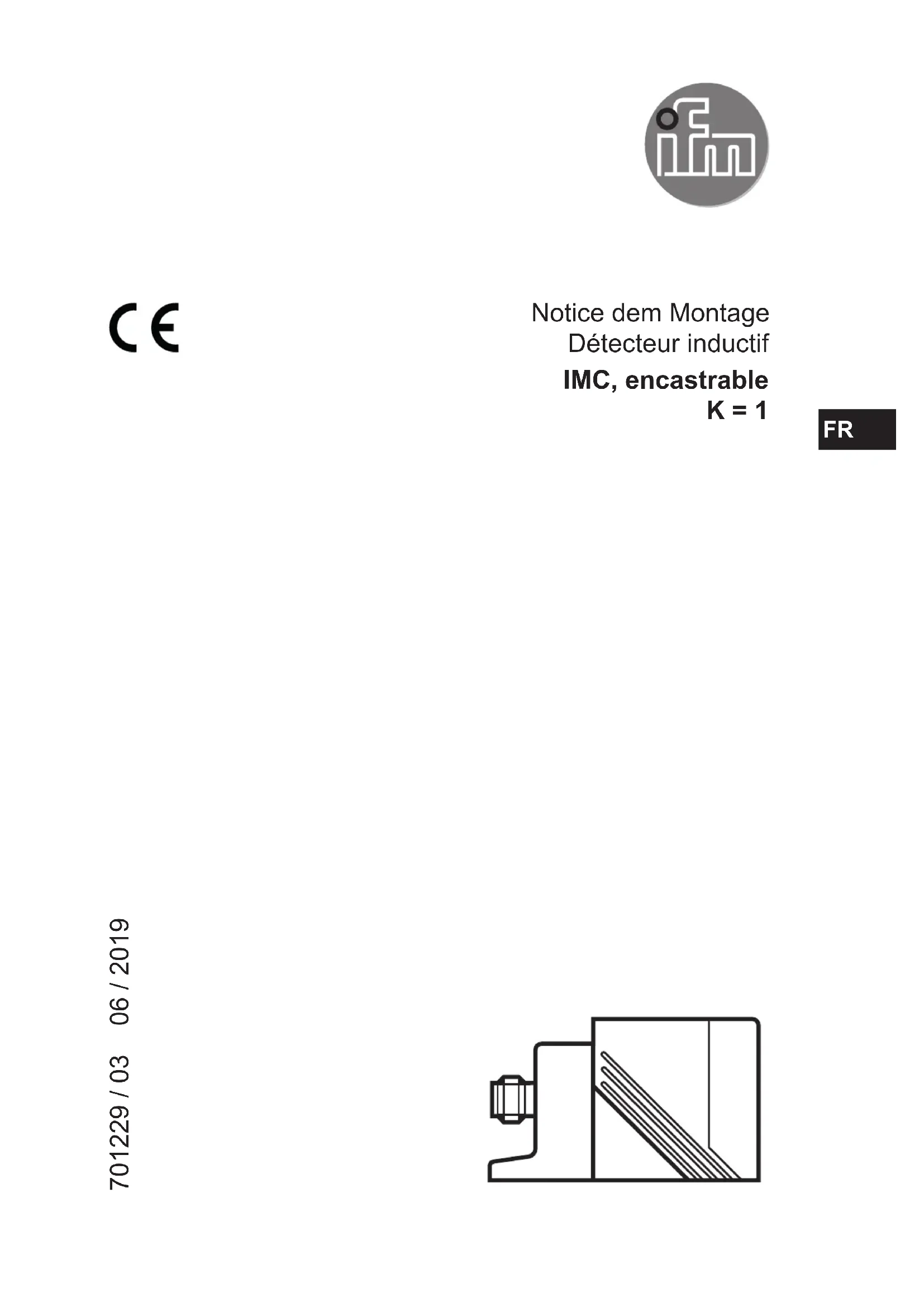

Notice dem Montage Détecteur inductif IMC, encastrable K = 1 701229 / 03 06 / 2019

FR2 1 Fonctionnement et caractéristiques Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (S

): voir sur l’étiquette; portée de travail

(valeurs définies par mesure selon les normes avec acier 37; la même portée en cas d’autres méteaux; facteur de correction = 1). 2 Montage Visser le détecteur sur une base de montage. En cas de sollicitation mécanique important, assurer que le détecteur ne se desserre pas; encastrable (fig. 1 et 2). En cas de montage dans une masse métallique, le métal ne doit pas dépasser la face active.

  • Zone de dégagement autour de la face active pour montage sur bâti métal- lique: fig. 3.
  • Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5.

3 Raccordement électrique Mettre l’installation hors tension avant le raccordement du détecteur. Le connecteur peut pivater:

4 Fonctionnement Vérifier le bon fonctionnement du détecteur.

  • La LED verte est allumée lorsque la tension d’alimentation est appliquée.
  • La LED rouge (jaune) est allumée lorsque la sortie est commutée. Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement il faut respecter les indications suivantes:
  • La face active et l’espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
  • CEM: L’appareil est en harmonie avec les exigences selon EN 60947-5-2.
