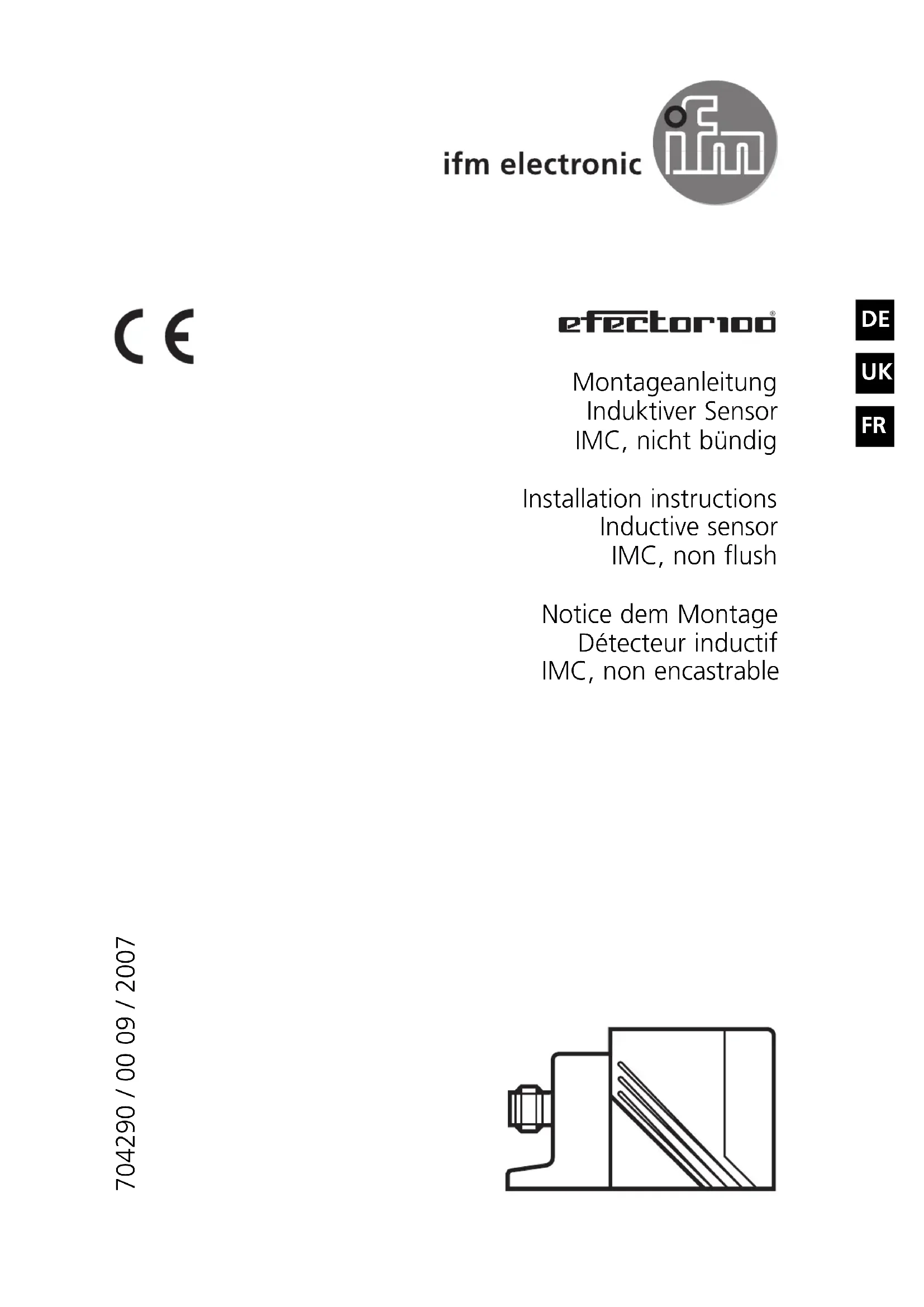

Notice IFM IM5094 - page 1
1 / 7
Assistant notice
Powered by ChatGPT
En attente de votre message
Informations produit

Marque : IFM

Modèle : IM5094

Catégorie : Détecteur

Caractéristique Détails
Type de détecteur Détecteur de proximité inductif
Plage de détection 0 à 4 mm
Tension d'alimentation 10 à 30 V DC
Sortie PNP ou NPN, selon le modèle
Fréquence de commutation 1 kHz
Température de fonctionnement -25 °C à +70 °C
Indice de protection IP67
Dimensions Standard selon le modèle
Utilisation Détection de métaux dans des applications industrielles
Maintenance Vérification régulière de l'état du capteur et nettoyage si nécessaire
Sécurité Respecter les normes électriques lors de l'installation
Informations générales Produit conçu pour une utilisation dans des environnements industriels

FOIRE AUX QUESTIONS - IM5094 IFM

Comment installer le détecteur IFM IM5094 ?
Pour installer le détecteur IFM IM5094, suivez les étapes suivantes : 1. Choisissez un emplacement approprié. 2. Fixez le détecteur à l'aide des vis fournies. 3. Connectez les câbles électriques selon le schéma de câblage fourni dans le manuel. 4. Allumez l'alimentation et vérifiez le fonctionnement.
Que faire si le détecteur ne s'allume pas ?
Si le détecteur IFM IM5094 ne s'allume pas, vérifiez d'abord la connexion électrique. Assurez-vous que l'alimentation est correcte et que le détecteur est bien connecté. Si le problème persiste, testez l'alimentation avec un multimètre.
Comment régler la sensibilité du détecteur ?
La sensibilité du détecteur IFM IM5094 peut être ajustée à l'aide du potentiomètre situé sur le boîtier. Tournez-le dans le sens horaire pour augmenter la sensibilité et dans le sens antihoraire pour la diminuer.
Le détecteur ne détecte pas les objets comme prévu, que faire ?
Si le détecteur ne détecte pas les objets, vérifiez l'alignement du détecteur par rapport à l'objet. Assurez-vous également qu'il n'y a pas d'obstacles qui pourraient bloquer le signal. Si nécessaire, ajustez la sensibilité.
Comment nettoyer le détecteur IFM IM5094 ?
Pour nettoyer le détecteur, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager le boîtier ou la lentille. Assurez-vous que le détecteur est hors tension avant de procéder au nettoyage.
Où trouver le manuel d'utilisation du détecteur IFM IM5094 ?
Le manuel d'utilisation du détecteur IFM IM5094 est disponible sur le site officiel d'IFM. Vous pouvez le télécharger dans la section 'Support' ou 'Téléchargements'.
Que faire si le détecteur émet un signal d'erreur ?
Si le détecteur IFM IM5094 émet un signal d'erreur, consultez le manuel d'utilisation pour identifier le code d'erreur. Assurez-vous que toutes les connexions sont correctes et que le détecteur n'est pas obstrué. Si le problème persiste, contactez le support technique.
Quelle est la plage de détection du détecteur IFM IM5094 ?
La plage de détection du détecteur IFM IM5094 est d'environ 0,1 m à 5 m, en fonction des conditions environnementales et du type d'objet détecté.

Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice IM5094 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IM5094 de la marque IFM.

MODE D'EMPLOI IM5094 IFM

UK6 Fonctionnement et caractéristiques Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn): voir sur l’étiquette; portée de travail (Sa) 0...0,81 x Sn (valeurs définies par mesure selon les normes avec acier 37; en cas d’autres méteaux portée inférieure à Sn). Montage Visser le détecteur sur une base de montage. En cas de sollicitation mécanique important, assurer que le détecteur ne se desserre pas. Montage non encastré (fig. 1).

  • Zone de dégagement autour de la face active pour montage sur bâti métallique: fig. 2 et 3.
  • Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5. Le connecteur peut pivater:

2 x aa a7 Orientation de la face active Raccordement électrique Mettre l’installation hors tension avant le raccordement du détecteur. Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l‘appareil après un court-circuit. Fonctionnement Vérifier le bon fonctionnement du détecteur.

  • La LED verte est allumée lorsque la tension d’alimentation est appliquée.
  • La LED rouge (jaune) est allumée lorsque la sortie est commutée. Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement il faut respecter les indications suivantes :
  • La face active et l’espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
  • Ne pas fontionner des appareils à champ de grande intensité (par example talkie-walkies) à proximté immédiate des détecteurs.
