| Caractéristiques techniques | Détecteur de proximité capacitif, modèle IFM IM5073 |
|---|---|
| Plage de détection | 0 à 5 mm |
| Tension d'alimentation | 10 à 30 V DC |
| Type de sortie | PNP ou NPN |
| Fréquence de commutation | 1000 Hz |
| Température de fonctionnement | -25°C à +70°C |
| Utilisation | Détection de matériaux non métalliques, idéal pour les applications industrielles |
| Maintenance | Vérifier régulièrement le fonctionnement et nettoyer le capteur si nécessaire |
| Sécurité | Respecter les normes de sécurité électrique lors de l'installation |
| Informations générales | Compact et robuste, résistant aux vibrations et aux chocs |
FOIRE AUX QUESTIONS - IM5073 IFM
Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice IM5073 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IM5073 de la marque IFM.
MODE D'EMPLOI IM5073 IFM

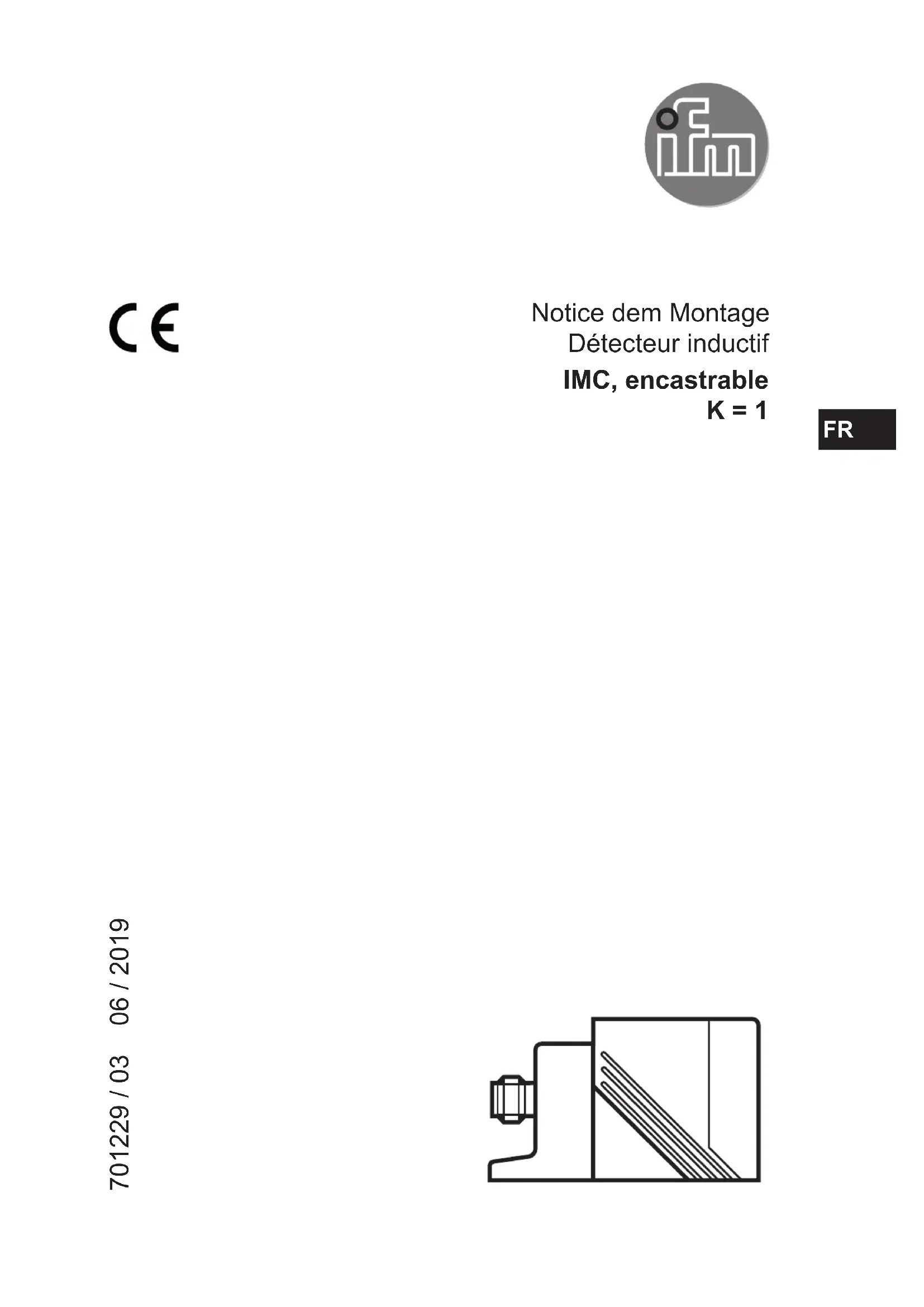

Notice dem Montage Détecteur inductif IMC, encastrable K = 1 701229 / 03 06 / 2019
FR2 1 Fonctionnement et caractéristiques Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (S
): voir sur l’étiquette; portée de travail
(valeurs définies par mesure selon les normes avec acier 37; la même portée en cas d’autres méteaux; facteur de correction = 1). 2 Montage Visser le détecteur sur une base de montage. En cas de sollicitation mécanique important, assurer que le détecteur ne se desserre pas; encastrable (fig. 1 et 2). En cas de montage dans une masse métallique, le métal ne doit pas dépasser la face active.
- Zone de dégagement autour de la face active pour montage sur bâti métal- lique: fig. 3.
- Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5.
3 Raccordement électrique Mettre l’installation hors tension avant le raccordement du détecteur. Le connecteur peut pivater:
4 Fonctionnement Vérifier le bon fonctionnement du détecteur.
- La LED verte est allumée lorsque la tension d’alimentation est appliquée.
- La LED rouge (jaune) est allumée lorsque la sortie est commutée. Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement il faut respecter les indications suivantes:
- La face active et l’espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
- CEM: L’appareil est en harmonie avec les exigences selon EN 60947-5-2.
