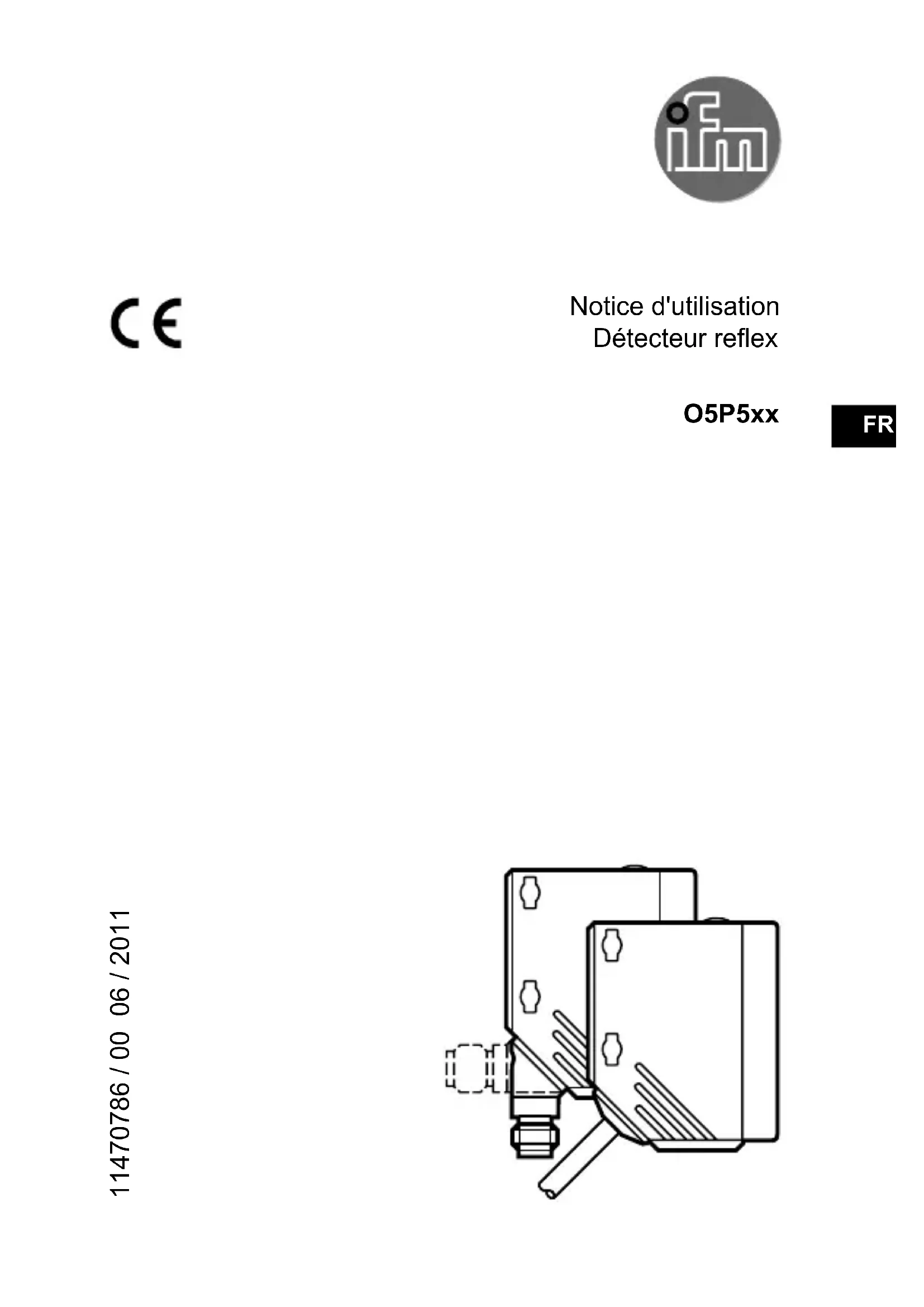

Notice d'utilisation Détecteur reflex O5P5xx 11470786 / 00 06 / 2011 FRFR2 1 Remarque préliminaire

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations. 2 Fonctionnement et caractéristiques En combinaison avec un réflecteur " nid d'abeille " ou une bande adhésive, le dé- tecteur reflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée (" range ") : (→ étiquette). 3 Montage ► Fixer le réflecteur " nid d'abeille " ou la bande adhésive derrière l'objet à détecter. ► Orienter le détecteur reflex et le fixer à l'aide d'un dispositif de fixation. Portée maximale seulement en cas d'orientation exacte.3

4 Eléments de service et d'indication

1: LED 2: bouton-poussoir [OUT on] 3: bouton-poussoir [OUT o󰀨] 5 Raccordement électrique L'appareil doit être monté par un électricien qualifié. ► Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. ► Assurer une alimentation en tension selon EN 50178. ► Mettre l'installation hors tension. ► Raccorder l'appareil comme suit : Connecteur pnp npn

Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir4 6 Réglages

6.1 Réglage de la sensibilité

L'appareil doit commuter lorsque l'objet est détecté

► Positionner l'objet. ► Appuyer sur [OUT on] pendant 2 s. > Le réglage de la sensibilité est effectué sur l'objet. La LED clignote.

► Enlever l'objet. ► Appuyer sur [OUT off]. > Le réglage de la sensibilité est effectué sans l'objet. > La LED s'éteint. L’opération de réglage est terminée. L'appareil ne doit pas commuter lorsque l'objet est détecté ► Positionner l'objet (voir figure 1) et appuyer sur [OUT off]. ► Enlever l'objet (voir figure 2) et appuyer sur [OUT on]. Le réglage peut également être effectué d'abord sans objet et puis avec objet.

6.2 Réglage de la sensibilité maximale

► Aligner l'appareil de façon à ce qu'aucune lumière ne soit réfléchie. L'appareil doit commuter lorsque l'objet est détecté ► D'abord appuyer sur [OUT on], ensuite sur [OUT off]. L'appareil doit commuter lorsque l'objet n'est pas détecté. ► D'abord appuyer sur [OUT off], ensuite sur [OUT on].5

6.3 Réglage non réussi

> La LED clignote rapidement, 8 Hz. > L'appareil passe au mode de fonctionnement normal sans aucune modification des valeurs. Causes possibles

Différence de la valeur mesurée trop faible

Temps de programmation max. de 15 min. dépassé

6.4 Verrou électronique

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse program- mation non intentionnelle. En état de livraison, l'appareil n'est pas verrouillé. ► Appuyer sur [OUT on] et [OUT off] simultanément pendant 10 s. > La validation est indiquée par un changement de l'état de la LED. ► Pour déverrouiller répéter l'opération. 7 Fonctionnement ► Vérifier le bon fonctionnement de l'appareil. > Affichage par LED. 8 Maintenance, réparation, élimination ► Dégager la lentille de l'appareil de tout encrassement. ► Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique. ► S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur. Des détecteurs défectueux ne doivent être réparés que par le fabricant. Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
