OB5025 - Microphone IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur pour fibre optique
Marque	IFM
Modèle	OB5025
Catégorie	Microphone (détecteur optique)
Alimentation	DC 24 V (PNP ou NPN selon câblage)
Sortie	Commutateur PNP/NPN, fonction programmable par câblage
Portée	Selon la fibre optique utilisée
Indicateurs LED	Rouge (erreur), jaune (état de commutation), verte (disponibilité)
Modes de réglage	Seuil de commutation automatique (objets mobiles ou immobiles)
Fibres compatibles	Ifm forme FE-11 et FT-11
Montage	Sur rail DIN ou dispositif de montage
Raccordement électrique	Câble 3 fils : BN (brun), BU (bleu), BK (noir)
Protection	IP 65 (couvercle fermé)
Entretien	Nettoyage des fibres optiques, vérifier l'encrassement
Sécurité	Mettre hors tension avant raccordement
Informations générales	Notice d'utilisation disponible en PDF

FOIRE AUX QUESTIONS - OB5025 IFM

Comment régler le seuil de commutation pour des objets mobiles ?

Faites passer les objets dans le faisceau optique, puis appuyez sur le bouton jusqu'à ce que la LED rouge clignote. Les LED jaune et verte clignotent alternativement. Appuyez une fois, puis une seconde fois pour valider. La LED verte s'allume en mode fonctionnement.

Que signifie la LED rouge allumée fixe ?

La LED rouge allumée fixe indique une erreur lors de la détection de l'objet, par exemple un mauvais réglage ou un encrassement des fibres optiques.

Quel type de fibre optique utiliser avec l'OB5025 ?

L'amplificateur est conçu pour les fibres optiques ifm de forme FE-11 (barrage) et FT-11 (réflexion directe).

Comment monter les fibres optiques dans l'amplificateur ?

Dévisser la vis A, glisser les fibres dans les ouvertures jusqu'à ressentir une faible résistance (joint torique), puis avancer jusqu'à l'arrêt et serrer la vis.

Quels sont les branchements électriques ?

Raccordement par câble 3 fils : BN (brun) = alimentation +, BU (bleu) = alimentation -, BK (noir) = sortie. La fonction de sortie (PNP ou NPN) est programmée par branchement.

Comment réinitialiser l'appareil après une erreur ?

Vérifiez les fibres, le réglage et l'encrassement. Si la LED rouge clignote rapidement, il y a un court-circuit. Corrigez le câblage. Si elle clignote lentement, erreur interne. Consultez la notice.

Peut-on utiliser d'autres fibres que les ifm ?

Non, l'amplificateur est optimisé pour les fibres ifm FE-11 et FT-11. L'utilisation d'autres fibres peut réduire la portée ou endommager l'appareil.

Quelle est l'importance du couvercle ?

Le couvercle doit être fermé après réglage pour garantir la protection IP 65 contre la poussière et l'humidité.

Comment régler le seuil avec un objet immobile ?

Appuyez jusqu'à ce que la LED rouge clignote. Placez l'objet dans le faisceau et appuyez. Retirez l'objet et appuyez à nouveau. La LED verte s'allume en mode fonctionnement.

Que faire si le réglage du seuil échoue ?

Si la LED rouge clignote après l'étape de réglage, cela signifie que le signal de l'objet et de l'arrière-plan sont trop similaires. L'appareil reste en mode fonctionnement sans changer le seuil. Ajustez manuellement ou nettoyez les fibres.

MODE D'EMPLOI OB5025 IFM

efector200®

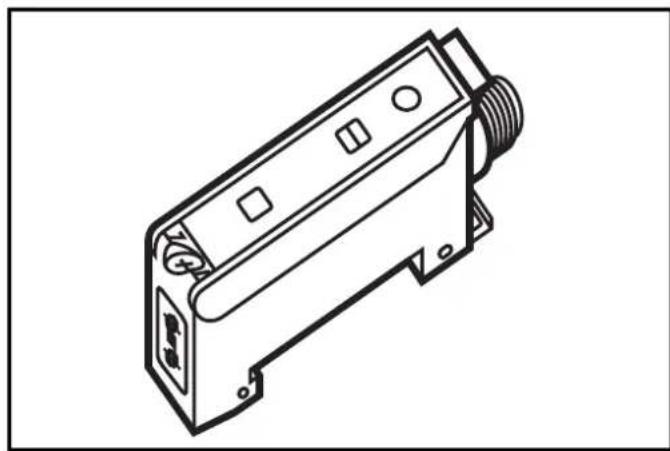

Amplificateur pour fibre optique

OBF

Fonctionnement et caractéristiques 11

Éléments de service et d'indication 11

Montage 12

Monter les fibres optiques 12

Raccordement électrique 12

Réglage du seuil de commutation 13, 14

Raccordement 15

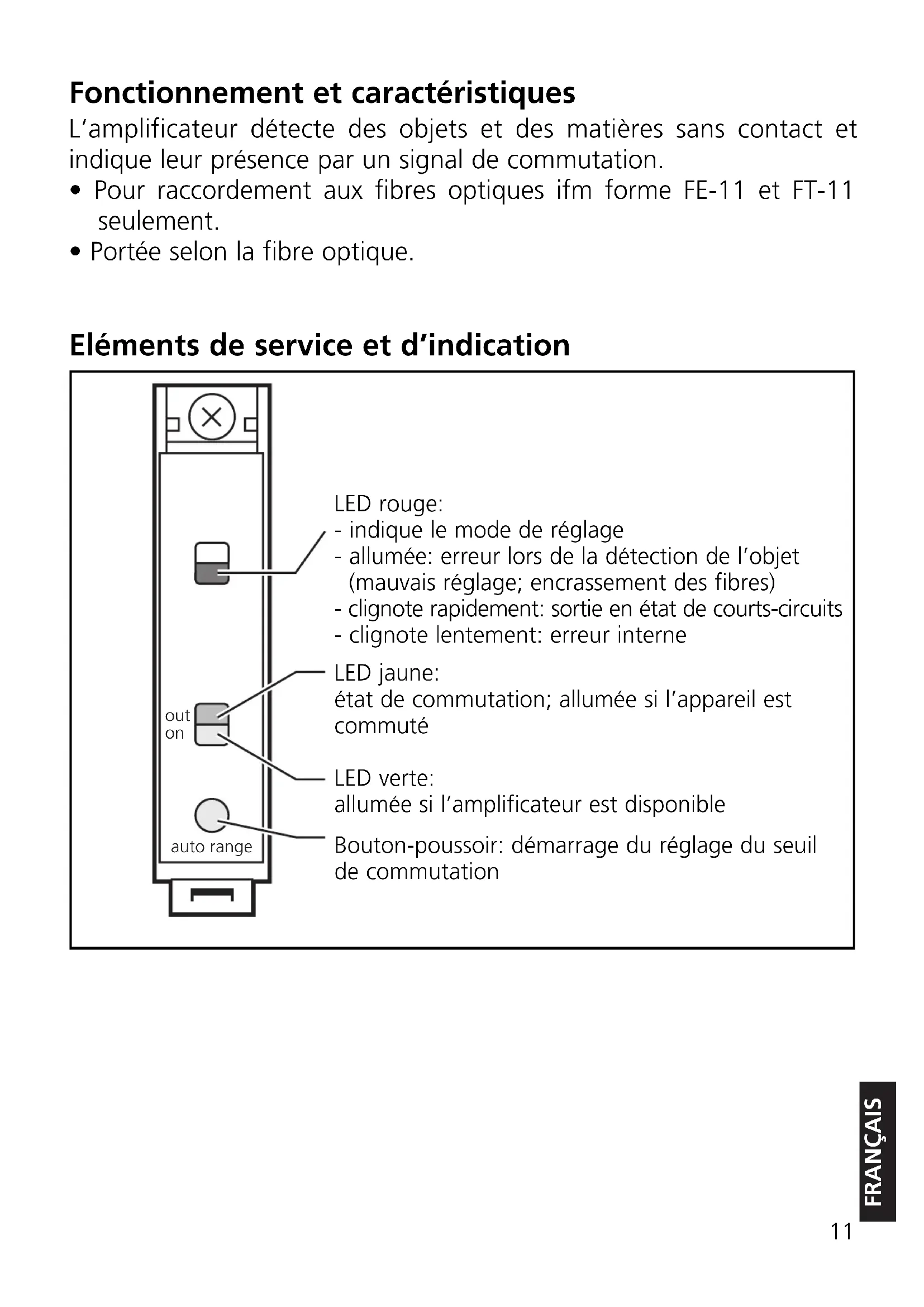

Fonctionnement et caractéristiques

L'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement aux fibres optiques ifm forme FE-11 et FT-11 seulement.
• Portée selon la fibre optique.

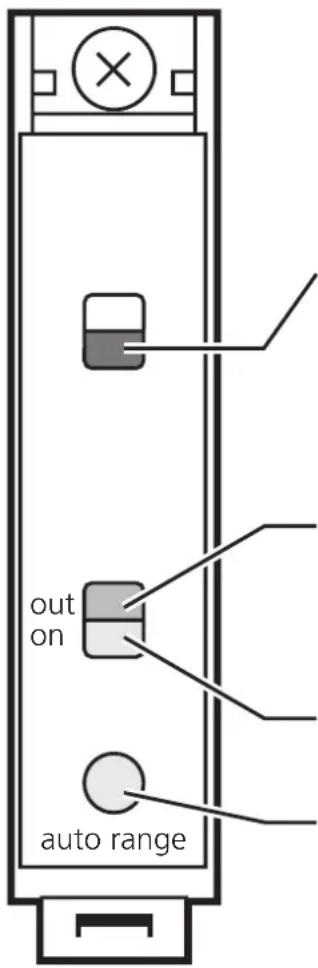

Éléments de service et d'indication

LED rouge : - indique le mode de réglage - allumée : erreur lors de la détection de l'objet (mauvais réglage ; encrassement des fibres) - clignote rapidement : sortie en état de courts-circuits - clignote lentement : erreur interne

LED jaune:

état de commutation ; allumée si l'appareil est commuté

LED verte:

allumée si l'amplificateur est disponible

Bouton-poussoir : démarrage du réglage du seuil de commutation

Montage

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

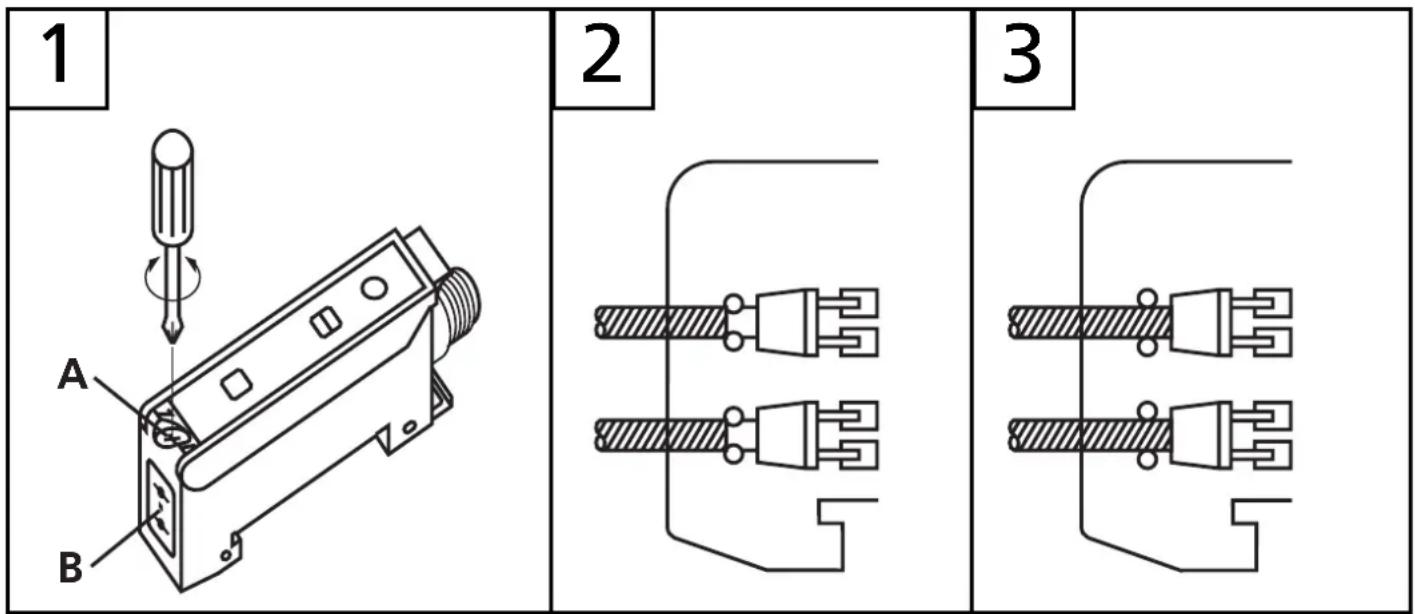

Monter les fibres optiques comme suit:

1. Dévisser la vis A (fig. 1).
2. Glisser les fibres optiques dans les ouvertures de l'amplificateur B jusqu'à ce qu'on remarque une faible résistance (joint torique) (fig. 2).
3. Avancer les fibres optiques jusqu'à l'arrêt (éléments optiques) et les retenir (fig. 3).
4. Serrer la vis A.

1 A B 2 3

Si les fibres optiques ne sont pas en contact direct avec les éléments optiques, la portée sera réduite.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de la dernière page ou selon l'étiquette.

• Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir.
• Programmation de la fonction de sortie par branchement selon les indications de la page 15 ou selon l'étiquette.

Réglage du seuil de commutation (1)

• Des objets passent à travers le faisceau optique
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...) La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimal.

1

Faire passer les objets à travers le faiscau optique.Appuyer jusqu'à ce que la LED rouge clignote.

Les LED jaune et verte clignotentalternativement(= la cellule est en mode programmation).

2

Appuyer une fois.

Les LED jaune et verte s'éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

3	Appuyer une fois.		Les LED jaune et verte s’éteignent brièvement,
			ensuite la LED verte s’allume (= la cellule est en mode de fonctionnement).

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étage de réglage no.

1. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation.

Réglage du seuil de commutation (2)

• Objets immobiles
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...) La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimale.

1

Appuyer jusqu'à ce que la LED rouge clignote.

Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

2

Placer l’objet dans le faiscau optique.*Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

3

Enlever l’objet du faiscau optique.*Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement,ensuite la LED verte s’allume(= la cellule est en mode de fonctionnement).

*Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation.

Fonctionnement

Ouvrir le couvercle de la cellule seulement pour le réglage. Fermer ce couvercle après le réglage pour garantir la protection IP 65.

Vérifier le bon fonctionnement de la cellule
