Produkttyp	Verstärker für Glasfaser
Marke	IFM
Modell	OB5025
Kategorie	Mikrofon (optischer Detektor)
Stromversorgung	DC 24 V (PNP oder NPN je nach Verdrahtung)
Ausgang	PNP/NPN-Schalter, Funktion durch Verdrahtung programmierbar
Reichweite	Je nach verwendeter Glasfaser
LED-Anzeigen	Rot (Fehler), Gelb (Schaltzustand), Grün (Betriebsbereitschaft)
Einstellmodi	Automatische Schaltschwelle (bewegliche oder stationäre Objekte)
Kompatible Glasfasern	Ifm Form FE-11 und FT-11
Montage	Auf DIN-Schiene oder Montagevorrichtung
Elektrischer Anschluss	3-adriges Kabel: BN (braun), BU (blau), BK (schwarz)
Schutzart	IP 65 (Deckel geschlossen)
Wartung	Reinigung der Glasfasern, Verschmutzung prüfen
Sicherheit	Vor dem Anschließen stromlos schalten
Allgemeine Informationen	Bedienungsanleitung als PDF verfügbar

Häufig gestellte Fragen - OB5025 IFM

Wie stelle ich die Schaltschwelle für bewegte Objekte ein?

Führen Sie die Objekte durch den Lichtstrahl, drücken Sie dann die Taste, bis die rote LED blinkt. Die gelbe und grüne LED blinken abwechselnd. Drücken Sie einmal, dann ein zweites Mal zum Bestätigen. Die grüne LED leuchtet im Betriebsmodus.

Was bedeutet die dauerhaft leuchtende rote LED?

Die dauerhaft leuchtende rote LED zeigt einen Fehler bei der Objekterkennung an, z.B. falsche Einstellung oder Verschmutzung der Glasfasern.

Welchen Glasfasertyp verwendet man mit dem OB5025?

Der Verstärker ist für ifm-Glasfasern der Form FE-11 (Lichtschranke) und FT-11 (Direktreflexion) ausgelegt.

Wie montiert man die Glasfasern im Verstärker?

Schraube A lösen, die Fasern in die Öffnungen einführen, bis ein leichter Widerstand (O-Ring) spürbar ist, dann bis zum Anschlag vorschieben und die Schraube festziehen.

Wie ist der elektrische Anschluss?

Anschluss über 3-adriges Kabel: BN (braun) = Spannungsversorgung +, BU (blau) = Spannungsversorgung -, BK (schwarz) = Ausgang. Die Ausgangsfunktion (PNP oder NPN) wird durch Verdrahtung programmiert.

Wie setze ich das Gerät nach einem Fehler zurück?

Überprüfen Sie die Fasern, die Einstellung und Verschmutzung. Wenn die rote LED schnell blinkt, liegt ein Kurzschluss vor. Korrigieren Sie die Verdrahtung. Wenn sie langsam blinkt, interner Fehler. Konsultieren Sie die Anleitung.

Können andere Fasern als ifm verwendet werden?

Nein, der Verstärker ist für ifm-Fasern FE-11 und FT-11 optimiert. Die Verwendung anderer Fasern kann die Reichweite verringern oder das Gerät beschädigen.

Welche Bedeutung hat der Deckel?

Der Deckel muss nach der Einstellung geschlossen sein, um den Schutz IP 65 gegen Staub und Feuchtigkeit zu gewährleisten.

Wie stelle ich die Schwelle bei einem stationären Objekt ein?

Drücken Sie, bis die rote LED blinkt. Platzieren Sie das Objekt im Strahl und drücken Sie. Entfernen Sie das Objekt und drücken Sie erneut. Die grüne LED leuchtet im Betriebsmodus.

Was tun, wenn die Schwellwerteinstellung fehlschlägt?

Wenn die rote LED nach dem Einstellungsschritt blinkt, bedeutet dies, dass das Signal von Objekt und Hintergrund zu ähnlich sind. Das Gerät bleibt im Betriebsmodus, ohne die Schwelle zu ändern. Passen Sie manuell an oder reinigen Sie die Fasern.

BEDIENUNGSANLEITUNG OB5025 IFM

Schaltverstärker für Fiberoptik

Bestimmungsgemäße Verwendung 3

Bedien- und Anzeigeelemente 3

Montage 4

Adaptieren der Lichtleiter 4

Elektrischer Anschluß 4

Schaltschwelle einstellen 5, 6

Anschluß 15

English

Intended use 7

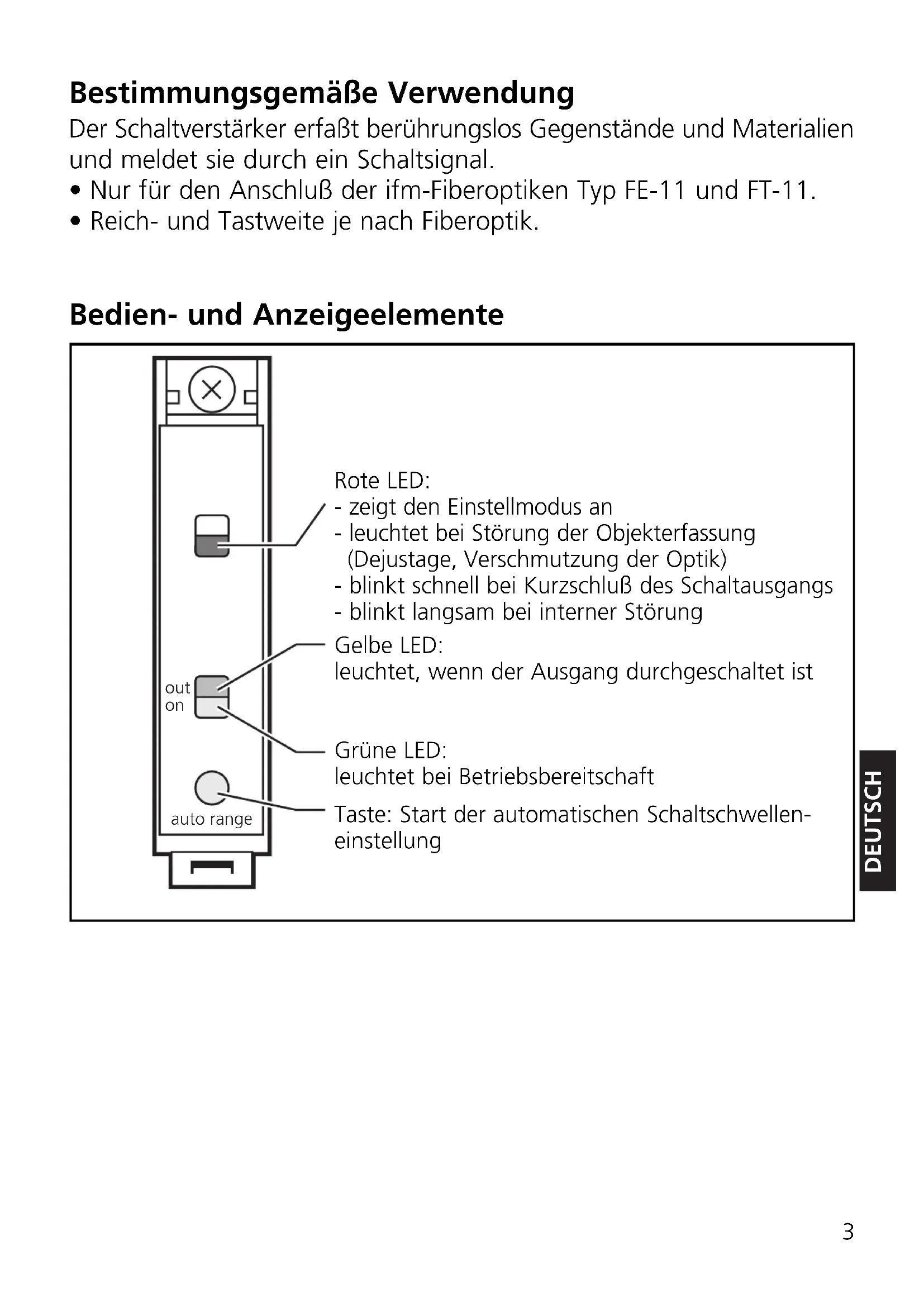

Bestimmungsgemäße Verwendung

Der Schaltverstärker erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

• Nur für den Anschluß der ifm-Fiberoptiken Typ FE-11 und FT-11.
• Reich- und Tastweite je nach Fiberoptik.

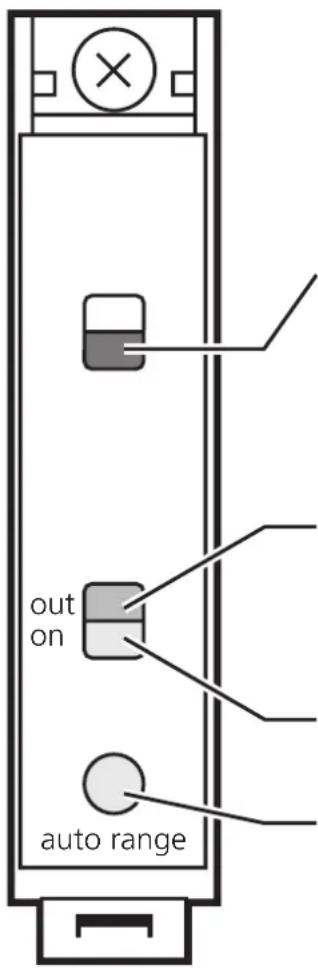

Bedien- und Anzeigeelemente

• zeigt den Einstellmodus an
• leuchtet bei Störung der Objekterfassung (Dejustage, Verschmutzung der Optik)
• blinkt schnell bei Kurzschluß des Schaltausgangs
• blinkt langsam bei interner Störung

Gelbe LED:

leuchtet, wenn der Ausgang durchgeschaltet ist

Grüne LED:

leuchtet bei Betriebsbereitschaft

Taste: Start der automatischen Schaltschwelleneinstellung

Montage

Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehalterung.

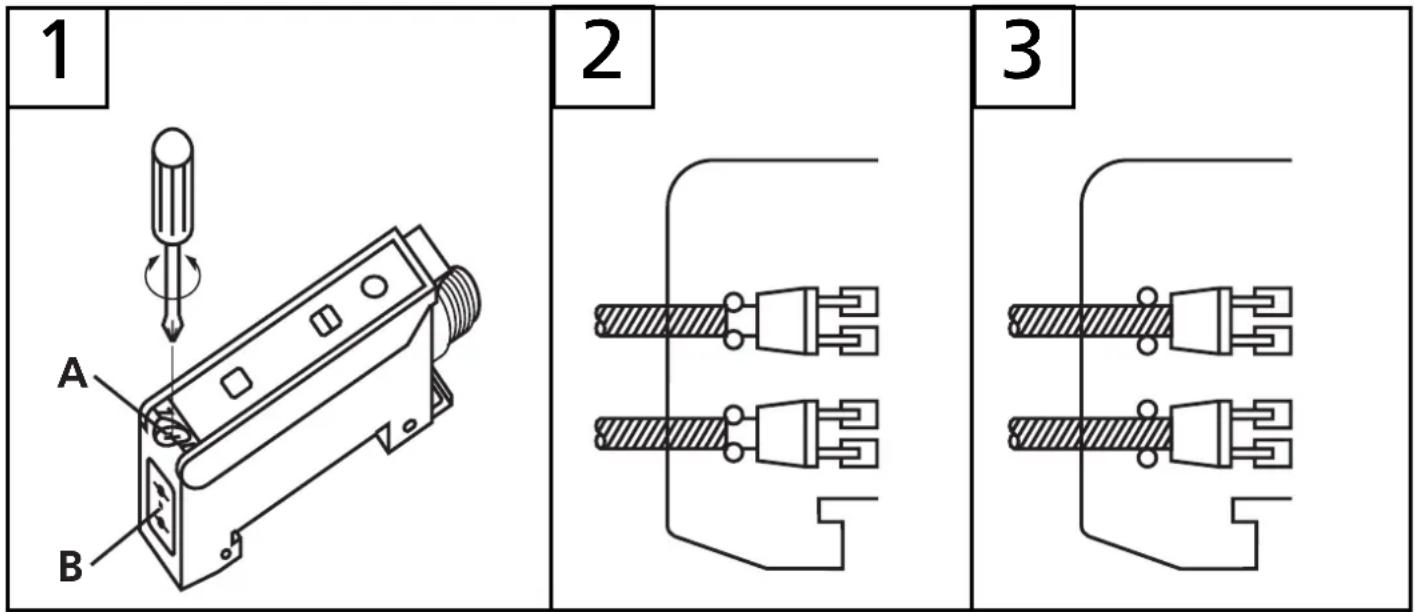

Adaptieren der Lichtleiter:

1. Lösen Sie die Schraube A (Abb. 1).
2. Schieben Sie die Lichtleiter in die Sensoröffnungen B, bis Sie einen leichten Widerstand spüren (O-Ring) (Abb. 2).
3. Schieben Sie die Lichtleiter weiter bis zum Anschlag (Optik-Elemente) und halten Sie sie fest (Abb. 3).
4. Ziehen Sie die Schraube A an.

1 A B 2 3

Liegen die Lichtleiter nicht an den Optik-Elementen an, verringert sich die Reich-/Tastweite.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät an (s. letzte Seite oder Typaufkleber).

• Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz.
• Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. Seite 15 oder Typaufkleber).

Schaltschwelle einstellen (1)

• Objekte bewegen sich durch den Erfassungsbereich der Optik
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen.Drücken Sie, bis rote LED blinkt.

→

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

3	Drücken Sie 1 mal.		LEDs gelb und grün verlöschen kurzzeitig,
			danach leuchtet die grüne LED(= das Gerät ist im Betriebszustand).

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die rote LED nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Schaltschwelle einstellen (2)

• Statische Objekte
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis rote LED blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.*Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

3	Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.*Drücken Sie 1 mal.			LEDs gelb und grün verlöschen kurzzeitig,
				danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die rote LED nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Betrieb

Öffnen Sie den Gehäusedeckel nur zum Einstellen. Schließen Sie ihn nach der Einstellung, um Schutzart IP 65 zu erhalten.

Prüfen Sie, ob das Gerät sicher funktioniert.
