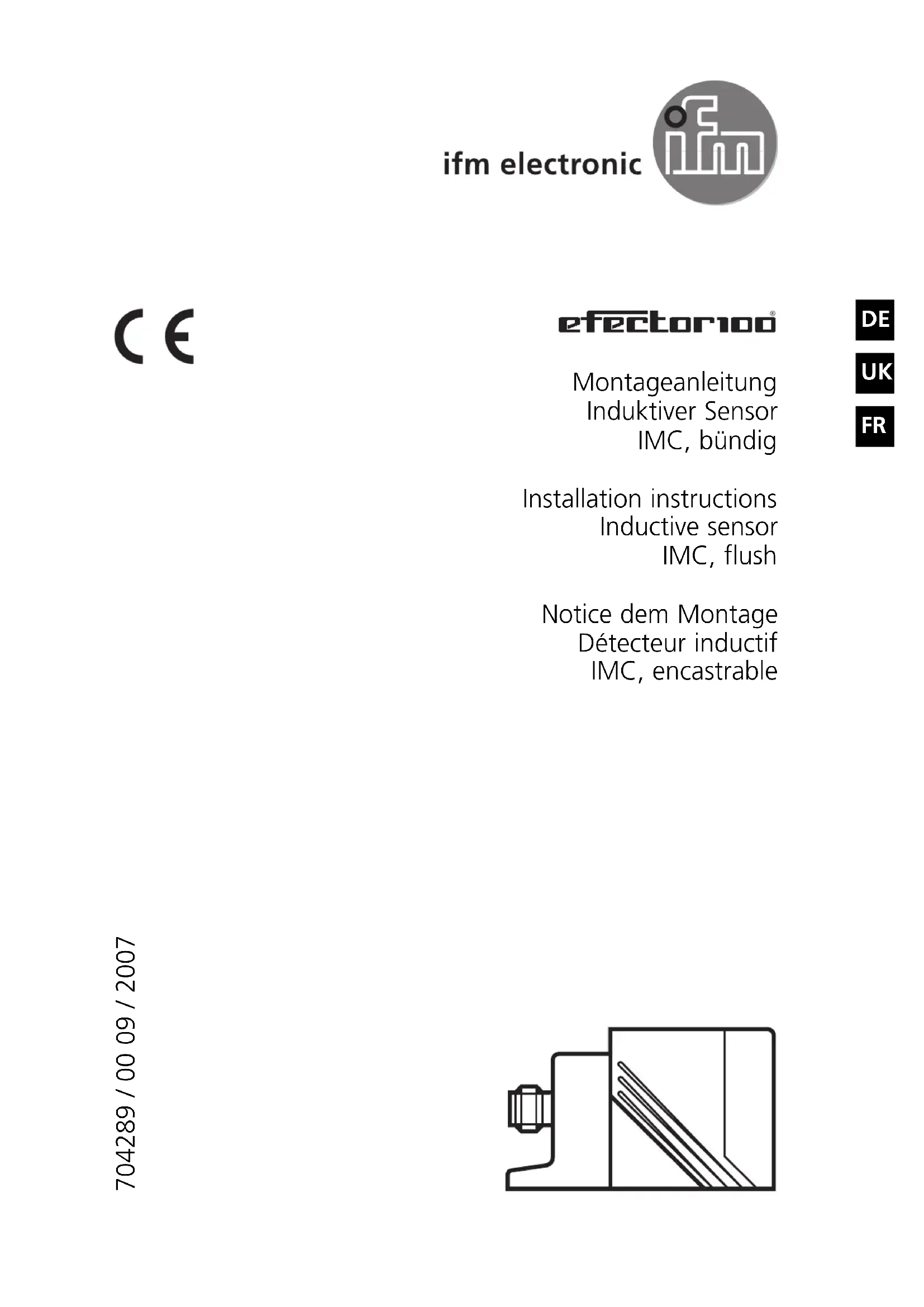

Notice IFM IM5081 - page 1
1 / 7
Assistant notice
Powered by ChatGPT
En attente de votre message
Informations produit

Marque : IFM

Modèle : IM5081

Catégorie : Détecteur

Caractéristiques Détails
Type de détecteur Détecteur de proximité inductif
Plage de détection 0 à 8 mm
Tension d'alimentation 10 à 30 V DC
Sortie PNP/NPN, réglable
Fréquence de commutation 1000 Hz
Température de fonctionnement -25 à 70 °C
Indice de protection IP67
Dimensions 30 x 30 x 20 mm
Utilisation Convient pour la détection d'objets métalliques dans divers environnements industriels
Maintenance Vérifier régulièrement le fonctionnement et nettoyer le capteur si nécessaire
Sécurité Respecter les normes électriques lors de l'installation
Informations générales Produit conçu pour une utilisation industrielle avec une longue durée de vie

FOIRE AUX QUESTIONS - IM5081 IFM

Comment installer le détecteur IFM IM5081 ?
Pour installer le détecteur IFM IM5081, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer le détecteur à une surface stable et de respecter les recommandations de câblage.
Que faire si le détecteur ne s'allume pas ?
Vérifiez d'abord que le détecteur est correctement alimenté. Assurez-vous que la source d'alimentation est fonctionnelle et que les connexions sont sécurisées. Si le problème persiste, consultez le manuel pour un dépannage supplémentaire.
Comment calibrer le détecteur IFM IM5081 ?
La calibration du détecteur peut être effectuée en suivant les étapes décrites dans le manuel d'utilisation. Généralement, cela implique d'accéder au mode de calibration via les boutons de l'appareil.
Le détecteur réagit-il à des objets non ciblés ?
Si le détecteur réagit à des objets non ciblés, vérifiez les paramètres de sensibilité et assurez-vous qu'il est installé à la bonne distance de l'objet détecté. Ajustez les paramètres si nécessaire.
Comment interpréter les signaux de sortie du détecteur ?
Les signaux de sortie du détecteur sont expliqués dans le manuel. Généralement, un signal lumineux ou sonore indique la détection d'un objet. Consultez la section sur les indications des signaux pour plus de détails.
Que faire si le détecteur ne détecte pas d'objets ?
Vérifiez que rien ne bloque le champ de détection. Assurez-vous également que le détecteur est correctement configuré pour l'environnement dans lequel il est utilisé. Si le problème persiste, envisagez de recalibrer l'appareil.
Le détecteur IFM IM5081 est-il étanche ?
Le détecteur IFM IM5081 a un indice de protection IP67, ce qui signifie qu'il est résistant à la poussière et peut résister à une immersion temporaire dans l'eau. Cependant, il ne doit pas être utilisé sous l'eau en continu.
Comment nettoyer le détecteur ?
Pour nettoyer le détecteur, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs qui pourraient endommager le boîtier. Assurez-vous que l'appareil est éteint avant de le nettoyer.
Comment contacter le support technique ?
Pour contacter le support technique, consultez la section de contact sur le site web d'IFM ou utilisez les coordonnées fournies dans le manuel d'utilisation. Préparez les informations sur votre produit pour un service plus rapide.

Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice IM5081 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IM5081 de la marque IFM.

MODE D'EMPLOI IM5081 IFM

UK6 Fonctionnement et caractéristiques Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn): voir sur l’étiquette; portée de travail (Sa) 0...0,81 x Sn (valeurs définies par mesure selon les normes avec acier 37; en cas d´ autres métaux portée inférieure à Sn). Montage Visser le détecteur sur une base de montage. En cas de sollicitation mécanique important, assurer que le détecteur ne se desserre pas; encastrable (fig. 1 et 2). En cas de montage dans une masse métallique, le métal ne doit pas dépasser la face active.

  • Zone de dégagement autour de la face active pour montage sur bâti métallique: fig. 3.
  • Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5. Le connecteur peut pivater: 3 x S

Orientation de la face active Raccordement électrique Mettre l’installation hors tension avant le raccordement du détecteur. Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l‘appareil après un court-circuit. Fonctionnement Vérifier le bon fonctionnement du détecteur.

  • La LED verte est allumée lorsque la tension d’alimentation est appliquée.
  • La LED rouge (jaune) est allumée lorsque la sortie est commutée. Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement il faut respecter les indications suivantes:
  • La face active et l’espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
  • CEM: L’appareil est en harmonie avec les exigences selon EN 60947-5-2.
