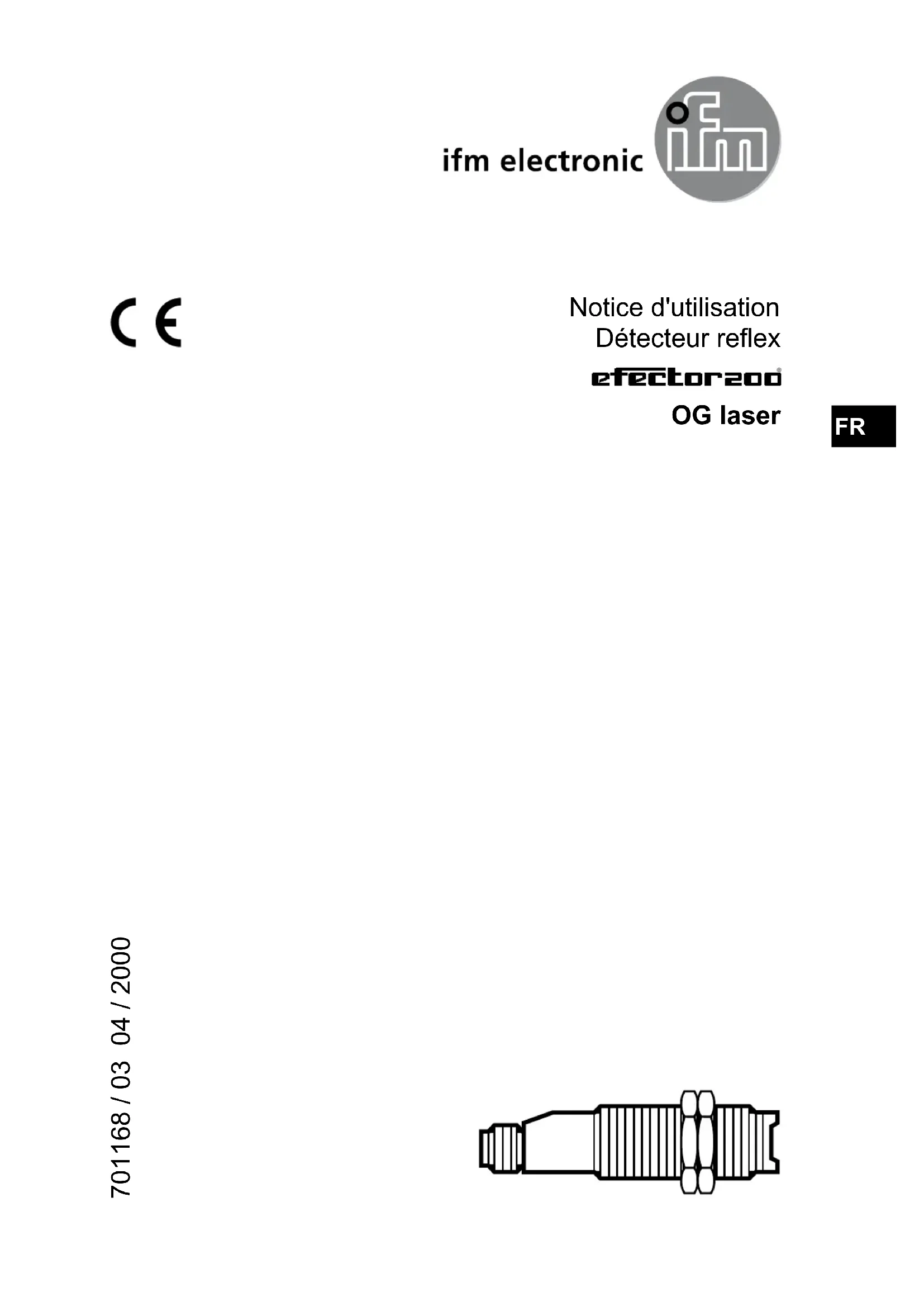

MODE D'EMPLOI OG5072 IFM

AVERTISSEMENT Lumière laser visible ; classe de protection laser 2. L'utilisation d'autres éléments de service ou d'autres réglages peut résulter à l'exposition aux rayonnements dangereux. Ne pas regarder le faisceau laser ! Afficher les étiquettes jointes (avertissement laser) à proximité immédiate de l'appareil. Prendre en compte les avertissements sur l'étiquette du produit. Utiliser l'étiquette fournie et la fixer sur le câble d'alimentation.

Fonctionnement et caractéristiques En combinaison avec un réflecteur " nid d'abeille " ou une bande adhésive, le dé- tecteur reflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée (r) : voir l'étiquette (sur réflecteur " nid d'abeille " Ø 80 mm). Les appareils fortement focalisés détectent des très petits objets. En consé

quence, utiliser un réflecteur " nid d'abeille " approprié (par ex. E20722). Raccordement électrique Mettre l’installation hors tension. Raccorder l'appareil comme suit :

broche 2 = sortie fc4 DC NPN

broche 2 = sortie fc Couleurs des fils conducteurs des appareils à câble : BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie (éclairement/NO ou obscurcissement/NF) par raccordement. Charge de la sortie de contrôle (sortie fc) : max. 10 mA. Montage

Bouton de réglage LED rouge, verte, jaune Fixer le réflecteur " nid d'abeille " ou la bande adhésive. Orienter le détecteur reflex et le fixer à l'aide d'un dispositif de fixation ; le spot lumineux doit rencontrer le réflecteur " nid d'abeille ". Portée maximale seulement en cas d'orientation exacte.

Ne pas orienter le faisceau vers la vis de fixation du réflecteur " nid d'abeille ". Fixer l'appareil de manière à ce que la position de montage ne puisse pas changer (éviter surtout les fortes vibrations !). Les appareils laser avec un très petit diamètre du spot lumineux sont fortement focalisés ; de très petits changements de la position peuvent ainsi mener à un déréglage. Aide au réglage Pour faciliter le réglage, l'intensité du spot lumineux est augmentée pendant le réglage, ce qui le rend clairement visible. En mode “ fonctionnement ” (après étape 3 des réglages), la lumière émise est remise à l'intensité normale. Mise en service Le détecteur reflex est opérationnel sans réglages supplémentaires (plug and play) et, est réglé à la portée maximale. Cela signifie que le détecteur reflex opère avec la capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si un objet partiellement transparent ou un petit objet est à détecter. Réglage de la sensibilité de commutation pour des objets stationnaires

Passer l'appareil dans le mode de programmation sans l’objet.

Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.

La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. L'appareil est en mode de programmation.

Réglage avec objet. Appuyer 1 x.

Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en alternance.

Réglage sans objet. Appuyer 1 x.

Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite la LED verte s'allume. L'appareil est en mode de fonctionnement.

Les réglages 2 et 3 peuvent aussi être effectués dans l'ordre inverse. Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensi- té), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe au mode de fonctionnement sans modifications du réglage. Réglage de la sensibilité de commutation pour des objets en mouvement

Passer l'appareil dans le mode de programmation sans l’objet.

Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.

La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. L'appareil est en mode de programmation.

Faire passer au moins deux objets aux travers la zone de détection de la lentille pendant la mesure (env. 1 s).

Les LED jaune et verte s'éteignent pendant env. 1 s et clignotent en alternance ensuite.

Faire passer au moins deux objets aux travers la zone de détection de la lentille pendant la mesure (env. 1 s).

Les LED jaune et verte s'éteignent pendant env. 1 s. La LED verte est allumée ensuite. L'appareil est en mode de fonctionnement.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe au mode de fonctionnement sans modifications du réglage. Réglage de la sensibilité maximale Passer dans le mode de programmation (voir étape 1). Aligner l'appareil de façon à ce qu'aucune lumière ne soit réfléchie. Appuyer 2 x sur le bouton de réglage (voir étapes 2 et 3).

Verrouiller / déverrouiller Appuyer pendant 10 s.

La LED rouge clignote brièvement, ensuite les LED jaune et verte clignotent en alternance ; après 10 s les LED s'éteignent, l'appareil est verrouillé. Appuyer pendant 10 s.

Après 10 s les LED s'éteignent, le verrouillage est annulé. Fonctionnement Vérifier le bon fonctionnement de l'appareil. Indication par LED et sortie contrôle de fonction. LED verte allumée L'appareil est opérationnel. LED jaune allumée Sortie commutée. LED rouge allumée Perturbation lors de la détection de l'objet, par ex. déréglage, encrassement des lentilles. LED jaune + rouge Clignotent en alternance, 2 Hz : sortie court-circuitée. Clignotent en alternance, 1 Hz : perturbation interne. (sortie non commutée) Sortie de contrôle (pas pour les appareils à câble) Commute après env. 4 s en cas de perturbation lors de la détection de l'objet (reconnaissance déficiente d'objets, déréglage, encrassement des lentilles), est désactivée env. 4 s après une nouvelle détection correcte de l'objet. Commute immédiatement en cas de court-circuit de la sortie de commutation, est désactivée env. 2 s après l'élimination de la perturbation. Commute immédiatement en cas de perturbation interne, est désactivée uniquement par mise hors tension / nouvelle mise en tension. Entretien Dégager les lentilles de l'appareil de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer la lentille en plastique.
