MODE D'EMPLOI OT5213 IFM

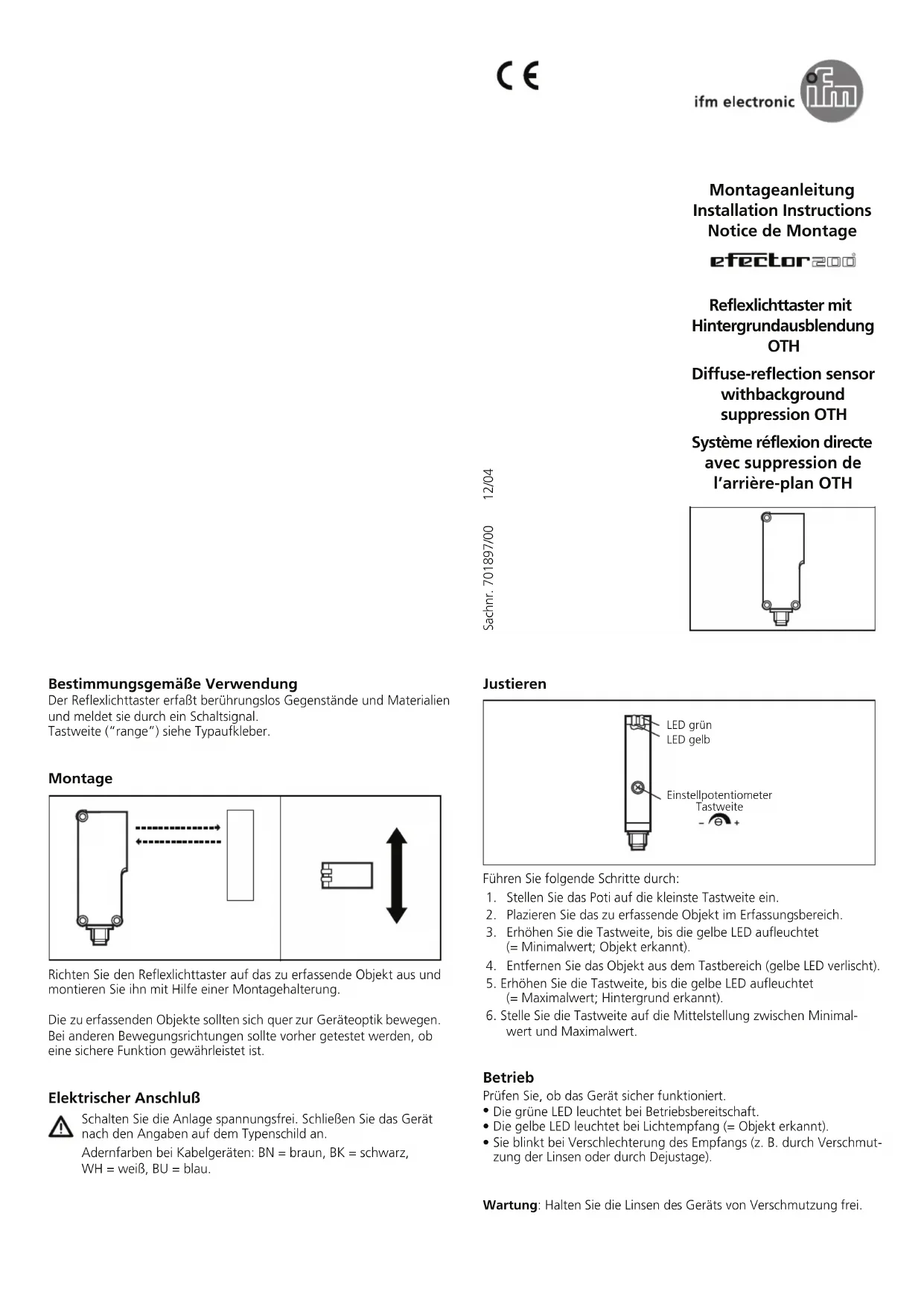

The yellow LED flashes if reception deteriorates (e.g. by soiled lenses or by maladjustment). Maintenance: Keep the lenses of the sensor free from soiling. Fonctionnement et caractéristiques Le système réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée: voir l’étiquette. Montage Orienter le système réflexion directe en direction de l’objet à détecter et le fixer avec une équerre de fixation. Le mouvement des objets à détecter doit être transversal par rapport à la lentille de la cellule. En cas d’autres directions de mouvement on devrait préalablement vérifier le bon fonctionnement. Raccordement électrique Mettre l’installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement selon les indications de l’étiquette. Couleurs des fils (pour les cellules avec raccordement par câble): BN = brun, BK = noir, WH = blanc, BU = bleu. Réglage Procéder comme suit:
1. Régler le potentiomètre à la portée minimum
2. Poser l’objet à détecter dans la zone de détection
3. Augmenter la portée jusqu’à ce que la LED jaune brille
(= valeur minimum, objet détecté)
4. Enlever l’objet de la zone de détection (LED jaune s’éteint)
5. Augmenter la portée jusqu’à ce que la LED jaune brille
(= valeur maximum, arrière-plan détecté)
6. Réglage de la portée à une position moyenne entre les valeurs
minimum et maximum Fonctionnement Vérifier le bon fonctionnement de la cellule. Indication par LED.
La LED verte est allumée si l’appareil est disponible.
(= objet détecté). sur les lentilles ou mauvais alignement). Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement. potentiomètre de réglage LED jaune LED verte portée setting potentiometer Yellow LED Green LED sensing range
La LED jaune est allumée en cas de réception de lumière La LED jaune clignote si la réception se détériore (p.ex. salissures
