Type de produit	Capteur de température
Marque	IFM
Modèle	TM9061
Gamme	efector600®
Plage de mesure de température	-50 à 150 °C (estimation)
Précision	±0,5 °C (estimation)
Type de sortie	4-20 mA (estimation)
Alimentation	18-30 VDC (estimation)
Raccord process	Adaptateur Aseptoflex (à commander séparément)
Matériau du boîtier	Acier inoxydable (estimation)
Indice de protection	IP67 (estimation)
Pression maximale du fluide	40 bar (estimation)
Température du fluide	-40 à 125 °C (estimation)
Dimensions (longueur × diamètre)	50 mm × 12 mm (estimation)
Poids	100 g (estimation)
Fonctions principales	Mesure de température, adaptateur Aseptoflex pour applications hygiéniques
Entretien	Graisser légèrement les filetages et zones d'étanchéité avant montage avec pâte lubrifiante appropriée
Nettoyage	Nettoyer avec un chiffon doux, éviter les solvants agressifs
Sécurité	Avant montage/démontage, vérifier l'absence de fluide en mouvement dans l'installation
Pièces détachées	Adaptateur Aseptoflex, joints toriques
Réparabilité	Non réparable ; remplacer en cas de défaut
Informations générales	Notice de montage incluse ; garantie d'étanchéité pour montage unique

FOIRE AUX QUESTIONS - TM9061 IFM

Comment monter le capteur de température TM9061 ?

Avant le montage, vérifiez l'absence de fluide en mouvement. Montez d'abord l'adaptateur Aseptoflex (B) sur le capteur, puis l'ensemble sur le raccord process à l'aide d'un écrou ou d'une flasque de serrage (A).

Faut-il graisser les filetages avant le montage ?

Oui, graissez légèrement les filetages et les zones d'étanchéité avec une pâte lubrifiante appropriée, comme la Klüber UH1 84-201 (homologation USDA-H1 pour l'industrie agroalimentaire).

Quel type de pâte lubrifiante est recommandé ?

La pâte recommandée est Klüber UH1 84-201 avec homologation USDA-H1, compatible avec les élastomères utilisés dans l'application.

Peut-on remonter le capteur après démontage ?

Attention : la garantie d'un effet d'étanchéité stable à long terme, sans entretien et aseptique du joint métallique (adaptation Aseptoflex) est seulement assurée pour un montage unique. Un remontage peut compromettre l'étanchéité.

Quels adaptateurs sont disponibles pour le capteur ?

L'adaptateur Aseptoflex est disponible en accessoire à commander séparément. Il permet un raccordement process hygiénique.

Comment souder l'adaptateur de soudage ?

Soudez d'abord l'adaptateur sur le process, puis montez le capteur. Assurez-vous que les chanfreins d'étanchéité ne soient pas endommagés.

Quelle est la température maximale du fluide mesurable ?

La température maximale n'est pas explicitement indiquée, mais elle est estimée à 125 °C pour le fluide, avec une plage de mesure de -50 à 150 °C.

Comment nettoyer le capteur TM9061 ?

Nettoyez le capteur avec un chiffon doux. Évitez les solvants agressifs qui pourraient endommager le boîtier ou les joints.

Le capteur est-il réparable en cas de panne ?

Non, le capteur n'est pas réparable. En cas de défaut, il doit être remplacé pour garantir la fiabilité de la mesure.

Où trouver la notice d'utilisation complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI TM9061 IFM

Notice de montage Capteur de température

efector600®

TMxx61

Assurez-vous avant le montage/démontage du capteur qu'il n'y ait pas de fluide en mouvement dans l'installation. Tenez compte des dangers éventuels dus aux températures extrêmes de l'installation / du fluide.

L'appareil est adaptable à différents types de raccords process. Adaptateurs Aseptoflex à commander séparément comme accessoires.

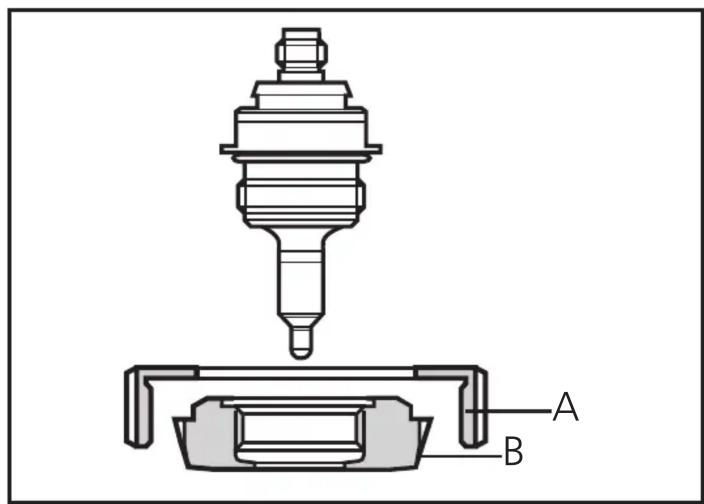

Monter d'abord l'adaptateur (B) sur le capteur, ensuite le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (A).

Adaptateur de soudage

Souder d'abord l'adaptateur. Monter ensuite le capteur.

Montage de l'adaptateur aseptoflex

Pas 1

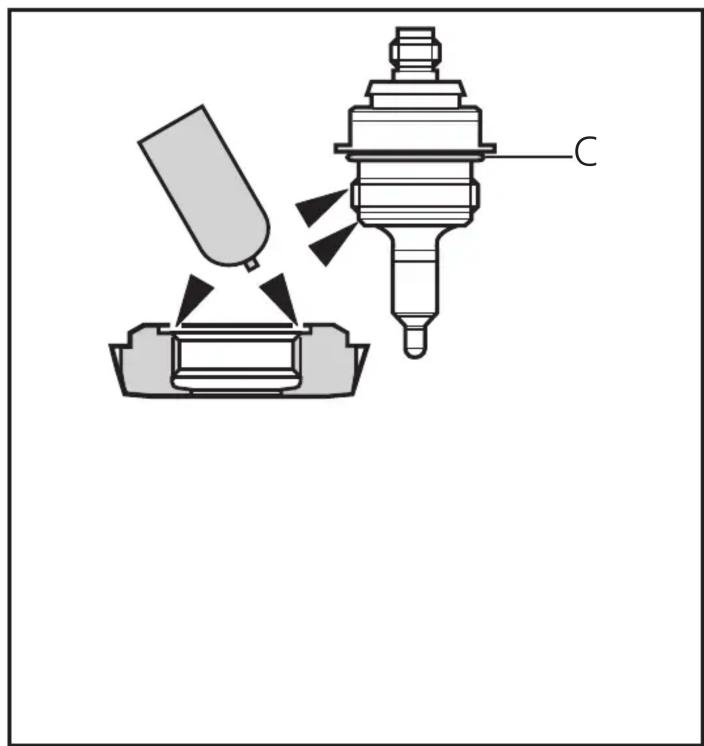

Graisser légèrement les filetages et les zones d'étanchéité du capteur et de l'adaptateur avec pâte lubrifiante.

La pâte doit être appropriée et homologuée pour l'application ainsi que compatible avec les élastomères utilisés.

Recommandation : pâte Klüber UH1 84-201 avec homologation USDA-H1 pour l'industrie agroalimentaire.

S'assurer que le joint torique (C) est bien positionné.

Visser le capteur dans l'adaptateur. Éviter des influences mécaniques sur les chanfreins d'étanchéité.

Serrer le capteur et l'adaptateur dans un dispositif de serrage (D). Les chanfreins d'étanchéité (E) ne doivent pas être endommagés.

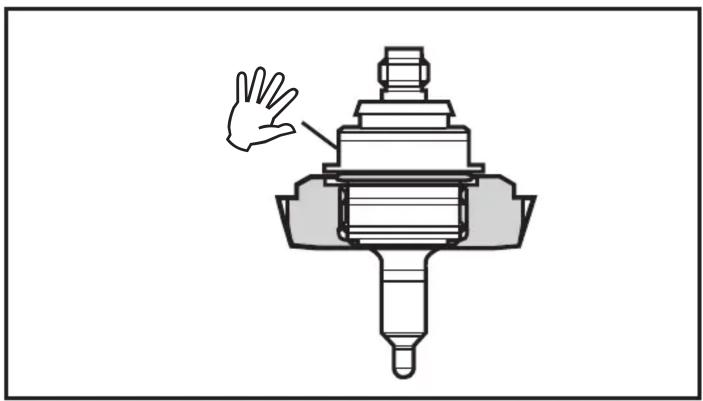

Serrez le capteur jusqu'à ce que vous sentiez la butée.

L'étanchéité peut être affectée si vous serrez trop fort.

ATTENTION : Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Asepto-flex) est seulement assumée pour l'appareil monté une seule fois.
