TM0061 - Capteur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de température
Marque	IFM
Modèle	TM0061
Catégorie	Capteur de température
Plage de mesure	-40...150 °C
Alimentation	12...36 V DC
Sortie	4...20 mA / IO-Link
Raccord process	Aseptoflex adaptateur (à commander séparément)
Matériau	Acier inoxydable
Indice de protection	IP67
Dimensions (approx.)	Longueur 100 mm, diamètre 18 mm
Poids (approx.)	150 g
Fonctions principales	Mesure de température, surveillance de process
Entretien et nettoyage	Nettoyer avec un chiffon doux. Vérifier les joints régulièrement.
Sécurité	Dépressuriser l'installation avant montage/démontage. Attention aux températures extrêmes.
Pièces détachées et réparabilité	Adaptateur Aseptoflex, joints toriques. Non réparable par l'utilisateur, contacter le SAV IFM.
Informations générales	Garantie d'étanchéité stable à long terme pour montage unique avec adaptateur Aseptoflex.

FOIRE AUX QUESTIONS - TM0061 IFM

Comment installer le capteur TM0061 ?

Assurez-vous qu'il n'y a pas de fluide en mouvement dans l'installation. Montez d'abord l'adaptateur (B) sur le capteur, puis le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou ou d'une flasque. Graissez légèrement les filetages avec une pâte lubrifiante appropriée (recommandée : Klüber UH1 84-201). Serrez jusqu'à sentir la butée, sans trop forcer. Pour plus de détails, consultez la notice d'utilisation.

Quelle est la plage de température de fonctionnement ?

Le capteur TM0061 mesure des températures de -40 °C à 150 °C. Veillez à respecter les limites de température du fluide et de l'installation pour éviter tout dommage.

Puis-je utiliser cet appareil dans l'industrie agroalimentaire ?

Oui, l'adaptateur Aseptoflex et la pâte lubrifiante recommandée (Klüber UH1 84-201) sont homologués USDA H1 pour l'industrie agroalimentaire. L'étanchéité aseptique est garantie pour un montage unique.

Que faire si le capteur ne fonctionne pas ?

Vérifiez l'alimentation électrique (12...36 V DC), les connexions et l'état des joints. Si le problème persiste, contactez le service après-vente IFM pour un diagnostic. Ne tentez pas de réparer vous-même.

Comment nettoyer le capteur ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez les produits abrasifs. Pour un nettoyage en place (CIP), assurez-vous que le capteur et ses joints supportent les produits chimiques utilisés. Consultez la notice pour les compatibilités.

Quels accessoires sont disponibles ?

Les accessoires incluent différents adaptateurs Aseptoflex (à commander séparément) et des joints toriques. Aucun autre accessoire n'est mentionné dans la notice.

Le capteur est-il compatible avec les raccords process standard ?

Oui, grâce aux adaptateurs Aseptoflex disponibles en plusieurs types de raccords process. Il peut également être soudé directement via un adaptateur de soudage. Vérifiez la compatibilité avec votre installation.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être comprise entre 12 V et 36 V en courant continu. Respectez la polarité et utilisez une source stable pour un fonctionnement fiable.

Comment vérifier l'étanchéité après montage ?

Après montage, effectuez un test de pression à froid. Assurez-vous que le joint torique (C) est bien positionné et que le serrage n'est pas excessif. Une fuite peut indiquer un joint endommagé ou un serrage inadapté.

Où trouver la notice complète ?

La notice d'utilisation complète est disponible gratuitement en téléchargement au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue via le formulaire sur le site.

MODE D'EMPLOI TM0061 IFM

Notice de montage Capteur de température

efectorsoo

TMxx61

Assurez-vous avant le montage/démontage du capteur qu'il n'y ait pas de fluide en mouvement dans l'installation. Tenez compte des dangers éventuels dus aux températures extrêmes de l'installation / du fluide.

L'appareil est adaptable à différents types de raccords process. Adaptateurs Aseptoflex à commander séparément comme accessoires.

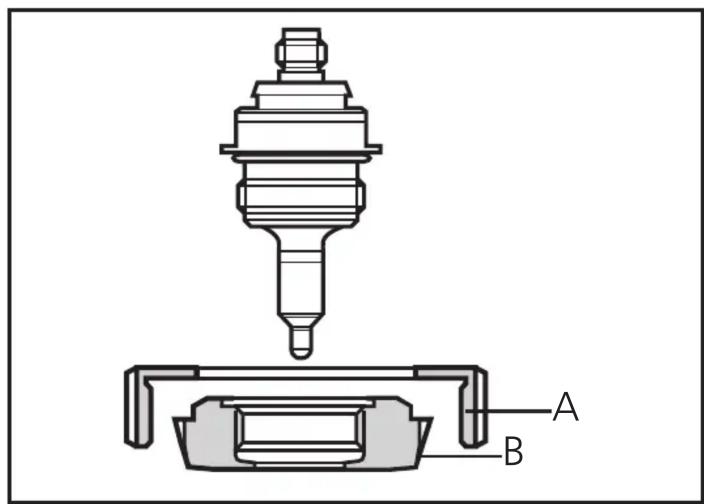

Monter d'abord l'adaptateur (B) sur le capteur, ensuite le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (A).

Adaptateur de soudage

Souder d'abord l'adaptateur. Monter ensuite le capteur.

Montage de l'adaptateur aseptoflex

Pas 1

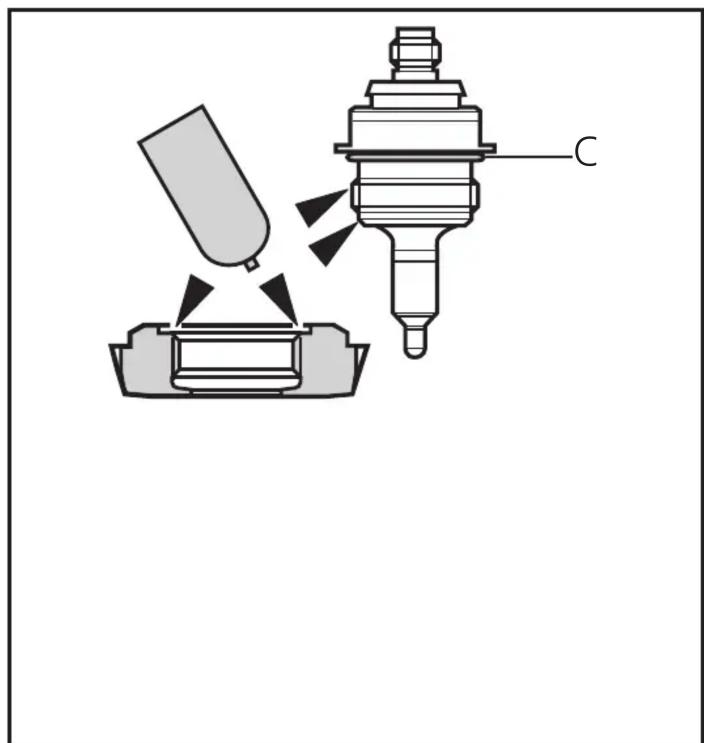

Graisser légèrement les filetages et les zones d'étanchéité du capteur et de l'adaptateur avec pâte lubrifiante.

La pâte doit être appropriée et homologuée pour l'application ainsi que compatible avec les élastomères utilisés.

Recommandation : pâte Klüber UH1 84-201 avec homologation USDAH1 pour l'industrie agroalimentaire.

S'assurer que le joint torique (C) est bien positionné.

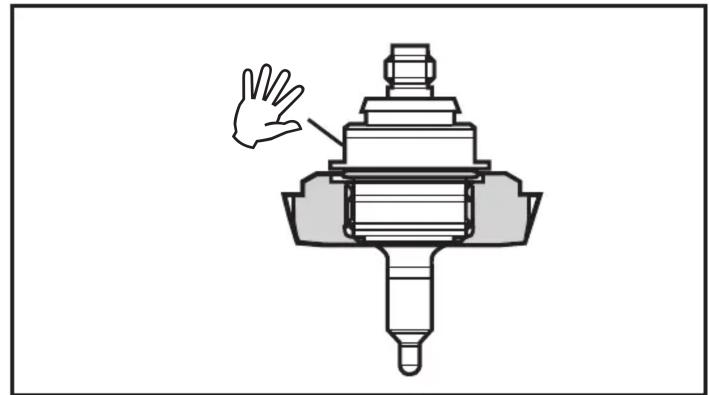

Visser le capteur dans l'adaptateur. Éviter des influences mécaniques sur les chanfreins d'étanchéité.

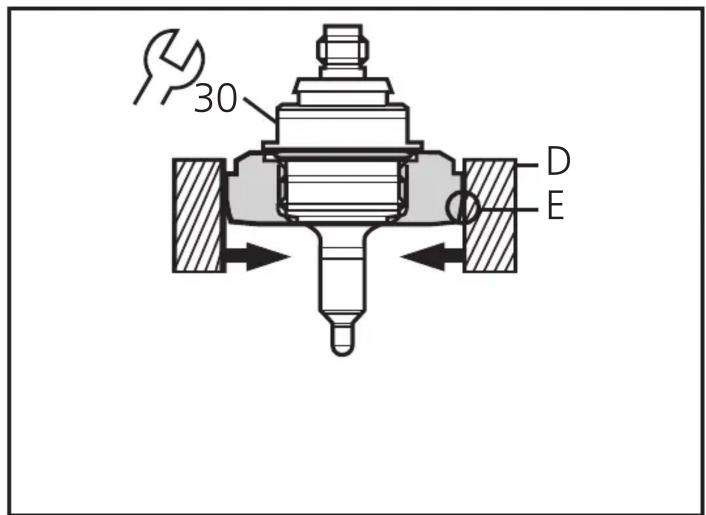

Serrer le capteur et l'adaptateur dans un dispositif de serrage (D). Les chanfreins d'étanchéité (E) ne doivent pas être endommagés.

Serrez le capteur jusqu'à ce que vous sentiez la butée.

L'étanchéité peut être affectée si vous serrez trop fort.

ATTENTION : Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Aseptoflex) est seulement assumée pour l'appareil monté une seule fois.
