SU0502 - Capteur de débit IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de débit à ultrasons
Marque	IFM
Modèle	SU0502
Plage de mesure (débit)	0,0 ... 40,0 L/min (affichage jusqu'à 48,0 L/min)
Unités d'affichage	L/min, GAL/min, L/h, GPH, m³/h
Tension d'alimentation	20 ... 28 V DC
Sorties de commutation	2 sorties PNP ou NPN (configurables), protégées contre les courts-circuits
Sortie analogique (sortie 2)	4 ... 20 mA ou 0 ... 10 V (configurable)
Fonctions de commutation	Hystérésis (NO/NF), fonction fenêtre (NO/NF)
Affichage	Digital, 3 chiffres, rétroéclairé, peut être désactivé
Température du fluide	+5 ... +80 °C
Température ambiante	+10 ... +60 °C
Pression maximale	16 bar
Erreur de mesure	< ±3% de la valeur mesurée
Temps de réponse	1 ... 3 s
Retard à la disponibilité	Environ 10 s
Temporisation de démarrage réglable	0 ... 50 s
Indice de protection	IP65 / III
Matériaux en contact avec le fluide	Bronze, V4A, PPR, EPDM, PES, CuZn39Pb3, Centellen 200
Matériau du boîtier	CuZn39Pb3, ABS, PA
Raccord process	G½ (filetage)
Raccordement électrique	Embase M12, 4 broches
Montage	En ligne, respecter le sens d'écoulement, distance droite min. 5× diamètre tuyau
Programmation	Via deux boutons (Mode/Enter et Set)
Fonctions supplémentaires	Calibrage client (CGA), mémorisation débit max/min, temporisation démarrage, verrouillage

FOIRE AUX QUESTIONS - SU0502 IFM

Comment régler le point de consigne haut (SP) et bas (rP) ?

Appuyez sur Mode/Enter jusqu'à afficher SP1 ou SP2, puis maintenez Set enfoncé pour modifier la valeur. Confirmez avec Mode/Enter. Réglez ensuite rP de la même manière.

Que signifie l'affichage 'OL' ?

L'affichage OL indique un débit excessif, supérieur à 120% de la valeur finale de l'étendue de mesure. Réduisez le débit ou adaptez l'étendue de mesure.

Comment changer l'unité d'affichage ?

Dans le menu EF, sélectionnez le paramètre Uni. Vous pouvez choisir parmi L/min, GAL/min, L/h, GPH ou m³/h. Validez avec Mode/Enter.

Comment effectuer un calibrage spécifique client (CGA) ?

Assurez-vous que le débit actuel est >25% de la valeur finale. Dans le menu EF, sélectionnez CGA. Maintenez Set enfoncé pour ajuster la valeur affichée à la valeur réelle, puis validez avec Mode/Enter.

Comment verrouiller le capteur pour éviter une modification accidentelle ?

En mode Run, appuyez simultanément sur les deux boutons (Mode/Enter et Set) pendant 10 secondes. L'affichage s'éteint brièvement. Pour déverrouiller, répétez l'opération.

Que signifie le clignotement 'SC1' ou 'SC2' ?

Cela indique un court-circuit sur la sortie de commutation 1 ou 2. Vérifiez le câblage et l'état de la charge. Si les deux sorties sont en court-circuit, 'SC' s'affiche.

Comment effacer la mémoire des débits max/min (HI/LO) ?

Dans le menu EF, sélectionnez HI ou LO. Maintenez Set enfoncé jusqu'à voir '---', puis appuyez brièvement sur Mode/Enter.

Quelle distance minimale respecter avant et après le capteur lors du montage ?

Pour éviter les turbulences, laissez une distance droite d'au moins 5 fois le diamètre de la canalisation (5×D) de chaque côté du capteur.

Comment configurer la sortie analogique (4-20 mA ou 0-10 V) ?

Réglez le paramètre OU2 sur 'I' pour 4-20 mA ou 'U' pour 0-10 V. Ensuite, définissez ASP (valeur min) et AEP (valeur max) de l'étendue de mesure.

Que faire si l'affichage reste éteint en mode Run ?

Vérifiez le paramètre d15 dans le menu EF. S'il est réglé sur 'OFF', l'affichage est désactivé. Appuyez sur un bouton pour le réactiver temporairement, ou remettez d15 sur 'd3' pour un affichage permanent.

MODE D'EMPLOI SU0502 IFM

Capteur de débit à ultrasons

SU0502

Contenu

Eléments de service et d'indication ...... page 30Fonctionnement et caractéristiques ...... page 31Dimensions ...... page 31Modes de fonctionnement ...... page 32Montage ...... page 33Raccordement électrique ...... page 34Programmation ...... page 35Fonctionnement ...... page 35Informations techniques / Fonctions / Paramètres ...... page 36Paramètres réglables ...... page 36Calibrage spécifique au client (CGA) ...... page 38Hystérésis ...... page 38Fonction fenêtre ...... page 38Réglage de l'étendue de mesure (sortie analogique) ...... page 39Temporisation de démarrage (dSt) ...... page 40Données techniques ...... page 41Valeurs de paramètre réglées ...... page 42

FRANÇAIS

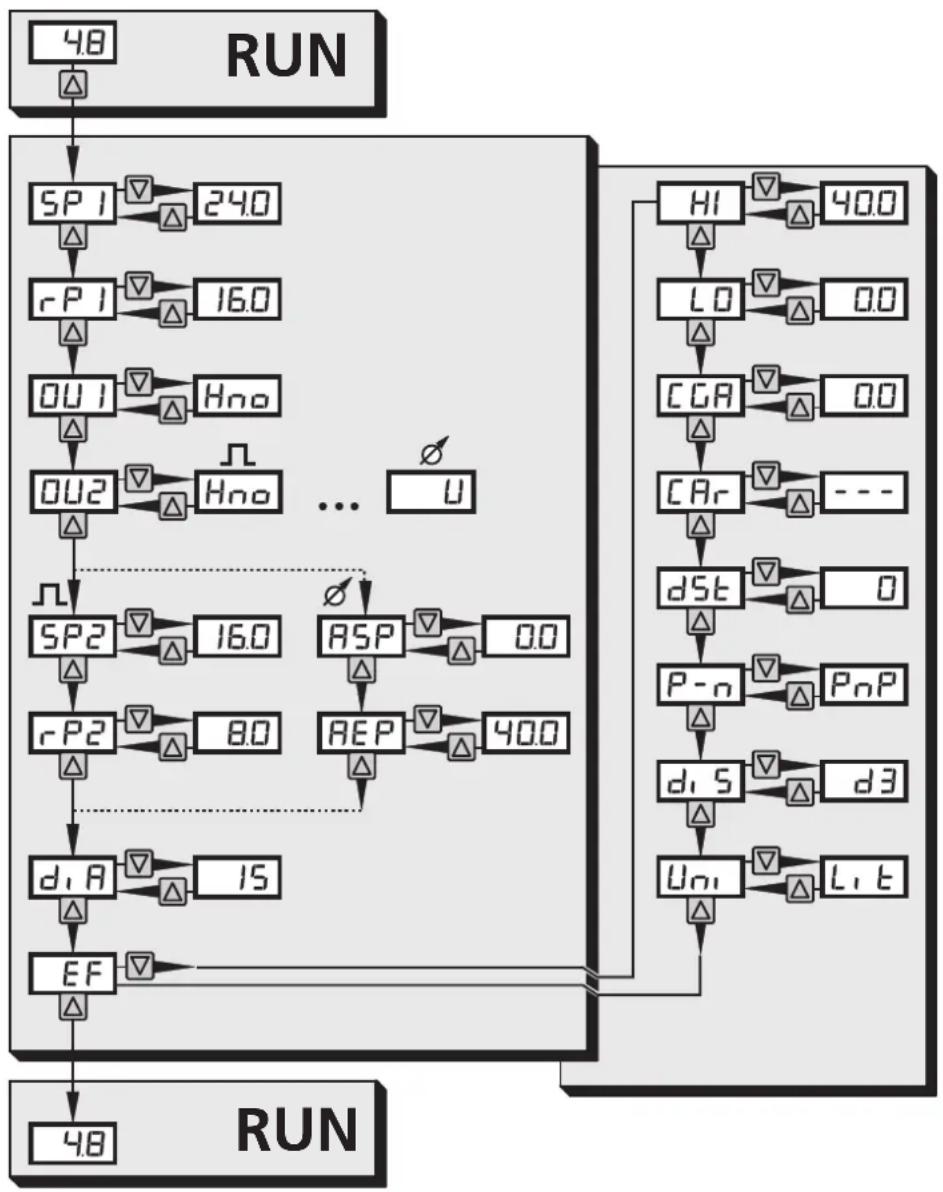


    K["HI"] --> L["L0"]
    L --> M["CGA"]
    M --> N["CAr"]
    N --> O["dST"]
    O --> P["P-n"]
    P --> Q["d1S"]
    Q --> R["Uni"]

    S["40.0"] --> T["LO"]
    T --> U["CGA"]
    U --> V["CAr"]
    V --> W["dST"]
    W --> X["P-n"]
    X --> Y["d1S"]
    Y --> Z["Uni"]

    style A fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333
    style S fill:#f9f,stroke:#333

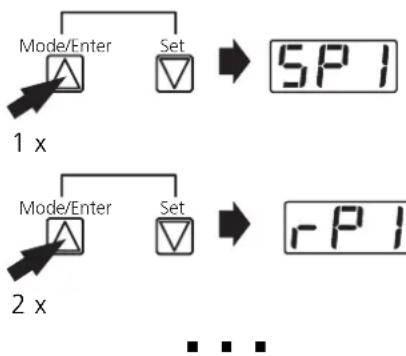


Sélectionner les paramètres

Mode/Enter Set > 5s 4.0

Réduire la valeur du paramètre : Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Choisir l'unité d'affichage avant de régler les seuils (SPx, rPx) ou des valeurs de la sortie analogique (ASP, AEP). Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra de régler des valeurs exactes.

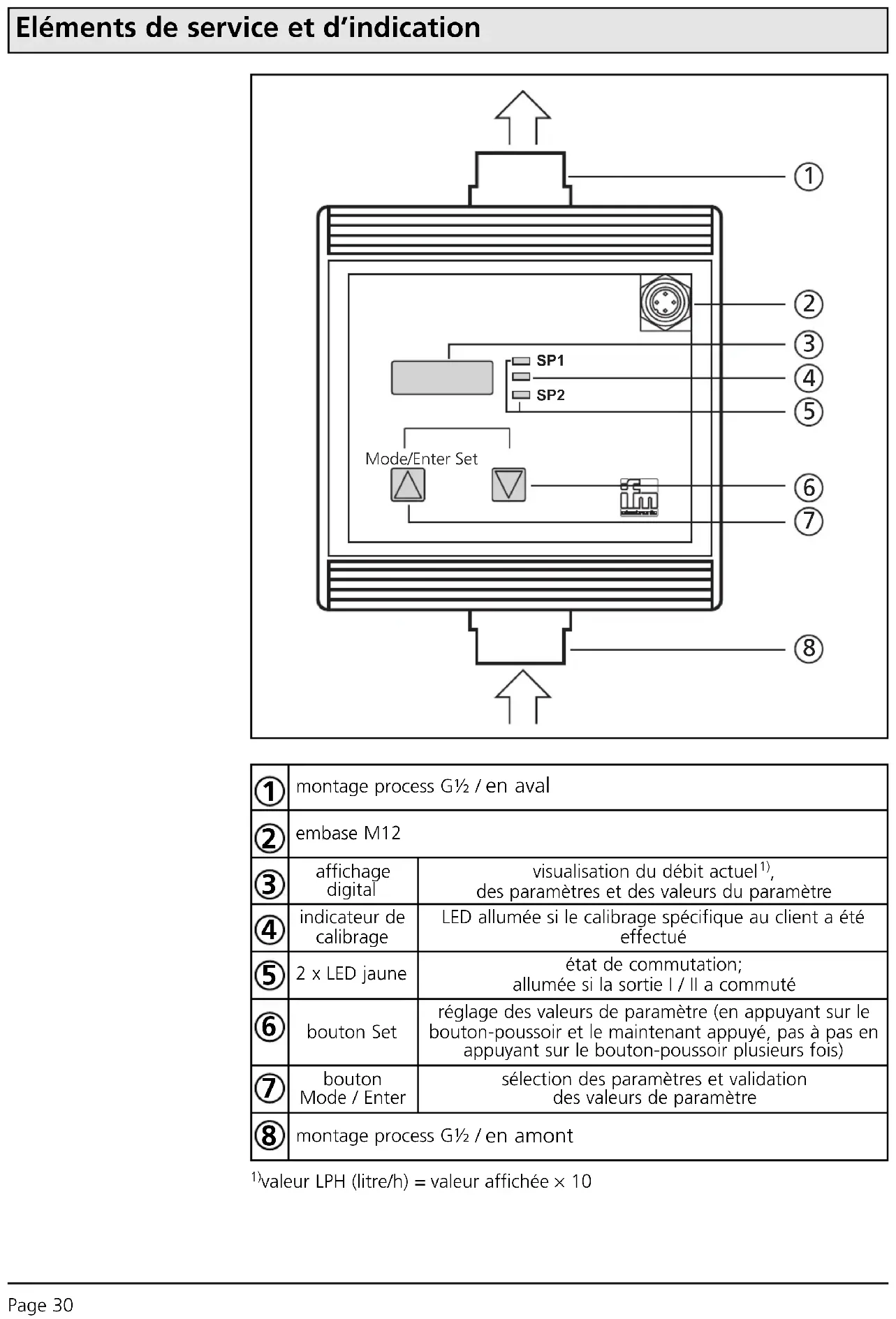

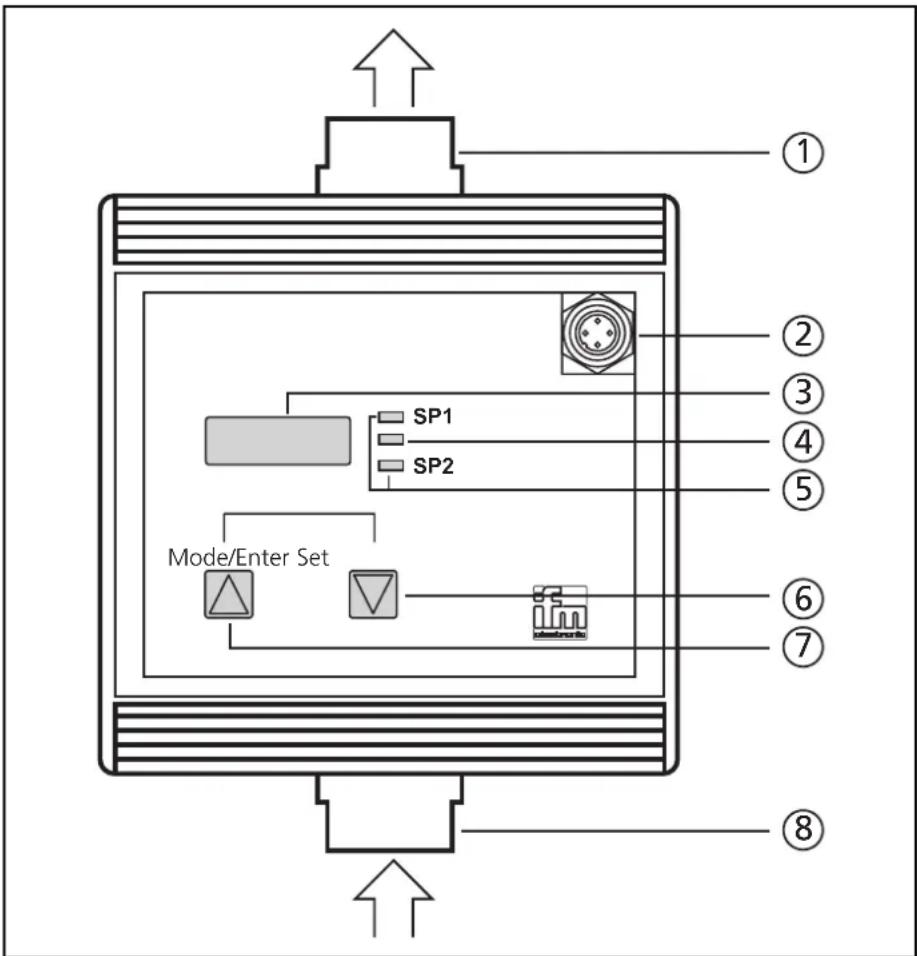

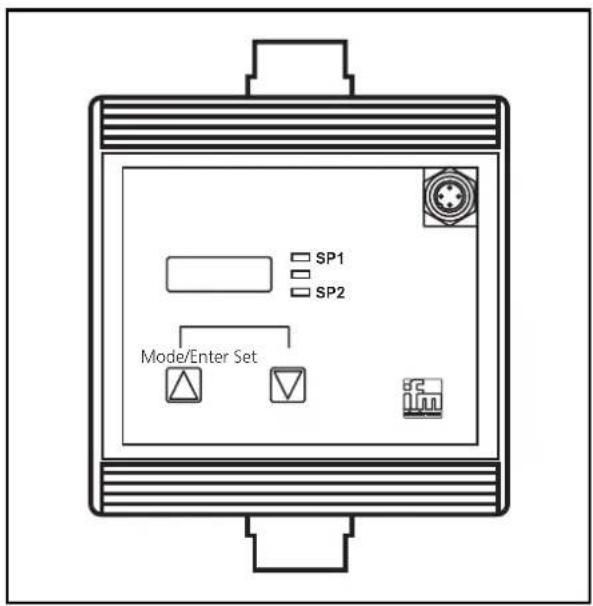

Éléments de service et d'indication

1	montage process G12 / en aval
2	embase M12
3	affichage digital	visualisation du débit actuel1),des paramètres et des valeurs du paramètre
4	indicateur de calibrage	LED allumée si le calibrage spécifique au client a été effectué
5	2 x LED jaune	état de commutation;allumée si la sortie I / Il a commuté
6	bouton Set	réglage des valeurs de paramètre (en appuyant sur le bouton-poussoir et le maintenant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois)
7	bouton Mode / Enter	sélection des paramètres et validationdes valeurs de paramètre
8	montage process G12 / en amont

^1) valeur LPH (litre/h) = valeur affichée × 10

Fonctionnement et caractéristiques

Ce contrôleur de débit contrôle le débit de l'eau

- visualise le débit à l'aide d'un affichage digital, (valeur maximale affichée: valeur finale de l'étendue de mesure + 20%)

- et génère 2 signaux de sortie selon la configuration de sortie réglée.

	Sortie 1 Sortie 2
Sortie analogique(seule sortie 2)		I: 4 ... 20mA
		U: 0 ... 10V
Fonction de commutation(sortie 1 et sortie 2;peuvent être réglées séparément)	hystérésis / N. O. (Hno)
	hystérésis / N. F. (Hnc)
	fonction fenêtre / N. O. (Fno)
	fonction fenêtre / N. F. (Fnc)
Type de sortie(s'applique à toutes les deux sorties de commutation)	sortie positive (PnP)
	sortie négative (nPn)

Surveillance d'eau de refroidissement application

Plage de détection et d'affichage

		Plage de détection Plage d'affichage
litre/min. 0,0 ... 40,0	L, E		0,0 ... 48,0
gallons/min.	GAL	0,0 ... 10,6	0,0 ... 12,7
litre/h. ^1)	L PH	0 ... 2400	0 ... 2880
gallons/h.	GPH	0 ... 632	0 ... 758
mètre cube /h.	C PH	0,00 ... 2,40	0,00 ... 2,88

Mode run

Mode de fonctionnement normal

Après la mise sous tension et l'écoulement du retard à la disponibilité* (env. 10s) l'appareil se trouve en mode Run. Il surveille et génère les signaux de sortie selon les paramètres réglés. L'affichage digital indique le débit actuel du circuit (peut être désactivé, → page 37). Les LED jaunes indiquent l'état de commutation des sorties.

*Durant le retard à la disponibilité, les paramètres les plus importants sont affichés brièvement, ensuite la valeur mesurée actuelle est indiquée. Même si l'affichage est désactivé (diS = OFF), les valeurs de paramètre les plus importantes sont indiquées, ensuite la valeur mesurée actuelle est affichée pendant 15s, ensuite l'afficheur s'éteint.

Les deux sorties sont commutées en fonction de la programmation : ON pour la fonction N. O. (Hno / Fno) et OFF pour la fonction N. F. (Hnc / Fnc).

Remarque: Lorsque la fonction hystérésis est active, les sorties restent dans cet état de commutation après écoulement du retard à la disponibilité si le débit est entre SPx et rPx.

Si la sortie 2 est configurée comme sortie analogique, le signal de sortie est 20mA / 10V.

Visualisation des paramètres et des valeurs du paramètre réglées En appuyant brièvement sur le bouton-poussoir "Mode/Enter" l'appareil passe en mode Display. En ce mode, il reste opérationnel et les valeurs du paramètre réglées peuvent être lues:

• Si le bouton-poussoir "Mode/Enter" est appuyé brièvement, les paramètres sont parcourus.
• Si le bouton-poussoir "Set" est appuyé brièvement, la valeur du paramètre correspondant est indiquée pendant env. 15s. Ensuite l'appareil se remet en mode RUN.

Mode de programmation

Réglage des valeurs du paramètre

L'appareil passe en mode de programmation si après la sélection d'un paramètre le bouton-poussoir "Set" est maintenu appuyé pendant plus de 5s (la valeur de paramètre clignote, ensuite elle est incrémentée continuellement). Ce mode reste opérationnel avec les paramètres existants jusqu'à ce que les modifications soient terminées. La valeur de paramètre peut être changée en appuyant sur le bouton-poussoir "Set" et confirmée en appuyant sur le bouton-poussoir "Mode/Enter". L'appareil se remet en mode RUN si aucun bouton n'a été appuyé pendant 15s.

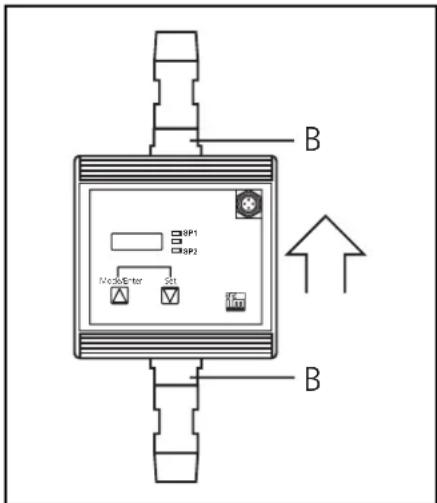

Montage

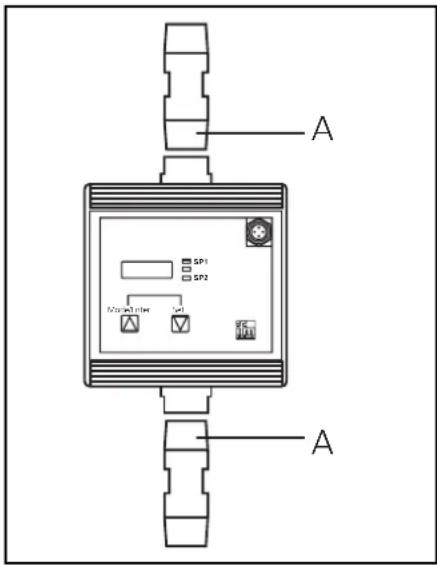

Réaliser l'étanchéité des filetages des tubes (A) avec un liquide d'étanchéité.

Monter l'appareil en direction du débit (flèche)*. Visser les tubes dans les adaptateurs (B) et les serrer. Couple de serrage : 30Nm. Bloquer les adaptateurs avec une clé. Ne pas tourner les 2 adaptateurs (B). Ceci aboutirait à un défaut d'étanchéité.

B S1 S2 S3 S4 Microenter S1 B

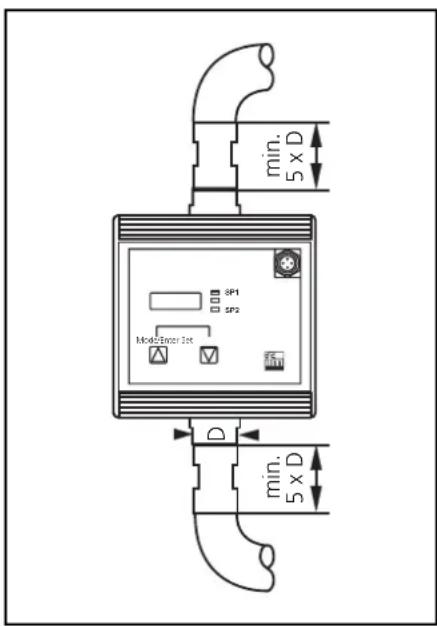

Distance minimum

Afin d'éviter un mauvais fonctionnement, une distance minimum (5 x diamètre de la canalisation) doit être respectée entre la sonde et les coudes, vannes, changements de section etc. (Les données se réfèrent aux fluides à l'état laminaire).

*Dans certaines positions de montage (appareil vertical, direction du débit horizontale), la mesure peut être affectée par des bulles d'air dans le système après le montage. Rincer alors le système brièvement après le montage (quantité du rinçage > 3l/min.)

min. 5 x D SP1 SP2 ModelBoxer Set D min. 5 x D

Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant le raccordement.

Schéma de branchement:

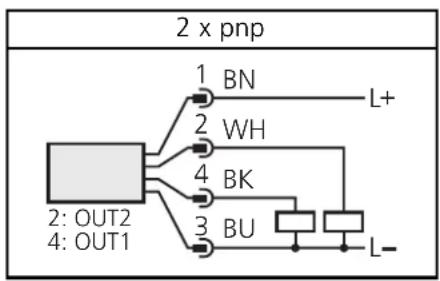

2 x pnp 1 BN 2 WH 4 BK 3 BU 2: OUT2 4: OUT1 L+ L-

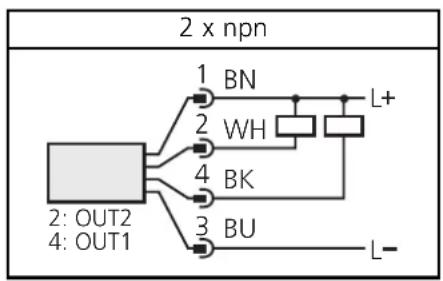

2 x npn 1 BN 2 WH 4 BK 3 BU L+ L- 2: OUT2 4: OUT1

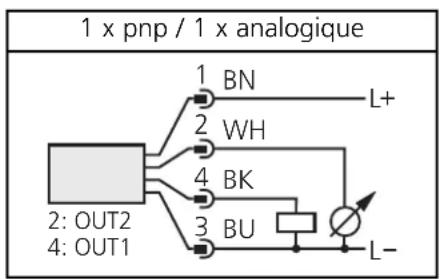

1 x pnp / 1 x analogique 1 BN L+ 2 WH 4 BK 3 BU 2: OUT2 4: OUT1 L-

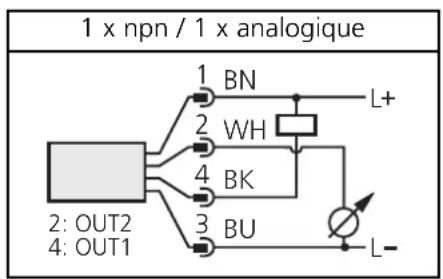

1 x npn / 1 x analogique 1 BN 2 WH 4 BK 3 BU 2: OUT2 4: OUT1 L+ L-

Couleurs des fils conducteurs des connecteurs femelles ifm:

Paramètres réglables:

→ page 36

Structure du menu :

→ page 3

1		Appuyer sur le bouton Mode/Enter plusieurs fois jusqu'à ce que le paramètre désiré soit affiché.
2		Appuyer sur le bouton Set et le maintenir appuyé.La valeur de paramètre actuelle clignote pendant 5s,après la valeur est incrémentée*(pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintenant appuyé).
3		Appuyer brièvement sur le bouton Mode/Enter (= confirmation). Le paramètre est indiqué de nouveau, la nouvelle valeur de paramètre réglée devient effective.
4	Changer d'autres paramètres: Recommencer avec l'étape 1.	Terminer la programmation:Attendre 15s ou appuyer sur le bouton Mode/Enter jusqu'à ce que la valeur mesurée actuelle soit indiquée de nouveau.

Réduire la valeur du paramètre : Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Si lors du réglage, aucun bouton n'est appuyé pendant 15s, l'appareil redevient opérationnel sans aucune modification des valeurs.

Blocage / déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle : Appuyer en Mode Run sur les deux boutons-poussoir pendant 10s. Dès que l'affichage s'éteint, l'appareil est bloqué ou non bloqué. Appareil livré : non bloqué. En cas d'appareil bloqué, l'information Loc est indiquée brièvement lorsque vous essayez de changer des valeurs de paramètre.

Indication de défaut

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil.

OL	débit excessif (débit > 120% de la valeur finale)
ULO	clignotement: alimentation trop faible (< 19V)Les sorties de commutation sont réinitialisées, le signal analogique est remis à 0V / 0mA.
SC1	clignotant: court-circuit de la sortie de commutation 1
SC2	clignotant: court-circuit de la sortie de commutation 2
SC	clignotant: court-circuit de les deux sorties de commutation

Informations techniques / fonctions / paramètres

Paramètres réglables

Structure du menu : → page 3

SP1SP2	Point de consigne haut 1 / 2Seuil auquel la sortie change son état de commutation.SP2 est actif seul si OU2 = Hno, Hnc, Fno ou Fnc.
rP1rP2	Point de consigne bas 1 / 2:Seuil auquel la sortie change son état de commutation.rPx est toujours plus bas que SPx. Seules des valeurs qui sont plus basse que SPx sont acceptées.Toute modification du réglage du point de consigne haut modifie le point de consigne bas (l'écart entre SPx et rPx reste constante).Si l'écart est supérieure au nouveau point de consigne haut, il est automatiquement réduite: rPx est mis à la valeur de réglage minimum (0,0).rP2 est actif seul si OU2 = Hno, Hnc, Fno ou Fnc.
	Plage de réglage		SP1 / SP2 rP1 /	P2 en pas de
	litre/min.	L, E	0,4 ... 48,0	0,0 ... 47,6 0,1
	gallons/min.	GAL	0,1 ... 12,7 0,0	.. 12,6 0,1
	litre/h.1)	LPH	20 ... 2880 0 ...	2860 10
	gallons/h.	GPH	6 ... 758 0 ...	752 1
	mètre cube/h.	CPH	0,02 ... 2,88 0,00	... 2,86 0,01
OU1	Configuration pour la sortie 14 fonctions de commutation peuvent être réglées:- Hno = hystérésis / normalement ouvert- Hnc = hystérésis / normalement fermé- Fno = fonction fenêtre / normalement ouvert- Fnc = fonction fenêtre / normalement fermé
OU2	Configuration pour la sortie 24 fonctions de commutation et 2 signaux analogiques peuvent être réglés:- Hno = hystérésis / normalement ouvert- Hnc = hystérésis / normalement fermé- Fno = fonction fenêtre / normalement ouvert- Fnc = fonction fenêtre / normalement fermé- I = sortie analogique 4 ... 20mA- U = sortie analogique 0 ... 10V
ASP	Valeur minimum de la sortie analogique (explication → page 39)Valeur mesurée dont le signal de sortie est 4 mA / 0 V.ASP est actif seul si OU2 = I ou U.
REP	Valeur maximum de la sortie analogique (explication → page 39)Valeur mesurée dont le signal de sortie est 20 mA / 10V.Ecart minimum entre ASP et AEP = 40% de la valeur de l'étendue de mesure.AEP est actif seul si OU2 = I ou U.
	Plage de réglage		ASP AEP	en pas de
	litre/min.	L, E	0,0 ... 32,0	16,0 ... 48,0 0,1
	gallons/min.	GAL	0,0 ... 8,5 4,2 ...	12,7 0,1
	litre/h.1)	LPH	0 ... 1920 960	... 2880 10
	gallons/h.	GPH	0 ... 506 253	.. 758 1
	mètre cube/h.	CPH	0,00 ... 1,92 0,96	... 2,88 0,01
d, R	Diamètre intérieur du tuyauRéglage du contrôleur de débit sur la taille du tuyau utilisé.Pas réalisé pour cette version de l'appareil (la valeur préréglée est indiqué).

^1) valeur LPH (litre/h) = valeur affichée × 10

Informations techniques / Fonctions / Paramètres

EF	Fonctions supplémentairesCette option de menu contient un sous-menu avec des paramètres supplémentaires.En appuyant brièvement sur le bouton Set ces paramètres peuvent être sélectionnés.
HILO	Mémorisation du débit d'eau maxi/mini• HI: affichage du débit maxi• LO: affichage du débit miniEffacer la mémoire:- Appuyer sur le bouton "Mode/Enter" jusqu'à ce queHIouLOsoit affiché.- Appuyer sur le bouton et le maintenir appuyé jusqu'à ce que “- - - ” soit affiché.- Appuyer brièvement sur le bouton "Mode/Enter".Il est recommandé d'effacer la mémoire dès que l'appareil travaille pour la première fois dans des conditions d'utilisation normales.
CGA	Calibrage spécifique au client(explication →page 38)Si vous activez la fonction, la valeur actuelle du débit est affichée.- Appuyer sur le bouton SET et le maintenir appuyé (ou appuyer plusieurs fois) jusqu'à ce que la valeur souhaitée soit affichée.- Valider avec le bouton Mode/Enter.Après le calibrage, la LED "indicateur de calibrage" est allumé.Le calibrage n'est possible que pour des valeurs >25% de la valeur finale de l'étendue de mesure. Pour des valeurs plus petitesLOest affiché et le réglage des paramètres est bloqué. Plage de réglage: -40%...+40% de la valeur finale de l'étendue de mesure; valeur maximum affichée: valeur finale de l'étendue de mesure +20%.
CAr	Remise à 0 du calibrage- Appuyer sur le bouton "Mode/Enter" jusqu'à ce queCARsoit affiché.- Appuyer sur le bouton et le maintenir appuyé jusqu'à ce que “- - - ” soit affiché.- Appuyer brièvement sur le bouton "Mode/Enter".Le calibrage réglé par CGA est remise à 0, la LED "indicateur de calibrage" n'est plus allumée.
dSt	Temporisation de démarrageDurant cette temporisation des conditions spécifiques s'appliquent à la commutation des sorties (explication →page 40).• Réglable en pas de 1s.• Plage de réglage: 0 ... 50s (0 = temporisation de démarrage non active).La temporisation est valable pour les deux sorties.
P-n	Type des sorties2 options peuvent être sélectionnées:PnP= sortie positive; nPn= sortie négative.Ce réglage s'applique à toutes les deux sorties de commutation.
d15	Réglage de l'afficheur2 options peuvent être sélectionnées:• d3= affichage normal• OFF=L'afficheur est désactivé en mode Run.Lorsqu'un des boutons-poussoir est activé la valeur mesurée actuelle est indiquée pendant 15s. En appuyant ensuite sur le bouton-poussoir Mode/Enter, le mode Display est ouvert. Les LED indiquant l'état de commutation et l'indicateur de calibrage restent actifs même si l'afficheur est désactivé.
Uni	Unité d'affichage5 réglages sont possibles:Lit= litre/min.;GAL=gallons/min.;LPH=litre/h.;GPH=gallons/h.;CPH=mètre cube/h.Des étiquettes pour les différentes unités d'affichage sont jointes à l'appareil. Coller l'étiquette respective sur l'appareil ou écrire sur l'étiquette.Choisir l'unité d'affichage avant de régler les seuils (SPx, rPx) ou des valeurs de la sortie analogique (ASP, AEP). Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra de régler des valeurs exacts.

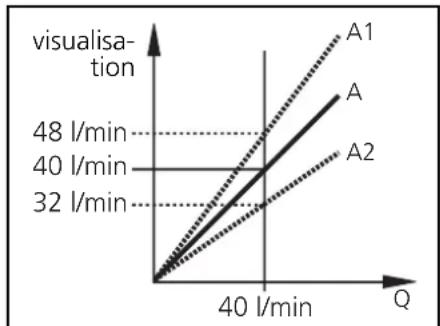

Calibrage spécifique au client (CGA)

Ce calibrage modifie la pente de la courbe des valeurs mesurées. Il influence l'afficheur et la sortie analogique. Le calibrage n'est possible que pour les valeurs > 25% de la valeur finale de l'étendue de mesure.

Elle peut être remise à 0 (→ option de menu CAR).

A = courbe des valeurs mesurées sans calibrage A1, A2 = courbe des valeurs mesurées après le calibrage

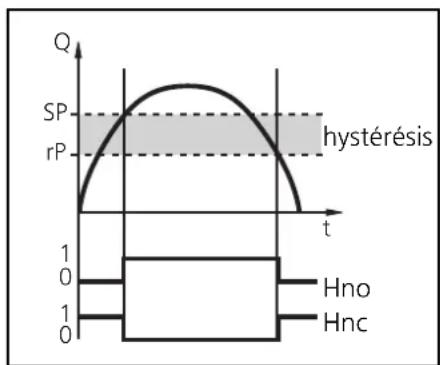

Hystérésis

L'hystérésis garantit un état de commutation stable en cas de fluctuations du débit autour de la valeur présélectionnée.

Si le débit augmente, la sortie commute lorsque la consigne haute est atteinte (SPx). Si le débit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (rPx) est atteinte. L'hystérésis est réglable: La

La consigne haute doit d'abord être réglée, puis la consigne basse (ce qui correspond à l'écart souhaité).

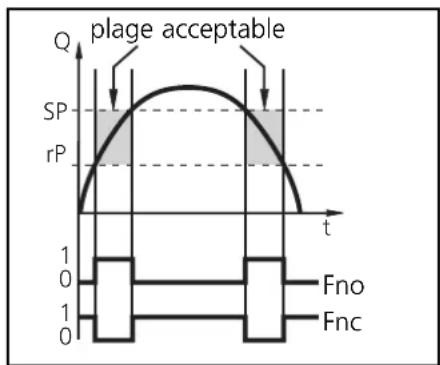

Fonction fenêtre

La fonction fenêtre permet la surveillance d'une plage acceptable définie. Si le débit est entre la consigne haute (SPx) et la consigne basse (rPx), la sortie est commutée (fonction fenêtre/normalement ouvert) ou non commutée (fonction fenêtre/normalement fermé).

Informations techniques / fonctions / paramètres

Réglage de l'étendue de mesure (sortie analogique)

Par le paramètre "Valeur minimum de la sortie analogique" (ASP) on peut sélectionner la valeur mesurée pour laquelle le signal de sortie est 4mA ou 0V.

Par le paramètre "Valeur maximum de la sortie analogique" (AEP) on peut sélectionner la valeur mesurée pour laquelle le signal de sortie est 20mA ou 10V.

Écart minimum entre ASP et AEP = 40% de la valeur finale de l'étendue de mesure.

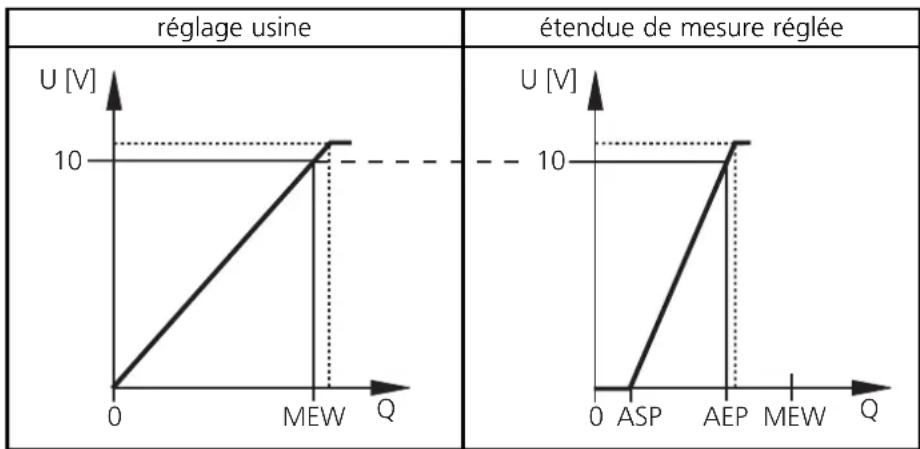

Sortie tension 0... 10V

MEW = étendue de mesure

Le signal de sortie entre 0 et 10V correspond à la nouvelle étendue de mesure.

En plus, il est possible d'indiquer :

Débit supérieur à l'étendue de mesure : signal de sortie > 10V.

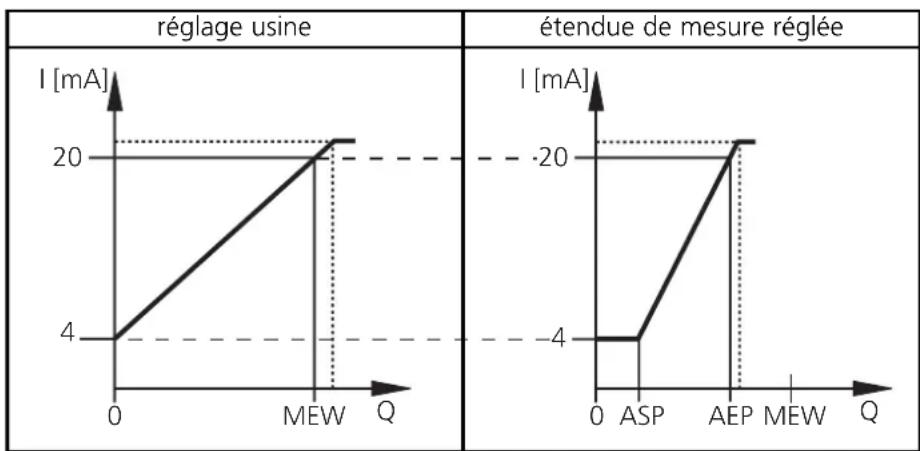

Sortie courant 4... 20mA

MEW = étendue de mesure

Le signal de sortie entre 4 et 20 mA correspond à la nouvelle étendue de mesure.

En plus, il est possible d'indiquer:

Débit supérieur à l'étendue de mesure : signal de sortie > 20 mA.

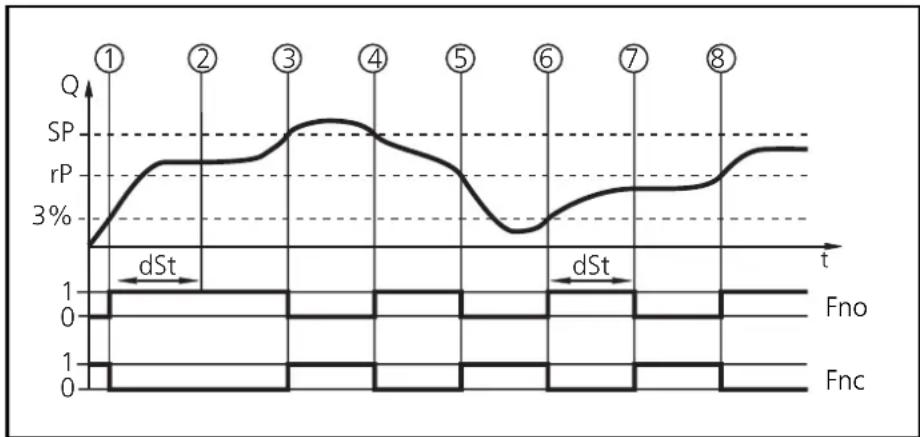

Temporisation de démarrage (dst)

Si la temporisation de démarrage est active (dSt > 0), les conditions suivantes sont valables : Dès que le débit atteint la valeur 3 % de la valeur finale (VF)

• la temporisation de démarrage commence et
• les sorties sont commutées en fonction de la programmation : ON pour la fonction N. O. (Hno / Fno), OFF pour la fonction N. F. (Hnc / Fnc).

Durant la temporisation de démarrage, 2 cas sont possibles:

- le débit augmente rapidement et atteint le seuil / la plage acceptable durant dSt → les sorties restent actives

- le débit augmente lentement et n'atteint pas le seuil/la plage acceptable (ou le débit tombe en dessous 3%) durant dSt → les sorties sont remises à 0.

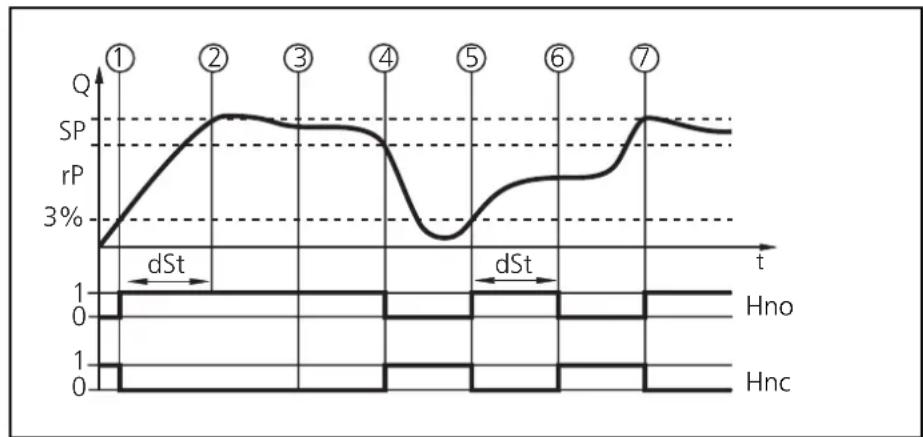

Exemple d'hystérésis

1	le débit atteint 3% de VF → dSt commence, la sortie devient active
2	dSt écoulé, le débit a atteint SP → la sortie reste active
3	le débit tombe en dessous de SP mais reste au-dessus de rP → la sortie reste active
4	le débit tombe en dessous de rP → la sortie est remise à 0
5	le débit atteint de nouveau 3% de VF → dSt commence, la sortie devient active
6	dSt écoulé, le débit n'a pas atteint SP → la sortie est remise à 0
7	le débit atteint SP → la sortie devient active

Informations techniques / fonctions / paramètres

Exemple de fonction fenêtre:

1	le débit atteint 3% de VF → dSt commence, la sortie devient active
2	dSt écoulé, le débit a atteint la plage acceptable → la sortie reste active
3	le débit dépasse SP (quitte la plage acceptable) → la sortie est remise à 0
4	le débit tombe de nouveau en dessous de SP → la sortie devient de nouveau active
5	le débit tombe en dessous de rP (quitte la plage acceptable) → la sortie est de nouveau remise à 0
6	le débit atteint de nouveau 3% de VF → dSt commence, la sortie devient active
7	dSt écoulé, le débit n'a pas atteint la plage acceptable → la sortie est remise à 0
8	le débit atteint la plage acceptable → la sortie devient active

Données techniques

Application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tension d'alimentation [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 ... 28 DCCourant de sortie max. [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . protégé: courts-circuits, inv. de pol. et surchargesChute de tension [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 2Consommation [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sortie analogique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . L'étendue de mesure peut être mise à l'échelleCharge maxi sortie de courant [Ω] 500Charge mini avec sortie de tension [Ω] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2000

Température du fluide [°C] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +5 ... +80Température ambiante [°C] . . . . . . . . . . . . . . . . . . . . . . . . . . . +10 ... +60Tenue en pression [bar] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16Erreur de mesure [% de la valeur mesurée]. . . . . . . . . . . . . . . . . . < ± 3Retard à la disponibilité [s] . . . . . . . . . . . . . . . . . . . . . 10Temporisation de démarrage [s] . . . . . . . . . . . . . 0 ... 50Temps de réponse [s] . . . . . . . . . . . . . . . . . 1 ... 3

Protection . . . . . . . . . . . . . . . . IP 65 / IIIMatières en contact avec le fluide. . . bronze (2.1096.01); V4A (1.4435); PPR.(Hostalen); EPDM 80 shore; PES (Ultrason 2010); CuZn39Pb3; Centellen 200Boîtier . . . . . . . . . . . . . CuZn39Pb3, ABS, PA

Eingestellte Parameter-WerteSet parameter valuesValeurs de paramètre réglées
	VoreinstellungPresetPréréglage
SP1	24.0
rP1	16.0
OU1	Hno
OU2	Hno
SP2	16.0
rP2	8.0
ASP	0.0
REP	40.0
CGA	-
dSt	0.0
P-n	PnP
d15	d3
Uni	Lit
