Type de produit	Capteur de température
Marque	IFM
Modèle	TM1061
Série	efector600
Plage de mesure	-50 à 150 °C
Précision	±0.3 °C
Raccord process	Adaptateur Aseptoflex (en option)
Matériau	Acier inoxydable
Alimentation	18 à 30 V DC
Sortie	IO-Link et 4 à 20 mA
Indice de protection	IP67
Température ambiante	-40 à 85 °C
Pression max.	16 bar
Longueur de sonde	50 mm
Diamètre	12 mm
Poids	50 g
Fonctions principales	Mesure de température, surveillance de fluides
Entretien et nettoyage	Nettoyer avec un chiffon humide non abrasif
Sécurité	Ne pas démonter sous pression ; attention aux températures extrêmes
Pièces détachées et réparabilité	Joint torique et adaptateur Aseptoflex disponibles ; capteur non réparable
Informations générales	Usage industriel, compatible agroalimentaire

FOIRE AUX QUESTIONS - TM1061 IFM

Comment monter le capteur de température IFM TM1061 ?

Avant montage, assurez-vous qu'il n'y a pas de fluide en mouvement. Montez d'abord l'adaptateur sur le capteur, puis l'ensemble sur le raccord process à l'aide d'un écrou ou d'une flasque de serrage.

Quelle pâte lubrifiante utiliser pour le graissage ?

Utilisez une pâte appropriée homologuée pour l'application, comme Klüber UH1 84-201 (agréée USDA-H1 pour l'agroalimentaire). Graissez légèrement les filetages et les zones d'étanchéité.

Comment assurer une bonne étanchéité ?

Vérifiez que le joint torique est bien positionné. Vissez le capteur dans l'adaptateur sans endommager les chanfreins d'étanchéité. Serrez jusqu'à la butée sans forcer excessivement.

Peut-on démonter le capteur après montage ?

La garantie d'étanchéité stable et aseptique n'est valable que pour un montage unique. Il est déconseillé de démonter et remonter le capteur.

Quel est le type de raccord process compatible ?

Le capteur est adaptable à différents raccords process via l'adaptateur Aseptoflex (à commander séparément). Un adaptateur de soudage est également disponible.

Que faire si la mesure de température est fausse ?

Vérifiez le montage, l'absence de fuite et l'alimentation électrique. Si le problème persiste, remplacez le capteur car il n'est pas réparable.

Quelles sont les précautions de sécurité à prendre ?

Avant montage/démontage, assurez-vous de l'absence de fluide sous pression et tenez compte des températures extrêmes du fluide ou de l'installation pour éviter les brûlures.

Comment nettoyer le capteur ?

Nettoyez l'extérieur avec un chiffon humide non abrasif. Évitez les produits agressifs qui pourraient endommager le joint ou le boîtier.

Quelles sont les spécifications électriques du TM1061 ?

Alimentation 18 à 30 V DC, sortie IO-Link et 4 à 20 mA. Indice de protection IP67.

Où télécharger la notice PDF ?

La notice PDF est disponible gratuitement sur notice-facile.com dans la fiche du produit IFM TM1061.

MODE D'EMPLOI TM1061 IFM

Notice de montage Capteur de température

efector600®

TMxx61

Assurez-vous avant le montage/démontage du capteur qu'il n'y ait pas de fluide en mouvement dans l'installation. Tenez compte des dangers éventuels dus aux températures extrêmes de l'installation / du fluide.

L'appareil est adaptable à différents types de raccords process. Adaptateurs Aseptoflex à commander séparément comme accessoires.

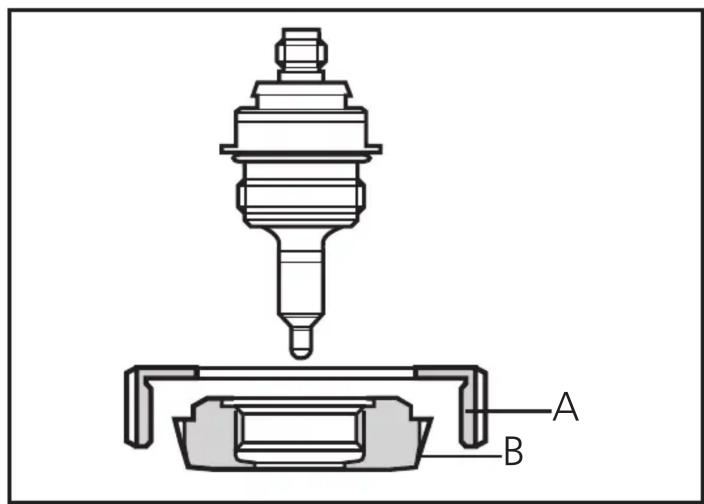

Monter d'abord l'adaptateur (B) sur le capteur, ensuite le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (A).

Adaptateur de soudage

Souder d'abord l'adaptateur. Monter ensuite le capteur.

Montage de l'adaptateur aseptoflex

Pas 1

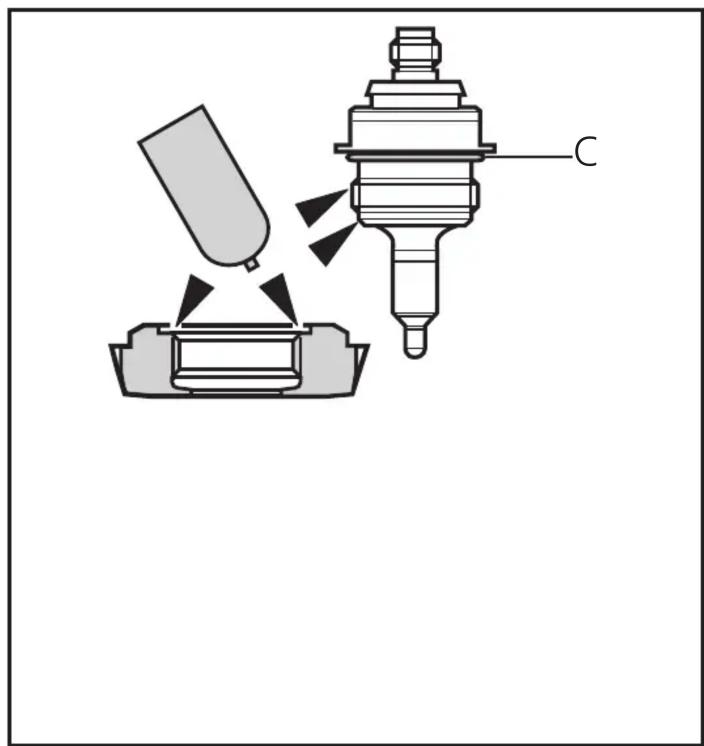

Graisser légèrement les filetages et les zones d'étanchéité du capteur et de l'adaptateur avec pâte lubrifiante.

La pâte doit être appropriée et homologuée pour l'application ainsi que compatible avec les élastomères utilisés.

Recommandation : pâte Klüber UH1 84-201 avec homologation USDA-H1 pour l'industrie agroalimentaire.

S'assurer que le joint torique (C) est bien positionné.

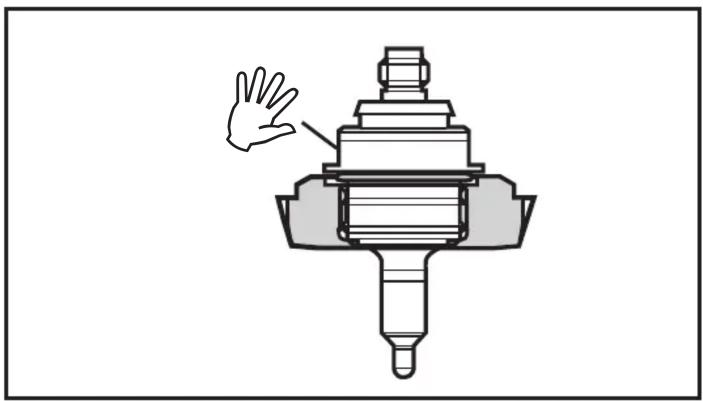

Visser le capteur dans l'adaptateur. Éviter des influences mécaniques sur les chanfreins d'étanchéité.

Serrer le capteur et l'adaptateur dans un dispositif de serrage (D). Les chanfreins d'étanchéité (E) ne doivent pas être endommagés.

Serrez le capteur jusqu'à ce que vous sentiez la butée.

L'étanchéité peut être affectée si vous serrez trop fort.

ATTENTION : Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Asepto-flex) est seulement assumée pour l'appareil monté une seule fois.
