MODE D'EMPLOI TA3333 IFM

Notice de Montage Transmetteur de température

efector6oo

TA3333

TA3337

704559 / 01 12 / 2012

FR

1 Fonctionnement et caractéristiques

Le transmetteur de température detecte la température actuelle du fluide et la convertit en un signal de sortie analogue.(4 ... 20 mA).

• Etendue de mesure :

TA3333 -17,8...148,9 °C / 0...300 °F
TA3337 0...100 °C / 32...212 °F

• Élement de mesure: 1 x Pt 1000 selon DIN EN 60751, classe A

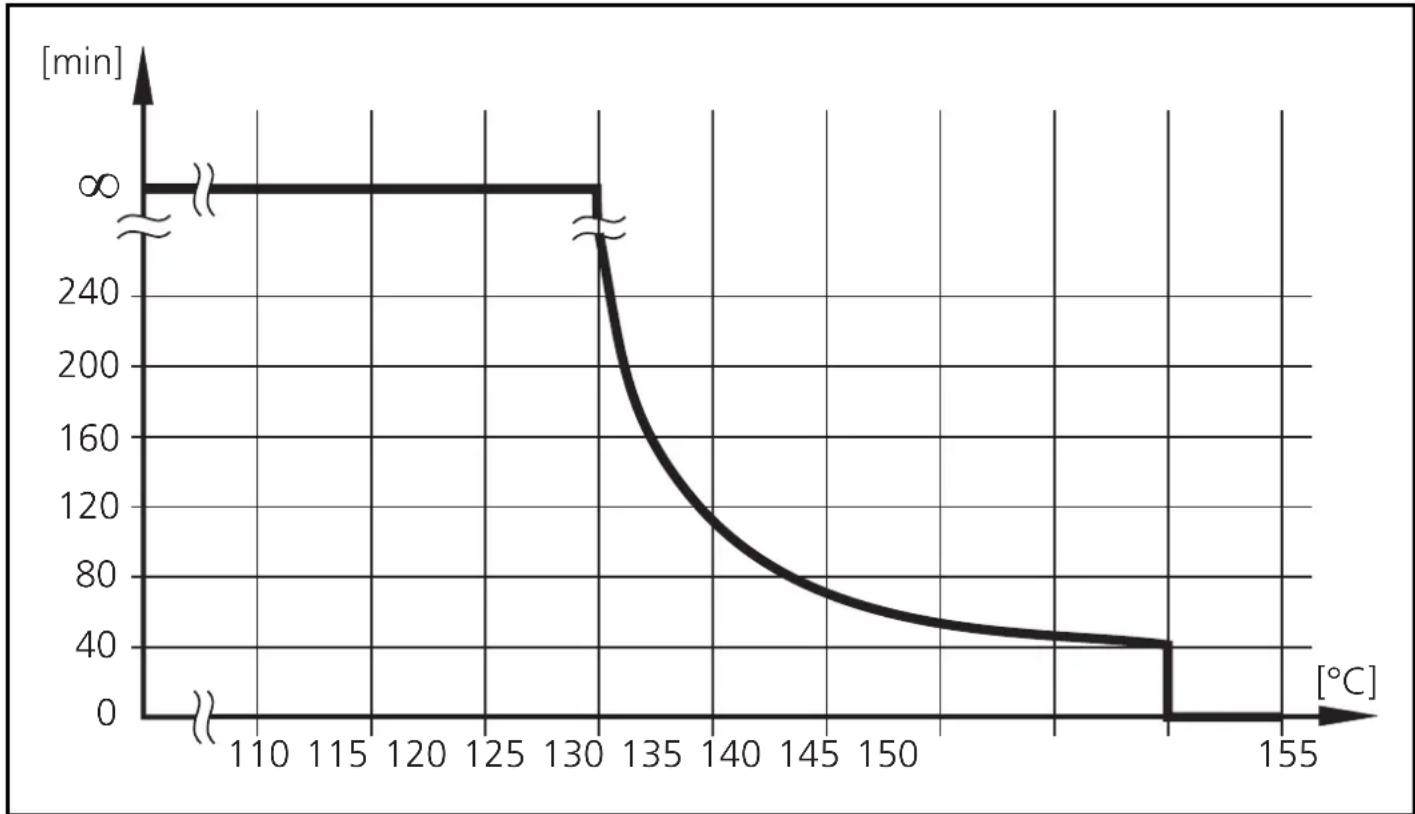

• Tenue à la température

Temps de fonctionnement maximum en fonction de la température du fluide

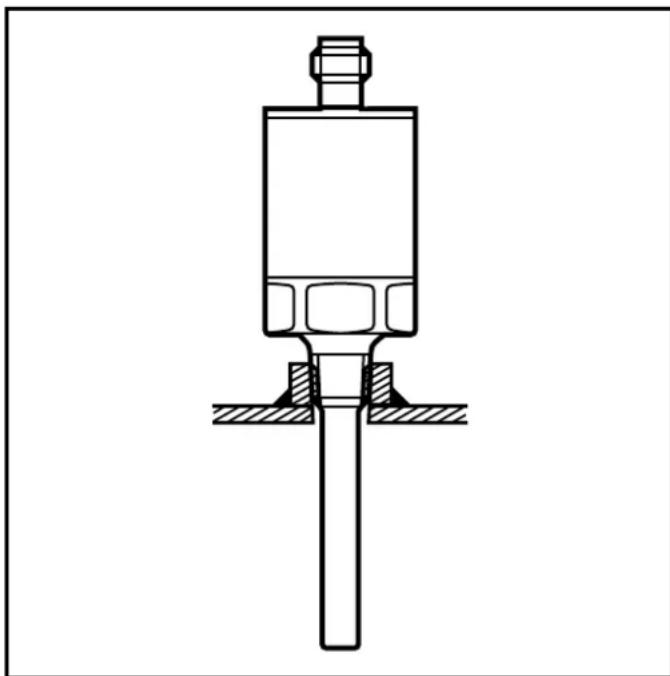

2 Montage

Avant le montage et le démontage de l'appareil : S'assurer qu'aucun fluide ne peut fuire sur le raccord process.

Insérer l'appareil dans un raccord process 1 / 4 NPT.
Profondeur d'installation minimum : 15 mm.
Serrer fermement. Couple de serrage maxi 25 Nm.

FR

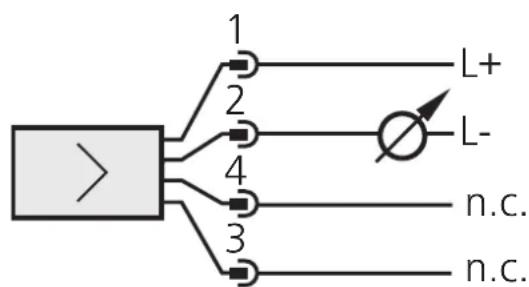

3 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.
Raccorder l'appareil comme indiqué sur l'étiquette.

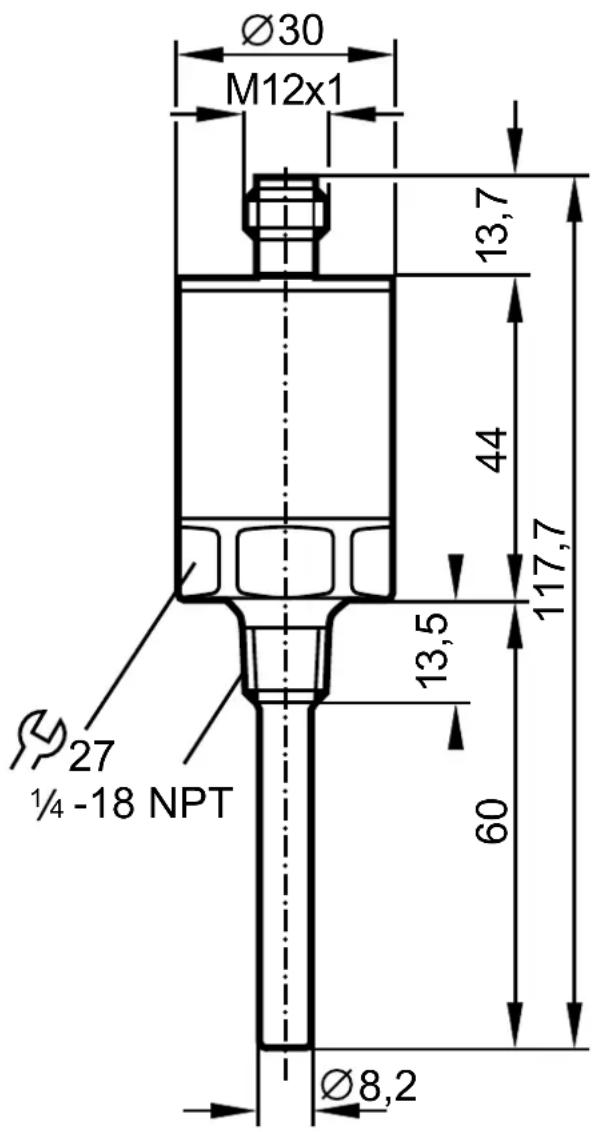

4 Schéma d'encombrement

Dimensions en mm

5 Données techniques

Tension d'alimentation [V]…………………………… 10 … 30 DCProtection contre l'inversion de polarité / protection surchargesCourant de sortie…………………………… 4 … 20 mACharge maxi [Ω]………………………………… (Ub - 9,6 V) x 50; 720 à Ub = 24 V

Etendu de mesure- TA3333…………………………………-17,8…148,9 °C / 0…300 °F- TA3337………………………………… 0…100 °C / 32…212 °FTempérature du fluide maxi- TA3333…………………………………150°C / 302°F (max. 40 min.)- TA3337…………………………………150°C / 302°F (max. 40 min.)Elément de mesure………………………… 1 x Pt1000 selon DIN EN 60751, classe AExactitude- TA3333…………………………………± 0,4 °C / 0,7 °F- TA3337…………………………………± 0,3 °C / 0,5 °FRésolution………………………………… < 0,02 °C / 0,035 °FTemps de réponse dynamique (selon DIN EN 60751) [s]………………………………… T05 = 1 / T09 = 3

Matières boîtier………………………… inox (1.4404 / 316L); inox (1.4301 / 304); inox (1.4305 / 303); PAMatières en contact avec le fluide………………………… inox (1.4404 / 316L)Température ambiente [°C/°F]…………………………………-25…70/-13…158Température de stockage [°C/F]…………………………………-40..100/-40…212Surpression admissible [bar]…………………………………300Indice de protection…………………………………IP 68 / IP 69KClasse de protection…………………………………IIITenue aux chocs [g]………………………………… 50 (DIN / IEC 68-2-27, 11ms)Tenue aux vibrations [g]………………………………… 20 (DIN / IEC 68-2-6, 10 - 2000 Hz)CEMEN 61000-4-2 décharges électrostatiques :………………………………… 4 / 8 KVEN 61000-4-3 rayonnement HF………………………………… 10 V/mEN 61000-4-4 Burst:………………………………… 2 KVEN 61000-4-5 Surge:………………………………… 1 KVEN 61000-4-6 parasites HF conduits par le cable :………………………………… 10 V

Plus d'informations à www.ifm.com
