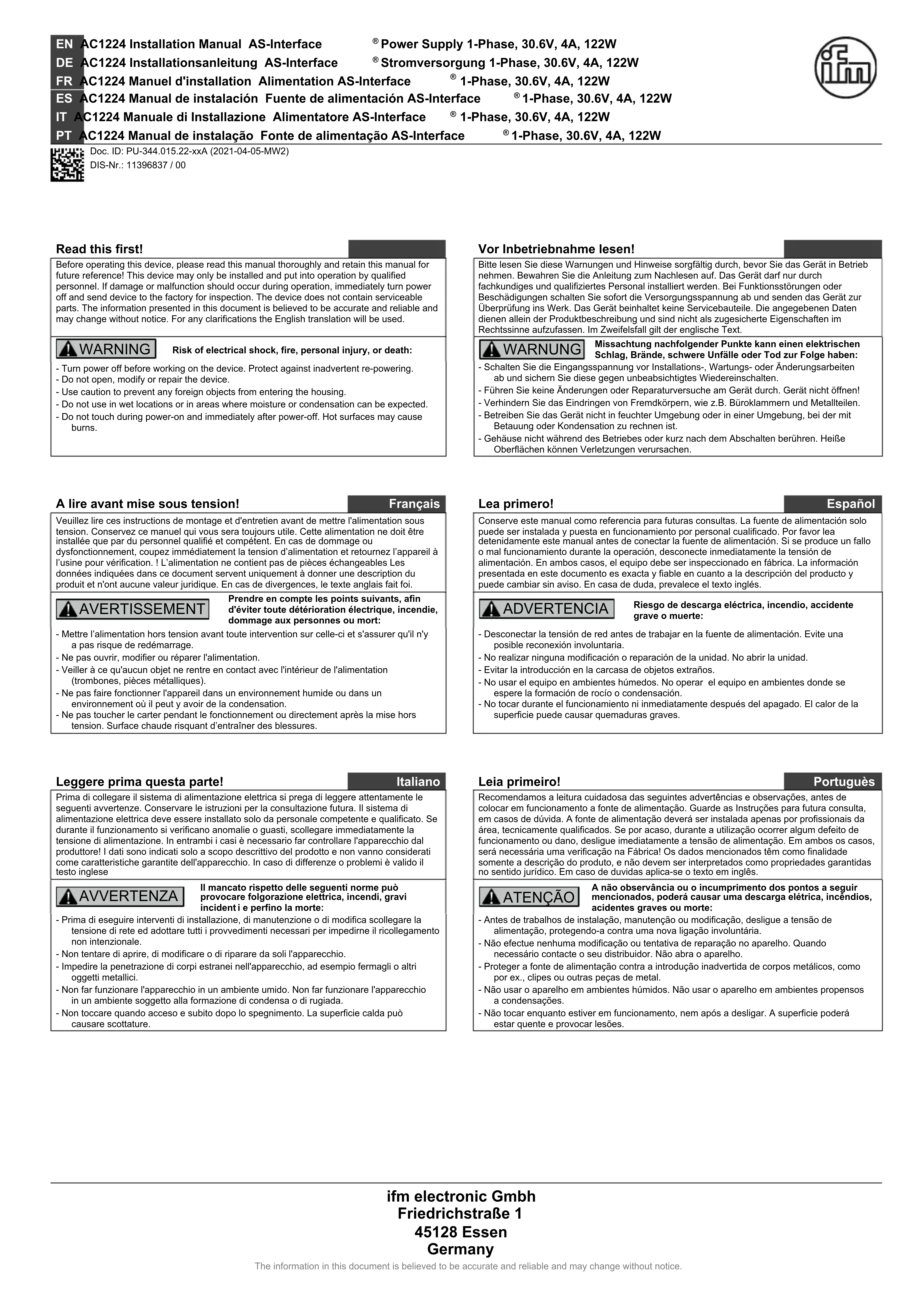

MODE D'EMPLOI AC1224 IFM

Veuillez lire ces instructions de montage et d'entretien avant de mettre l'alimentation sous tension. Conservez ce manuel qui vous sera toujours utile. Cette alimentation ne doit être installée que par du personnel qualifié et compétent. En cas de dommage ou dysfonctionnement, coupez immédiatement la tension d’alimentation et retournez l’appareil à l’usine pour vérification. ! L’alimentation ne contient pas de pièces échangeables Les données indiquées dans ce document servent uniquement à donner une description du produit et n'ont aucune valeur juridique. En cas de divergences, le texte anglais fait foi. Conserve este manual como referencia para futuras consultas. La fuente de alimentación solo puede ser instalada y puesta en funcionamiento por personal cualificado. Por favor lea detenidamente este manual antes de conectar la fuente de alimentación. Si se produce un fallo o mal funcionamiento durante la operación, desconecte inmediatamente la tensión de alimentación. En ambos casos, el equipo debe ser inspeccionado en fábrica. La informaciónpresentada en este documento es exacta y fiable en cuanto a la descripción del producto y puede cambiar sin aviso. En casa de duda, prevalece el texto inglés. AVERTISSEMENT Prendre en compte les points suivants, afin d'éviter toute détérioration électrique, incendie, dommage aux personnes ou mort: ADVERTENCIA Riesgo de descarga eléctrica, incendio, accidente grave o muerte: - Mettre l’alimentation hors tension avant toute intervention sur celle-ci et s'assurer qu'il n'y a pas risque de redémarrage. - Ne pas ouvrir, modifier ou réparer l'alimentation.- Veiller à ce qu'aucun objet ne rentre en contact avec l'intérieur de l'alimentation(trombones, pièces métalliques). - Ne pas faire fonctionner l'appareil dans un environnement humide ou dans unenvironnement où il peut y avoir de la condensation. - Ne pas toucher le carter pendant le fonctionnement ou directement après la mise horstension. Surface chaude risquant d’entraîner des blessures. - Desconectar la tensión de red antes de trabajar en la fuente de alimentación. Evite unaposible reconexión involuntaria. - No realizar ninguna modificación o reparación de la unidad. No abrir la unidad. - Evitar la introducción en la carcasa de objetos extraños. - No usar el equipo en ambientes húmedos. No operar el equipo en ambientes donde seespere la formación de rocío o condensación. - No tocar durante el funcionamiento ni inmediatamente después del apagado. El calor de lasuperficie puede causar quemaduras graves. Leggere prima questa parte! Italiano

. Le système AS-Interface

est une technologie de bus de terrain où un même câble à deux conducteurs fournit à la fois l’alimentation et les données. De ce fait, des alimentations spécifiques avec découplage de données sont nécessaires pour prévenir une perturbation de la tension de signal modulée sur le bus AS-Interface

Usage prévu L’appareil est conçu pour une installation dans une armoire et prévu pour un usage commercial de fourniture de courant à des systèmes de réseau AS-Interface

Sans dispositifs additionnels de sécurité adaptés à l’application finale, ne pas utiliser cet appareil dans un équipement où un dysfonctionnement pourrait causer des blessures corporelles graves ou mettre en péril la vie humaine. Si cet appareil est utilisé d’une façon ne correspondant pas à sa spécification, la protection qu’il fournit peut en être affectée. En cas de fonctionnement sans structure AS-Interface (par ex. dans un test en laboratoire), connecter un condensateur 470 μF/35 V entre les bornes AS-Interface + et AS-Interface – pour éviter des fluctuations de la tension de sortie. Instructions d’installation Installer l’appareil dans une armoire fournissant une protection contre les dangers électriques, mécaniques et d’incendie. Installer l’appareil sur un rail DIN conformément à la norme EN 60715, avec les bornes d’entrée du côté inférieur de l’appareil. Assurer un câblage correct en respectant toutes les prescriptions locales et nationales. Utiliser des câbles en cuivre appropriés, conçus pour une température de fonctionnement minimale de 60 °C à des températures ambiantes allant jusqu’à +45 °C, de 75 °C à des températures ambiantes allant jusqu’à +60 °C et de 90 °C à des températures ambiantes allant jusqu’à +70 °C. S’assurer que tous les fils des câbles entrent bien dans les bornes. Les vis des bornes inutilisés doivent être bien serrées. L’appareil est conçu pour les zones à degré de souillure 2 dans des environnements contrôlés. La condensation et le gel ne sont pas autorisés. L’armoire de l’appareil fournit un niveau de protection de IP20. Le boîtier ne fournit pas de protection contre les liquides renversés. L’appareil est conçu pour des zones de la catégorie de surtension II. L’appareil est conçu comme un équipement de « Classe de protection I » selon la norme CEI 61140. Ne pas utiliser sans connexion PE (terre de protection) correcte. L’appareil peut être alimenté à partir des réseaux TN, TT et IT. La tension continue entre les bornes d’entrée et le potentiel de la PE ne doit pas dépasser 300 Vac. Un dispositif de déconnexion doit être fourni pour l’entrée de l’appareil. L’appareil est conçu pour un refroidissement par convection et ne nécessite pas de ventilateur externe. Ne pas bloquer le flux d’air ni couvrir la grille de ventilation ! L’appareil est conçu pour des altitudes jusqu’à 2 000 m (6560ft). Respecter les distances d’installation minimales suivantes : 40 mm au-dessus, 20 mm en dessous, 5 mm à droite et à gauche. Augmenter les 5 mm à 15 mm si l’appareil adjacent est une source de chaleur. Lorsque l’appareil est en permanence chargé à moins de 50 %, les 5 mm peuvent être réduits à zéro. L’appareil est conçu, testé et approuvé pour des circuits de dérivation jusqu’à 20 A sans appareil de protection supplémentaire. Si un fusible externe est utilisé, ne pas utiliser de disjoncteurs inférieurs à la caractéristique 10A B ou 6A C pour éviter un déclenchement intempestif du disjoncteur. La température maximale de l’air environnant est de +70 °C (+158°F). La température de fonctionnement est la même que celle de l’air ambiant ou environnant et elle est définie 2 cm sous l’appareil. L’appareil est conçu pour fonctionner dans des zones où l’humidité relative se situe entre 10 % et 90 %. Description du fonctionnement La sortie est protégée électroniquement contre la marche à vide, la surcharge et le court-circuit. La LED OK verte AS-i indique une tension nominale de sortie d’un appareil en fonctionnement. La LED s’éteint dès que l’unité est en mode de surcharge. Pour des courants de sortie plus élevés, les appareils ne doivent pas être branchés en parallèle. Pour des tensions de sortie plus élevées, ne pas brancher en série les sorties des appareils. En cas de défaut interne, un circuit redondant limite la tension de sortie maximale à 55 V. La sortie se désactive et tente automatiquement de redémarrer. L’appareil est équipé d’un sélecteur manuel de plage d’entrée. En cas d’utilisation sur un réseau secteur 100-120 V, régler le commutateur sur la position 115 V. L’appareil est doté d’une fonction « mode d’adressage IR » sélectionnable au moyen d’un shunt à l’avant de l’unité. Ce mode d’adressage interrompt la communication de données sur le câble AS- Interface jaune. Les participants ayant une interface infrarouge peuvent alors recevoir rapidement une nouvelle adresse ID par l’intermédiaire d’une unité de programmation à infrarouge, sans devoir être déconnectés du câble AS-Interface. Après cela, le « Mode de communication » peut être à nouveau sélectionné pour redémarrer la communication de données. La LED rouge signale un mode IR activé et une communication désactivée sur le câble AS-Interface jaune. L’appareil est équipé d’un système de détection de défaut de terre qui surveille le réseau AS- Interface. Les défauts de terre détectés sont mémorisés et affichés via la LED rouge et signalés par un contact relais. Appuyer sur le bouton de réinitialisation pendant plus de 2 s pour effacer le signal de défaut. Appuyer sur le bouton de réinitialisation pendant moins de 2 s pour initier un défaut de terre afin de tester le défaut de terre. Il est essentiel de connecter la borne de blindage à la PE ou à la masse de la machine. Le réseau AS-Interface ne doit pas contenir d’autres détecteurs de défaut de terre ou de contrôleurs d’isolement. Le contact relais du défaut de terre (contact NO) s’ouvre en cas de détection de défaut de terre. Les pouvoirs de coupure sont max. 25 Vac ou 60 Vdc, 0,5 A. Caractéristiques techniques Sauf autre indication, toutes les valeurs sont des chiffres typiques spécifiés pour une tension d’entrée de 230 Vac 50 Hz, une charge de sortie de 30,6 V 4 A, une température ambiante de 25 °C et après un temps de démarrage de 5 minutes. Tension de sortie DC 30,6 V Nominale Plage de réglage Non réglable Réglage usine 30,6 V Courant de sortie 4 A Sous +60 °C ambiants 3 A Pour +70 °C ambiants Déduire linéairement entre +60 °C et +70 °C

Uniquement pour utilisation sur des réseaux AS-Interface

Limitation de courant >4,4 A Tension d’entrée AC AC 100-120 V / 220-240 V -15 % / +10 % sélection manuelle Fréquence du secteur 50 – 60 Hz ±6 % Courant d’entrée AC 2,0 / 1,15 A Pour 120 / 230 Vac Facteur de puissance 0,58 / 0,53 Pour 120 / 230 Vac Courant de démarrage d’entrée 45 / 50 A pk Pour 120 / 230 Vac, 40 °C, démarrage à froid

Rendement 89,0 / 90,0 % Pour 120 / 230 Vac Pertes de puissance 15,1 / 13,6 W Pour 120 / 230 Vac Immunité aux coupures secteur 56 / 60 ms Pour 120 / 230 Vac Plage de température -10…+70 °C Taille max. de fil (fil litz) 4 mm² Toutes les bornes Taille de fil AWG AWG 20-10 Toutes les bornes Diamètre max. de fil 2,8 mm Toutes les bornes Longueur de fil à dénuder 7 mm / 0.28inch Toutes les bornes Couple de serrage 1 Nm / 9 lb.inch Toutes les bornes Dimensions(lxhxp) 73x124x102 mm Sans rail DIN Poids 650 g / 1.43 lb Diagramme de fonctionnement GroundFaultGround Fault(red)Input Fuse &InputFilter
