Type de produit	Alimentation monophasée montable sur rail DIN pour système AS-Interface
Marque	IFM
Modèle	AC1256
Tension d'entrée AC	100-120 V / 200-240 V (±10 %, sélection automatique)
Fréquence secteur	50 - 60 Hz ±6 %
Courant d'entrée	1,44 A (120 V) / 0,86 A (230 V)
Tension de sortie DC	30,6 V (non réglable)
Courant de sortie	2,8 A (jusqu'à +70 °C ambiants)
Limitation de courant	2,9 A
Puissance de sortie	85,68 W (typique)
Rendement	86,9 % (120 V) / 88,0 % (230 V)
Dimensions (L x H x P)	40 x 124 x 120 mm (sans rail DIN)
Poids	540 g
Température de fonctionnement	-25 °C à +70 °C (réduction de courant au-dessus de 2000 m)
Humidité relative	5 % à 95 % (sans condensation)
Indice de protection (boîtier)	IP20
Classe de protection électrique	Classe I (connexion PE obligatoire)
Catégorie de surtension	OVC III (jusqu'à 4 kV, CEI 60664-1)
Fonctions de protection	Protection électronique contre marche à vide, surcharge, court-circuit ; protection contre surchauffe ; limitation de tension de sortie à 36 V en cas de défaut interne
Indication optique	LED verte AS-i : allumée en fonctionnement normal, éteinte en surcharge
Maintenance et nettoyage	Aucune maintenance par l'utilisateur ; ne pas ouvrir ; nettoyer uniquement avec un chiffon sec si nécessaire
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur ; retour à l'usine en cas de dysfonctionnement
Conformité	NEC Class 2, adapté aux réseaux TN, TT et IT
Information générale	Installation dans une armoire, sur rail DIN EN 60715, réservé à un usage commercial, uniquement pour systèmes AS-Interface

FOIRE AUX QUESTIONS - AC1256 IFM

Quelle est la tension de sortie de l'AS1256 IFM ?

La tension de sortie est de 30,6 V DC (non réglable) pour une alimentation de systèmes AS-Interface.

Quel type de tension d'entrée est requis ?

L'appareil accepte une tension d'entrée AC 100-120 V ou 200-240 V avec sélection automatique, à une fréquence de 50-60 Hz.

Quelle est la signification de la LED verte AS-i ?

La LED verte AS-i indique que la sortie est à la tension nominale et que l'appareil fonctionne normalement. Elle s'éteint en cas de surcharge.

Puis-je brancher plusieurs AS1256 en parallèle ou en série ?

Non, les appareils ne doivent pas être branchés en parallèle pour augmenter le courant, ni en série pour augmenter la tension. Chaque sortie doit être utilisée indépendamment.

Quelles sont les protections intégrées à l'alimentation ?

L'appareil dispose d'une protection électronique contre la marche à vide, la surcharge et le court-circuit, ainsi qu'une protection contre la surchauffe et une limitation de tension de sortie à 36 V en cas de défaut interne.

Comment installer l'AS1256 ?

Installez l'appareil sur un rail DIN selon la norme EN 60715, dans une armoire offrant une protection contre les dangers électriques, mécaniques et d'incendie. Les bornes d'entrée doivent être en bas. Respectez les distances minimales : 40 mm au-dessus, 20 mm en dessous, 5 mm sur les côtés (15 mm si source de chaleur).

Quel type de câble utiliser et comment le connecter ?

Utilisez des câbles en cuivre adaptés à la température ambiante (60 °C jusqu'à +45 °C, 75 °C jusqu'à +60 °C, 90 °C jusqu'à +70 °C). La section maximale est de 4 mm² pour du fil litz, avec une longueur de dénudage de 7 mm. Serrez les vis à 1 Nm.

L'appareil peut-il être utilisé en extérieur ou dans un environnement humide ?

Non, l'indice de protection est IP20 (protection contre les solides >12 mm, pas contre l'eau). L'humidité relative doit être comprise entre 5 % et 95 % sans condensation. L'installation doit être dans un environnement contrôlé (degré de pollution 2).

Que faire en cas de surchauffe ou de défaut ?

En cas de surchauffe, la sortie se désactive automatiquement et redémarre après refroidissement. En cas de défaut interne, la sortie se désactive et tente de redémarrer automatiquement. Si le problème persiste, coupez l'alimentation et retournez l'appareil à l'usine pour vérification.

Puis-je utiliser un disjoncteur externe ?

Oui, un dispositif de déconnexion doit être fourni. Si vous utilisez un fusible externe, choisissez un disjoncteur de caractéristique 10A B ou 6A C minimum pour éviter un déclenchement intempestif. L'appareil est conçu pour des circuits de dérivation jusqu'à 20 A sans protection supplémentaire.

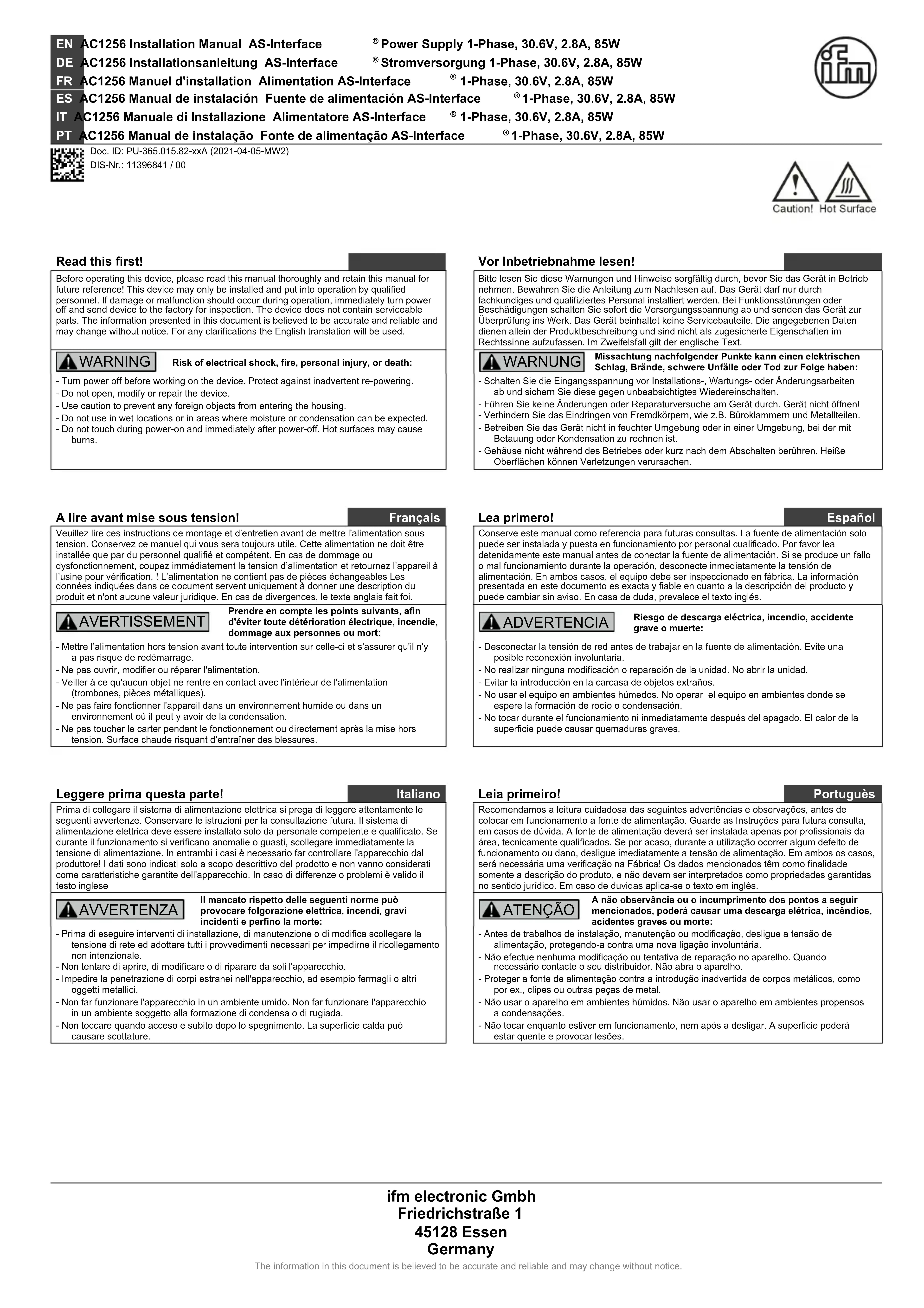

MODE D'EMPLOI AC1256 IFM

A dire avant mise sous tension!

Français

Veuiliez ire ces instructions de montage et d'entretien avant demettre l'alimentation sous tension. Conserverez ce manuel qui vous sera toujours utile. Cette alimentation ne doitetre installee que par du personnel qualifie et competet. En cas de dommage ou dysfonctionnement, coupze immediatement la tension d'alimentation et returnez l'appareil a l'esine pour verification. ! L'alimentation ne content pas de pieces échéangeables Les données induquées dans ce document seront uniquement à donner une description du produit et n'ont aucune valeur juridique. En cas de divergences, le texte anglais fait foi.

Prenrende en compte les points suivants, afin d'évitter toute détiération électrique, incendie, dommage aux personnes ou mort:

• Mettre l'alimentation hors tension avant toute intervention sur cette-ci et s'assurer qu'il n'y a pas risque de redémarrage.
• Ne pas ouvrir, modifier ou réparer l'alimentation.
• Veilier à ce qu'aucun objecte ne rente en contact avec l'intérieur de l'alimentation (trombones, pieces metalliques).
• Ne pas faire fonctionner l'appareil dans un environnement humide ou dans un environnement où il peut y avoir de la condensation.
• Ne pas toucher le carte pendant le fonctionnement ou directement après la mise hors tension. Surface chaudeau risquant d'entraîner des blessures.

Lea primo!

Espanol

Description du produit

L'appareil AC1256 est une alimentation d'entrée monophasée montable sur rail DIN, fournissant la tension sector pour le système AS-Interface. Le système AS-Interface est une technologie de bus de terrain ou un même cable à deux conducteurs fournir à la fois l'alimentation et les données. De ce fait, des alimentations spécifiques avec découplage de données sont nécessaires pour prévenir une perturbation de la tension de signal modulée sur le bus AS-Interface.

La sortie de l'appareil respecte les exigences pour une source d'alimentation limite en NEC Class 2.

Usage prévu

L'appareil est donc pour une installation dans une armoire et prévu pour un usage commercial de fourniture de courant à des systèmes de réseau AS-Interface.

Sans disposits additionnels de sécurité adaptés à l'application finale, ne pas utiliser cet apparéil dans un équipement où un dysfonctionnement pourrait causeurs des blessures corporelles graves ou mettre en périt la vie humaine.

Si cet apparéil est utilisé d'une façon ne correspondant pas à sa spécification, la protection qu'il fournit peut en être affectée.

En cas de fonctionnement sans structure AS-Interface (par ex. dans un test en laboratoire), connecter un condensateur 470~ F / 35V entre les bornes AS-Interface ^+ et AS-Interface - pour éviter des fluctuations de la tension de sortie.

Si cet apparéil est utilisé d'une façon ne correspondant pas à sa spécification, la protection qu'il fournit peut en être affectée.

Sans mesures supplémentaires pour réduire le courant d'entrée harmonique (PFC), l'alimentation ne convient pas à une connexion au système de réseau public dans des environnementes résidentsiels, commerciaux et d'industrie légère. Aucune mesure supplémentaire n'est nécessaire pour une utilisation dans des environnementles industriels. Des exceptions existent pour divers pays hors de l'Union europeenne et peuvent être déterminées localement.

Installer l'appareil dans une armoire fournissant une protection contre les dangers électriques, mécaniques et d'incendie.

Installer l'appareil sur un rail DIN conformément à la norme EN 60715, avec les bornes d'entrée du côte inférieur de l'appareil.

Assurer un cablage correct en respectant toutes les prescriptions locales et nationales. Utiliser des cables en cuivre appropriés, concours pour une température de fonctionnement minimale de 60^ à des Températures ambiantes allant jusqu'à +45 °C, de 75 °C à des Températures ambiantes allant jusqu'à +60 °C et de 90 °C à des Températures ambiantes allant jusqu'à +70 °C. S'assurer que tous les fils des cables entrent bien dans les bornes. Utiliser des embouts pour les fils sur les bornes d'entree. Les vis des bornes inutilisés doivent ettre bien serrées.

L'appareil est donc pour les zones à degré de souillure 2 dans des environnementés contrôlés. La condensation et le gel ne sont pas autorisés.

L'armoire de l'appareil fournit un niveau de protection de IP20. Le boîtier ne fournit pas de protection contre les liquides renversés.

L'appareil est uncon pour des zones de la catégorie de surtension II. Sous une altitude de 2000m , l'appareil est testé pour résister à des tensions de chic jusqu'à 4 kV, ce qui correspond à OVC III selon la norme CEI 60664-1.

L'appareil est donc comme un équipement de « Classes de protection I » selon la norme CEI 61140. Ne pas utiliser sans connexion PE (terre de protection) correcte.

L'appareil peut être alimenté à partir des réseaux TN, TT et IT. La tension continue entre les bornes d'entrée et le potentiel de la PE ne doit pas dépasser 300 Vac.

Un dispositif de déconnexion doit être fourni pour l'entrée de l'appareil.

L'appareil est concu pour un refroidissement par convection et ne nécessite pas de ventilateur externe. Ne pas bloquer le flux d'air ni couvr la grille de ventilation!

L'appareil est uncon pour des altitudes jusqu'à 5 000 m (16400ft). Au-dessus de 2 000 m (6560ft), une réduction du courant de sortie est nécessaire.

Respecter les distances d'installation minimales suivantes : 40 mm au-dessus, 20 mm en dessous, 5 mm à droite et à gauche. Augmenter les 5 mm à 15 mm si l'appareil adjacent est une source de chaleur. Lorsque l'appareil est en permanence charge à moins de 50 %, les 5 mm peuvent être réduits à zero.

L'appareil est conçu, testé et approvou pour des circuits de dérivation jusqu'à 20 A sans apparéil de protection supplémentaire. Si un fusible externe est utilisé, ne pas utiliser de disjoncteurs inférieurs à la caractéristique 10A B ou 6A C pour éviter un déclenchement intempôt du disjoncteur.

La température maximale de l'air environnant est de +70^ (+158^) . La température de fonctionnement est la même que celle de l'air ambient ou environnant et elle est définie 2 cm sous l'appareil.

L'appareil est concu pour fonctionner dans des zones ou l'humidité relative se situe entre 5 % et 95 %.

Description du fonctionnement

La sortie est protégée électroniquement contre la marche à vide, la surcharge et le court-circuit.

La LED OK verte AS-i indique une tension nominale de sortie d'un apparéil en fonctionnement. La LED s'étéintès que l'unité est en mode de surcharge.

L'appareil est équipé d'une protection contre la surchauffe. En cas de température élevée, la sortie se désactive et redémarre automatiquement après s'être refroidie.

Pour des courants de sortie plus élevés, les appareils ne doivent pas été branchés en parallele. Pour des tensions de sortie plus élevées, ne pas brancher en série les sorties des appareils.

En cas de défaut interne, un circuit redondant limite la tension de sortie maximale à 36 V. La sortie se désactive et tente automatiquement de reédémarrer.

Charactéristiques techniques

Sauf autre indication, toutes les valeurs sont des chiffres typiques spécifiés pour une tension d'entée de 230 Vac 50 Hz, une charge de sortie de 30,6 V 2,8 A, une température ambiente de 25^ et après un temps de démarrage de 5 minutes.

Tension de sortie DC 30,6 V Nominale

Plage de réglage Non régliable Réglage usine 30,6 V

Courant de sortie 2,8 A Sous +70^ ambients

Uniquemment pour utilisation sur des reseaux AS-Interface

Limitation de courant	2,9 A
Tension d'entrée AC	AC 100-120 V / 200-240 V	±10 %, sélection auto
Fréquence du secteur 50 - 60 Hz ±6 %
Courant d'entrée AC 1,44 / 0,86 A Pour 120 / 230 Vac
Facteur de puissance 0,56 / 0,47 Pour 120 / 230 Vac
Courant de démarrage d'entrée	3 / 3 A pk Pour 120 / 230 Vac, indépendant de la temp.
Rendement 86,9 / 88,0 % Pour 120 / 230 Vac
Pertes de puissance 12,9 / 11,6 W Pour 120 / 230 Vac
Immunité aux coupures secteur	98 / 96 ms Pour 120 / 230 Va
Plage de température	-25...+70 °C
Taille max. de fil (fil litz)	4 mm²
Taille de fil AWG	AWG 20-10
Diamètre max. de fil 2,8 mm
Longueur de fil à dénuder	7 mm / 0.28inch
Couple de serrage	1 Nm / 9 lb.inch
Dimensions(Ixhxp)	40x124x120 mm	Sans rail DIN
Poids	540 g / 1.19lb

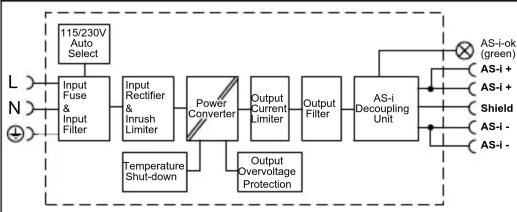

Diagramme de fonctionnement

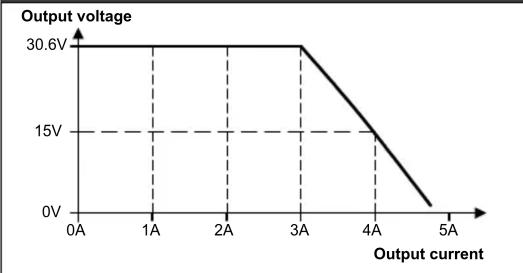

\section*{Caracteristique de sortie}

Plage de température
