MODE D'EMPLOI E70485 IFM

1 Remarque préliminaire

Action à faire

Retour d'information, résultat

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
• C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

3 Fonctionnement et caractéristiques

La prise vampire mène la tension AS-i et l'alimentation externe en 24 V du câble plat au connecteur femelle M12.

Courant max. 4 A.

E70485 / E70486

La prise vampire mène la tension AS-i du câble plat au connecteur femelle M12.

Courant max. 4 A.

Les prises vampire E70485 et E70486 se désignent par l'orientation du connecteur femelle M12 (clavette).

3 1

E70485 1: AS-i + 3: AS-i -

1 3

E70486 1: AS-i + 3: AS-i -

1 3

E70487 1: AS-i + 2: AUX - 3: AS-i + 4: AUX +

4 Montage

Mettre l'installation hors tension.

• Choisir une surface de montage plane et fixer la prise vampire sur la surface de montage (trou de montage 1). La vis de montage n'est pas fournie.

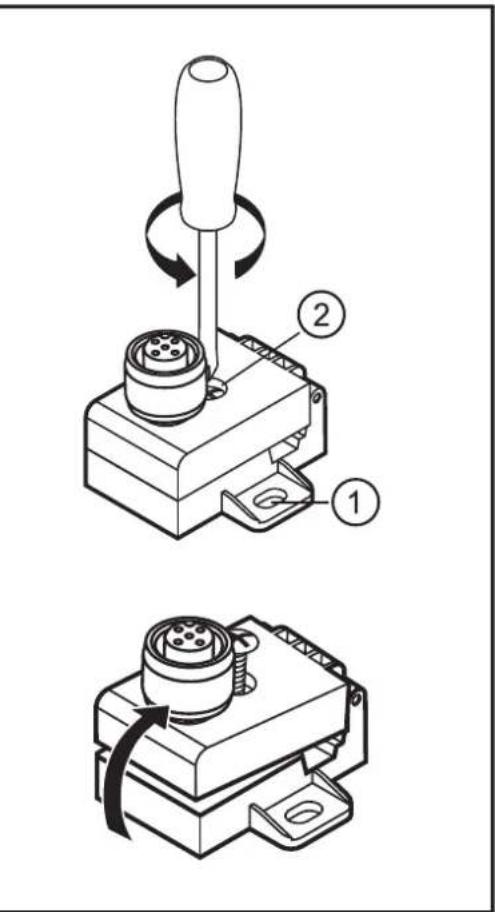

Desserer la vis 2 (fournie) et ouvrir l'appareil.

1: trou de démontage 2: Vis (couple de serrage 1,65 Nm)

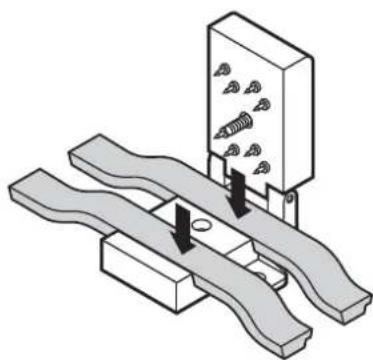

Insérer le câble plat AS-i jaune pour la tension AS-i dans le conduit du câble plat marqué en jaune. Insérer le câble noir pour la tension auxiliaire externe dans l'autre conduit de câble plat (seulement E70487). Assurer le bon positionnement du câble dans le guide profilé.

Fermer la partie supérieure.

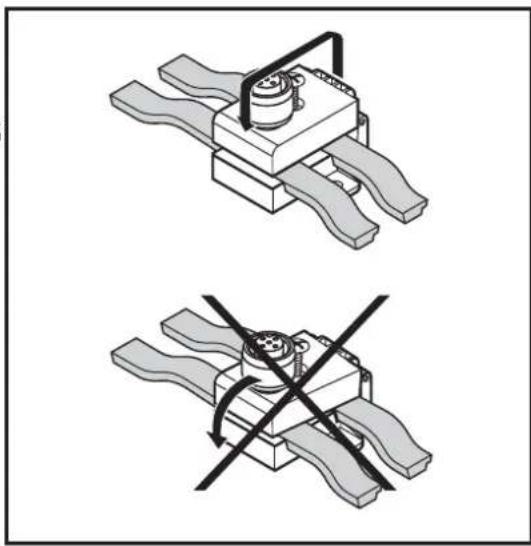

Soulever d'abord la partie supérieure et puis la placer sur l'embase en parallèle afin que la partie supérieure ne soit pas coincée. Ainsi, un percement vertical du câble plat par les contacts est garanti.

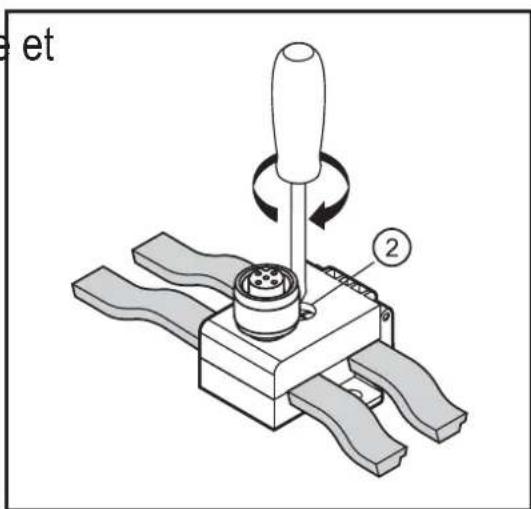

Presser la partie supérieure contre l'embase et serrer la vis 2 fermement. Couple de serrage 1,65 Nm.

Obturer les extrémités ouvertes du câble plat par la terminaison pour câble plat (E70413, à commander séparément) afin d'assurer l'indice de protection.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
