MODE D'EMPLOI TA3131 IFM
Notice de Montage Transmetteur de température
efectorsoo
TA3131

Contenu

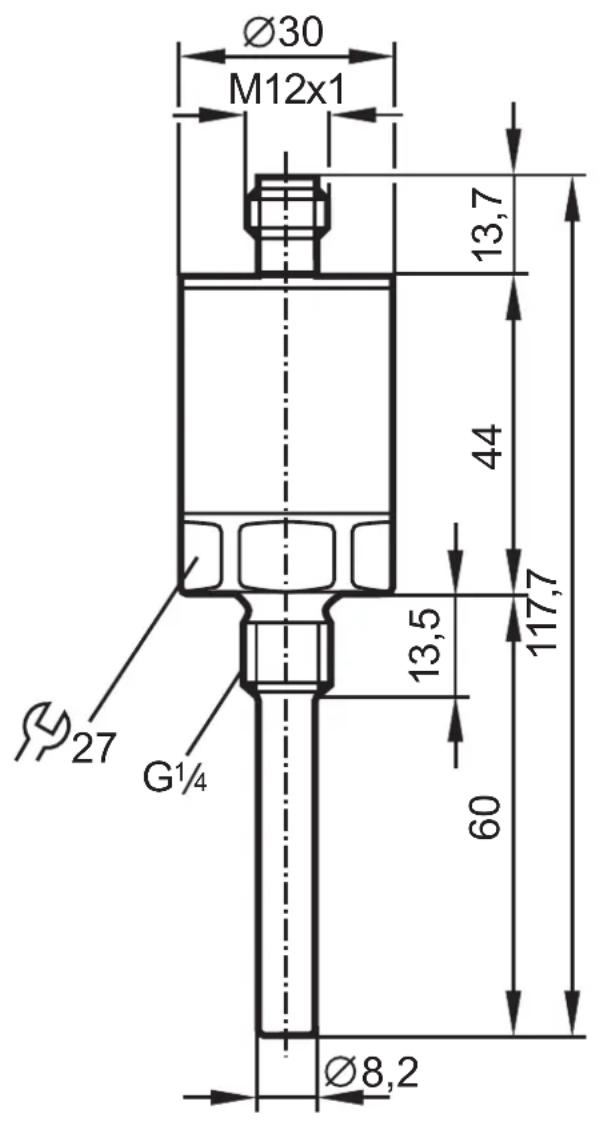

1 Fonctionnement et caractéristiques 2 2 Montage. 3 3 Raccordement électrique 3 4 Dimensions 4 5 Données techniques 5
1 Fonctionnement et caractéristiques
Le transmetteur de température détecte la température actuelle du fluide et la convertit en un signal de sortie analogue.(4... 20mA).
- Etendue de mesure: -50... 150°C / -58... 302°F
- Élément de mesure: 1 x Pt 1000 selon DIN EN 60751, classe A
- Tenue à la température

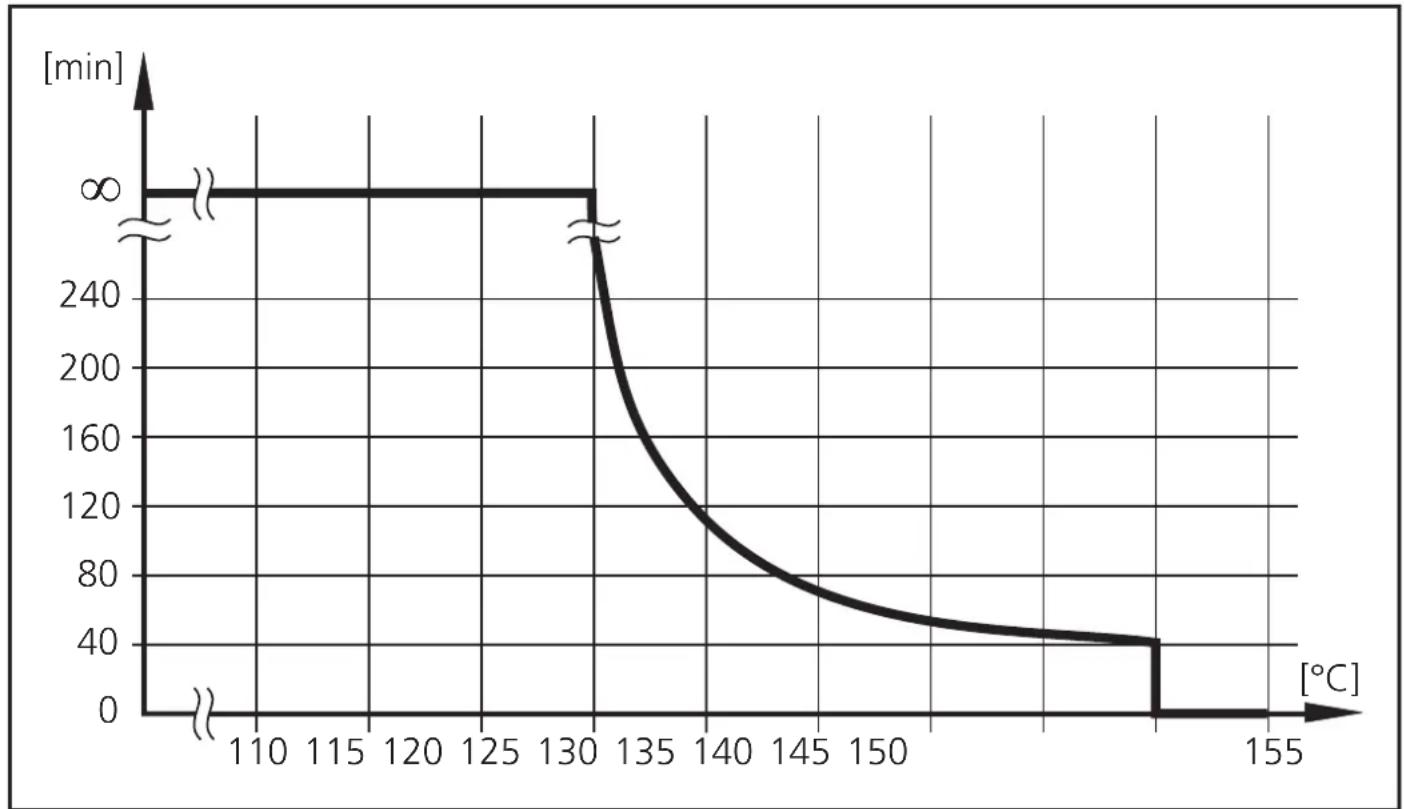

Temps de fonctionnement maximum en fonction de la température du fluide
2 Montage

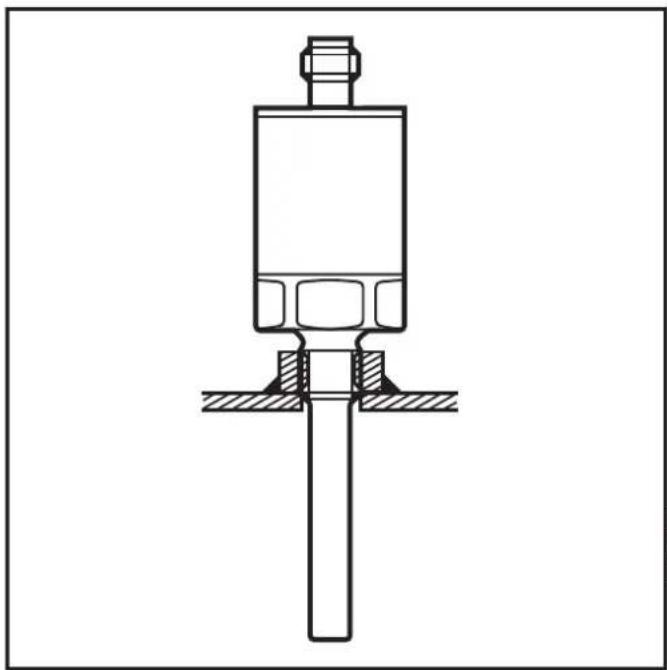

Monter l'appareil sur raccord process G_4^1

3 Raccordement électrique

L'appareil ne doit être monté que par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Alimentation selon EN50178, TBTS, TBTP.
Mettre l'installation hors tension. Raccorder l'appareil comme suit :

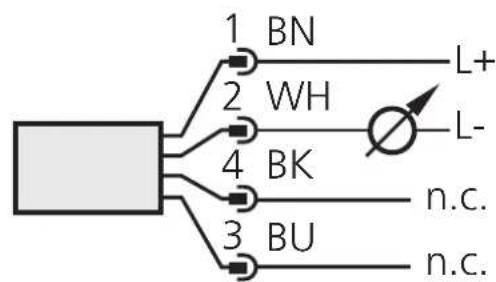

Couleurs des fils conducteurs des connecteurs fémelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir). n. c. = non raccordée.

5 Données techniques
| Tension d'alimentation [V]............10 ... 30 DC1)Protection: inversion de polarité, surchargesSortie analogique............4 ... 20 mACharge maxi [Ω]............500 |
| Etendu de mesure [°C / °F]............-50...150 / -58...302Elément de mesure............1 x Pt 1000 selon DIN EN 60751, classe AExactitude [K]............± 0,4Répétabilité [K]............± 0,1Résolution [°C / °F]............< 0,02 / 0,04Temps de réponse dynamique (selon DIN EN 60751) [s]............T05 = 1 / T09 = 3 |
| Boîtier............inox (1.4404 / 316L); inox (1.4301 / 304)inx (1.4305 / 303); PAMatières en contact avec le fluide............inox (1.4404 / 316L)Température ambiente [°C]............-25 ... 70Température de stockage [°C]............-40 ... 100Tenue en pression [bar]............400Protection............IP68 / IP 69K / IIITenue aux chocs [g]............50 (DIN / CEI 68-2-27, 11ms)Tenue aux vibrations [g]............20 (DIN / CEI 68-2-6, 10 - 2000 Hz)CEMEN 61000-4-2 ESD (décharges électrique):............4 / 8 KVEN 61000-4-3 HF rayonnement HF:............10 V/mEN 61000-4-4 transitoires électriques rapides............2 / 1 KVEN 61000-4-5 ondes de chic:............0,5 / 1 KVEN 61000-4-6 parasites HF conduits par le cable:............10 V |
1) selon EN50178, TBTS, TPTB
