| Type de produit | Transmetteur de température efector600® |
| Marque | IFM |
| Modèle | TA3130 |
| Catégorie | Capteur de température |
| Plage de mesure | 0…140°C / 32…284°F |
| Élément de mesure | Pt1000 selon DIN EN 60751, classe A |
| Sortie signal | 4…20 mA analogique |
| Raccord process | G 1/4 |
| Alimentation | TBTS/TBTP selon EN50178 |
| Raccordement électrique | 4 fils (BN: L+, WH: L-, BK: n.c., BU: n.c.) |
| Matériau du boîtier | Acier inoxydable (estimation) |
| Poids approximatif | 100 g |
| Température de fluide max | 155°C (temporaire) |
| Instructions de montage | Monter sur raccord G 1/4, serrer fermement |
| Nettoyage | Nettoyer avec un chiffon doux et sec |
| Sécurité | Installation par un électricien qualifié, respect des normes nationales et internationales |
| Réparabilité | Réparation par un électricien qualifié |
FOIRE AUX QUESTIONS - TA3130 IFM
Questions des utilisateurs sur TA3130 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur de température au format PDF gratuitement ! Retrouvez votre notice TA3130 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TA3130 de la marque IFM.
MODE D'EMPLOI TA3130 IFM
Transmetteur de température
efector600®
TA3130
701926 / 01 12 / 2012

1 Fonctionnement et caractéristiques
Le transmetteur de température détecte la température actuelle du fluide et la convertit en un signal de sortie analogique.(4... 20mA).
- Etendue de mesure: 0... 140°C / 32... 284°F
- Elément de mesure: 1 x Pt 1000 selon DIN EN 60751, classe A
- Tenue à la température

line

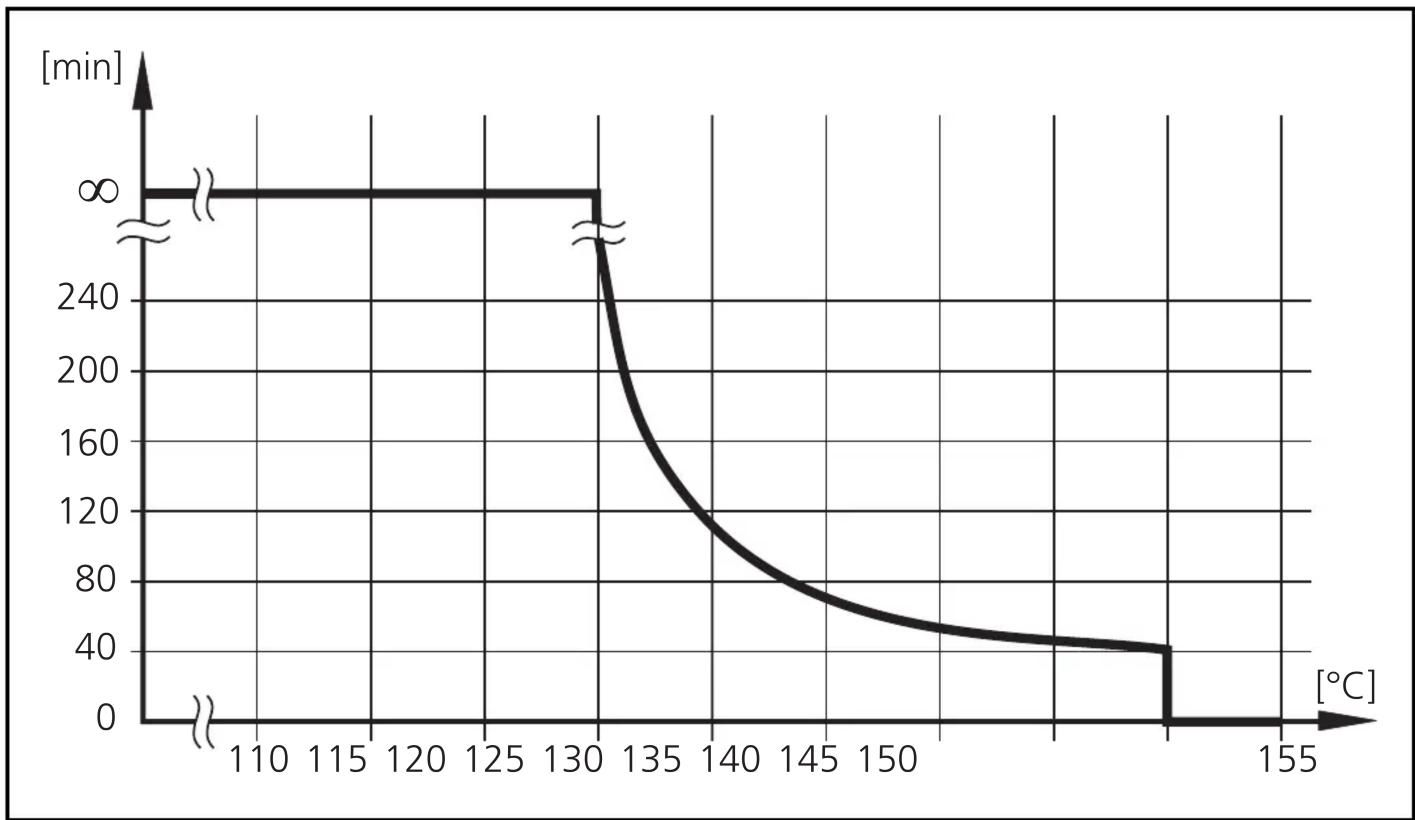

| Temperature [°C] | Time [min] | | ---------------- | ---------- | | 110 | 0 | | 130 | 0 | | 155 | 0 |Temps de fonctionnement maximum en fonction de la température du fluide
2 Montage

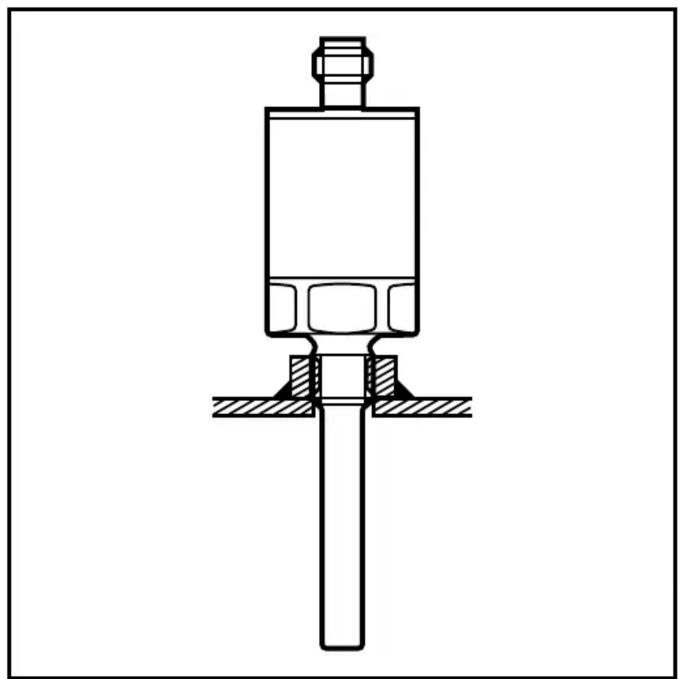

▶ Monter l'appareil sur raccord process G 1/4. ▶ Serrer fermement.

L'appareil ne doit être monté que par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Alimentation selon EN50178, TBTS, TBTP.
Par rapport à UL : Pour utilisation dans un circuit basse tension avec protection contre les courants de surcharge selon UL873 tableau 28.1 ou Imax = 100/Ub (Ub = tension du circuit).

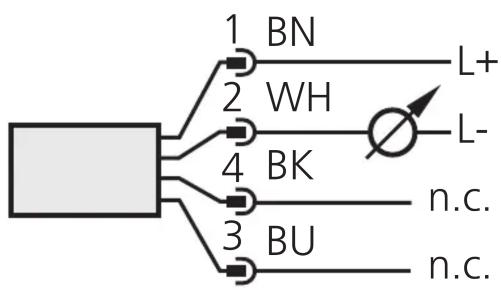

▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil comme indiqué sur l'étiquette.
Couleurs des fils conducteurs des connecteurs femelles ifm:
