| Type de produit | Transmetteur de température |
| Marque | IFM |
| Modèle | TA3437 |
| Plage de mesure | 0...100 °C / 32...212 °F |
| Élément de mesure | Pt1000 selon DIN EN 60751, classe A |
| Signal de sortie | 4...20 mA (analogique) |
| Alimentation | TBTS, TBTP selon EN50178 |
| Montage | Raccord process G 1/2, bagues progressives, adaptateurs |
| Couple de serrage maxi | 30...50 Nm |
| Raccordement électrique | Par électricien qualifié |
| Fonctions principales | Détection de température du fluide, conversion en signal analogique |
| Sécurité électrique | Respecter les règlements nationaux et internationaux; mise hors tension avant raccordement |
| Couleurs des fils | BN (brun), WH (blanc), BU (bleu), BK (noir), n.c. (non raccordée) |
| Conformité UL | Circuit avec protection contre les surcharges selon UL873 |
| Précautions de montage | Graisser légèrement les surfaces de contact avec pâte lubrifiante appropriée |
FOIRE AUX QUESTIONS - TA3437 IFM
Questions des utilisateurs sur TA3437 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Contrôleur de température au format PDF gratuitement ! Retrouvez votre notice TA3437 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TA3437 de la marque IFM.
MODE D'EMPLOI TA3437 IFM
Transmetteur de température
efector6oo
TA3437

1 Fonctionnement et caractéristiques
Le transmetteur de température détecte la température actuelle du fluide et la convertit en un signal de sortie analogue.(4...20mA).
- Etendue de mesure: 0...100 °C / 32...212 °F
- Élément de mesure: 1 x Pt 1000 selon DIN EN 60751, classe A
- Tenue à la température

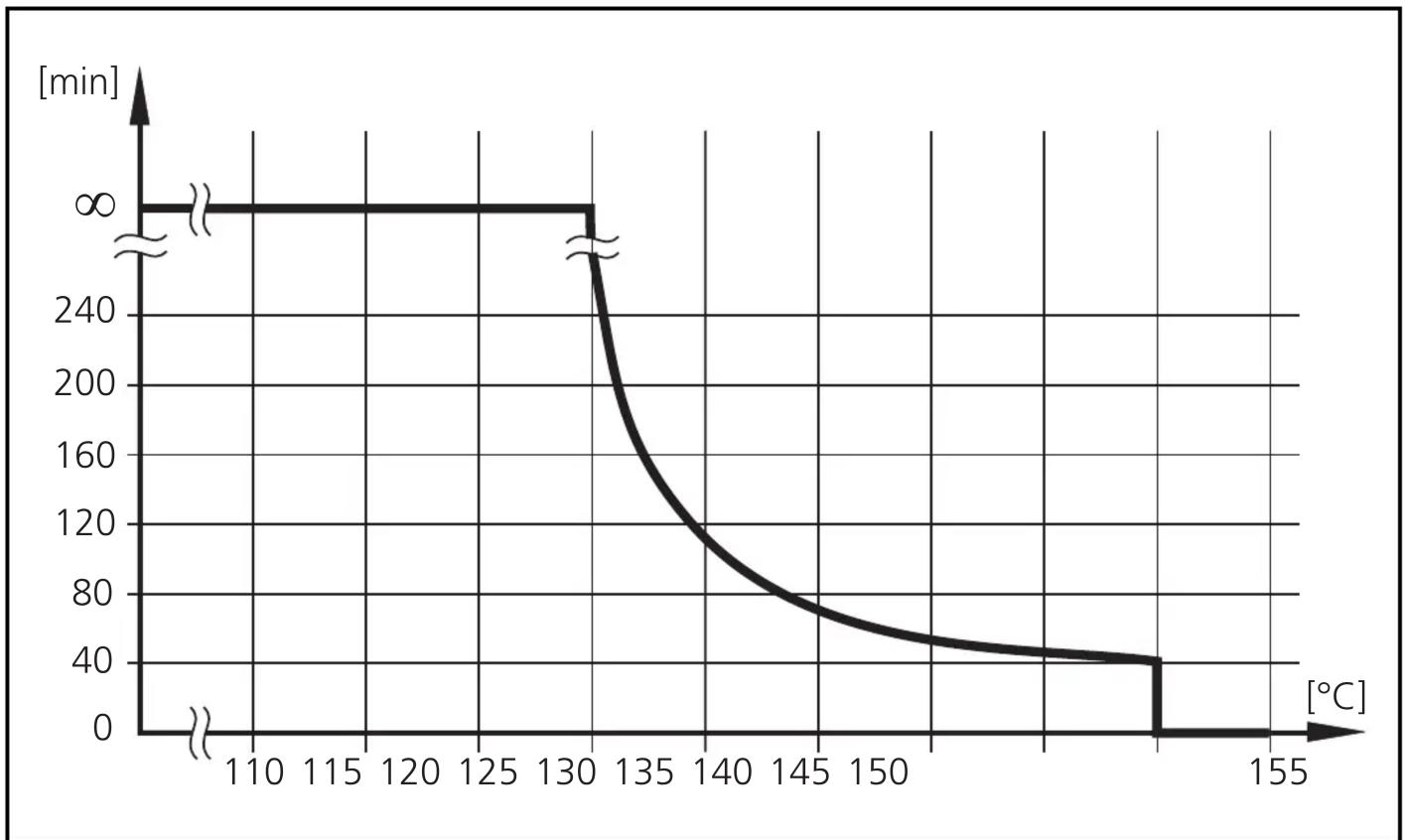

Temps de fonctionnement maximum en fonction de la température du fluide

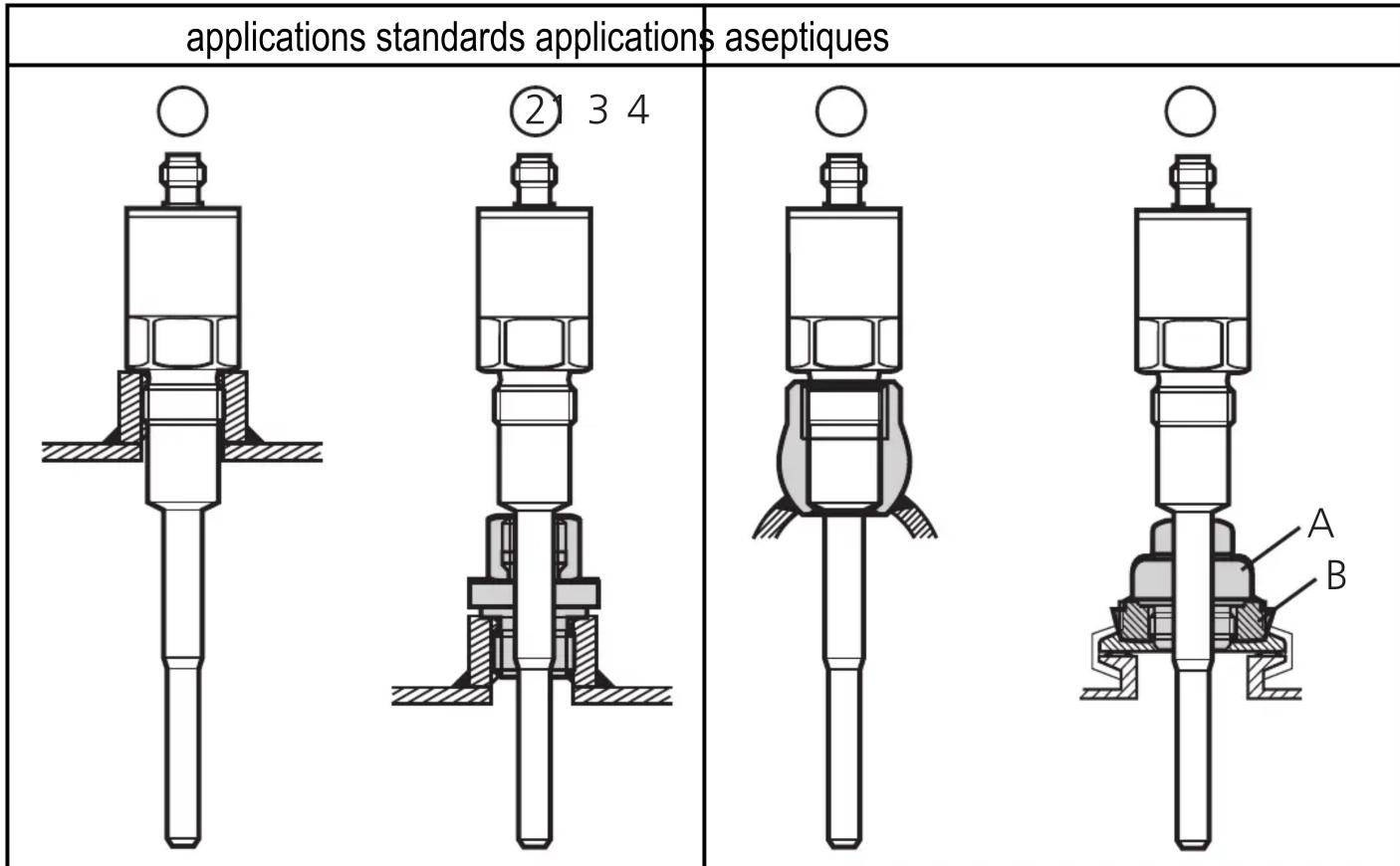

2 Montage
Vous avez les possibilités suivantes:
- Montage sur raccord process G 1/2.
- Montage avec bagues progressives E30016 (G½) ou E30024 (½“ NPT).
- Montage dans raccords à souder E30055 (sphérique) ou E30056 (collette).
- Montage avec adaptateur autoserrant pour applications aseptiques E34110 (A) et adaptateur process (B).
Graisser légèrement les surfaces de contact entre le capteur et l'adaptateur avec une pâte lubrifiante qui est appropriée et homologuée pour l'application.
Pour des informations sur le montage dans des adaptateurs / bagues progressives, veuillez vous référer aux instructions jointes aux articles correspondants.

couple de serrage maximal : 30…50 Nm
3 Raccordement électrique

L'appareil ne doit être monté que par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Alimentation selon EN50178, TBTS, TBTP.
Par rapport à UL: Pour utilisation dans un circuit à tension avec protection contre les courants de surcharge selon UL873 tableau 28.1 ou lmax = 100/Ub (Ub = tension du circuit).

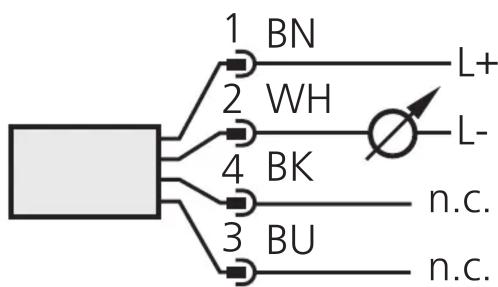

Mettre l'installation hors tension. Raccorder l'appareil comme suit :


Couleurs des fils conducteurs des connecteurs fémelles ifm: 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir); n. c. = non raccordée.
