MODE D'EMPLOI TA3171 IFM
Notice de Montage Transmetteur de température
efector6oo
TA3171
FR
704729 / 02 11 / 2010
Contenu
1 Fonctionnement et caractéristiques 2
2 Montage 3
3 Raccordement electrique 3
4 Dimensions. 4
5Données techniques 5
1 Fonctionnement et caractéristiques
Le transmetteur de température detecte la température actuelle du fluide et la convertit en un signal de sortie analogue.(4 ... 20mA).
- Etendue de mesure: -50 ... 150°C / -58 ... 302°F
- Élement de mesure: 1 x Pt 1000 selon DIN EN 60751, classe A

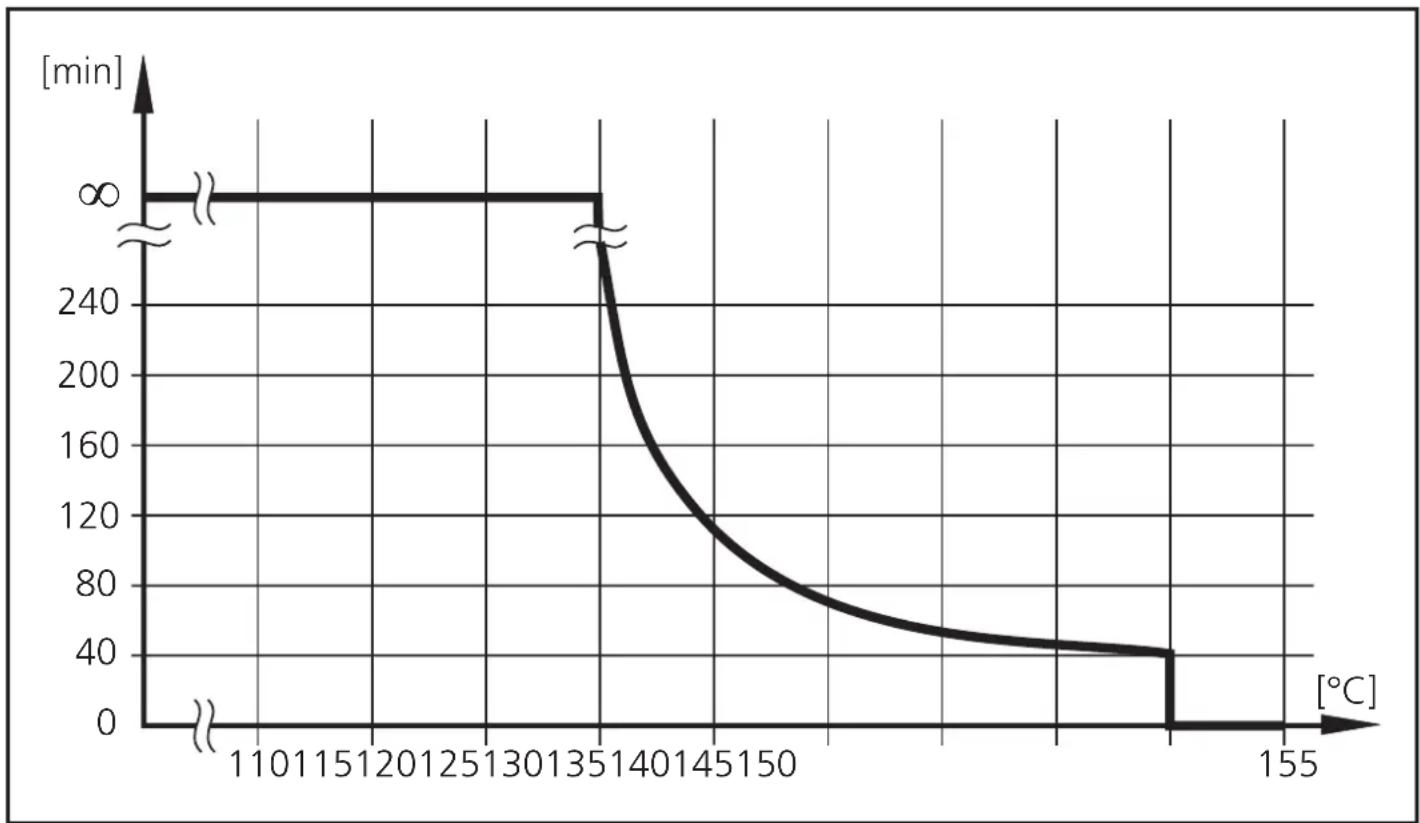

- Tenue à la température
Temps de fonctionnement maximum en fonction de la température du fluide

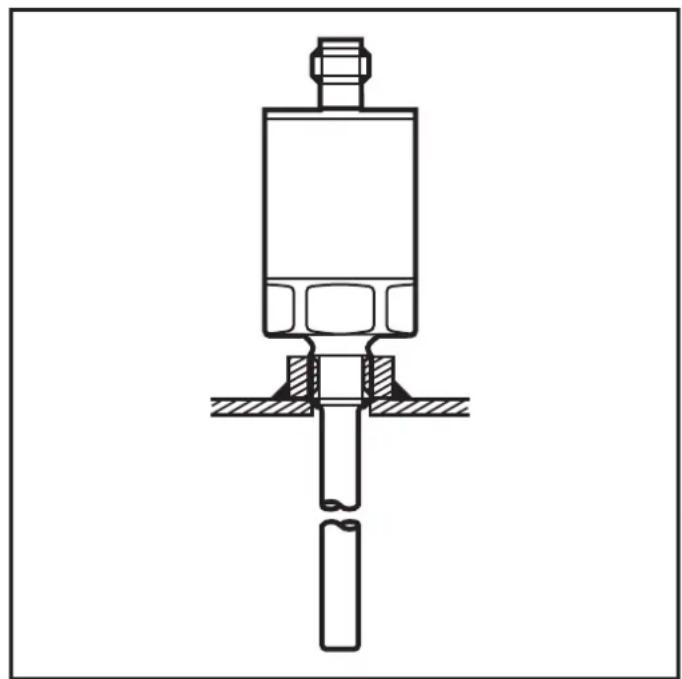

2 Montage
Monter l'appareil sur raccord process G%
3 Raccordement electriqu
L'appareil ne doit être monté que par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Alimentation selon EN50178, TBTS, TBTP.
Mettre l'installation hors tension.

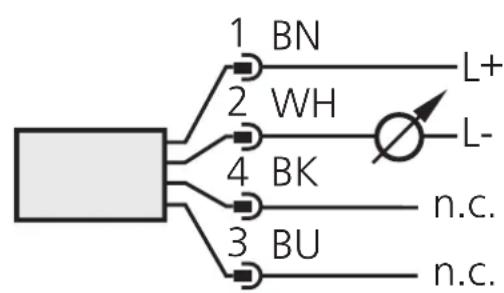

Raccorder l'appareil comme suit :
Couleurs des fils conducteurs des connecteurs fémelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir). n.c. = non raccordée.

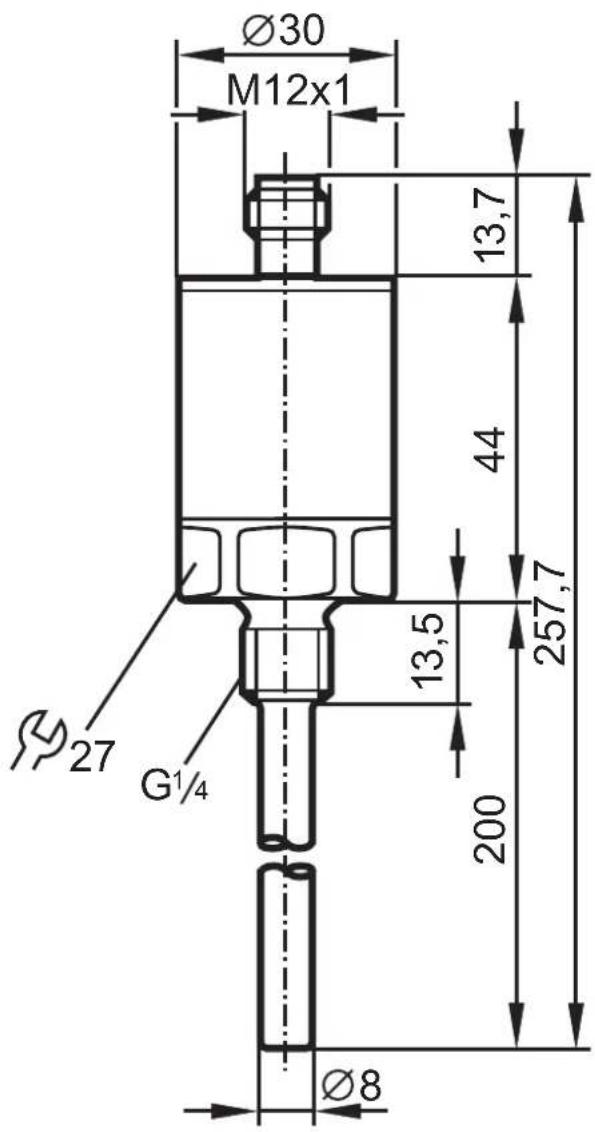

4 Dimensions
5 Données techniques
| Tension d'alimentation [V]............10 ... 30 DC1)Protection: inversion de polarité, surchargesSortie analogique............4 ... 20 mACharge maxi [Ω]............500 |
| Etendu de mesure [°C / °F]............-50...150 / -58...302Elément de mesure............1 x Pt 1000 selon DIN EN 60751, classe AExactitude [K]............± 0,4Répétabilité [K]............± 0,1Résolution [°C / °F]............< 0,02 / 0,04Temps de réponse dynamique (selon DIN EN 60751) [s]............T05 = 1 / T09 = 3 |
| Boîtier............inox (1.4404 / 316L); inox (1.4301 / 304)inx (1.4305 / 303); PAMatières en contact avec le fluide............inox (1.4404 / 316L)Température ambiente [°C]............-25 ... 70Température de stockage [°C]............-40 ... 100Tenue en pression [bar]............160Protection............IP68 / IP 69K / IIITenue aux chocs [g]............50 (DIN / CEI 68-2-27, 11ms)Tenue aux vibrations [g]............20 (DIN / CEI 68-2-6, 10 - 2000 Hz)CEMEN 61000-4-2 ESD (décharges électro.) :............4 kV CD / 8 kV ADEN 61000-4-3 rayonnement HF :............10 V/mEN 61000-4-4 transitoires électriques rapides :............2 / 1 kVEN 61000-4-5 ondes de chic :............0,5 / 1 kVEN 61000-4-6 parasites HF conduits par le cable :............10 V |
1) selon EN50178, TBTS, TPTB
