TA3430 - Contrôleur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transmetteur de température (contrôleur)
Marque	IFM
Modèle	TA3430
Plage de mesure	0...140 °C (32...284 °F)
Élément de mesure	Pt 1000 selon DIN EN 60751, classe A
Signal de sortie	4...20 mA analogique
Alimentation	TBTS / TBTP selon EN50178
Raccord process	G 1/2
Couple de serrage maxi	30...50 Nm
Options de montage	Direct sur raccord process, avec bagues progressives (E30016/E30024), raccords à souder (E30055/E30056), adaptateur aseptique (E34110)
Température du fluide max	155 °C (40 min)
Protection électrique	Circuit basse tension avec protection surcharge selon UL873
Raccordement électrique	Connecteur M12 à 4 broches : 1 BN (L+), 2 WH (L-), 3 BU (n.c.), 4 BK (n.c.)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Installation par un électricien qualifié ; respecter les normes nationales et internationales
Pièces détachées	Contacter le service après-vente IFM

FOIRE AUX QUESTIONS - TA3430 IFM

Comment installer le TA3430 ?

Le montage peut se faire directement sur un raccord process G 1/2, ou à l'aide de bagues progressives (réf. E30016/E30024), de raccords à souder (E30055/E30056) ou d'un adaptateur aseptique (E34110). Serrer au couple de 30 à 50 Nm.

Quelle est la plage de mesure du TA3430 ?

La plage de mesure est de 0 à 140 °C (32 à 284 °F).

Comment raccorder électriquement le capteur ?

Utiliser un connecteur M12 à 4 broches : broche 1 (brun) pour L+, broche 2 (blanc) pour L-, broches 3 (bleu) et 4 (noir) non raccordées. L'alimentation doit être TBTS/TBTP selon EN50178.

Peut-on utiliser le TA3430 pour des applications aseptiques ?

Oui, avec l'adaptateur autoserrant E34110 (A) et l'adaptateur process (B). Graisser légèrement les surfaces de contact avec une pâte lubrifiante appropriée.

Quel est le couple de serrage recommandé ?

Le couple de serrage maxi est de 30 à 50 Nm.

Que faire en cas de dysfonctionnement de l'appareil ?

Vérifier le raccordement électrique et l'alimentation. Si le problème persiste, contacter le service après-vente IFM.

Comment nettoyer le TA3430 ?

Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.

Le TA3430 est-il compatible avec d'autres raccords ?

Oui, il peut être monté avec des bagues progressives en G 1/2 ou 1/2" NPT (réf. E30016 et E30024) ou avec des raccords à souder (E30055/E30056).

Quelle est la précision de mesure du capteur ?

L'élément de mesure est un Pt 1000 classe A selon DIN EN 60751, offrant une haute précision.

Où télécharger la notice complète du TA3430 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une version traduite par email.

MODE D'EMPLOI TA3430 IFM

Transmetteur de température

efector600®

TA3430

706040 / 01 12 / 2012

1 Fonctionnement et caractéristiques

Le transmetteur de température détecte la température actuelle du fluide et la convertit en un signal de sortie analogique.(4... 20mA).

• Etendue de mesure: 0... 140°C / 32... 284°F
• Elément de mesure: 1 x Pt 1000 selon DIN EN 60751, classe A
• Tenue à la température

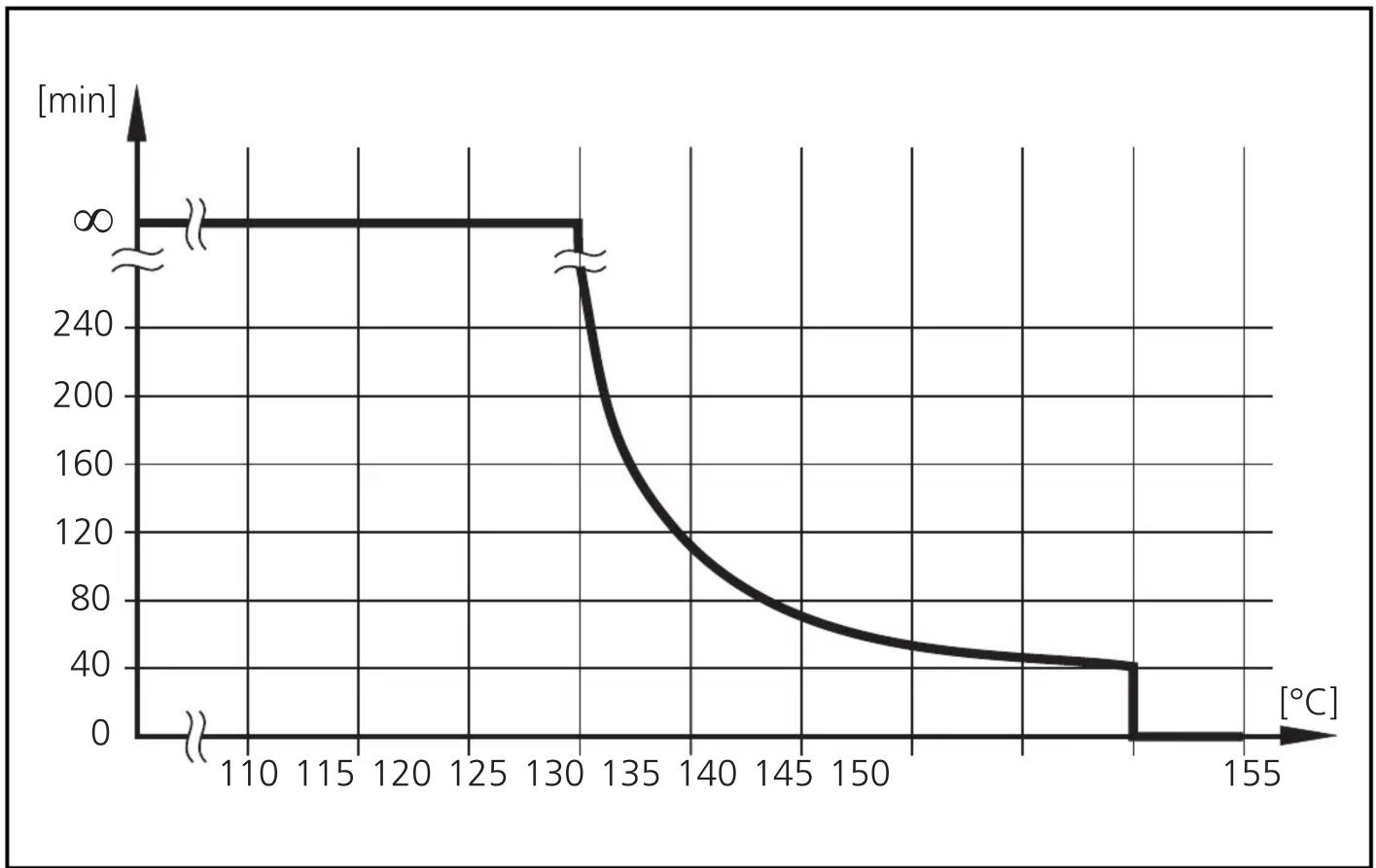

Temps de fonctionnement maximum en fonction de la température du fluide

2 Montage

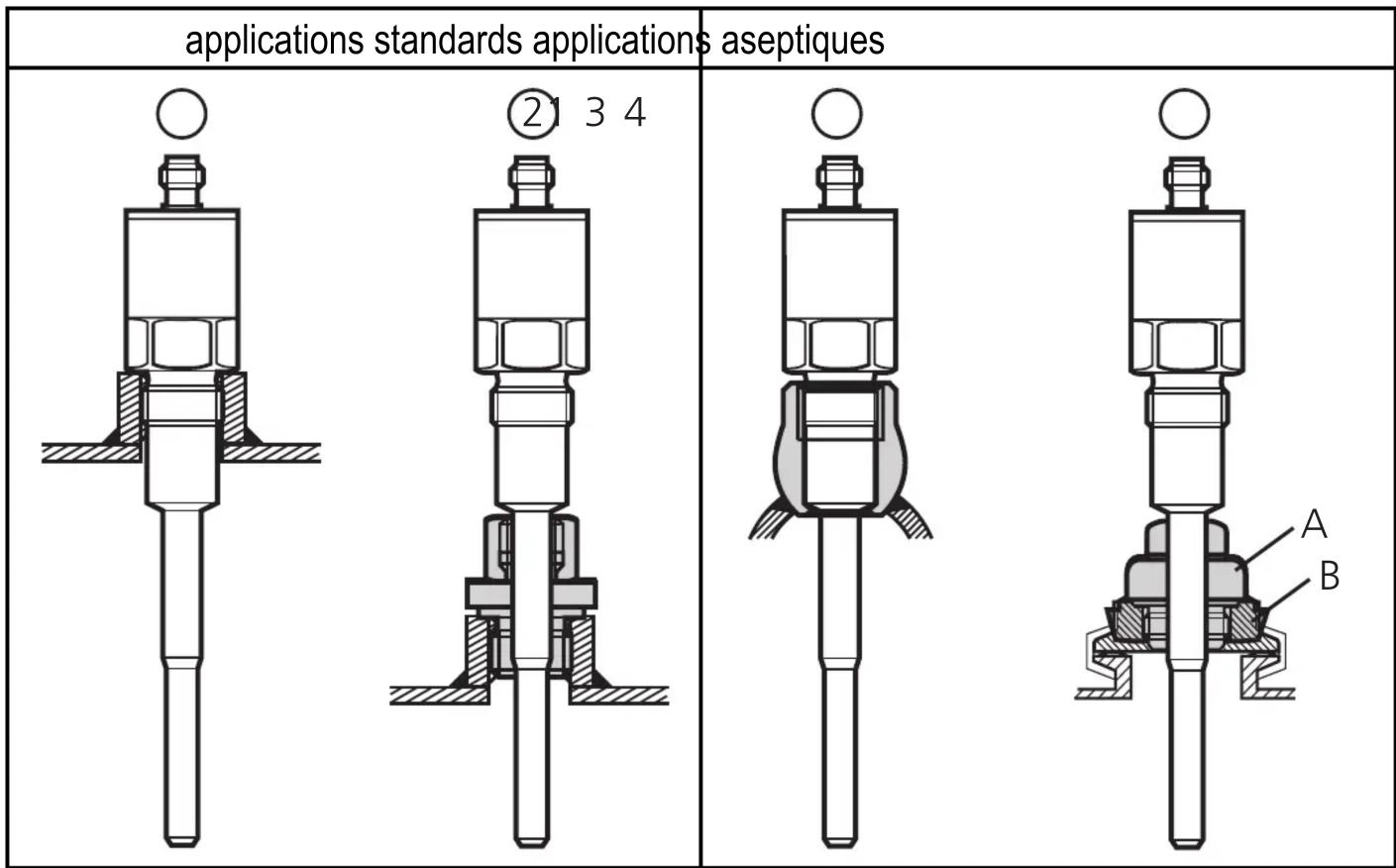

Vous avez les possibilités suivantes:

1. Montage sur raccord process G 12.
2. Montage avec bagues progressives E30016 (G 12) ou E30024 (12“ NPT).
3. Montage dans raccords à souder E30055 (sphérique) ou E30056 (collette).
4. Montage avec adaptateur autoserrant pour applications aseptiques E34110 (A) et adaptateur process (B).

Graisser légèrement les surfaces de contact entre le capteur et l'adaptateur avec une pâte lubrifiante qui est appropriée et homologuée pour l'application.

Pour des informations sur le montage dans des adaptateurs / bagues progressives, veuillez vous référer aux instructions jointes aux articles correspondants.

couple de serrage maxi : 30...50 Nm

3 Raccordement électrique

L'appareil ne doit être monté que par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Par rapport à UL : Pour utilisation dans un circuit basse tension avec protection contre les courants de surcharge selon UL873 tableau 28.1 ou Imax = 100/Ub (Ub = tension du circuit).

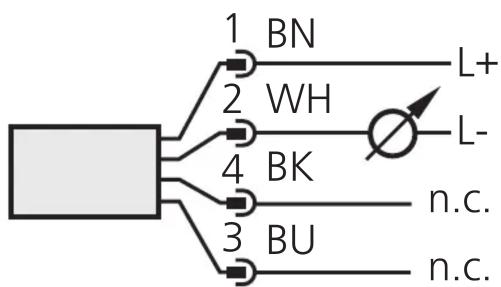

▶ Mettre l'installation hors tension ▶ Raccorder l'appareil comme suit:

Couleurs des fils conducteurs des connecteurs femelles ifm: 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir); n. c. = non raccordée.
