MODE D'EMPLOI TA3431 IFM

Transmetteur de température

efector600®

TA3431

FR

06/2011

706041/00

1 Fonctionnement et caractéristiques

Le transmetteur de température détecte la température actuelle du fluide et la convertit en un signal de sortie analogique.(4...20mA).

• Etendue de mesure: -10...150 °C / 14...302 °F
• Elément de mesure: 1 x Pt 1000 selon DIN EN 60751, classe A

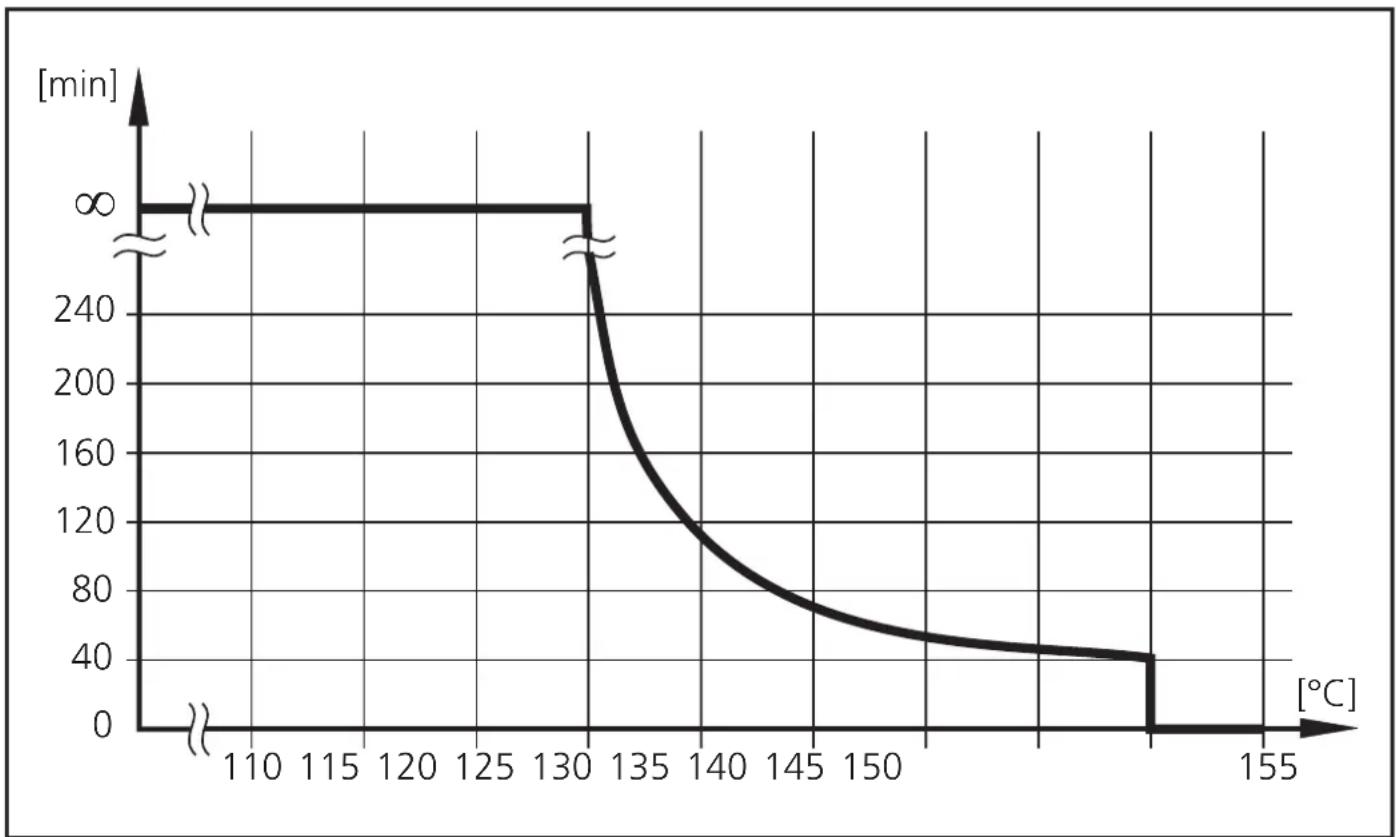

• Tenue à la température

Temps de fonctionnement maximum en fonction de la température du fluide

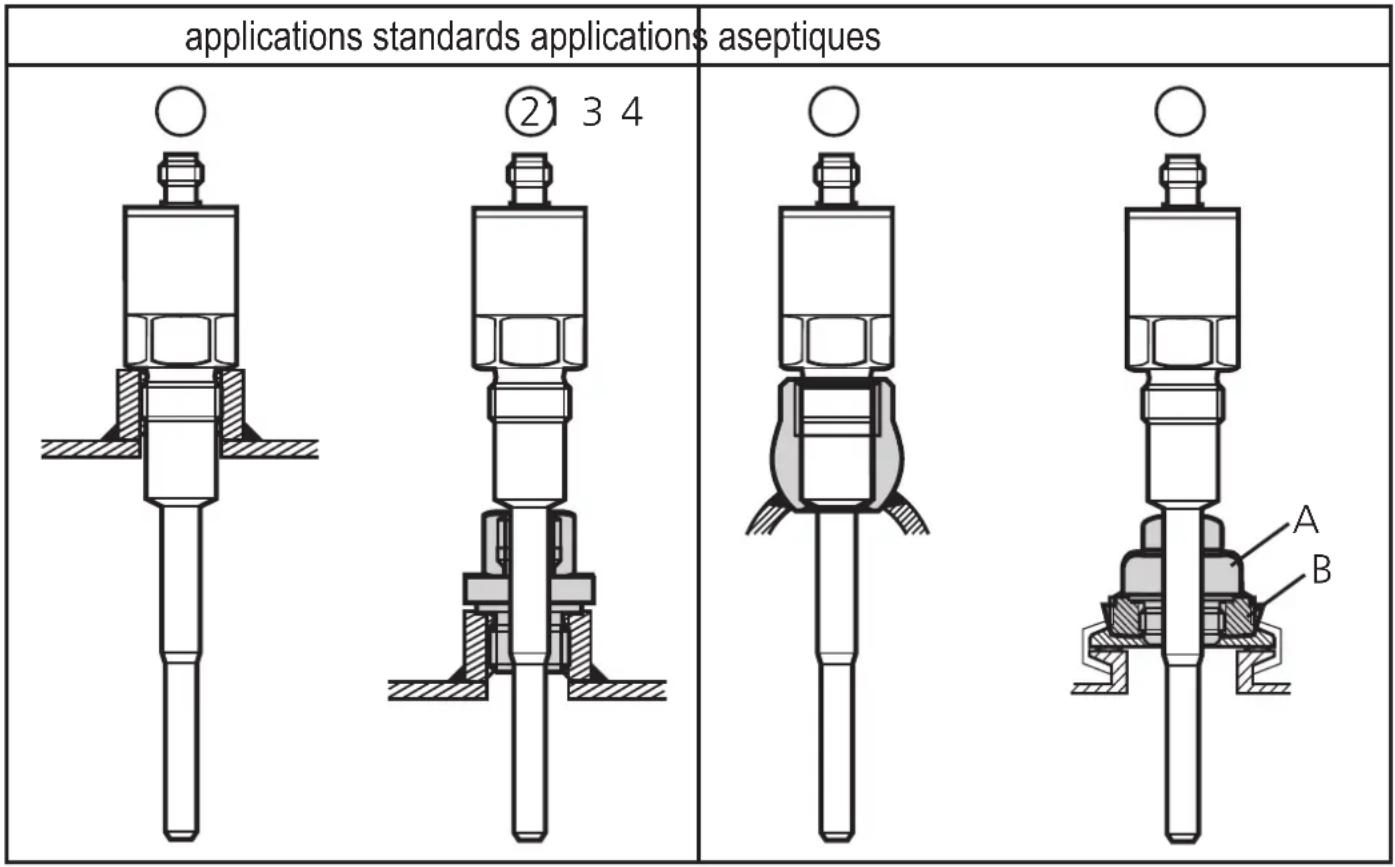

2 Montage

Vous avez les possibilités suivantes:

1. Montage sur raccord process G 12 .
2. Montage avec bagues progressives E30016 (G ^1/2 ) ou E30024 ( ^1/2 " NPT).
3. Montage dans raccords à souder E30055 (sphérique) ou E30056 (collerette).
4. Montage avec adaptateur autoserrant pour applications aseptiques E34110 (A) et adaptateur process (B).

Graisser légèrement les surfaces de contact entre le capteur et l'adaptateur avec une pâte lubrifiante qui est appropriée et homologuée pour l'application.

Pour des informations sur le montage dans des adaptateurs / bagues progressives veuillez vous référer aux instructions jointes aux articles correspondants.

applications standards applications aseptiques ② 3 4 A B

couple de serrage maxi : 30...50 Nm

3 Raccordement électrique

L'appareil ne doit être monté que par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Par rapport à UL: Pour utilisation dans un circuit basse tension avec protection contre les courants de surcharge selon UL873 tableau 28.1 ou Imax = 100/Ub (Ub = tension du circuit).

▶ Mettre l'installation hors tension

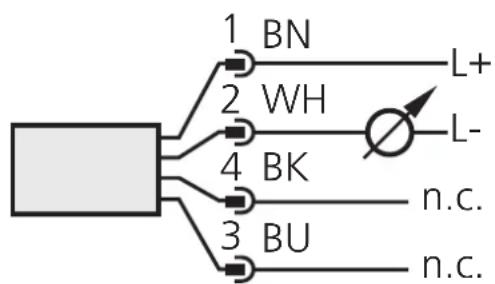

▶ Raccorder l'appareil comme suit:

1 2 3 4

Couleurs des fils conducteurs des connecteurs femelles ifm:

1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir); n.c. = non raccordée.

4 Données techniques

Tension d'alimentation [V]......10...30 DC1)Protection: inversion de polarité, surchargesSortie analogique ......4..20 mACharge maxi [Ω] ......500

Etendu de mesure [°C / °F] ......-10..150 / 14..302Elément de mesure ......1 x Pt 1000 selon DIN EN 60751, classe AExactitude ......± 0,3 K (-10..150°C / 14..302°F)Résolution [°C / °F]......< 0,02 / 0,04Temps de réponse dynamique (selon DIN EN 60751) [s] ...... T05 = 1 / T09 = 3

Boîtier ......inox (1.4404 / 316L); inox (1.4301 / 304); inox (1.4305 / 303); PAMatières en contact avec le fluide ......inox (1.4404 / 316L)Température du fluide maxi [°C] ......150°C (< 40 min.)Température ambiante [°C]......-25..+70Température de stockage [°C] ......-40..+100Surpression admissible [bar]......3002)Protection ......IP 69KClasse de protection......IIITenue aux chocs [g]......50 (DIN / CEI 68-2-27, 11ms)Tenue aux vibrations [g]......20 (DIN / CEI 68-2-6, 10 - 2000 Hz)CEMEN 61000-4-2 ESD (décharges électro.): ......4 / 8 KVEN 61000-4-3 HF (champs électro.): ......10 V/mEN 61000-4-4 Burst: ......2 / 1 KVEN 61000-4-5 Surge......0,5 / 1 KVEN 61000-4-6 HF (perturb. conduite): ......10 V

^1) selon EN50178, TBTS, TPTB
2) s'applique seulement au capteur; en cas de montage dans des adaptateurs les indications de la fiche technique de l'adaptateur s'appliquent

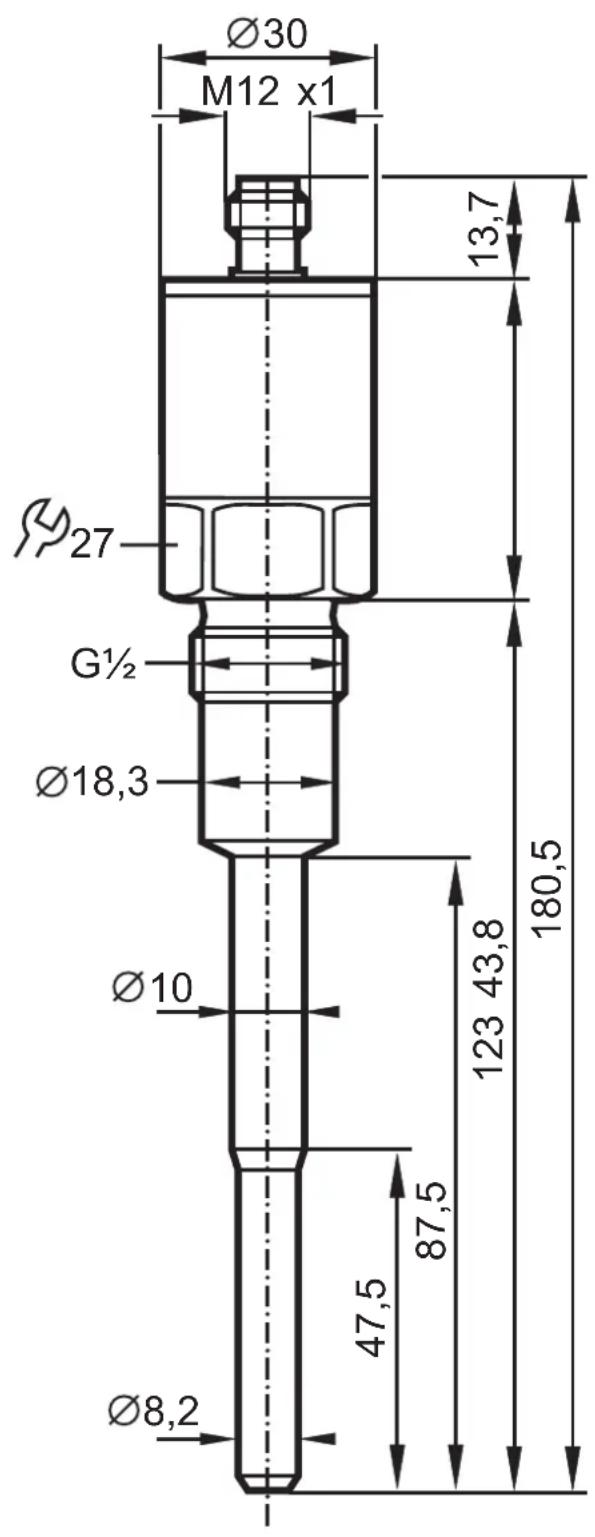

5 Dimensions

13,7 180,5 123 43,8 87,5 47,5 Ø30 M12 x1 Ø27 G½ Ø18,3 Ø10 Ø8,2
