MODE D'EMPLOI PI2694 IFM

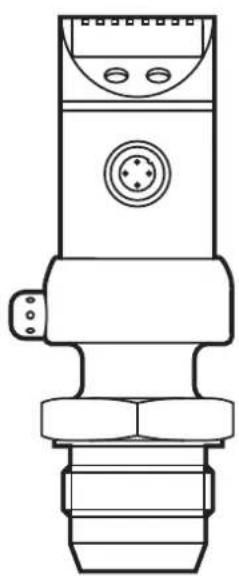

Capteur de pression électronique

efectorsoo

PI269x

Contenu

1 Remarque préliminaire 3

1.1 Symboles utilisés 3

2 Consignes de sécurité 3

3 Fonctionnement et caractéristiques 4

3.1 Applications 4

4 Fonction 4

4.1 Traitement des signaux mesurés 4 4.2 Contrôle de pression / fonction de commutation 5 4.3 Contrôle de pression / fonction analogue 5 4.4 Fonction de diagnostic 7

5 Montage 8 6 Raccordement électrique 10 7 Éléments de service et d'indication 11 8 Menu 12

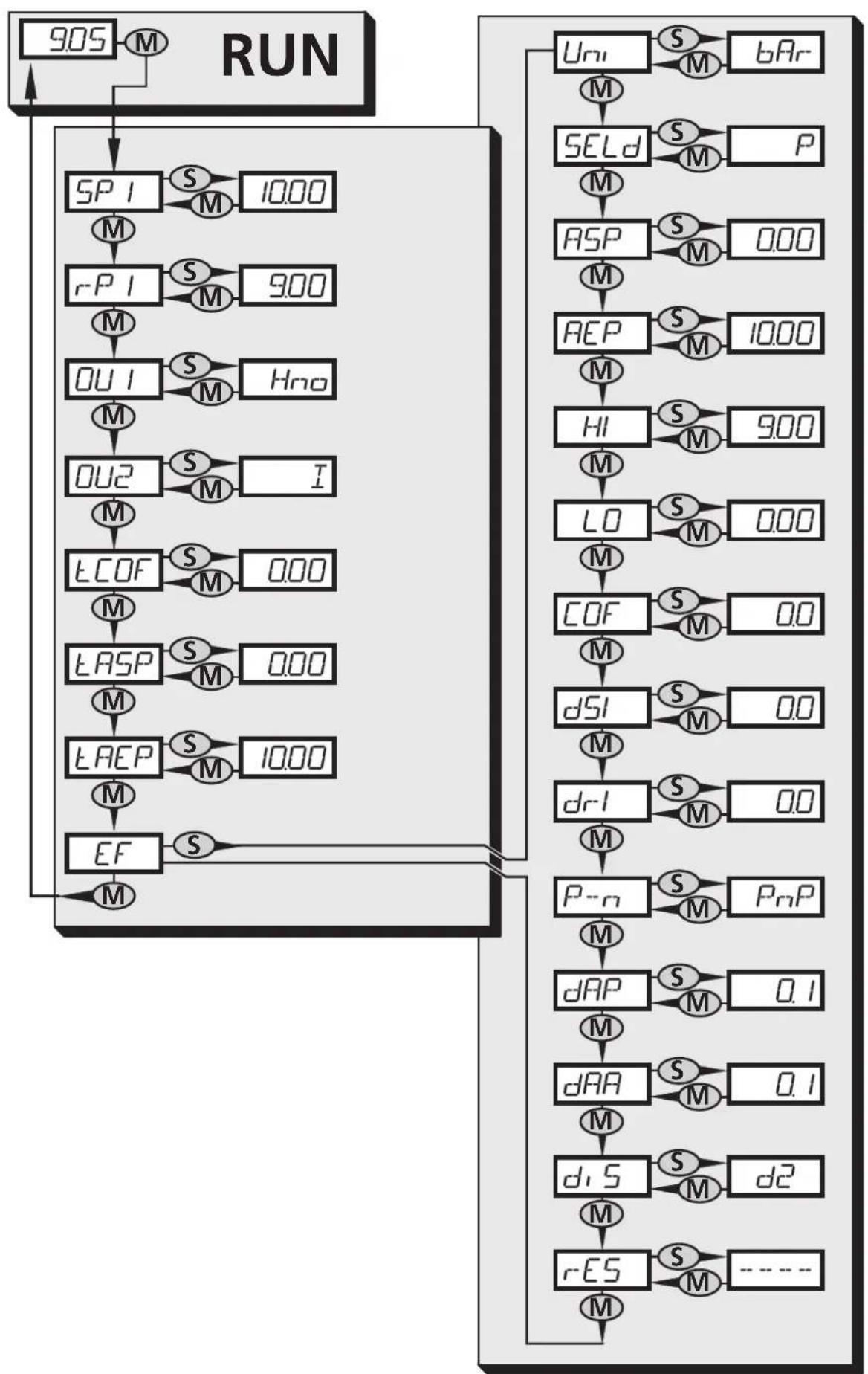

8.1 Structure du menu 12 8.2 Explication du menu 13

9 Paramétrage 14

9.1 Paramétrage en général 14 9.2 Configuration de l'affichage (optionnel) 16 9.3 Réglement des signaux de sortie 16

9.3.1 Réglage de la fonction de sortie 16 9.3.2 Réglage des seuils de commutation 17 9.3.3 Mise à l'échelle de la valeur analogue 17

9.4 Réglages utilisés (optionnel) 18

9.4.1 Calibrage du point zéro 18 9.4.2 Réglage de la temporisation pour OUT1 18 9.4.3 Réglage : types pour OUT1 18 9.4.4 Réglage d'amortissement pour le signal de commutation 18 9.4.5 Réglage d'amortissement pour le signal analogique 18

9.5 Fonctions de service 19

9.5.1 Lire les valeurs min. et max. pour la pression 19 9.5.2 Restaurer les paramètres aux réglages d'usine 19

10 Fonctionnement 19

10.1 Lecture des valeurs paramétrées 19 10.2 Indication de défaults 19 10.3 Nettoyage du couvercle du système de filtrage 20

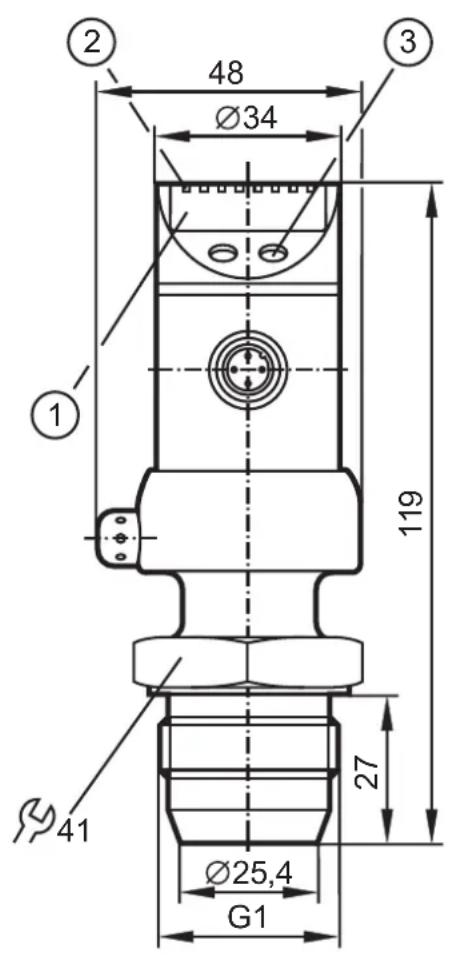

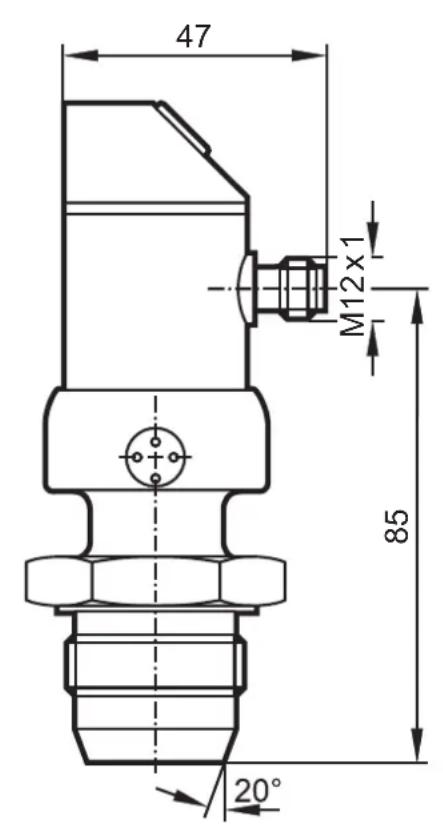

11 Dimensions 21 12Données techniques 21

12.1 Plages de réglage 23 13 Réglages usine 24

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Réinitialisation

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire ce document. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Pour toutes les applications veuillez vérifier la compatibilité des matières du produit ( chapitre 12 Données techniques) avec les fluides sous pression à mesurer.
• Emploi dans des gaz à des pressions >25 bar seulement après consultation du fabricant ifm.

3 Fonctionnement et caractéristiques

L'appareil surveille la pression du système des installations.

3.1 Applications

Type de pression : pression relative.

No de commande	Etendue de mesure		Surpression admissible		Pression d'éclatement
	bar PSI bar PSI bar PSI
PI2692 -1...	100 -15...1450	200 2 900 650 9	425
PI2693 -1...	25 -14,4...362,7	100 1 450 350	5 070
PI2694 -1...	10 -14,5...145 5	0 725	150 2 175
PI2695	-1...4	-14,5...58	30	435	100	1 450
PI2696	-0,124...2,5	-1,8...36,24 20	290 50 725
	mbar	PSI bar PSI bar PSI
PI2697	-50...1 000	-0,73...14,5 10	145 30 435
PI2698	-12,4...250	-0,18...3,62 10	145 30 435
PI2699	-1 000...1 000	-14,5...14,5 10	145 30 435

MPa = bar ÷ 10 / kPa = bar × 100

Prendre des mesures appropriées afin d’éviter que les pics de pression statiques et dynamiques dépassent la valeur de pression d’éclatement indiquée.

La pression d’éclatement indiquée ne doit pas être dépassée.

Même si la pression d'éclatement n'est dépassée que brièvement,

l'appareil peut être détruit. ATTENTION : Danger de blessures !

4.1 Traitement des signaux mesurés

L'appareil affiche la pression du circuit actuelle. Il génère 2 signaux de sortie selon le paramétrage.

OUT1	2 options de sélection ·Sortie TOR pour la valeur limite de pression. ·Signal de diagnostic (en cas de défaut la sortie 1 n'est pas active).
OUT2	4 options de sélection ·signal analogue 4...20 mA ·signal analogue 20...4 mA ·signal analogue 0...10 V ·signal analogue 10...0 V

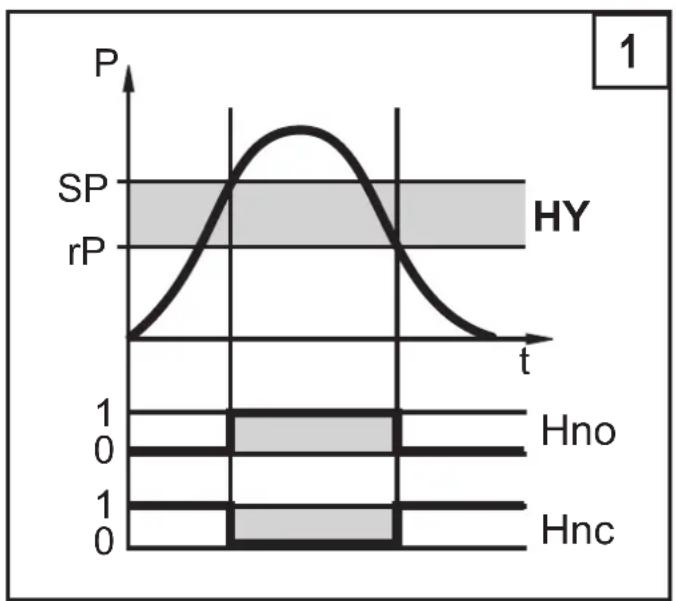

4.2 Contrôle de pression / fonction de commutation

OUT1 change son état de commutation si les seuils de commutation régés (SP1, rP1) ne sont pas atteints ou dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

• Fonction hysteresis / normalement ouvert : [OU1] = [Hno] (→ fig. 1).
• Fonction hysteresis / normalement fermé : [OU1] = [Hnc] (→ fig. 1). D'abord le seuil de commutation (SP1) est réglé, ensuite à la différence souhaitée le seuil de déclenchement (rP1).
• Fonction fenêtre / normalement ouvert : [OU1] = [Fno] (→ fig. 2).
• Fonction fenêtre / normalement fermé : [OU1] = [Fnc] (→ fig. 2). La largeur de la fenêtre peut être réglée par la différence entre SP1 et rP1. SP1 = valeur supérieure, rP1 = valeur inférieure.

P = pression du système ; HY = hystérésis ; FE = fenêtre

4.3 Contrôle de pression / fonction analogue

La signal analogique peut être réglée:.

• À l'aide du [OU2] on détermine si la plage de mesure régée est affichée pour 4...20 mA ([OU2] = [I]), 20...4 mA ([OU2] = [InEG]), 0...10 V ([OU2] = [U]), ou 10...0 V ([OU2] = [UnEG]).

La mise à l'échelle peut être réglée par la fonction teach ou par la saisie de valeurs pour les paramètres ASP et AEP.

• Avec l'apprentissage (tASP) ou la saisie (ASP) de la valeur minimum de la sortie analogique, on détermine la valeur mesurée pour laquelle le signal de sortie est de 4 mA / 0 V (20 mA / 10 V avec [InEG] / [UnEG]).
• Avec l'apprentissage (tAEP) ou la saisie (AEP) de la valeur max 20mA / 10V (4mA / 0V avec [InEG] / [UnEG]).

Écart minimum entre ASP et AEP = 25% de la valeur finale de l'étendue de mesure.

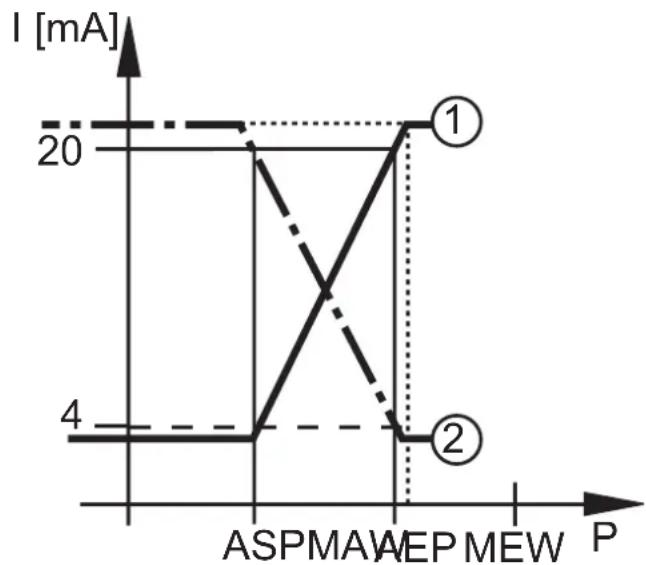

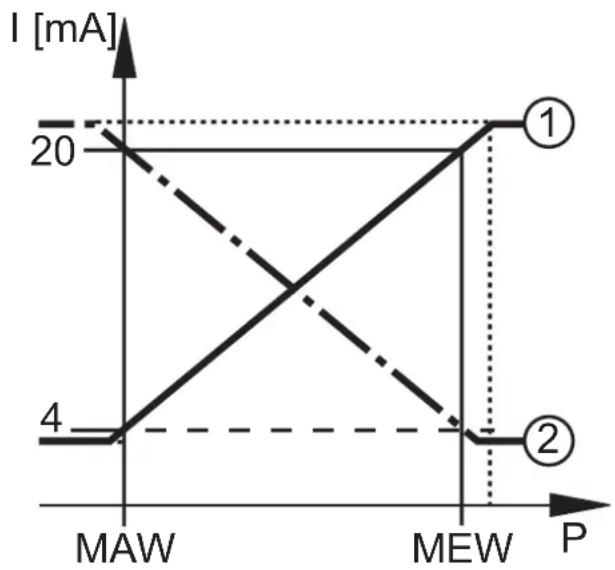

Sortie courant

Réglages usine Etendue de mesure mise à l'échelle

P = pression du système, MAW = valeur initiale de l'étendue de mesure; MEW = valeur finale de l'étendue de mesure

①: [OU2] = [I]; ②: [OU2] = [InEG]

Dans l'étendue de mesure régée, le signal de sortie est entre 4 et 20mA ([OU2] = [I]) ou entre 20 et 4 mA ([OU2] = [InEG]).

Il est également signalé :

• Pression du système au-dessus de l'étendue de mesure :
• signal de sortie >20mA si [OU2] = [I].
• signal de sortie 4 jusqu'à 3,8 mA si [OU2] = [InEG].
• Pression du système en dessous de l'étendue de mesure :
• signal de sortie 4 jusqu'à 3,8 mA si [OU2] = [I].
• signal de sortie >20 mA si [OU2] = [InEG].

Sortie de tension

Réglages usine Etendue de mesure mise à l'échelle
U [V]10MAW 10MEW 2P	U [V]10ASPMAXEP MEW P

P = pression du système, MAW = valeur initiale de l'étendue de mesure; MEW = valeur finale de l'étendue de mesure ①: [OU2] = [U]; ②: [OU2] = [UnEG]

Dans l'étendue de mesure régée le signal de sortie est entre 0 et 10V ([OU2] = [U]) ou entre 10 et 0 V ([OU2] = [UnEG]).

Il est également signalé :

• Pression du système au-dessus de l'étendue de mesure :
• signal de sortie >10V si [OU2] = [U].
• Pression du système en dessous de l'étendue de mesure :
• signal de sortie >10V si [OU2] = [UnEG].

4.4 Fonction de diagnostic

La sortie 1 sort de sortie diagnostique si selon Specification DESINA si [OU1] = [DES1].

• Si aucun défaut n'est présent, la sortie est commutée et en liaison avec UB+ (si P-n = PnP) ou UB- (si P-n = nPn).
• En cas de mauvais fonctionnement, la sortie devient inactive. Les fautes suivantes sont détectées:
• Sous-tension (à partir de 18 V) / surtension (à partir de 33 V);
• température sur le raccord de process trop élevée (>150^) / trop basse (< -30^);
• température naturelle de l'appareil trop élevée (>100^) / trop basse (< -30^);
• erreur RAM.

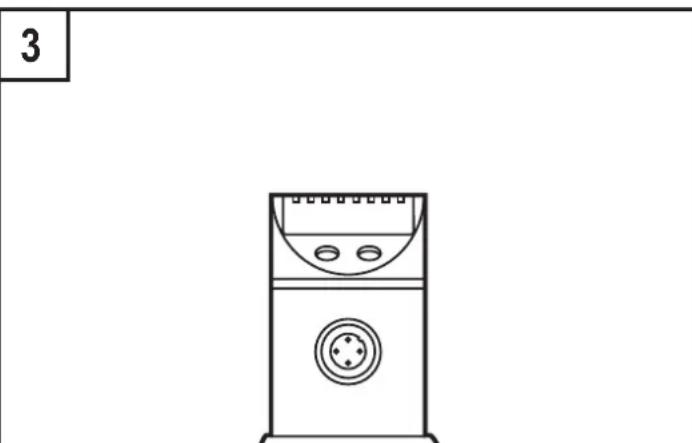

5 Montage

Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.

Attention : L'affichage « 0% » ne peut pas dire que le circuit n'est pas sous pression.

Une installation horizontale est recommandée en cas de hautes températures du fluide.

Graisser légèrement le filetage du capteur avec une pâte lubrifiante qui est appropriée et homologuée pour l'application. Visser le capteur dans un raccord process G 1. Serrez le capteur. Couple de serrage maxi 20 Nm.

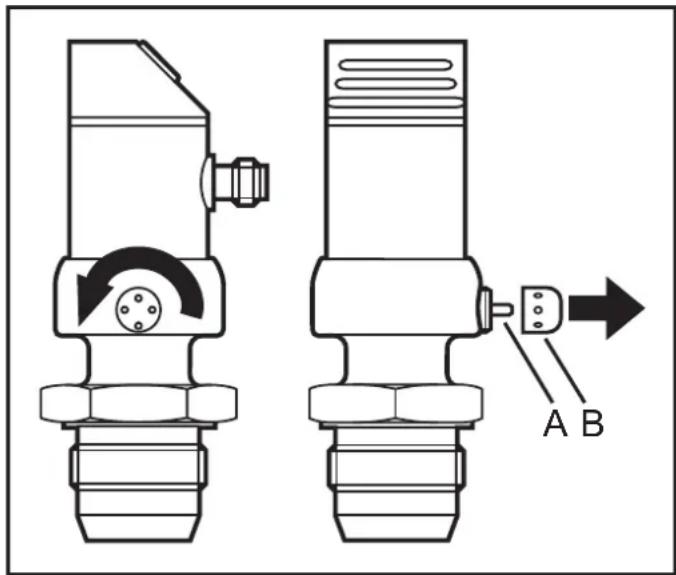

A = boîtier orientable

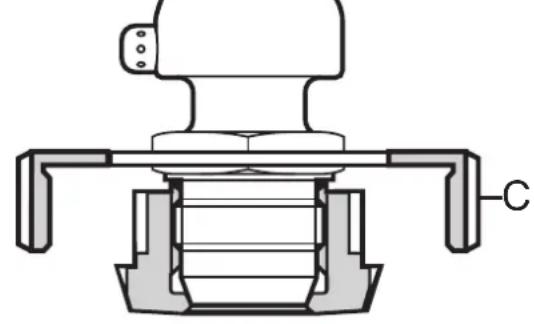

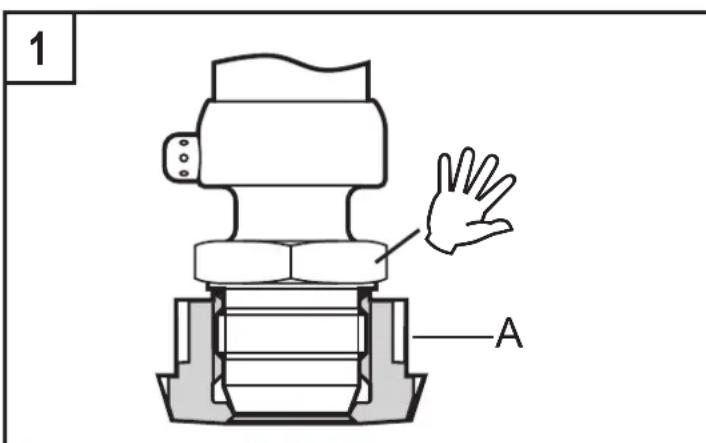

L'appareil est adaptable à différents types de raccords process. Adaptateurs G 1 à commander séparément comme accessoires.

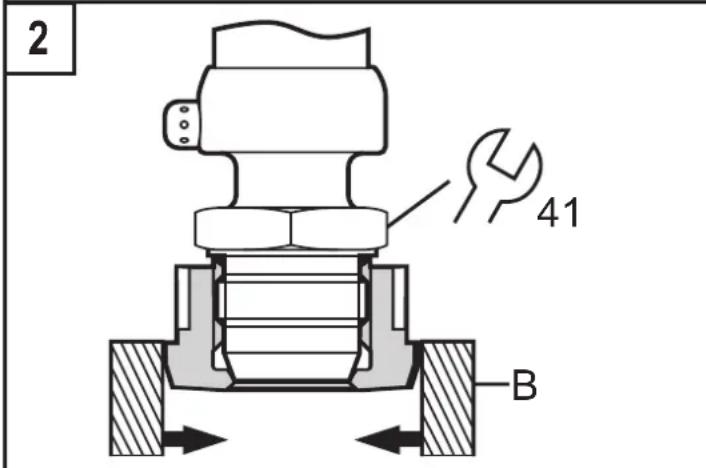

Montage

Graisser légèrement les surfaces de contact entre le capteur et l'adaptateur avec une pâte lubrifiante qui est appropriée et homologuée pour l'application. Visser l'appareil dans l'adaptateur (A) à la main (fig. 1). Éviter des influences mécaniques sur les zones étanches. Serrez le capteur et l'adaptateur dans un dispositif de serrage (B) (fig. 2). Ne serrez le dispositif de serrage que légèrement pour éviter que l'adaptateur se déforme. Serrez l'appareil. Couple de serrage maxi : 20 Nm. Fixez l'appareil et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (C); (fig. 3).

ATTENTION: Une garantie pour un effet d'étanchéité stable à long terme du joint métallique est seulement assumée pour l'appareil monté une seule fois.

Raccords à souder

Souder l'adaptateur avant de monter l'appareil. Procéder selon les instructions fournies avec l'adaptateur.

6 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

OUT1 pnp OUT1 npn
2 1 4 3	1 BN L+ 2 WH 4 BK 3 BU L-	1 BN L+ 2 WH 4 BK 3 BU L-

Broche 1 Ub+
Broche 3 Ub-
Broche 4 (OUT1)	sortie de commutation binaire surveillance de pression sortie diagnostic si [OU1] = [dESI]
Broche 2 (OUT2)	sortie analogique surveillance de pression

Couleurs des fils conducteurs des connecteurs fémelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir)

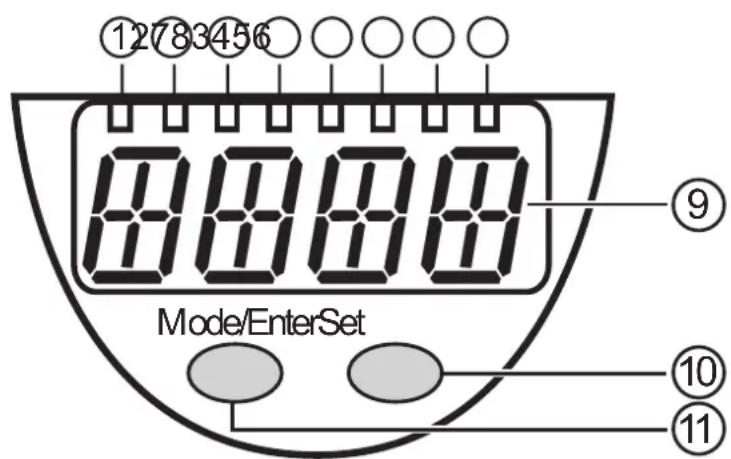

7 Éléments de service et d'indication

1 - 8: LEDs d'indication

- LED 1 à LED 6 = pression du système en unité de mesure indiquée sur l'étiquette.Pour des apparêls avec 4 unités de mesure réglables les LED 5 et 6 ne sont pasutilisées.- LED 7: non utilisée.- LED 8 = état de commutation OUT1 (allumée si la sortie 1 est commuté).

9: Affichage à 4 digits

- Affichage de la pression du système.- Affichage des paramètres et valeurs des paramètres.

10: Bouton de réglage “ Set “

- Réglage des valeurs de paramètres (en appuyant sur le bouton-poussoir et le maintainirappuyé ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).

11: Bouton de réglage “ Mode /Enter “

- Sélection des paramètres et confirmation des valeurs de paramètres.

8.2 Explication du menu

SP1/rP1 Valeur limite supérieure / inférieure pour la pression du système auquel la sortie OUT1 change son état de commutation.
OU1 Fonction de commutation pour OUT1 : • Signal de commutation pour les valeurs limites de pression: fonction hystérésis [H ..] ou fonction fenêtre [F ..], en normalement ouvert [. no] ou normalement fermé [. nc]. • Signal de diagnostic [dESI].
OU2 Fonction de sortie pour OUT2 : • Signal analogique pour la pression actuelle du système : 4...20 mA [I], 20...4 mA [InEG], 0...10 V [U], 10...0 V [UnEG].
tCOF Apprentissage du calibrage du point zéro.
tASP Apprentissage de la valeur minimum de la sortie analogique : valeur mesurée à laquelle 4 mA / 0 V sont fournis (20 mA / 10 V si [OU2] = [InEG] / [UnEG]).
tAEP Apprentissage de la valeur maximum de la sortie analogique : valeur mesurée à laquelle 20 mA / 10 V sont fournis (4 mA / 0 V si [OU2] = [InEG] / [UnEG]).
EF Fonctionsétendues / accès au niveau de menu 2.
Uni	Unité de mesure standard pour la pression du système.
SELd	Mode d'affichage : • pressure en l'unité réglée en [Uni]. • valeur pourcentage (pression en % de l'échelle régée pour la sortie analogue).
ASP	Valeur minimum de la sortie analogique : valeur mesurée à laquelle 4 mA / 0 V sont fournis (20 mA / 10 V si [OU2] = [InEG] / [UnEG]).
AEP	Valeur maximum de la sortie analogique : valeur mesurée à laquelle 20 mA / 10 V sont fournis (4 mA / 0 V si [OU2] = [InEG] / [UnEG]).
HI	Mémoire valeur maximum pour la pression du système.
LO	Mémoire valeur minimum pour la pression du système.
COF	Calibrage du point zéro.
dS1	Temporisation à l'enclementment pour OUT1.
dr1	Temporisation au déclenchement pour OUT1.
P-n	Types de sortie pour OUT1: pnp oder npn.
dAP	Amortissement pour la sortie de commutation (OUT1)
dAA	Amortissement pour la sortie analogique (OUT2).
diS	Fréquence de rafraîchissement et orientation de l'affichage.
rES	Restaurer les réglages usine.

9 Paramétrage

Pendant le paramétrage, l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.

9.1 Paramétrage en général

Chaque paramétrage se fait en 3 étapes :

1	Sélectionner le paramètre • Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaïte soit affché.	ModeEnterSet SP1
2	Régler la valeur du paramètre • Appuyer sur [Set] et le maintainir appuyé. • La valeur de réglage actuelle clignote pendant 5 s. •Après 5 s: la valeur de réglage est modifiée soit en pas à pas en appuyant plusieurs fois sur [Set], soit en le maintainant appuyé.	ModeEnterSet 100 ↓120
	Les valeurs numériques augmentent de manière continue. Pour réduire la valeur, laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.
3	Valider la valeur réglée • Appuyer brièvement sur [Mode/Enter]. • Le paramètre est indiqué de nouveau. La nouvelle valeur de réglage est mémorisée.	ModeEnterSet SP1
Réglage d'autres paramètres • Recommencer par étape 1.
Terminer le paramétrage • Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 15 s. • L'ordinateil se remet en mode de fonctionnement.

• Changement du niveau de menu 1 au niveau de menu 2 :

Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit indiqué.	EF
Appuyer brièvement sur [Set]. > Le premier paramètre du sousmenu est indiqué (ici : [Uni]). Si le niveau de menu 2 est protégé par un code d'accès, „ Cod1 „ clignote sur l'affichage. > Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que le numéro de code valable apparaisse. > Appuyer brièvement sur [Mode/Enter]. Livraison par ifm electronic : sans restric-tion d'accès.

• Verrouiller / déverrouiller

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [Loc] est indiqué	Mode/EnterSet 10s Loc
Durant le fonctionnement : [Loc] est indiqué brievement si l'on essaire de changer les valeurs des paramètres.
Pour déverrouiller : • Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [uLoc] est indiqué..	Mode/EnterSet 10s ULOC

• Timeout:

Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

9.2 Configuration de l'affichage (optionnel)

► Sélectionner [Uni] et déterminer l'unité de mesure : - [bAr], [mbAr], - [MPA], [kPA], - [PSI], - [InHO] (seulement PI2696, PI2697, PI2698, PI2699), - [mWS] (seulement PI2696, PI2697, PI2699), - [mmWS] (seulement PI2698).	Uni
► Sélectionner [SELd] et déterminer le type d'affichage : - [P]: pression du système en l'unité régée en Uni. - [P%]: valeur pourcentage (pression en % de l'échelle régée pour la sortie analogue. Les valeurs suivantes s'appliquent : 0% = ASP; 100% = AEP). Attention : L'affichage « 0% » ne peut pas dire que le circuit n'est pas sous pression !	SELd
► Sélectionner [diS] et déterminer la fréquence de rafraîchissement et l'orientation de l'affichage. - [d1]: rafraîchissement de la valeur mesurée tous les 50 ms. - [d2]: rafraîchissement de la valeur mesurée tous les 200 ms. - [d3]: rafraîchissement de la valeur mesurée tous les 600 ms. - [rd1], [rd2], [rd3] : affichage comme d1, d2, d3 ; tourné de 180°. - [OFF] : L'affichage est désactifé en mode de fonctionnement. Si l'un des boutons est appuyé la valeur mesurée actuelle est affichée pendant 15s. Si le bouton Mode/Enter est appuyé encore une fois, le mode Display est activé. Les LED indiquant l'état de commutation restent actives même si l'affichage est désactivé.	di 5

9.3.1 Réglage de la fonction de sortie

► Sélectionner [OU1] et régler la fonction de commutation : - [Hno] = fonction hystérésis / normalement ouvert, - [Hnc] = fonction hystérésis / normalement fermé, - [Fno] = fonction fenêtre / normalement ouvert, - [Fnc] = fonction fenêtre / normalement fermé. Comme alternative : configurer OUT1 comme sortie de diagnostic : ► Sélectionner [OU1] et régler la fonction [dESI].	OU1
► Sélectionner [OU2] et régler la fonction analogue : - [I] = signal 4...20 mA proportionnel à la pression, - [InEG] = signal 20...4 mA proportionnel à la pression, - [U] = signal 0...10 V proportionnel à la pression, - [UnEG] = signal 10...0 V proportionnel à la pression.	OU2

9.3.2 Réglage des seuils de commutation

► Sélectionner [SP1] et régler la valeur mesurée à laquelle la sortie commute.	SP1
► Sélectionner [rP1] et régler la valeur mesurée à laquelle la sortie retombe. rP1 est toujours inférieur à SP1. Seules des valeurs inférieures à SP1 sont acceptées.	r-P1

9.3.3 Mise à l'échelle de la valeur analogue

Régler la pression minimale désirée dans le circuit. Appuyer sur [Mode/Enter] jusqu'à ce que [tASP] soit affché. Appuyer sur [Set] et le maintainir appuyé. > La valeur de réglage actuelle clignote. Lâcher [Set] quant l'affichage ne clignote plus. > La nouvelle valeur de réglage est affichée. Appuyer brièvement sur [Mode/Enter]. > La pression actuelle du circuit est définie comme valeur initiale pour le signal analogique.	EASP
Régler la pression maximale désirée dans le circuit. Appuyer sur [Mode/Enter] jusqu'à ce que [tAEP] soit affché. Appuyer sur [Set] et le maintainir appuyé. > La valeur de réglage actuelle clignote. Lâcher [Set] quant l'affichage ne clignote plus. > La nouvelle valeur de réglage est affichée. Appuyer brièvement sur [Mode/Enter]. > La pression actuelle du circuit est définie comme valeur finale pour le signal analogique.	EAEP
Les valeurs ASP / AEP ne peuvent être envisagées que dans des limites définies (→ 12.1 plages de réglage). Si l'apprentissage est effectué avec une valeur de pression invalide, UL ou OL est affché. ÀpRES confirmation par [Mode/Enter] [Err] clignote, la valeur ASP / la valeur AEP n'est pas changée.
Comme alternative: • Sélectionner [ASP] et déterminer la valeur mesurée à laquelle 4 mA / 0 V sont fournis (20 mA / 10 V si [OU2] = [InEG] / [UnEG]). • Sélectionner [AEP] et déterminer la valeur mesurée à laquelle 20 mA / 10 V sont fournis (4 mA / 0 V si [OU2] = [InEG] / [UnEG]). Différence minimale entre ASP et AEP = 25 % de la valeur maxi de l'échelle (turn down 1:4).	ASPAEP

9.4.1 Calibrage du point zéro

► Sélectionner [COF] et déterminer une valeur entre -5 % et 5 % de la valeur maxi de l'échelle. La valeur mesurée interne “ 0 “ est décalée de cette valeur.

COF

Comme alternative : Adaptation automatique de l'offset (plage de réglage 0 bar ±5%); par ex. en cas de différence du niveau du point zéro entre le lieu de montage du capteur et le lieu pour les mesures de niveau; voir aussi COF. ► S'assurer que la pression n'est pas appliquée au circuit. ► Appuyer sur [Mode/Enter] jusqu'à ce que [tCOF] soit affché. ► Appuyer sur [Set] et le maintainir appuyé. > La valeur offset actuelle (en %) clignote brièvement. > La pression actuelle du circuit est affichée. ► Lâcher [Set]. ► Appuyer brièvement sur [Mode/Enter] (pour confirmer la nouvelle valeur offset).

tCOF

9.4.2 Réglage de la temporisation pour OUT1

[dS1] = temporisation à l'enclenchement / [dr1] = temporisation au déclenchement. ► Sélectionner [dS1] ou [dr1] et saisir une valeur entre 0,1 et 50 s (à 0,0 la temporisation n'est pas active).

dS1 dr1

9.4.3 Réglage : types pour OUT1

► Sélectionner [P-n] et déterminer le type de sortie : [PnP] ou [nPn].

P--r7

9.4.4 Réglage d'amortissement pour le signal de commutation

► Sélectionner [dAP] et saisir une valeur entre 0,1 ... 100,0 s ; (à 0,00 [dAP] n'est pas actif). Valeur dAP = temps de réponse entre le changement de la pression et le changement de l'état de commutation en secondes. [dAP] influence la fréquence de commutation : fmax = 1 ÷ 2dAP. [dAP] influence aussi l'affichage.

dAP

9.4.5 Réglage d'amortissement pour le signal analogique

► Sélectionner [dAA] et saisir une valeur entre 0,1 ... 100,0 s ; (à 0,00 [dAA] n'est pas actif). Valeur dAA = temps de réponse entre le changement de la pression et le changement du signal analogique en secondes.

dAA

9.5.1 Lire les valeurs min. et max. pour la pression

► Sélectionner [HI] ou [LO], appuyer brièvement sur [Set]. [HI] = valeur max., [LO] = valeur min. Effacer la mémoire : ► Sélectionner [HI] ou [LO]. ► Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [----] soit indiqué. ► Appuyer brièvement sur [Mode/Enter].

HI LO

9.5.2 Restaurer les paramètres aux réglages d'usine

• Sélectionner [rES], puis appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [----] soit indiqué. • Appuyer brièvement sur [Mode/Enter]. Il est utile que vous noticez vos régles avant d'exécuter la fonction (→ 13 Régles usine).

r-ES

10 Fonctionnement

Après la mise sous tension, l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres régés.

Affichages en fonctionnement → 7 éléments de service et d'indication.

10.1 Lecture des valeurs paramétrées

Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché. Appuyer brièvement sur [Set].

L'appareil affiche la valeur de paramètre correspondante pendant 15 s. Après 15 s supplémentaires, l'appareil se remet en mode Run.

10.2 Indication de défauts

[OL] Suppression (au-dessus de l'étendue de mesure du capteur).

[UL] Souspression (au-dessous de l'étendue de mesure du capteur).

[SC1] Clignotant: court-circuit de la sortie OUT1. La sortie est désactivée tant que le court-circuit existe.

[Err] Clignotant: défaut interne, saisie non valable

Les défauts SC1 et Err sont indiqués même si l'affichage est désactivé.

10.3 Nettoyage du couvercle du système de filtrage

Si des fluides visqueux qui produisent des résidus bouchent le couvercle du système de filtrage du capteur (et donc réduisent l'exactitude de mesure faiblement), vous pouvez le nettoyer.

Dévisser le couvercle du filtre (B) (utiliser une pince avec des becs couverts de plastique). Nettoyer le couvercle soigneusement.

L'événement (A) ne devrait être nettoyé que par un personnel qualifié et avec grand soin.

Des résidus éventuels du fluide ne doivent pas être compressés et pressés dans l'évent. Cela pourrait boucher le système de filtrage et réduire l'exactitude de mesure du capteur.

Visser le couvercle de filtrage de nouveau.

11 Dimensions

Dimensions en mm : 1: visualisation digitale 2: LEDs 3: bouton poussoir

12 Données techniques

Tension d'alimentation [V] 18...32 DC Consommation [mA] < 50 Courant de sortie [mA] 250 Protection contre les courts-circuits ; protection inversion de polarité / protection surcharges, chien de garde intégré Chute de tension [V] 2 Retard à la disponibilité [s] 0,5 Temps de réponse minimal sortie de commutation [s] 0,1 Fréquence de commutation [Hz] 6 Sortie analogue : 4...20 mA / 20...4 mA / 0...10 V / 10...0 V Charge maxi sortie de courant [Ω] (UB - 10) x 50 Charge mini avec sortie de tension [Ω] 2000 Temps de réponse de la sortie analogique pour un pic [ms] 25

Exactitude / dérivés (en % de la plage)1) - Exactitude type (linéarité, incl. hysteresis et répétabilité)2) < ± 0,2 - Linéarité < ± 0,15 - Hystérisis < ± 0,15 - Répétabilité (avec des fluctuations de température < 10 K) < ± 0,1 - Stabilité à long terme (en % de la plage par an) < ± 0,1 - Coefficient de température (TK) dans la plage de température compensée 0 ... 70 °C (en % de la plage par 10 K) - meilleur CT du point de zéro / de la plage < ± 0,05 / < ± 0,15

Matières en contact avec le fluide inox / 316L / 1.4435, état de surface : Ra < 0,4 / Rz 4 céramique (99,9 % Al2O3) ; PTFE (pour PI2692 : inox 316L / 1.4435 ; céramique; PTFE) Matières du boîtier inox 316L / 1.4404 ; PC (Makrolon); PBT (Pocan); PEI; FPM (Viton); PTFE Protection IP 67 / IP 69K III Résistance d'isoolation [MΩ] > 100 (500 V DC) Tenue aux chocs [g] 50 (DIN / CEI 68-2-27, 11ms) Tenue aux vibrations [g] 20 (DIN / CEI 68-2-6, 10 - 2000 Hz) Cycles de commutation min 100 millions Température ambiente [°C] -25 ... +80 Température du fluide [°C] -25...125 (+45 max. 1h) Température de stockage [°C] -40...100 CEM EN 61000-4-2 décharges électrostatiques : 4 / 8 KV EN 61000-4-3 rayonnement HF : 10 V/m EN 61000-4-4 transitoires électriques rapides : 2 KV EN 61000-4-5 Surge: 0,5 / 1 KV EN 61000-4-6 parasites HF conduits par le cable : 10 V

1) Toutes les indications se réfèrent à un turn down de 1:1 2) Réglage des valeurs limites selon DIN 16086

12.1 Plages de réglage

		SP1 rP1 ASP AEP								ΔP
		min max min	max min	max min	max min	max
PI2692	bar -0.8	100,0	-1,0	99,8	-1,0	75,0	24,0	100,0	0,1
	PSI -1	1450	-15	1448	-15	108,8	348	1450	1
	MPa -0,08	10,00	-0,10	9,98	-0,1	10	7,50	2	40	10,00
PI2693	bar -0.96	25,00	-1,00	24,96	-1,00	18,74	5,24	25	0,02
	PSI -1	3862,7	-14,4	362,1	-14,4	271,8	76,2	362,7	0,3
	MPa	-0,096	2,500	-0,100	2,496	-0,100	1,874	0,524	2,500	0,002
PI2694	bar -0.98	10,00	-1,00	9,98	-1,00	7,50	1,50	10,00	0,01
	PSI -1	4,2145,0	-14,5	44,7	-14,5	108,7	21,8	145,0	0,1
	MPa	0,098	1,000	-0,100	0,998	-0,100	0,750	0,150	1,000	0,001
PI2695	bar	-0,990	4,000	-1,000	3,990	-1,000	3,000	0,000	4,000	0,005
	PSI	-14,35	58,00	-14,50	57,85	-14,50	43,50	0,00	58,00	0,05
	kPa	-99,0	400,0	-100,0	399,0	-100,0	300,0	0,0	400,0	0,5
PI2696	bar	-0,120	2,500	-0,124	2,496	-0,124	1,880	0,500	2,500	0,002
	PSI -1	7436,27	-1,8036,21	-1,30	27,27	7,2636,27	270,0	3
	kPa	-12,0250,0	-12,4	4249,6	-12,4	18,8,0	50,0	2
	inH2O	-481004	-501002	-50	755	201	1004	1
	mWS	-1,2225,49	-1,2625,45	-1,26	19,17	5,10	25,49	0,01
PI2697	mbar	-48	1000	-50	998	-50	750	200	1000	1
	PSI -0,70	14,50	-0,73	4,47	-0,73	10,88	2,90	14,50	0,01
	kPa	-4,8100,0	-5,0	99,8	-5,0	75,0	20,0	100,0	0,1
	inH2O	-19,2401,6	-20,0	400,8	-20,0	30,1,2	80,4	401,6	0,4
	mWS	-0,4910,20	-0,5110,18	-0,51	7,55	2,04	10,20	0,01
PI2698	mbar	-12,0250,0	-12,4249,6	-12,4	18,74	50,0	250,0	2
	kPa	-1,2025,00	-1,2424,96	-1,24	18,74	5,00	25,0	0,02
	inH2O	-4,8100,4	-5,0	100,2	-5,0	75,3	20,1	100,4	0,1
	mmWS	-1222250	-1262546	-126	1912	510	225	0,2

P = increments

		SP1 rP1 ASP AEP								ΔP
		min max min	max min	max min	max min	max
PI2699	mbar -998 1000	-1000	998 -1000	500 -500	1000	1
	PSI -14,45 14,	50 -14,5	14,45	-14,50 7	25 -7,25	14,50 0	05
	kPa -99,8 100	0 -100,0	99,8 -100,0	0,50,0	-50,0 1	00,0 0,1
	inH2O	-400 4	01 -401	400 -401	201 -201	1 401 1
	mWS	-10,18	10,20 -10,20	10,18	-10,20	5,10 -5,	10 10,20	0,01

P = incréments

13 Réglages usine

	Réglages usine	Réglage utiliser
OU1	Hno
OU2	I
SP1	25% VEM*
rP1	23% VEM*
ASP / tASP	0% VEM*
AEP / tAEP	100% VEM*
COF / tCOF	0,0
dS1	0,0
dr1	0,0
P-n	pnp
dAP	0,1
dAA	0,1
Uni	bAr / mbAr
SELd	P
dis	d2

• = la valeur en pourcentage indiquée de la valeur maxi de l'étendue de mesure (VEM) réglée en bar / mbar du capteur correspondant

Plus d'informations à www.ifm.com
