| Type de produit | Télémètre optique (détecteur de distance) |
| Marque | IFM |
| Modèle | O1D405 |
| Dimensions (L x H x P) | 42 x 59 x 30 mm (sans connecteur) |
| Poids | Environ 200 g |
| Alimentation électrique | DC PNP, 18-30 V selon EN 50178 (TBTS/TBTP) |
| Plage de mesure | 0,2 à 10 m (arrière-plan supprimé >10 à 100 m) |
| Sorties | 2 sorties programmables : commutation (PNP) ou analogique (4-20 mA / 0-10 V) |
| Fonctions de sortie | Hystérésis (NO/NF), fenêtre (NO/NF), analogique (courant ou tension) |
| Affichage | Alphanumérique 4 digits + LED vertes (alim/unité) et jaunes (état commutation) |
| Fréquence de mesure | 1 à 33 Hz (réglable) |
| Répétabilité | ±14 mm (blanc, 200-2000 mm, 15 Hz) à ±60 mm (blanc, 6000-10000 mm) |
| Précision | ±24 mm (blanc, 200-2000 mm, 15 Hz, 40-100 klx) à ±70 mm (blanc, 6000-10000 mm) |
| Sécurité laser | Classe 2, puissance max 4,1 mW, longueur d'onde 650 nm – ne pas regarder dans le faisceau |
| Entretien et nettoyage | Nettoyer le panneau transparent devant la lentille avec un chiffon doux ; ne pas utiliser de produits abrasifs |
| Réparabilité | Réparation uniquement par le fabricant ; pas de pièces détachées disponibles pour l'utilisateur |
| Accessoires de montage | Fenêtre de protection (E21133), kit de montage (E21079), équerre (E1D100) – non fournis |
| Conditions ambiantes | Température 23°C, pression 960 hPa, lumière parasite max 100 klx |
| Raccordement électrique | Connecteur M12x1, câblage selon code couleur IFM (BN, WH, BU, BK) |
FOIRE AUX QUESTIONS - O1D405 IFM
Questions des utilisateurs sur O1D405 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Télémètre au format PDF gratuitement ! Retrouvez votre notice O1D405 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil O1D405 de la marque IFM.
MODE D'EMPLOI O1D405 IFM
Notice d'utilisation
Détecteur de distance optique
efector200®
O1D405
704809 / 00 05 / 2010
1 Remarque préliminaire....4
1.1 Symboles utilisés....4 1.2 Avertissements utilisés....4
2 Consignes de sécurité....4
3 Fonctionnement et caractéristiques....6
4.1 Fonction de sortie hystérésis....6 4.2 Fonction de sortie fenêtre....6 4.3 Fonction de sortie analogique....6
5 Montage....7
5.1 Conditions de montage 7 5.2 Accessoires de montage....7
6 Raccordement électrique....8 7 Eléments de service et d'indication....9
8 Menu....10
8.1 Structure du menu....10 8.2 Explication du menu 11
9 Paramétrage 13
9.1 Paramétrage en général.....13
9.1.1 Réglage d'une valeur de paramètre....13 9.1.2 Changement du niveau de menu 1 au niveau de menu 2......14 9.1.3 Verrou électronique....14
9.2 Paramétrage des réglages de base....15
9.2.1 Sélectionner l'unité d'affichage....15 9.2.2 Réglage de l'affichage....15 9.2.3 Configurer OUT1....15 9.2.4 Fonction hystérésis....16 9.2.5 Régler le seuil pour la fonction hystérésis OUT1....17 9.2.6 Fonction fenêtre....17 9.2.7 Régler les seuils pour la fonction fenêtre OUT1....18 9.2.8 Configurer OUT2....19
9.2.9 Régler le seuil pour la fonction hystérésis OUT2....19 9.2.10 Régler les seuils pour la fonction fenêtre OUT2....19 9.2.11 Mise à l'échelle de l'étendue de mesure (sortie analogique).....20
9.3 Mode Teach 21
9.3.1 Régler la fréquence de mesure.....21 9.3.2 Régler la répétabilité.....22 9.3.3 Table de répétabilité et précision 22
9.4 Fonctions étendues....23
9.4.1 Régler la temporisation pour les sorties de commutation.....23 9.4.2 Régler l'amortissement du signal de mesure....23 9.4.3 Restaurer les réglages usine 23 9.4.4 Indiquer le numéro de version du logiciel.....23
10 Fonctionnement 23
10.1 Mise en service 23
10.1.1 Messages d'erreur....24
10.2 Modes de fonctionnement....24
10.2.1 Mode Run 24 10.2.2 Mode affichage....25 10.2.3 Mode programmation....25

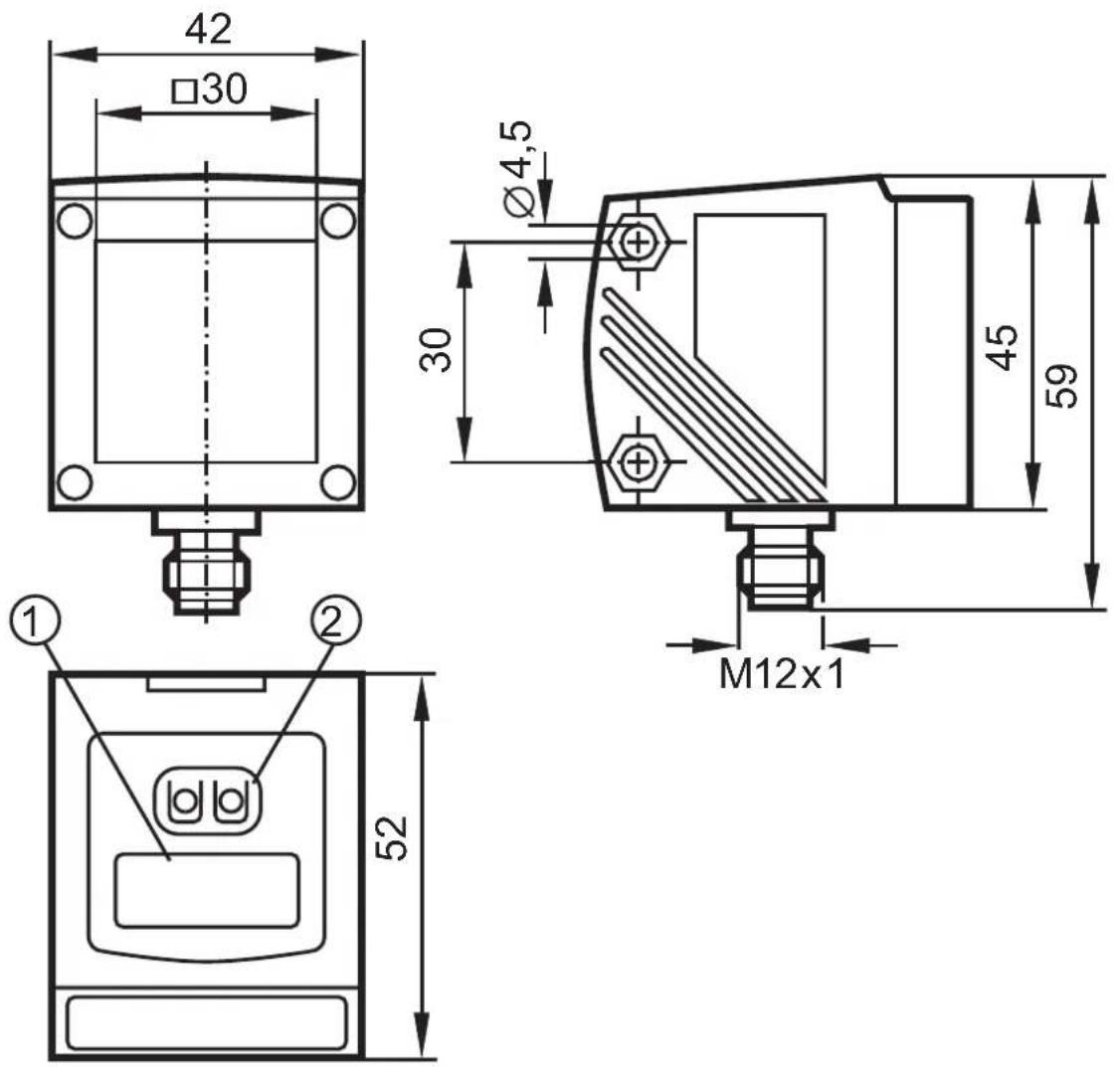

11 Entretien, réparation et élimination....25 12 Schéma d'encombrement....26 13 Réglage usine....27
Symboles utilisés 1.1
▶ Action à réaliser
Retour d'information, résultat
Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
Information
Remarque supplémentaire.
Remarque classe laser
Avertissement
Avertissement de dommages corporels graves.
Danger de mort ou de graves blessures irréversibles.
Consignes de SÉCURITÉ2
- Avant la mise en service de l'appareil, lire cette notice. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. • Toute responsabilité et garantie est déclinée en cas de mauvaises manipulations et/ou en cas de modifications de l'appareil.
Avertissement
Lumière laser visible ; classe de protection laser 2.
L'utilisation d'autres éléments de service ou d'autres réglages peut résulter en l'exposition aux rayonnements dangereux. Lésion de la rétine possible.
Ne pas regarder le faisceau laser ! ▶
▶ Afficher les étiquettes jointes (avertissement laser) à proximité immédiate de l'appareil.
Prendre en compte les avertissements sur l'étiquette du produit.
Utiliser l'étiquette fournie et la fixer sur le câble d'alimentation.
L'étiquette fournie pour le câble d'alimentation

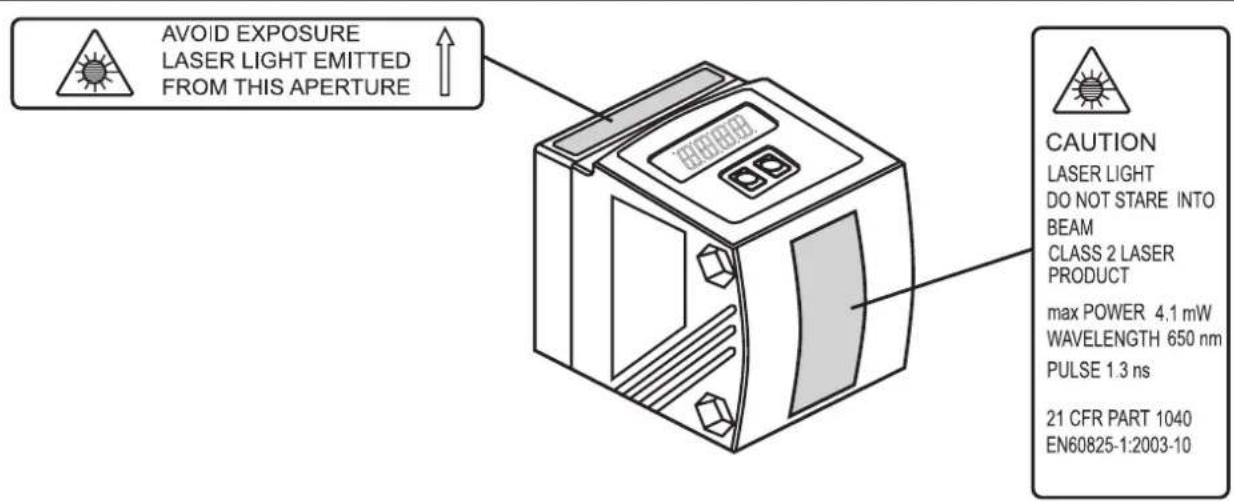

Étiquette du produit
Fonctionnement et CARACTÉRISTIQUES3
L'appareil est utilisé comme détecteur de distance optique.
APPLICATIONS3.1
Le détecteur de distance optique mesure des distances entre 0,2...10 m.
Il a une suppression de l'arrière-plan >10...100 m.
La valeur mesurée est affichée sur un afficheur à 10 segments.
2 signaux de sortie peuvent être générés selon la fonction de sortie réglée.
La distance entre le détecteur et l'arrière-plan doit être limitée à max. 100 m par le client. Sinon, les valeurs mesurées peuvent être ambiguës. → 5.1 Conditions de montage
Fonction de sortie hystérésis 4.1
L'hystérésis garantit un état de commutation de la sortie stable en cas de fluctuations de la valeur mesurée autour du seuil de commutation. Une fonction hystérésis peut être réglée pour chacune des deux sorties (OUT1 et OUT2). → 9.2.4 Fonction hystérésis

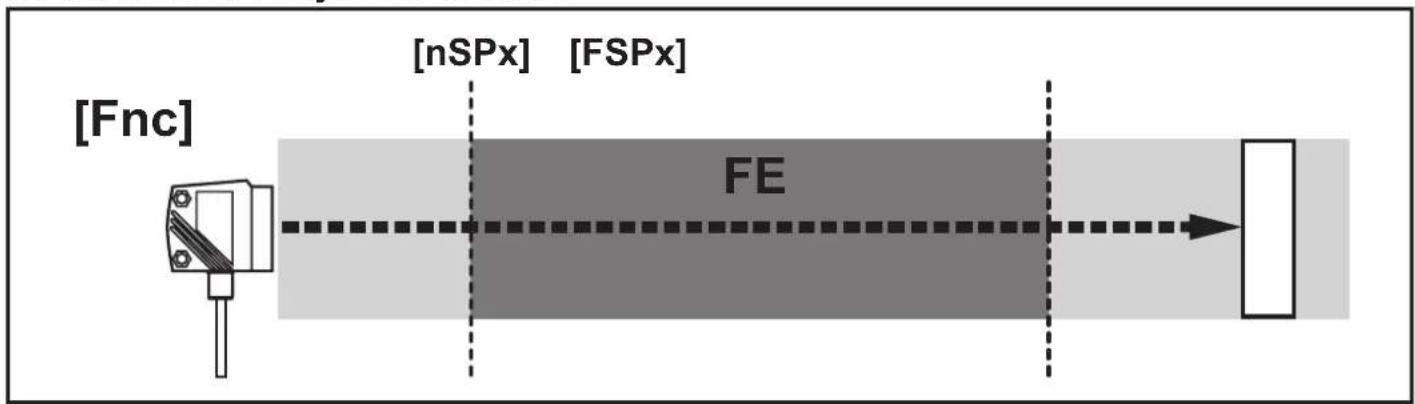

Fonction de sortie fenêtre 4.2
La fonction fenêtre permet la surveillance d'une bonne plage définie. Une fonction fenêtre peut être réglée pour chacune des deux sorties (OUT1 et OUT2). → 9.2.6 Fonction fenêtre
Fonction de sortie analogique 4.3
La sortie 2 (OUT2) peut fournir un signal analogique proportionnel à la distance. → 9.2.11 Mise à l'échelle de l'étendue de mesure (sortie analogique).
Conditions de montage 5.1
Monter l'appareil de sorte que l'objet à détecter se trouve dans l'étendue de mesure de 0,2...10 m.
La zone d'univocité du détecteur est fixée à 100 m. Des objets qui se trouvent dans la plage >10...100 m ne sont pas détectés.
Les objets réfléchissants situés directement dans le faisceau du détecteur, même dans une plage > 100 m, doivent être évités. Sinon, les valeurs mesurées peuvent être ambiguës.
Accessoires de montage 5.2
L'appareil est fourni sans accessoires de montage.
| Exemples d'accessoires de montage Réfé-rence |
| Fenêtre de protection O1D E21133 |
| Kit de montage E2D101 + E20938 + E20951 E21079 |
| Kit de montage O1D (pour profil rond ∅ 12 mm) E2D101 |
| Profil rond droit ∅ 12 mm / M10 E20938 |
| Kit de montage O1D (pour profil rond ∅ 14 mm) E2D111 |
| Profil rond droit ∅ 14 mm / M12 E20939 |
| Equerre de fixation réglage fin pour détecteurs laser O1D E1D100 |

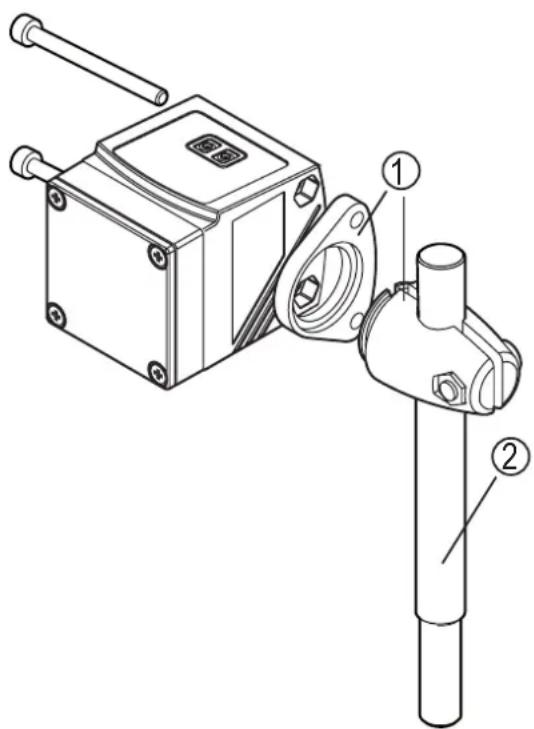

Exemple de montage :
Kit de montage pour vérins cylindriques 1:
∅ 12 mm
Référence E2D101
Profil rond droit ∅ 12 mm / M10 2:
Référence E20938
Raccordement ÉLECTRIQUE6
L'appareil doit être monté par un électricien qualifié.
Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Assurer une alimentation en tension selon EN 50178, TBTS, TBTP.
Mettre l'installation hors tension. ▶
Raccorder le câble comme suit : ▶
DC PNP
Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir)

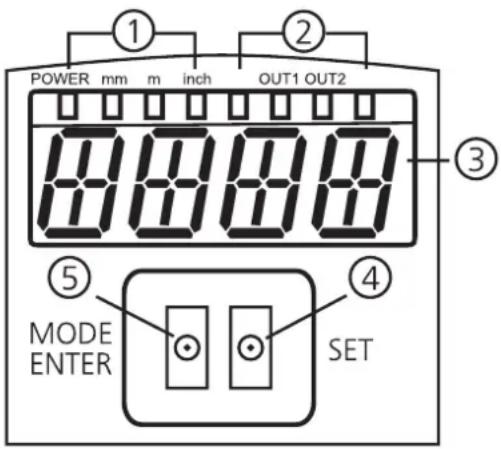

Éléments de service et d'indication7
 | |
| 1: 4 x LED verte LED allumée = alimentation et unité d'affichage réglée (mm, m, inch) | |
| 2: 4 x LED jaune (deux non utilisées) | Indication de l'état de commutation ; allumée si la sortie correspondante est commutée. |
| 3: Afficheur alphanu-mérique à 4 digits | Affichage de la distance mesurée, des paramètres et des valeurs de paramètres. |
| 4: Bouton de pro-grammation [SET] | Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois). |
| 5: Bouton de programmation [MODE/ENTER] | Sélection des paramètres et confirmation des valeurs de paramètres. |

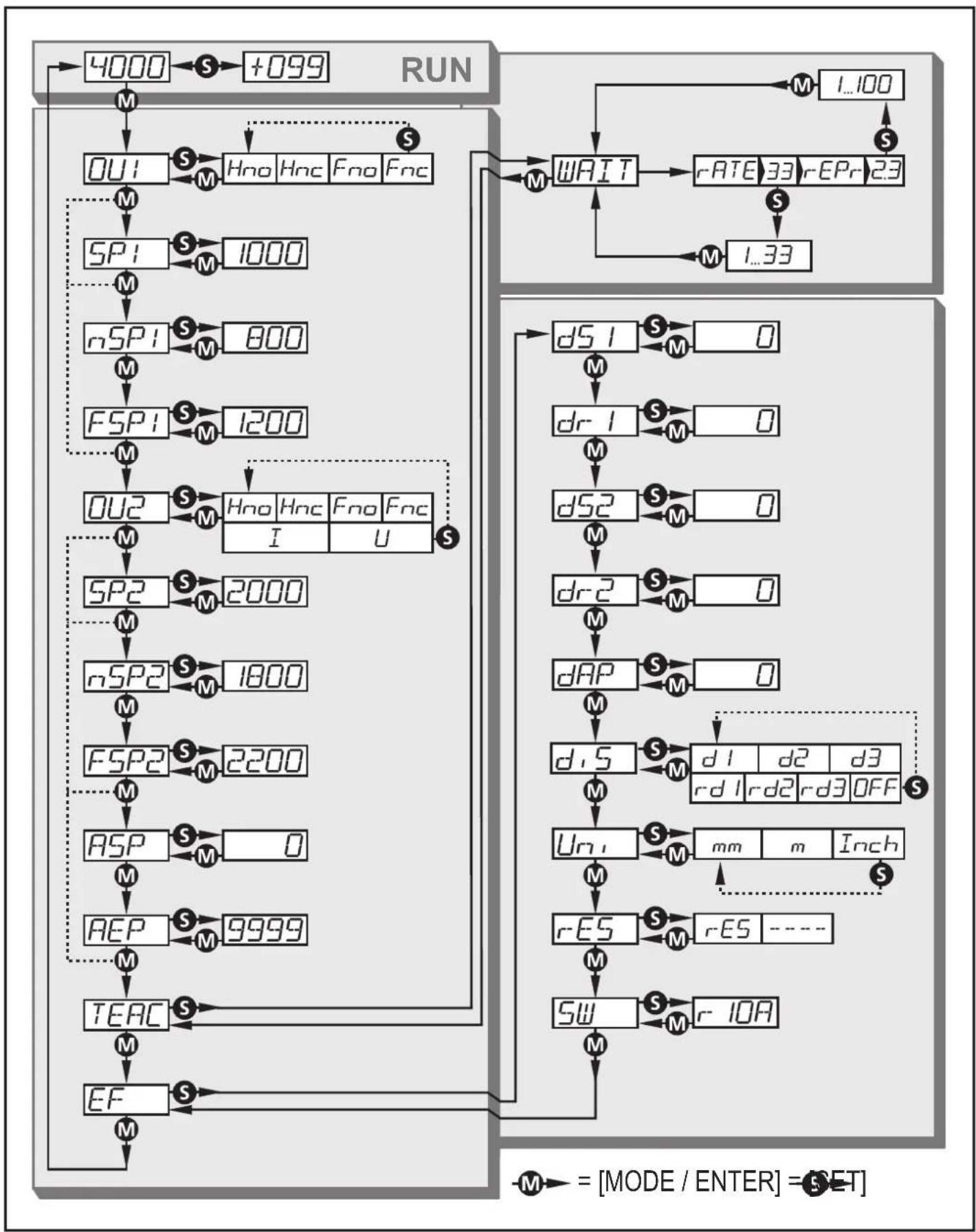

Structure du menu 8.1
Explication du menu 8.2
Les réglages usine se trouvent à la fin de cette notice (→ 13 Réglage usine).
| OU1 | Configuration pour la sortie 14 fonctions de commutation sont réglables :[Hno], [Hnc], [Fno], [Fnc] → 9.2.3 OUT1 Configurer |
| SP1 | Seuil pour la fonction hystérésis OUT1Valeur limite à laquelle la sortie en fonction hystérésis change son état de commutation (objet plus proche / plus éloigné que la distance réglée).[SP1] est seulement actif si [OU1] = [Hno] ou [Hnc].→ 9.2.5 Régler le seuil pour la fonction hystérésis OUT1 |
| nSP1FSP1 | Seuils pour la fonction fenêtre OUT1Valeurs limites auxquelles la sortie en fonction fenêtre change son état de commutation (objet entre la distance "proche" et la distance "éloignée" présent / absent).[nSP1] = seuil "proche" / FSP1 = seuil "éloigné".[nSP1] / [FSP1]sont seulement actifs si [OU1] = [Fno] ou [Fnc].→ 9.2.7 Régler les seuils pour la fonction fenêtre OUT1 |
| OU2 | Configuration pour la sortie 24 fonctions de commutation et 2 signaux analogiques sont réglables :[Hno], [Hnc], [Fno], [Fnc], [I], [U] → 9.2.8 Configurer OUT2 |
| SP2 | Seuil pour la fonction hystérésis OUT2Valeur limite à laquelle la sortie en fonction hystérésis change son état de commutation (objet plus proche / plus éloigné que la distance réglée).[SP2] est seulement actif si [OU2] = [Hno] ou [Hnc].→ 9.2.9 Régler le seuil pour la fonction hystérésis OUT2 |
| nSP2FSP2 | Seuils pour la fonction fenêtre OUT2Valeurs limites auxquelles la sortie en fonction fenêtre change son état de commutation (objet entre la distance "proche" et la distance "éloignée" présent / absent).[nSP2] = seuil "proche" / [FSP2] = seuil "éloigné".[nSP2] / [FSP2] sont seulement actifs si [OU2] = [Fno] ou [Fnc].→ 9.2.10 Régler les seuils pour la fonction fenêtre OUT2 |
| ASP | Valeur minimum de la sortie analogiqueValeur mesurée à laquelle 4 mA / 0 V sont fournis.[ASP] est seulement actif si [OU2] = [I] ou [U].→ 9.2.11 Mise à l'échelle de l'étendue de mesure (sortie analogique) |
| AEP | Valeur maximum de la sortie analogiqueValeur mesurée à laquelle 20 mA / 10 V sont fournis.[AEP] est seulement actif si [OU2] = [I] ou [U].→ 9.2.11 Mise à l'échelle de l'étendue de mesure (sortie analogique) |
| TEAC | Mode TeachPrésélection "taux d'échantillonnage" ou "répétabilité"→ 9.3 Mode Teach |
| EF | Fonctions étenduesPar l'appui sur [SET] le sous-menu "Fonctions étendues" s'ouvre→ 9.4 Fonctions étendues |
| dS1dr1dS2dr2 | Temporisation pour les sorties de commutation[dSx] = temporisation à l'enclenchement ; [drx] = temporisation au déclenchement.La sortie ne change pas son état de commutation immédiatement.La commutation se produit après l'écoulement de la temporisation. Si l'évènement de commutation n'existe plus après l'écoulement de la temporisation, la sortie ne change pas d'état.[dS2] und [dr2] ne sont pas effectives si [OU2] = [I] ou [U].→ 9.4.1 Régler la temporisation pour les sorties de commutation |
| dAP | Amortissement du signal de mesureGrâce à cette fonction, les saturations de brève durée de l'élément de mesure peuvent être supprimées (ces saturations peuvent se produire en raison d'une réflexion directe ou de grandes fluctuations de luminosité).Pendant le temps réglé, la dernière valeur mesurée valable est affichée, les signaux de sortie restent inchangés.→ 9.4.2 Régler l'amortissement du signal de mesure |
| d15 | Réglage de l'affichage7 réglages peuvent être sélectionnés :[d1], [d2], [d3], [rd1], [rd2], [rd3], [OFF]→ 9.2.2 Réglage de l'affichage |
| Uni | Réglage de l'unité d'affichageSélectionner l'unité de mesure pour [SP1], [SP2], [ASP], [AEP]Options de sélection : [mm] [m] [inch]→ 9.2.1 Sélectionner l'unité d'affichage |
| r-ES | Restaurer les réglages usine→ 9.4.3 Restaurer les réglages usine |
| SW | Indication du numéro de version du logiciel→ 9.4.4 Indiquer le numéro de version du logiciel |
PARAMÉTRAGE9
Pendant le paramétrage, l'appareil reste en mode de fonctionnement en interne. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que la modification soit validée.
Réglage d'une valeur de paramètre 9.1.1
Régler l'unité d'affichage [Uni] avant de déterminer les valeurs pour les paramètres. En cas de changement ultérieur de l'unité d'affichage, des erreurs d'arrondi lors de la conversion interne peuvent fausser les valeurs réglées. → 9.2.1 Sélectionner l'unité d'affichage.
| 1 | Sélectionner le paramètreAppuyer sur [MODE/ENTER] jusqu'à ▶ce que le paramètre souhaité soit affiché. |  ➡  |
| 2 | Régler la valeur du paramètreAppuyer sur [SET] et le maintenir ▶appuyé.La valeur de paramètre actuelle > clignote pendant 5 s.Augmenter la valeur de réglage pas à ▶pas en appuyant sur le bouton-poussoir plusieurs fois, ou en continue en appuyant sur le bouton-poussoir en permanence. |  ➡  |
| Réduire la valeur : laisser l'affichage aller jusqu'à la valeur de réglage maximum.Ensuite, le cycle recommence à la valeur de réglage minimum. | ||
| 3 | Confirmer la valeur de paramétrageAppuyer brièvement sur [MODE/ ▶ENTER].Le paramètre est indiqué de nouveau ; >la nouvelle valeur de paramètre réglée devient effective. |  ➡  |
| 4 | Réglage d'autres paramètresRecommencer par l'étape 1. ▶ | |
| 5 | Terminer le paramétrageAttendre 15 s ou appuyer sur [MODE/ENTER]. ▶La valeur mesurée actuelle est indiquée. > | |
Changement du niveau de menu 1 au niveau de menu 29.1.2
| Appuyer plusieurs fois sur [MODE/ENTER] jusqu'à ce que [EF] soit affiché. |  |  |
| Appuyer brièvement sur [SET]. ▶Le premier paramètre du sous-menu est >affiché (ici :[dr1]). |  |  |
Verrou électronique 9.1.3
L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. En état de livraison, l'appareil n'est pas verrouillé.
| VerrouillerS'assurer que l'appareil est en mode de ►fonctionnement normal.Appuyer sur [MODE/ENTER] + [SET] ►jusqu'à ce que [Loc] soit affiché.L'appareil est verrouillé.[> |  |  |
| Loc] est affiché brièvement lorsque l'on essaie de changer des valeurs de paramètres pendant le fonctionnement. | ||
| DéverrouillerAppuyer sur [MODE/ENTER] + [SET] ►jusqu'à ce que [uLoc] soit affiché.L'appareil est déverrouillé. > |  |  |
Si lors du réglage aucun bouton n'est appuyé pendant 15 s, l'appareil redevient opérationnel sans aucune modification des valeurs.
Sélectionner l'unité d'affichage 9.2.1
| Régler [Uni] avant de saisir les valeurs des paramètres [SPx], [ASP], [AEP].En cas d'un changement ultérieur de l'unité d'affichage des erreurs d'arrondi lors de la conversion interne peuvent fausser les valeurs réglées.Passer à [EF]. ▶Sélectionner [Uni] et régler l'unité de mesure. ▶Sélection de l'unité de mesure : [mm], [m], [inch]Confirmer en appuyant sur [MODE/ENTER]. ▶L'unité sélectionnée est affichée par la LED verte. > | Urr |
Réglage de l'affichage 9.2.2
| Passer à [EF]. ► Sélectionner [diS] et effectuer les réglages. ► 7 réglages peuvent être sélectionnés : [d1] = actualisation de la valeur mesurée toutes les 50 ms. • [d2] = actualisation de la valeur mesurée toutes les 200 ms. • [d3] = actualisation de la valeur mesurée toutes les 600 ms. • [rd1], [rd2], [rd3] = affichage comme pour [d1], [d2], [d3] mais tourné • de 180°. L'actualisation de la valeur mesurée ne concerne que l'affichage. Elle n'a aucun effet sur les sorties. [OFF] = l'affichage de la valeur mesurée est désactivé en mode Run. • Par l'appui sur l'un des boutons la valeur mesurée actuelle est affi-chée pendant 15 s. Confirmer en appuyant sur [MODE/ENTER]. ► Même si l'affichage est désactivé, les LED restent actives. | d, 5 |
Configurer OUT19.2.3
| Sélectionner [OU1] et régler les fonctions de commutation.Fonctions de commutation :[Hno] = fonction hystérésis / normalement ouvert[Hnc]= fonction hystérésis / normalement fermé[Fno] = fonction fenêtre / normalement ouvert[Fnc] = fonction fenêtre / normalement ferméConfirmer en appuyant sur [MODE/ENTER]. ▶ | OU 1 |
Fonction hystérésis 9.2.4
L'hystérésis garantit un état de commutation de la sortie stable en cas de fluctuations de la valeur mesurée autour du seuil de commutation. Dans les deux cas, les seuils d'enclenchement et de déclenchement sont positionnés symétriquement autour du seuil de commutation [SPx]. L'écart entre le seuil d'enclenchement et le seuil de déclenchement est l'hystérésis; elle est calculée à partir de la répétabilité avec un facteur de sécurité de 1,5.
Exemples hno
Lors de l'approche de l'objet, la sortie commute lorsque le seuil d'enclenchement (A) est atteint (pour la fonction de sortie [Hno]).
Si l'objet s'éloigne de nouveau, la sortie ne change son état de commutation que si le seuil de déclenchement (B) est dépassé.
Le seuil de déclenchement (B) est supérieur au seuil d'enclenchement (A).
[SPx] = seuil de commutation; A = seuil d'enclenchement; B = seuil de déclenchement
Si la fonction de sortie [Hnc] a été sélectionnée, les seuils d'enclenchement et de déclenchement sont inversés. La sortie est désactivée lors de l'approche de l'objet. Si l'objet s'éloigne de nouveau, la sortie est activée.
État de commutation des sorties
| Fonction de sortie Distance objet (D) Etat de commutation | ||
| [Hno] D < [SPx] fermé | ||
| D > [SPx] ouvert | ||
| [Hnc] D < [SPx] ouvert | ||
| D > [SPx] fermé | ||
Exemple de fonction de sortie [hno]
Fréquence de mesure 15 Hz, distance à l'objet 1200 mm, niveau de gris (réflexion de 18 %) :
Hystérésis = ± 8 mm (répétabilité → 9.3.3 Table) × facteur 1,5 = 12 mm
Seuil de déclenchement 1200 mm + (12 mm) = 1212 mm -
Seuil d'enclenchement 1200 mm - (12 mm) = 1188 mm -
Régler le seuil pour la fonction hystérésis OUT19.2.5
| Sélectionner la fonction de sortie [Hno] ou [Hnc] dans [OU1]. ▶Confirmer en appuyant sur [MODE/ENTER]. ▶Sélectionner [SP1] et régler le seuil de commutation. ▶Confirmer en appuyant sur [MODE/ENTER]. ▶ | OU 1SP 1 |
9.2.6 Fonction fenêtre
Pour les deux sorties (OUT1 / OUT2), il existe une possibilité de définir une fenêtre pour reconnaître l'objet.
Commuté si l'objet est détecté
Si la valeur mesurée est entre le seuil "proche" [nSPx] et le seuil "éloigné" [FSPx], la sortie est fermée (si [OUx] = [Fno]).
Déclenche si l'objet est détecté
Si la valeur mesurée est entre le seuil "proche" [nSPx] et le seuil "éloigné" [FSPx], la sortie est ouverte (si [OUx] = [Fnc]).
Etat de commutation des sorties
| Fonction de sortie Distance objet (D) Etat de commutation | ||
| [Fno] | D < [nSPx]D > [FSPx] | ouvert |
| [nSPx] < D < [FSPx] fermé | ||
| [Fnc] | D < [nSPx]D > [FSPx] | fermé |
| [nSPx] < D < [FSPx] ouvert | ||
| Les deux limites de la fenêtre ([nSPx] et [FSPx]) travaillent avec une hystérésis → 9.2.4 Fonction hystérésis / exemple de fonction de sortie [Hno]. | ||
Régler les seuils pour la fonction fenêtre out19.2.7
| Sélectionner la fonction de sortie [Fno] ou [Fnc] dans [OU1]. ▶Confirmer en appuyant sur [MODE/ENTER]. ▶Sélectionner [nSP1] et régler le seuil "proche". ▶Confirmer en appuyant sur [MODE/ENTER]. ▶Sélectionner [FSP1] et régler le seuil "éloigné". ▶Confirmer en appuyant sur [MODE/ENTER]. ▶ | OU1nSP1FSP1 |
Configurer OUT29.2.8
| Sélectionner [OU2]. ▶Régler les fonctions de commutation ou les signaux analogiques : ▶[Hno] = fonction hystérésis / normalement ouvert•[Hnc] =•fonction hystérésis / normalement fermé[Fno] = fonction fenêtre / normalement ouvert•[Fnc] = fonction fenêtre / normalement fermé•[I] = sortie courant analogique 4...20 mA•[U] = sortie tension analogique 0...10 V•Confirmer en appuyant sur [MODE/ENTER]. ▶ | OU2 |
Régler le seuil pour la fonction hystérésis OUT29.2.9
| Sélectionner [Hno] ou [Hnc] dans [OU2]. ▶Confirmer en appuyant sur [MODE/ENTER]. ▶[Sélectionner [SP2] et régler le seuil de commutation. ▶Confirmer en appuyant sur [MODE/ENTER]. ▶→ 9.2.4 Fonction hystérésis | OU2SP2 |
Régler les seuils pour la fonction fenêtre OUT29.2.10
| Sélectionner [Fno] ou [Fnc] dans [OU2.] ▶Confirmer en appuyant sur [MODE/ENTER]. ▶Sélectionner [nSP2] et régler le seuil "proche".Confirmer en appuyant sur [MODE/ENTER]. ▶Sélectionner [FSP2] et régler le seuil "éloigné".Confirmer en appuyant sur [MODE/ENTER]. ▶→ 9.2.6 Fonction fenêtre | OU2nSP2FSP2 |
Mise à l'échelle de l'étendue de mesure (sortie analogique) 9.2.11
| Sélectionner [I] ou [U] dans [OU2. ▶Confirmer en appuyant sur [MODE/ENTER]. ▶Sélectionner [ASP] et régler la "valeur minimum de la sortie analogique".[ASP] définit à quelle valeur mesurée le signal de sortie est de 4 mA / 0 V.Confirmer en appuyant sur [MODE/ENTER]. ▶Sélectionner [AEP] et régler la "valeur maximum de la sortie analogique"[AEP] définit à quelle valeur mesurée le signal de sortie est de 20 mA / 10 V. Cette valeur peut également être sélectionnée de sorte qu'elle soit avant la valeur [ASP]. Un front descendant peut donc être réalisé.Confirmer en appuyant sur [MODE/ENTER]. ▶Distance minimale entre [ASP] et [AEP] : 100 mmSi le niveau tombe en dessous de la distance minimale, le message d'erreur " SIZE " est affiché. | OU2ASPAEP |
Sortie courant 4...20 mA
line
| Time (mm) | Current (mA) | | --------- | ------------ | | 0(ASP) | 4 | | 10000(AEP)| 20 | | 0 | 4 | | AEP | 20 | | MEW | 20 |MEW = valeur finale de l'étendue de mesure. Dans l'étendue de mesure réglée, le signal de sortie est entre 4 et 20 mA. De plus, des parasites sont signalés : trop de lumière ou l'objet est trop proche : 3,5 mA pour le front montant ([ASP] < [AEP]), 20,5 mA pour le front descendant ([ASP] > [AEP]). Objet trop éloigné ou aucun objet présent : 20,5 mA pour le front montant, 3,5 mA pour le front descendant.
Sortie de tension 0...10 v
Réglage usine Etendue de mesure mise à l'échelle MEW = valeur finale de l'étendue de mesure. Dans l'étendue de mesure réglée, le signal de sortie est entre 0 et 10 V.
Régler la fréquence de mesure 9.3.1
La fréquence de mesure définit la durée maximale avant qu'un nouveau résultat de mesure soit disponible et que les sorties soient mises à jour. La fréquence de commutation est normalement env. 1/3 de la fréquence de mesure.
Sélectionner [TEAC], ensuite appuyer sur [SET] et le maintenir appuyé jusqu'à ce que [WAIT] soit affiché.
[RATE] et [REPR] sont indiqués en alternance.
Si [RATE] est affiché : appuyer sur [SET] jusqu'à ce que la valeur présélectionnée de la fréquence de mesure clignote.
Saisir la valeur en pas à pas en appuyant sur le bouton-poussoir ▶ [SET] plusieurs fois.
Confirmer en appuyant sur [MODE/ENTER]. ▶
[WAIT] est affiché pendant que la répétabilité [rEPr] est calculée.
La fréquence de mesure [rATE] et la répétabilité [rEPr] sont indiquées en alternance.
TEAC
RATE
Régler la répétabilité 9.3.2
| Sélectionner [TEAC], ensuite appuyer sur [SET] et le maintenir appuyé jusqu'à ce que [WAIT] soit affiché.[RATE] et [rEPr] sont indiqués en alternance. >Si [rEPr] est affiché : appuyer sur [SET] jusqu'à ce que la valeur ▶présélectionnée de la répétabilité clignote.Saisir la valeur en pas à pas en appuyant sur le bouton-poussoir ▶[SET] plusieurs fois.Confirmier en appuyant sur [MODE/ENTER]. ▶[WAIT] est affiché pendant que la fréquence de mesure [RATE] est >calculée.La fréquence de mesure [RATE] et la répétabilité [rEPr] sont indiquées en alternance. | TEACr-EPr |
Table de répétabilité et précision 9.3.3
Valeurs pour la fréquence de mesure 15 Hz* - lumière parasite sur l'objet max. 40 klx
Valeurs pour la fréquence de mesure 15 Hz* - lumière parasite sur l'objet max. 40...100 klx
| Distance en [mm] | Répétabilité | Précision | ||
| blanc rémission 90 % | gris rémission 18 % | blanc rémission 90 % | gris rémission 18 % | |
| 200...2000 | ± 14,0 mm | ± 14,0 mm | ± 24,0 mm | ± 24,0 mm |
| 2000...4000 | ± 25,0 mm | ± 30,0 mm | ± 35,0 mm | ± 40,0 mm |
| 4000...6000 | ± 31,0 mm | ± 45,0 mm | ± 41,0 mm | ± 55,0 mm |
| 6000...10000 | ± 60,0 mm | — | ± 70,0 mm | — |
| *Portée sur noir (rémission 6 %) ≤ 4000 mm.Les valeurs sont valables pour les conditions suivantes :• conditions ambiantes constantes (23°C / 960 hPa)• seulement après 10 minutes de mise sous tension. | ||||
Fonctions étendues 9.4
Régler la temporisation pour les sorties de commutation9.4.1
| Sélectionner [EF]. ▶Appuyer sur [SET] pour passer au menu [EF]. ▶En appuyant sur [MODE/ENTER] sélectionner le paramètre : ▶[dSx] = temporisation à l'enclenchement ; [drx] = temporisation au déclenchementEn appuyant sur [SET] régler la valeur du paramètre : ▶Plage de réglage [s] : 0 / 0,1...5 s en pas de 0,1 s(0 = temporisation n'est pas active)Confirmer en appuyant sur [MODE/ENTER]. ▶ |      |
Régler l'amortissement du signal de mesure9.4.2
| Sélectionner [EF]. ▶Appuyer sur [SET] pour passer au menu [EF]. ▶Sélectionner [dAP]. ▶En appuyant sur [SET] régler la valeur du paramètre : ▶plage de réglage [s] : 0,0...1,0...5,0.Confirmier en appuyant sur [MODE/ENTER]. ▶ |   |
Restaurer les réglages usine9.4.3
| Sélectionner [EF]. ▶Appuyer sur [SET] pour passer au menu [EF]. ▶Sélectionner [TEAC], ensuite appuyer sur [SET] et le maintenir ap- ▶puyé jusqu'à ce que [----] soit affiché.Confirmier en appuyant sur [MODE/ENTER]. ▶L'appareil passe en mode Run. > |   |
Indiquer le numéro de version du logiciel9.4.4
| Sélectionner [EF]. ▶Appuyer sur [SET] pour passer au menu [EF].Sélectionner [SW], puis appuyer sur [SET].>Le numéro de version du logiciel est affiché.Appuyer sur [MODE/ENTER] pour retourner au menu [EF]. |   |
10.1 Mise en service
- Après le montage, le raccordement électrique et la programmation, vérifier le bon fonctionnement de l'appareil. En cas d'une mise en service correcte, la distance à l'objet est affichée.
Messages d'erreur10.1.1
| Affichage | Cause possible | Sortie de commutation Sortie courant / sortie tension | |||||
| [Hno] | [Hnc] | [Fno] | [Fnc] | [ASP] | < [AEP] [ASP] > [AEP] | ||
| [++] | trop de lumière, par ex. surface réfléchissante | ON | OFF | OFF | ON 3,5 mA / 0 V | 20,5 mA / 10 V | |
| [- -] | pas assez de lumière, aucun objet | OFF | ON | OFF | ON | 20,5 mA / 10 V | |
| [nEAr] | objet à mesurer hors de l'étendue de mesure < 0,2 m | ON | OFF | OFF | ON 3,5 mA / 0 V | 20,5 mA / 10 V | |
| [FAr] | objet à mesurer hors de l'étendue de mesure > 10 m | OFF | ON | OFF | ON | 20,5 mA / 10 V | |
| [Errp] | plausibilité (par ex. objet trop rapide) | X^1) | X^1) | X^1) | X^1) | X^1) | |
| [SC1] | court-circuit de la sortie de commutation 1 | 1) 1) | |||||
| [SC2] | court-circuit de la sortie de commutation 2 | 2) 2) | |||||
| [SC] | court-circuit de toutes les sorties de commutation. | 2) 2) | |||||
inchangé ^2) [SC2] ou [SC] n'est actif que si la sortie 2 est configurée comme sortie de commutation.
Mode run10.2.1
Le mode Run correspond au mode de fonctionnement normal.
Après la mise sous tension, l'appareil se trouve en mode Run. Il exécute ses fonctions de surveillance et génère les signaux de sortie selon les paramètres réglés.
L'affichage indique la distance actuelle, les LED jaunes signalent l'état de commutation des sorties.
Affichage de la valeur de référence de l'intensité du signal.
L'appareil affiche la valeur de référence de l'intensité du signal > (+100 correspond à un objet blanc, +020 correspond à un objet gris).
Mode d'affichage 10.2.2
Affichage des paramètres et des valeurs de paramètres réglées.
Appuyer brièvement sur [MODE/ENTER]. ▶
L'appareil passe en mode affichage. En interne, il reste en mode Run. Les valeurs de paramètres réglés peuvent être lues :
Pour faire défiler les paramètres, appuyer brièvement sur [MODE/ENTER].
Appuyer brièvement sur [SET] pour l'affichage de la valeur de paramètre ▶ correspondante.
Après 15 s, l'appareil se remet en mode Run. >
Mode de programmation 10.2.3
Réglage des valeurs de paramètre → 9.1 Paramétrage en général.
Entretien, réparation et ÉLIMINATION11
Des détecteurs défectueux ne doivent être réparés que par le fabricant.
Dégager le panneau transparent situé devant la lentille de tout encrassement.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

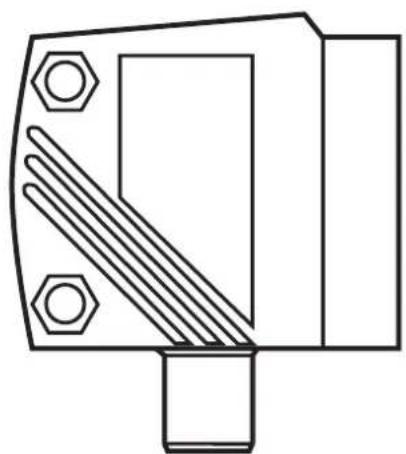

Schéma d'encombrement12
Dimensions en mm
affichage alphanumérique à 4 digits / indication de fonction par LED1:
boutons de programmation:
Réglage usine13
| Paramètres | Plage de réglage Réglage usine | Son propre réglage |
| Uni | mm, m, inch mm | |
| OU1 | Hno, Hnc, Fno, Fnc Hno | |
| SP1 | 200...9999 1000 | |
| nSP1 | 200...9999 800 | |
| FSP1 | 200...9999 1200 | |
| OU2 | Hno, Hnc, Fno, Fnc, I, U | I |
| SP2 | 200...9999 2000 | |
| nSP2 | 200...9999 1800 | |
| FSP2 | 200...9999 2200 | |
| ASP | 0...9999 0 | |
| AEP | 0...9999 9999 | |
| rATE | 1...33 15 Hz | |
| dS1 | 0...0,1...5 0 s | |
| dr1 | 0...0,1...5 0 s | |
| dS2 | 0...0,1...5 0 s | |
| dr2 | 0...0,1...5 0 s | |
| dAP | 0...0,1...5 0 s | |
| diS | d1...3; rd1...3; OFF d3 |
Données techniques et informations supplémentaires sur notre site web à www.ifm.com
