TA3233 - Contrôleur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de température
Plage de mesure	-50 à +150 °C
Précision	± 0,5 °C
Alimentation	24 V DC
Sortie	0-10 V ou 4-20 mA
Dimensions	80 x 80 x 60 mm
Installation	Montage en tableau
Utilisation	Contrôle de la température dans les systèmes HVAC, réfrigération et autres applications industrielles.
Maintenance	Vérification régulière des connexions et étalonnage recommandé tous les ans.
Sécurité	Conforme aux normes CE, utiliser uniquement dans les limites de température spécifiées.
Garantie	2 ans

FOIRE AUX QUESTIONS - TA3233 IFM

Comment réinitialiser le contrôleur de température IFM TA3233 ?

Pour réinitialiser le contrôleur, appuyez simultanément sur les boutons 'SET' et 'UP' pendant environ 5 secondes jusqu'à ce que l'écran clignote.

Que faire si la température affichée est incorrecte ?

Vérifiez d'abord le capteur de température. Assurez-vous qu'il est bien connecté et qu'il n'est pas endommagé. Si le problème persiste, recalibrez le capteur via le menu de configuration.

Comment changer l'unité de température entre Celsius et Fahrenheit ?

Accédez au menu des paramètres en appuyant sur 'SET', puis utilisez les boutons 'UP' ou 'DOWN' pour sélectionner l'unité souhaitée et validez avec 'SET'.

Pourquoi le contrôleur de température s'éteint-il tout seul ?

Cela peut être dû à une surchauffe ou à une alimentation électrique instable. Assurez-vous que le contrôleur est dans un endroit bien ventilé et vérifiez l'alimentation.

Comment configurer un seuil d'alarme sur le TA3233 ?

Pour configurer un seuil d'alarme, accédez au menu de configuration, sélectionnez 'Alarmes' et définissez les valeurs de température pour l'alarme haute et basse.

Le contrôleur ne s'allume pas, que faire ?

Vérifiez d'abord que l'alimentation est correctement branchée et que le circuit est fonctionnel. Si tout est en ordre, essayez de remplacer le fusible interne si nécessaire.

Comment fonctionne la fonction de minuterie sur le TA3233 ?

La fonction de minuterie vous permet de programmer le contrôleur pour qu'il s'éteigne ou s'allume à des moments précis. Accédez au menu Timer et suivez les instructions pour régler les horaires.

Que faire si le contrôleur fait un bruit étrange ?

Un bruit étrange peut indiquer un problème interne. Débranchez l'appareil et contactez le support technique pour éviter tout risque de dommage supplémentaire.

MODE D'EMPLOI TA3233 IFM

Transmetteur de température

efector600®

TA3233

TA3237

FR

704560 / 01 12 / 2012

1 Fonctionnement et caractéristiques

Le transmetteur de température détecte la température actuelle du fluide et la convertit en un signal de sortie analogique (4 ... 20 mA).

- Etendue de mesure :

TA3233 -17,8...148,9 °C / 0...300 °F
TA3237 0...100 °C / 32...212 °F

• Elément de mesure: 1 x Pt 1000 selon DIN EN 60751, classe A

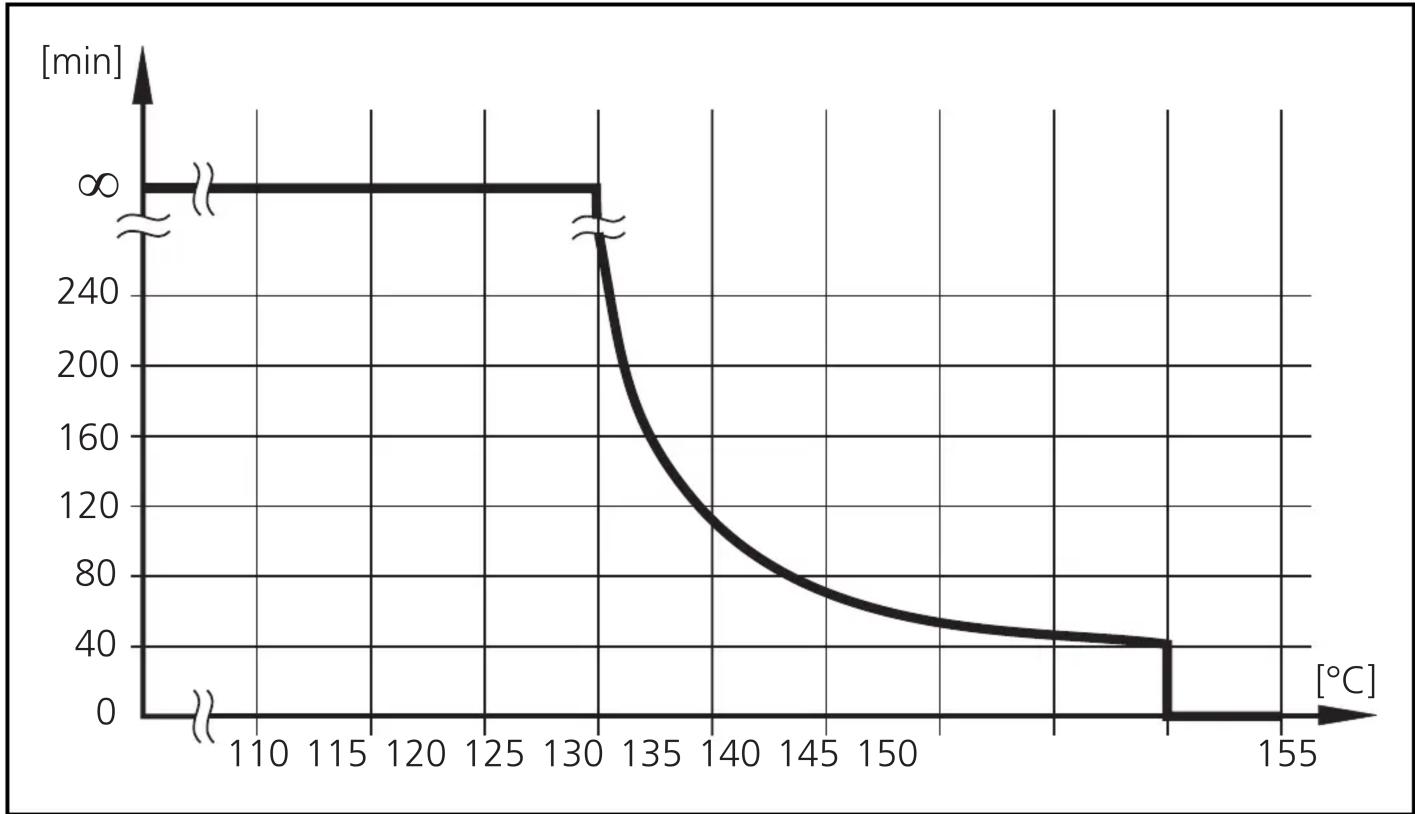

• Tenue à la température

Temps de fonctionnement maximum en fonction de la température du fluide

2 Montage

Avant le montage et le démontage de l'appareil : S'assurer qu'aucun fluide ne peut fuire sur le raccord process.

Montage avec bagues progressives E30024 ou E30049.

Pour des informations sur le montage dans des adaptateurs / bagues progressives veuillez vous référer aux instructions jointes aux articles correspondants.

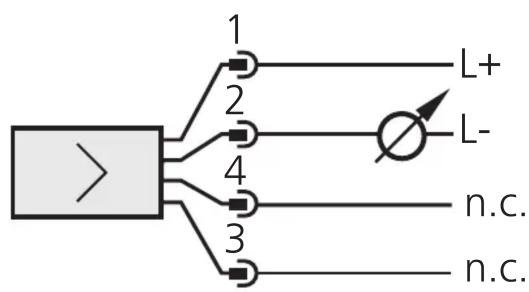

3 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.
Raccorder l'appareil comme indiqué sur l'étiquette.

1 2 3 4

1 2 4 3 L+ L- n.c. n.c.
