TA3237 - Capteur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transmetteur de température
Marque	IFM
Modèle	TA3237
Catégorie	Capteur de température
Plage de mesure (fluide)	0...100 °C / 32...212 °F
Élément de mesure	Pt1000 selon DIN EN 60751, classe A
Signal de sortie	Analogique 4...20 mA
Tension d'alimentation	24 VDC (typique)
Consommation électrique	< 50 mA (estimé)
Raccordement électrique	Connecteur M12 à 4 broches
Raccord process	Montage avec bagues progressives E30024 ou E30049
Température max du fluide (court terme)	155 °C (40 min)
Indice de protection	IP67 (estimé)
Matériau de la sonde	Acier inoxydable (estimé)
Longueur de sonde	Environ 50 mm (estimé)
Diamètre de sonde	6 mm (estimé)
Poids	Environ 100 g (estimé)
Dimensions (hors sonde)	Environ 60 x 30 x 30 mm (estimé)
Montage	Par un électricien qualifié, mise hors tension requise
Entretien et nettoyage	Aucun entretien spécifique ; nettoyer avec un chiffon humide
Sécurité	Respecter les règlements nationaux et internationaux pour installations électriques
Pièces détachées / Réparabilité	Appareil non réparable ; remplacer en cas de défaut
Informations générales	Transmetteur de température efector600® ; notice disponible en PDF

FOIRE AUX QUESTIONS - TA3237 IFM

Comment installer le capteur TA3237 ?

Le montage doit être effectué par un électricien qualifié. Avant toute intervention, assurez-vous qu'aucun fluide ne peut fuir sur le raccord process. Utilisez les bagues progressives E30024 ou E30049. Consultez la notice pour plus de détails.

Quel est le raccordement électrique du TA3237 ?

Raccordez l'appareil comme indiqué sur l'étiquette. Le brochage typique est : broche 1 = L+, broche 2 = L-, broches 3 et 4 non connectées. Mettez l'installation hors tension avant de raccorder.

Quelle est la plage de mesure du TA3237 ?

La plage de mesure est de 0 à 100 °C (32 à 212 °F).

Quel type de sonde de température est utilisé ?

Le capteur utilise un élément de mesure Pt1000 selon DIN EN 60751, classe A.

Comment nettoyer le capteur ?

Aucun entretien spécifique n'est requis. Nettoyez l'extérieur avec un chiffon humide. Évitez les nettoyants agressifs.

Que faire si la sortie 4-20 mA est incorrecte ?

Vérifiez d'abord l'alimentation (24 VDC typique) et le câblage. Assurez-vous que la température mesurée est dans la plage spécifiée. Si le problème persiste, l'appareil peut être défectueux et doit être remplacé.

Quelle est la température maximale que le capteur peut supporter ?

Le capteur peut supporter une température de fluide jusqu'à 155 °C pendant 40 minutes maximum. Au-delà, la durée de vie peut être réduite.

Le capteur est-il compatible avec d'autres automates ?

Oui, la sortie 4-20 mA est standard et compatible avec la plupart des automates, régulateurs et cartes d'acquisition.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com pour le modèle TA3237 IFM.

Le capteur est-il réparable ?

Non, l'appareil n'est pas conçu pour être réparé. En cas de dysfonctionnement, il doit être remplacé.

MODE D'EMPLOI TA3237 IFM

Transmetteur de température

efector600®

TA3233

TA3237

704560 / 01 12 / 2012

1 Fonctionnement et caractéristiques

Le transmetteur de température détecte la température actuelle du fluide et la convertit en un signal de sortie analogique (4... 20 mA).

- Etendue de mesure :

TA3233 -17,8...148,9 °C / 0...300 °F
TA3237 0...100 °C / 32...212 °F

• Elément de mesure: 1 x Pt 1000 selon DIN EN 60751, classe A
• Tenue à la température

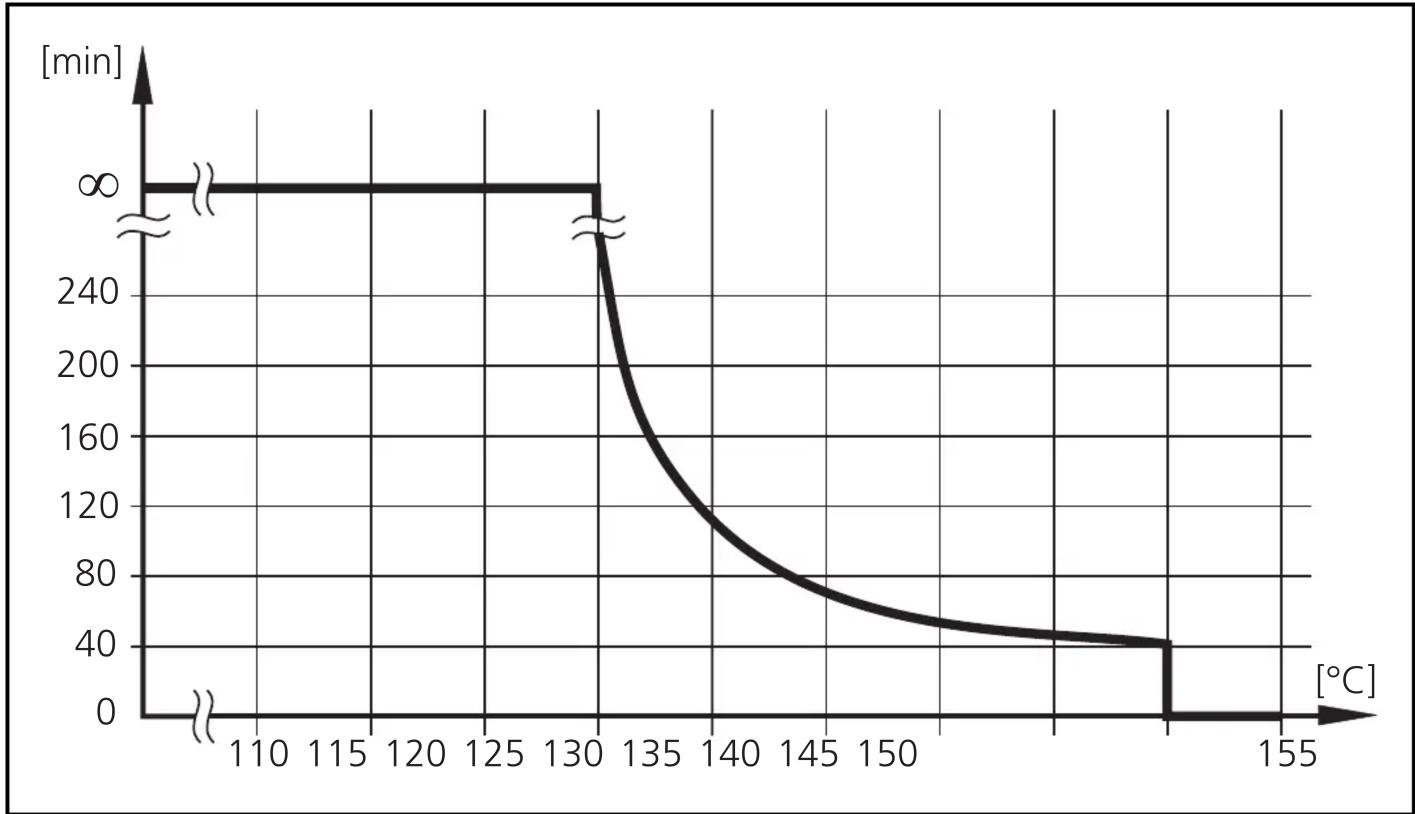

Temps de fonctionnement maximum en fonction de la température du fluide

2 Montage

Avant le montage et le démontage de l'appareil : S'assurer qu'aucun fluide ne peut fuir sur le raccord process.

Montage avec bagues progressives E30024 ou E30049.

Pour des informations sur le montage dans des adaptateurs / bagues progressives, veuillez vous référer aux instructions jointes aux articles correspondants.

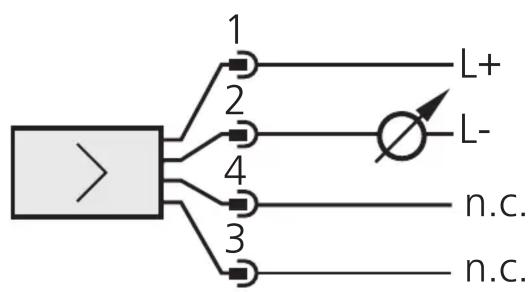

3 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension. Raccorder l'appareil comme indiqué sur l'étiquette.
