Type de produit	Adaptateur industriel
Marque	IFM
Modèle	E33004
Série	E330xx / E331xx
Type d'adaptateur	Aseptoflex
Matériau du corps	Acier inoxydable
Matériau du joint	Joint torique (élastomère)
Raccord process	Écrou, flasque de serrage ou similaire
Couple de serrage max	25 Nm
Pâte lubrifiante recommandée	Klüber UH1 84-201 (homologation USDA-H1)
Domaine d'application	Industrie agroalimentaire, aseptique
Garantie d'étanchéité	Montage unique
Poids approximatif	0,2 kg
Alimentation	Aucune (composant passif)
Fonctions principales	Adapter un capteur de pression/température à un raccord process aseptique
Entretien	Graisser les filetages et zones d'étanchéité avant montage
Nettoyage	Nettoyage possible avec agents compatibles (CIP/SIP)
Sécurité	Ne pas dépasser 25 Nm ; éviter d'endommager les chanfreins d'étanchéité
Pièces détachées	Joint torique (D), pâte lubrifiante (1)
Réparabilité	Remplacement du joint possible
Informations générales	Notice en français, 3 pages, format PDF

FOIRE AUX QUESTIONS - E33004 IFM

Comment monter l'adaptateur E33004 sur le capteur ?

Montez d'abord l'adaptateur (C) sur le capteur (A), puis l'ensemble sur le raccord process à l'aide d'un écrou ou d'une flasque (B). Serrez à la main, puis dans un dispositif de serrage jusqu'à butée (max. 25 Nm).

Quelle pâte lubrifiante utiliser ?

Utilisez une pâte lubrifiante appropriée et homologuée pour l'application, compatible avec les élastomères. La notice recommande la pâte Klüber UH1 84-201 (homologation USDA-H1 pour l'industrie agroalimentaire).

Quel est le couple de serrage maximum ?

Le couple de serrage maximum est de 25 Nm. Ne pas dépasser ce couple pour ne pas affecter l'étanchéité.

Peut-on démonter et remonter l'adaptateur ?

La garantie d'étanchéité stable et aseptique est assurée uniquement pour un montage unique. Un démontage peut compromettre l'étanchéité.

L'adaptateur est-il adapté à l'industrie agroalimentaire ?

Oui, l'adaptateur Aseptoflex est conçu pour l'industrie agroalimentaire. La pâte lubrifiante recommandée est homologuée USDA-H1.

Le joint torique est-il fourni ?

Oui, le joint torique (D) est en place dans l'adaptateur. Vérifiez son bon positionnement avant le montage.

Comment nettoyer l'adaptateur ?

L'adaptateur peut être nettoyé avec des agents compatibles avec les procédés CIP/SIP (nettoyage en place). Assurez-vous de la compatibilité des matériaux.

Quels capteurs sont compatibles avec l'adaptateur E33004 ?

L'adaptateur est conçu pour les capteurs de la série IFM E330xx / E331xx. Il permet de les raccorder à un raccord process aseptique.

Où trouver la notice complète ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger ou demander une traduction.

Que faire en cas de fuite après montage ?

Vérifiez que le joint torique est correctement positionné et que le couple de serrage n'est pas insuffisant. Si la fuite persiste, l'adaptateur doit être remplacé car le montage unique ne garantit pas l'étanchéité après démontage.

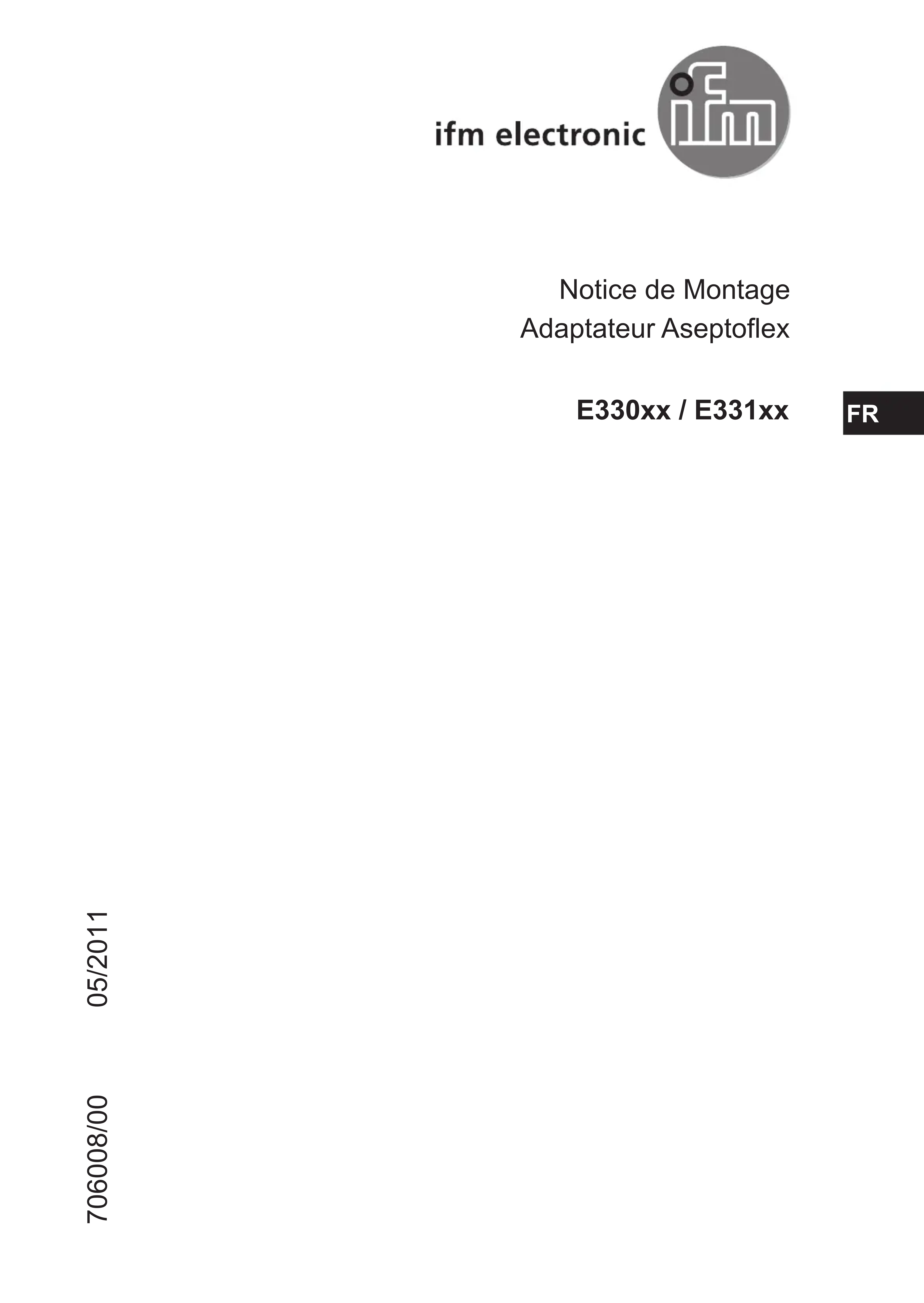

MODE D'EMPLOI E33004 IFM

Adaptateur Aseptoflex

E330xx / E331xx

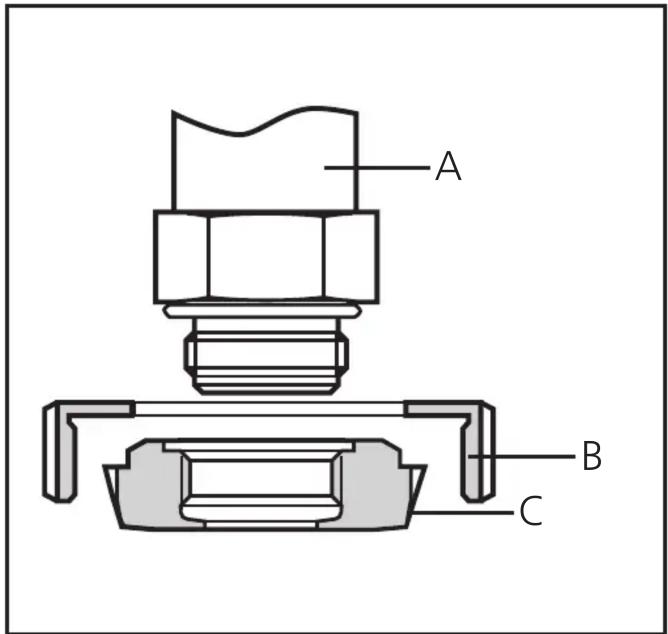

Monter

• d'abord l'adaptateur (C) sur le capteur (A),
• ensuite le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (B).

Si l'élément de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

A B C

ATTENTION : Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Asepto-flex) est seulement assumée pour l'appareil monté une seule fois.

Montage de l'adaptateur :

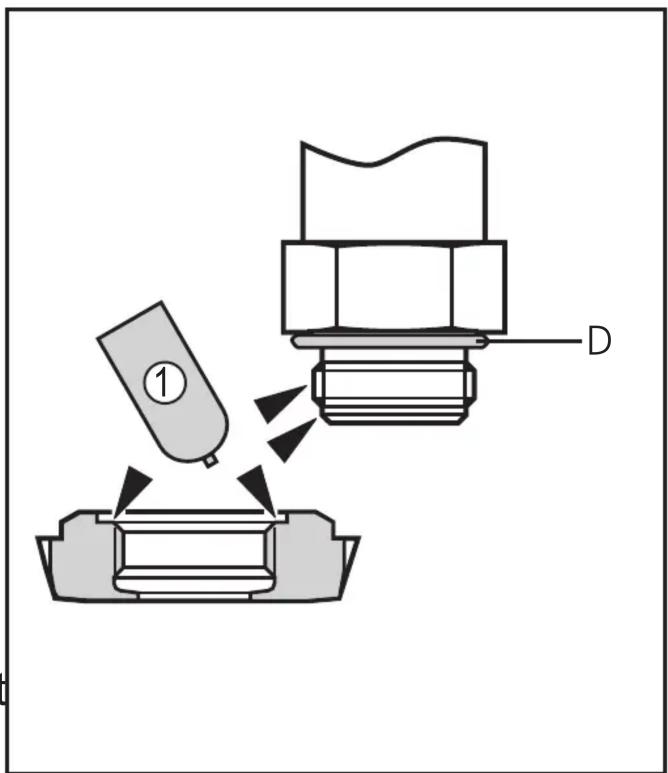

Graisser légèrement les filetages et les zones d'étanchéité du capteur et de l'adaptateur avec la pâte lubrifiante (1).

La pâte doit être appropriée et homologuée pour l'application ainsi que compatible avec les élastomères utilisés.

Recommandation : pâte Klüber UH1 84-201 avec homologation USDA-H1 pour l'industrie agroalimentaire.

S'assurer que le joint torique (D) est bien positionné.

① D

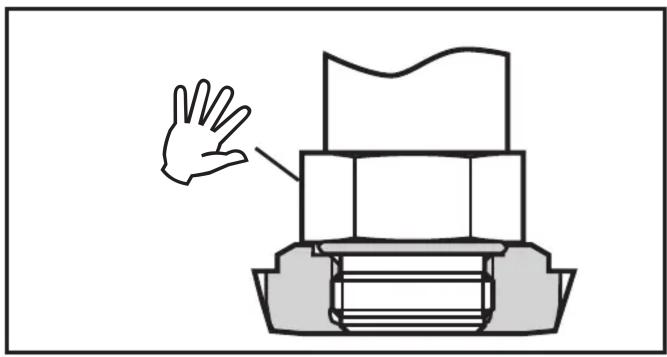

▶ Visser le capteur dans l'adaptateur à la main. Éviter des influences mécaniques sur les zones d'étanchéité, les zones aseptiques et la cellule de mesure.

▶ Serrer le capteur et l'adaptateur dans un dispositif de serrage (E). Les chanfreins d'étanchéité (F) ne doivent pas être endommagés. ▶ Serrer le capteur jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 25 Nm). ATTENTION : L'étanchéité peut être affectée si vous serrez trop fort.
