E33732 - Adaptateur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur industriel pour capteurs
Marque	IFM
Modèle	E33732
Catégorie	Adaptateur Aseptoflex Vario
Matériau	Acier inoxydable avec revêtement parylène C (USP classe VI)
Joint d'étanchéité	Métal sur métal
Couple de serrage max.	35 Nm (capteur dans adaptateur)
Raccord process	Via écrou ou flasque de serrage (non fourni)
Compatibilité capteurs	Capteurs IFM et autres avec filetage compatible
Utilisation aseptique	Conforme EHEDG (sous réserve d'intégration correcte)
Fonction principale	Montage de capteurs dans des installations aseptiques
Dimensions (approx.)	Diamètre ~50 mm, longueur ~60 mm
Poids (approx.)	~150 g
Montage	Vissage à la main, puis serrage à 35 Nm max
Entretien	Nettoyage possible en place (CIP) grâce au revêtement parylène
Sécurité	Éviter les contraintes mécaniques sur les zones d'étanchéité et la cellule de mesure
Pièces détachées	Joint d'étanchéité métal sur métal intégré, non remplaçable séparément
Réparabilité	Adaptateur non réparable, remplacer en cas de dommage
Informations générales	Notice disponible en téléchargement PDF gratuit

FOIRE AUX QUESTIONS - E33732 IFM

Comment monter un capteur dans l'adaptateur E33732 ?

Vissez le capteur dans l'adaptateur à la main jusqu'à sentir la butée, en évitant les contraintes mécaniques sur les zones d'étanchéité. Serrez ensuite avec un outil de serrage jusqu'à un couple maximal de 35 Nm.

Quel couple de serrage est recommandé pour le capteur ?

Le couple de serrage maximal est de 35 Nm. Ne pas dépasser cette valeur pour éviter d'affecter l'étanchéité et la cellule de mesure.

Dois-je utiliser un lubrifiant lors du montage ?

Non, l'intérieur de l'adaptateur est recouvert de parylène C (USP classe VI), ce qui rend l'utilisation de lubrifiants supplémentaires inutile.

Comment intégrer l'adaptateur dans un raccord process aseptique ?

Fixez l'ensemble capteur + adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire. Assurez-vous d'une intégration conforme aux directives EHEDG pour les zones aseptiques.

Qu'est-ce que le revêtement parylène C ?

Le parylène C est un revêtement conforme à la classe VI de l'USP, utilisé pour protéger l'intérieur de l'adaptateur. Il offre une excellente résistance chimique et permet le nettoyage en place (CIP).

L'adaptateur E33732 est-il compatible avec d'autres marques de capteurs ?

Oui, il est compatible avec tout capteur ayant un filetage adapté. Cependant, pour une utilisation aseptique, il est recommandé d'utiliser des capteurs IFM ou certifiés EHEDG.

Que faire si l'adaptateur est endommagé ?

L'adaptateur n'est pas réparable. En cas de dommage, il doit être remplacé pour garantir l'étanchéité et la sécurité de l'installation.

Comment nettoyer l'adaptateur E33732 ?

Grâce au revêtement parylène C, l'adaptateur peut être nettoyé en place (CIP) avec des agents de nettoyage standards pour l'industrie agroalimentaire.

Quelles sont les précautions de sécurité à prendre lors du montage ?

Évitez les contraintes mécaniques sur les zones d'étanchéité, la zone aseptique et la cellule de mesure. Serrez modérément l'outil de serrage pour ne pas déformer l'adaptateur. Ne pas dépasser 35 Nm.

Où puis-je télécharger la notice complète de l'adaptateur E33732 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue via le formulaire sur la page.

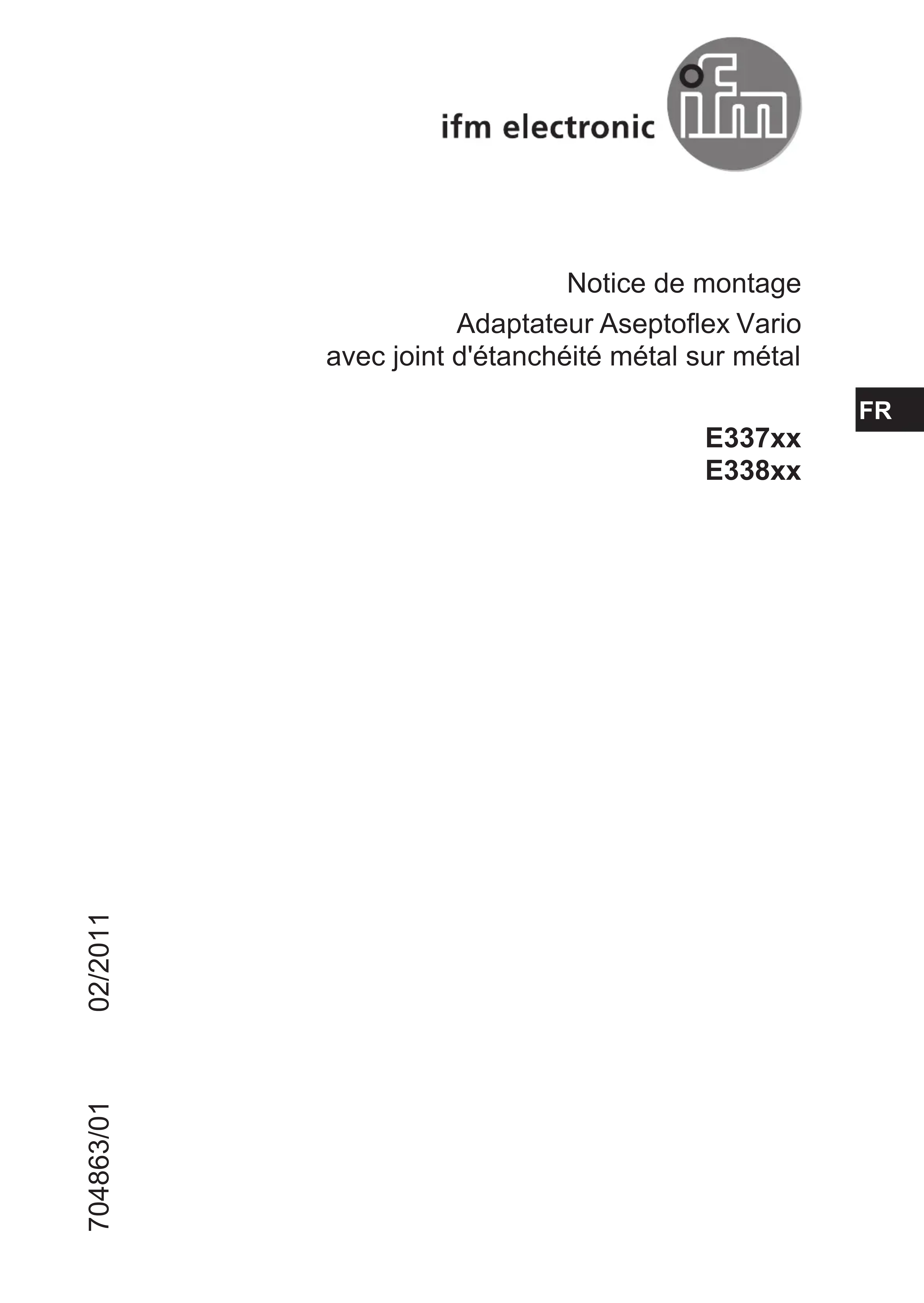

MODE D'EMPLOI E33732 IFM

Adaptateur Aseptoflex Vario avec joint d'étanchéité métal sur métal

E337xx

E338xx

1 Montage capteur - adaptateur

Vissier le capteur dans l'adaptateur à la main. Eviter des influences mécaniques sur les zones d'établité, les zones aseptiques et la cellule de mesure. L'intérieur de l'adaptateur est recouvert de parylene C (USP classe VI). Pour cette raison l'utilisation de lubrifiants supplémentaires n'est pas nécessaire.	Vissier le capteur dans l'adaptateur à la main. Eviter des influences mécaniques sur les zones d'établité, les zones aseptiques et la cellule de mesure. L'intérieur de l'adaptateur est recouvert de parylene C (USP classe VI). Pour cette raison l'utilisation de lubrifiants supplémentaires n'est pas nécessaire.
Serrer le capteur et l'adaptateur dans un dispositif de serrage (B). Ne serrer le dispositif de serrage que légèrement pour éviter que l'adaptateur se déforme. Serrer le capteur jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 35 Nm). Attention: L'établité peut être affectée si vous serrez trop fort.

2 Montage dans le raccord process

Fixer l'appareil et l'adaptateur sur le raccord process à l'aide d'un accessoire de fixation (un écrou, une flasque de serrage ou similaire).

Si l'accessoire de fixation ne peut pas être mis en place par le haut de l'appareil : le monter par le bas avant de visser l'adaptateur.

Utilisation dans les zones aseptiques selon EHEDG :

S'assurer d'une intégration du capteur dans l'installation selon EHEDG.
