Type de produit	Adaptateur process universel RD52
Marque	IFM
Modèle	E33341
Matériau du joint fourni	EPDM
Joints optionnels	FKM (joint torique), PEEK (joint d'étanchéité)
Usage	Montage de capteurs sur raccord process RD52 universel
Couple de serrage maxi	35 Nm
Méthode de montage	Vissage manuel, puis serrage dans un étau jusqu'à butée
Lubrification requise	Pâte appropriée homologuée pour l'application et compatible avec les élastomères
Dimensions	Adapté au raccord process RD52
Fonctions principales	Adapter un capteur à un raccord process universel en assurant l'étanchéité
Entretien et nettoyage	Nettoyer avec des produits compatibles ; vérifier l'état des joints régulièrement
Sécurité	Ne pas dépasser le couple de 35 Nm ; utiliser une pâte lubrifiante adaptée pour éviter d'endommager les joints
Pièces détachées et réparabilité	Joints toriques optionnels disponibles (FKM) ; le remplacement du joint d'étanchéité PEEK nécessite un autre adaptateur
Informations générales	Notice d'utilisation de 3 pages disponible au format PDF

FOIRE AUX QUESTIONS - E33341 IFM

Quel est le type de joint fourni avec l'adaptateur E33341 ?

L'adaptateur est livré avec un joint torique EPDM. D'autres joints comme FKM ou PEEK sont disponibles en accessoires.

Comment installer le capteur dans l'adaptateur ?

Graissez le filetage du capteur avec une pâte appropriée, placez le joint d'étanchéité dans la rainure, puis vissez le capteur dans l'adaptateur à la main.

Quel est le couple de serrage maximum recommandé ?

Le couple de serrage maximum est de 35 Nm. Serrez jusqu'à sentir la butée, mais ne dépassez pas cette valeur pour éviter d'affecter l'étanchéité.

Puis-je utiliser un joint PEEK à la place du joint torique fourni ?

Oui, mais si vous remplacez le joint d'étanchéité PEEK par un joint torique, vous aurez besoin d'un adaptateur différent.

Comment lubrifier le filetage et le joint ?

Utilisez une pâte appropriée et homologuée pour l'application, compatible avec les élastomères. Appliquez-la sur le filetage du capteur et sur le joint d'étanchéité de l'écrou moleté.

L'adaptateur E33341 est-il compatible avec tous les capteurs IFM ?

Il est conçu pour les capteurs destinés au raccord process RD52 universel. Vérifiez la compatibilité avec votre capteur.

Quelles sont les précautions à prendre lors du serrage ?

Utilisez un dispositif de serrage (étau) sans trop serrer pour éviter de déformer l'adaptateur. Serrez le capteur jusqu'à la butée avec un couple max de 35 Nm.

Comment entretenir l'adaptateur ?

Nettoyez-le avec des produits compatibles avec les matériaux. Vérifiez régulièrement l'état des joints et remplacez-les si nécessaire.

Où puis-je trouver la notice complète de l'adaptateur E33341 ?

La notice d'utilisation de 3 pages est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

Puis-je réparer l'adaptateur moi-même en cas de fuite ?

Vous pouvez remplacer les joints toriques (accessoires disponibles). Pour le joint d'étanchéité PEEK, un adaptateur différent est nécessaire.

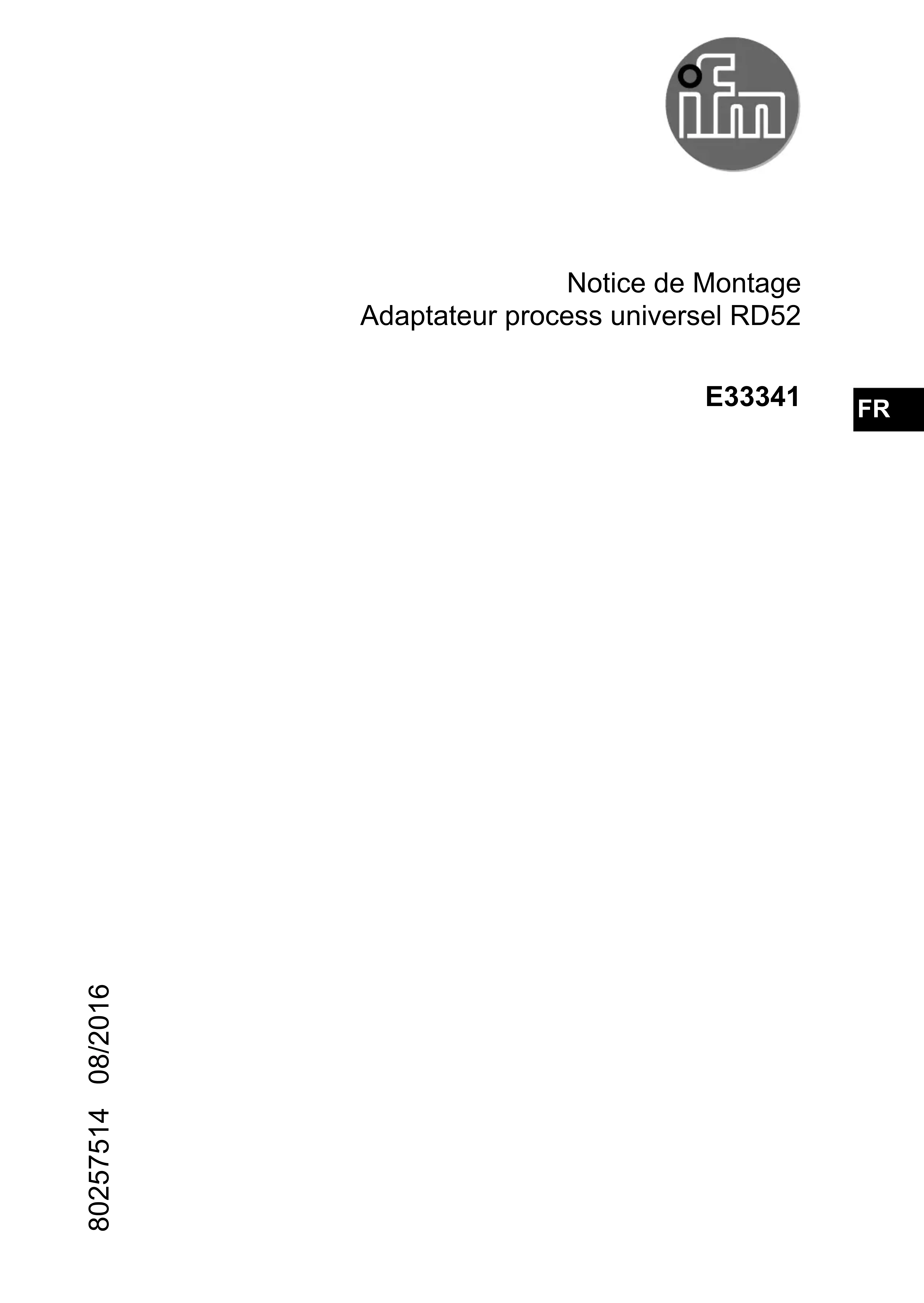

MODE D'EMPLOI E33341 IFM

Adaptateur process universel RD52

E33341

FR

• joint torique FKM.
• joint d'étanchéité PEEK.

▶ Visser le capteur (D) dans l'adaptateur (E) à la main. Eviter des influences mécaniques sur les zones d'étanchéité, les zones aseptiques et la cellule de mesure.
S'assurer que le joint torique (F) est bien positionné.

	► Graisser le filetage du capteur avec de la pâte appropriée (A). La pâte doit être appropriée et homologuée pour l’application et compatible avec les élastomères utilisés.► Poser le joint d’étanchéité (B) dans la rainure (C) du capteur.L’adaptateur est livré avec joint torique EPDM. D’autres joints toriques sont disponibles comme accessoires :• joint torique FKM.• joint d’étanchéité PEEK.Lorsque le joint d’étanchéité PEEK est remplacé par un joint torique, il vous faut un autre adaptateur.
	► Visser le capteur (D) dans l’adaptateur (E) à la main. Eviter des influences mécaniques sur les zones d’étanchéité, les zones aseptiques et la cellule de mesure.► S’assurer que le joint torique (F) est b positionné.► Serrer le capteur et l’adaptateur dans un dispositif de serrage (G), par ex. un étau. Ne serrer le dispositif de serrage que légèrement pour éviter que l’adaptateur se déforme.► Serrer le capteur jusqu’à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 35 Nm). Attention : L’étanchéité peut être affectée si vous serrez trop fort.
	► Graisser le filetage et le le joint d’étanchéité (H) de l’écrou moleté (I) avec pâte approprié (A).
	► Faire glisser l’écrou moleté (I) sur le capteur (D).
►Monter l’appareil prémonté dans le raccord process RD52 universel.►Serrer l’écrou moleté (I) sur le raccord process RD52 universel.
