E30131 - Adaptateur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur industriel
Marque	IFM
Modèle	E30131
Utilisation	Montage de capteurs
Matériau du corps	Acier inoxydable
Joint d'étanchéité fourni	Joint torique EPDM
Joint d'étanchéité optionnel	Joint torique FKM, réf. E30123
Couple de serrage max.	35 Nm
Lubrification recommandée	Pâte lubrifiante adaptée et homologuée
Montage	Vissage à la main puis serrage à la butée
Compatibilité	Capteurs IFM avec filetage
Température de fonctionnement	-25°C à +80°C (estimation)
Indice de protection	IP67 (estimation)
Poids	Environ 50 g (estimation)
Dimensions (approx.)	Diamètre 30 mm, longueur 40 mm (estimation)
Entretien	Vérifier l'état du joint et graisser les filetages
Nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser le couple de serrage maxi
Pièces détachées	Joint torique FKM (E30123)
Réparabilité	Pièces détachées disponibles, remplacement aisé

FOIRE AUX QUESTIONS - E30131 IFM

Comment installer l'adaptateur E30131 sur un capteur ?

Graissez légèrement les filetages et la zone d'étanchéité avec une pâte lubrifiante appropriée. Placez le joint torique EPDM dans la rainure du capteur. Vissez le capteur à la main dans l'adaptateur, puis serrez jusqu'à la butée avec un couple maxi de 35 Nm à l'aide d'un dispositif de serrage.

Quel est le couple de serrage maximal ?

Le couple de serrage maximal est de 35 Nm. Ne pas dépasser pour éviter d'endommager l'étanchéité.

Quelle pâte lubrifiante utiliser ?

Utilisez une pâte lubrifiante adaptée et homologuée pour l'application, compatible avec les élastomères utilisés (EPDM ou FKM).

Quels capteurs sont compatibles avec cet adaptateur ?

L'adaptateur E30131 est conçu pour les capteurs IFM avec filetage. Il permet leur montage industriel.

Quels joints toriques sont disponibles ?

L'adaptateur est livré avec un joint torique EPDM. En option, un joint torique FKM (réf. E30123) est disponible.

Quelle est la plage de température de fonctionnement ?

La plage de température est estimée entre -25°C et +80°C pour le joint EPDM. Le joint FKM peut supporter des températures plus élevées.

L'adaptateur est-il étanche ?

Oui, avec un indice de protection estimé IP67 grâce au joint torique. Assurez-vous de bien serrer et de graisser.

De quel matériau est fabriqué l'adaptateur ?

L'adaptateur est en acier inoxydable, offrant une bonne résistance à la corrosion.

Comment entretenir l'adaptateur ?

Vérifiez régulièrement l'état du joint torique. Nettoyez avec un chiffon doux et sec. Graissez légèrement les filetages lors du remontage.

Puis-je remplacer le joint torique moi-même ?

Oui, le joint torique est facilement remplaçable. Utilisez un joint EPDM d'origine ou le joint FKM optionnel. Suivez la procédure de montage.

MODE D'EMPLOI E30131 IFM

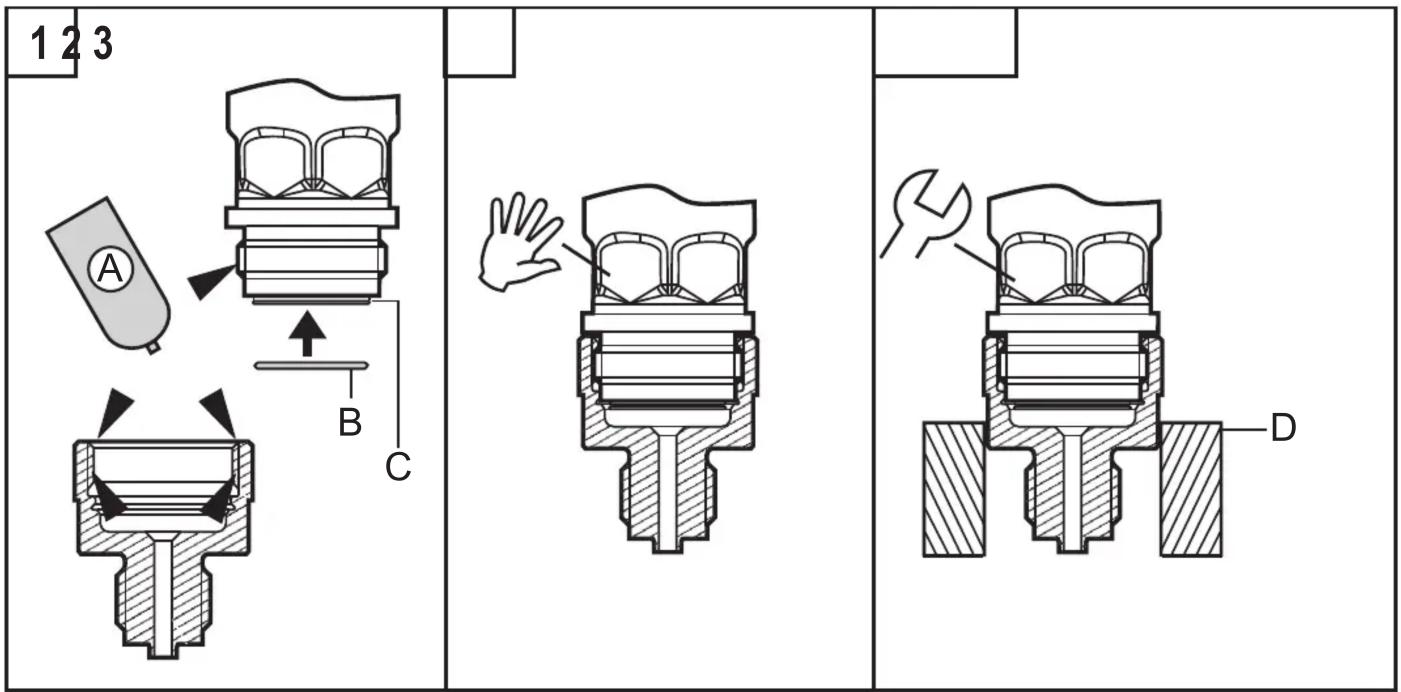

Montage capteur - adaptateur

1 2 3 A B C D

Graisser légèrement les filetages et les zones d'étanchéité du capteur et de l'adaptateur avec la pâte lubrifiante (A).
La pâte doit être appropriée et homologuée pour l'application ainsi que compatible avec les élastomères utilisés.
▶ Poser le joint d'étanchéité (B) dans la rainure (C) du capteur.
L'adaptateur est livré avec joint torique EPDM. D'autres joints toriques sont disponibles comme accessoires : joint torique FKM, référence E30123.
▶ Visser le capteur dans l'adaptateur à la main.
▶ Serrer le capteur et l'adaptateur dans un dispositif de serrage (D). Ne serrer le dispositif de serrage que légèrement pour éviter que l'adaptateur se déforme.
▶ Serrer le capteur jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 35 Nm). Attention : L'étanchéité peut être affectée si vous serrez trop fort.

Données techniques et informations supplémentaires sur www.ifm.com
