MODE D'EMPLOI TN7531 IFM

Notice d'utilisation

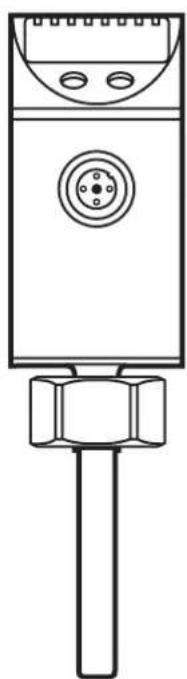

Capeur de température électronique

efector600

TN7531

FR

Contenu

1 Remarque préliminaire 3

1.1 Symboles utilisés 3

2 Consignes de sécurité 3

3 Fonctionnement et caractéristiques 4

4 Fonction 4

4.1 Communication, paramétrage et évaluation 4
4.2 Fonction de commutation 5

5 Montage. 6
6 Raccordement electrique. 7
7 Elements de service et d'indication 8
8 Menu. 9

8.1 Structure du menu 9
8.2 Explication du menu 10

9 Paramétrage 11

9.1 Paramétrage général 11
9.2 Configuration de l'affichage (option) 13
9.3 Reglage des signaux des sorties 13

9.3.1 Réglage de la fonction de sortie 13
9.3.2 Réglage des seuils de commutation 13

9.4 Reglages par l'utilisateur (option) 14

9.4.1 Calibrage du point zéro 14
9.4.2 Réglage de la temporisation pour OUT1 14
9.4.3 Réglage du comportement des sorties en cas de défaut 14
9.4.4 Réglage de la logique de commutation 14

9.5.1 Lecture des valeurs min. et max. pour la température du système....14
9.5.2 Restaurer les réglages usine 14

10 Fonctionnement 15

10.1 Lecture des valeurs paramétrées 15
10.2 Messages d'erreur 15

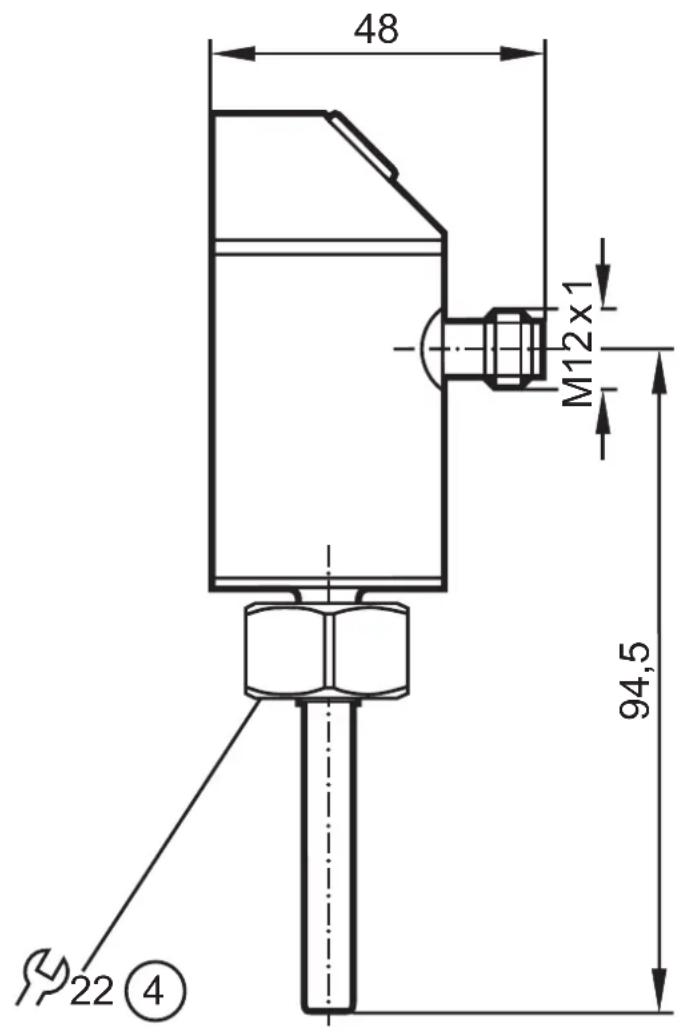

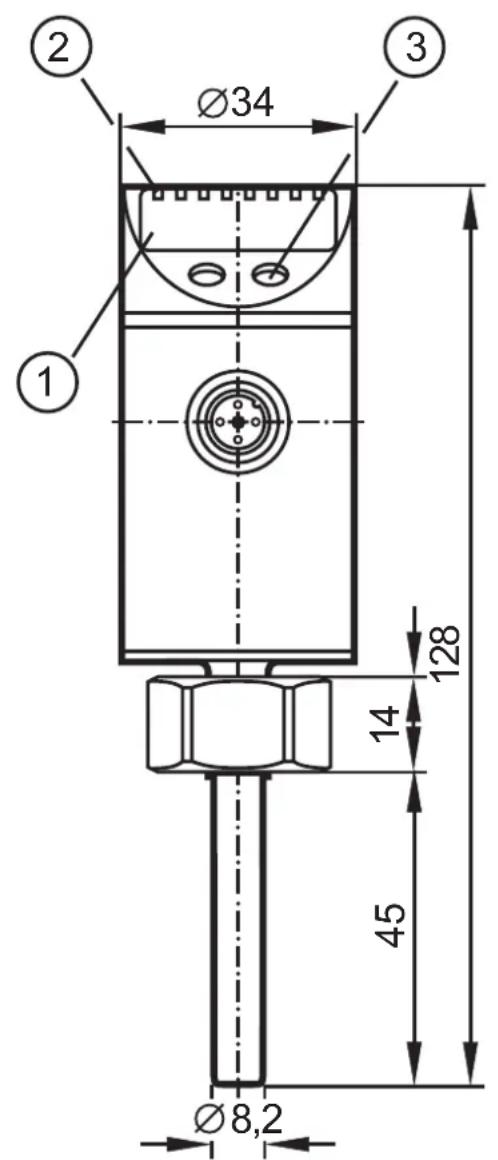

11 Schema d'encombrement 16

12 Données techniques 17
12.1 Plages de réglage 18
13 Reglage usine. 18

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lore cette notice. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'emploi non approprié ou incorrect peut mener à des defaults de fonctionnement de l'appareil ou à des effets non désirés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
• Pour toutes les applications, vérifier la compatibilité des matières du produit ( 12 Données techniques) avec les fluides à mesurer.

3 Fonctionnement et caractéristiques

L'appareil survoie la température du système des machines et installations.

4 Fonction

4.1 Communication, paramétrage et évaluation

• L'appareil affiche la température actuelle du système.
  Il génére 2 signaux de sortie selon le paramétrage.

OUT1 Signal de commutation pour la valeur limite de la température du système.

OUT2 Signal de commutation pour la valeur limite de la température du système.

• De plus, il fournit les données process via IO-Link.

• L'appareil est concu pour une communication entierement bidirectionnelle. Ainsi, les possibilites suivantes sont disponibles :

• Indication à distance : Lecture et affichage de la température actuelle du système.

• Réglage à distance : Lecture et modification du paramétrage actuel avec le programme de service FDT ifm Container ou via IO-Link.
• Avec le programme de service FDT ifm Container, le paramétrage actuel peut être ménorisé et transmis à d'autres appareils du même type.

La bibliothèque du programme des objets DTM disponibles peut être trouvée à www.ifm.com → Services → Download

Des listes de paramétrage spécifique à l'appareil sont disponibles pour le paramétrage IO-Link sous : www.ifm.com → Select your country → Fiche technique :

4.2 Fonction de commutation

OUTx change son état de commutation si les seuils de commutation régès (SPx, rPx) ne sont pas atteints ou sont dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

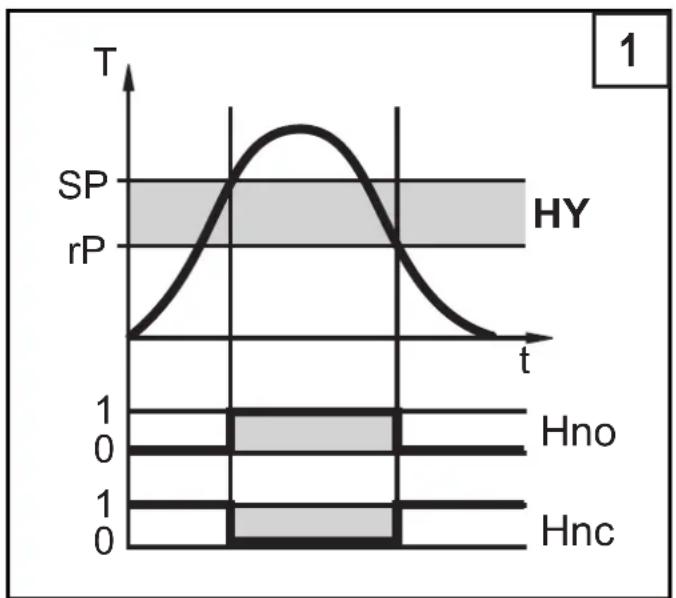

• Fonction hysteresis / normalement ouvert : [OUx] = [Hno] (→ fig. 1).
• Fonction hystérisis / normalement fermé : [OUX] = [Hnc] (→ fig. 1).

D'abord le seuil d'enclenchement (SP1) est régle, ensuite le seuil de déclenchement (rP1) avec la différence souhaitation.

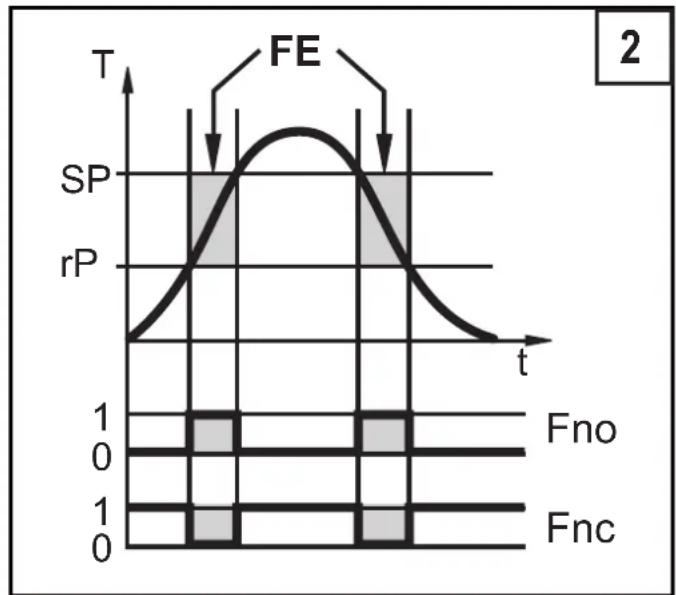

• Fonction fenêtre / normalement ouvert : [OUX] = [Fno] (→ fig. 2).
• Fonction fenêtre / normalement fermé : [OUx] = [Fnc] (→ fig. 2).

La largeur de la fenêtre peut être réglée par la différence entre SPx et rPx. SPx = valeur supérieure, rPx = valeur inférieure.

FR

T = température du système ; HY = hystérisis ; FE = fenêtre

En cas de réglage de la fonction fenêtre, les consignes hautes et basses ont une hystérisis fixe de 0.25% de l'etendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du température.

5 Montage

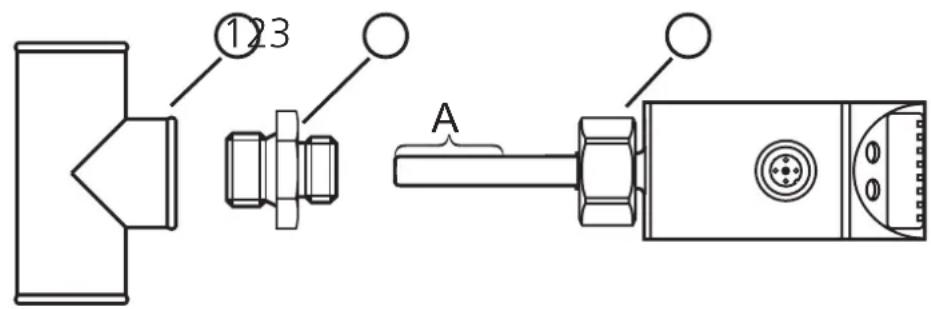

L'adaptateur process permet le raccordement de l'appareil à différents raccords process. Les adaptateurs sont à commander séparément comme accessoires.

Profondeur d'installation du capteur : min. 12 mm dans le tube. L'utilisation des adaptateurs disponibles comme accessoires assure une profondeur d'installation correcte.

Dimensions de montage avec adaptateur M12	Dimensions de montage avec adaptateur G1⁄4	Dimensions de montage avec adaptateur G1⁄2
13,527	13,527	2135

Pour des temps de réponse optimaux :

Orienter l'appareil comme suit: Connecteur contre le sens de débit du fluide.

Avant le montage et le démontage de l'appareil : S'assurer qu'aucun fluide ne peut fuir sur le raccord process.

Graisser les filetages du raccord process (1), de l'adaptateur (2) et de l'écrou (3).

Attention : Des lubrifiants ne doivent pas etre en contact avec le bout de la sonde (A).

Visser l'adaptateur approprié sur le raccord process.

Mettre le capteur de température sur l'adaptateur et serrer l'écrou. Couple des serrage max. 50 Nm. Maintenir l'orientation de l'appareil.

6 Raccordement electrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

2 x commutation positive 2 x commutation négative
3 2 1 4	1 BN L+ 2 WH 4 BK 2: OUT2 3 BU L-	1 BN L+ 2 WH 4 BK 2: OUT2 3 BU L-

Broche 1 Ualim+
Broche 3 Ualim+
Broche 4 (OUT1)	·sortie de commutation TOR surveillance de températures. ·voie de données pour la communication bidirectionnelle.
Broche 2 (OUT2)	·sortie de commutation TOR surveillance de températures.

Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir)

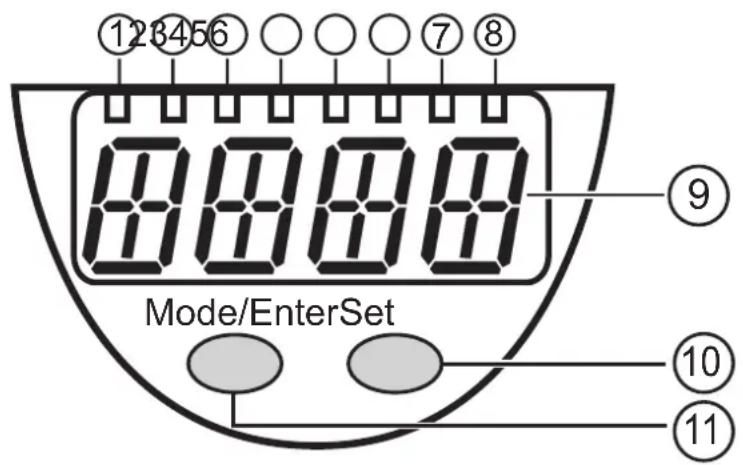

7 Éléments de service et d'indication

1 à 8 : LED indicatrices

- LED 1 : Température actuelle en °C. - LED 2 : Température actuelle en °F. - LED 7, LED 8 = état de commutation de la sortie correspondante.

9: Affichage alphanumeric, 4 digits

- Affichage de la température actuelle du système. - Affichage des paramètres et valeurs de paramètres.

10: Bouton Set

- Réglage des valeurs de paramètres (en continue en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).

11: Bouton Mode/Enter

- Sélection des paramètres et confirmation des valeurs de paramètres.

8 Menu

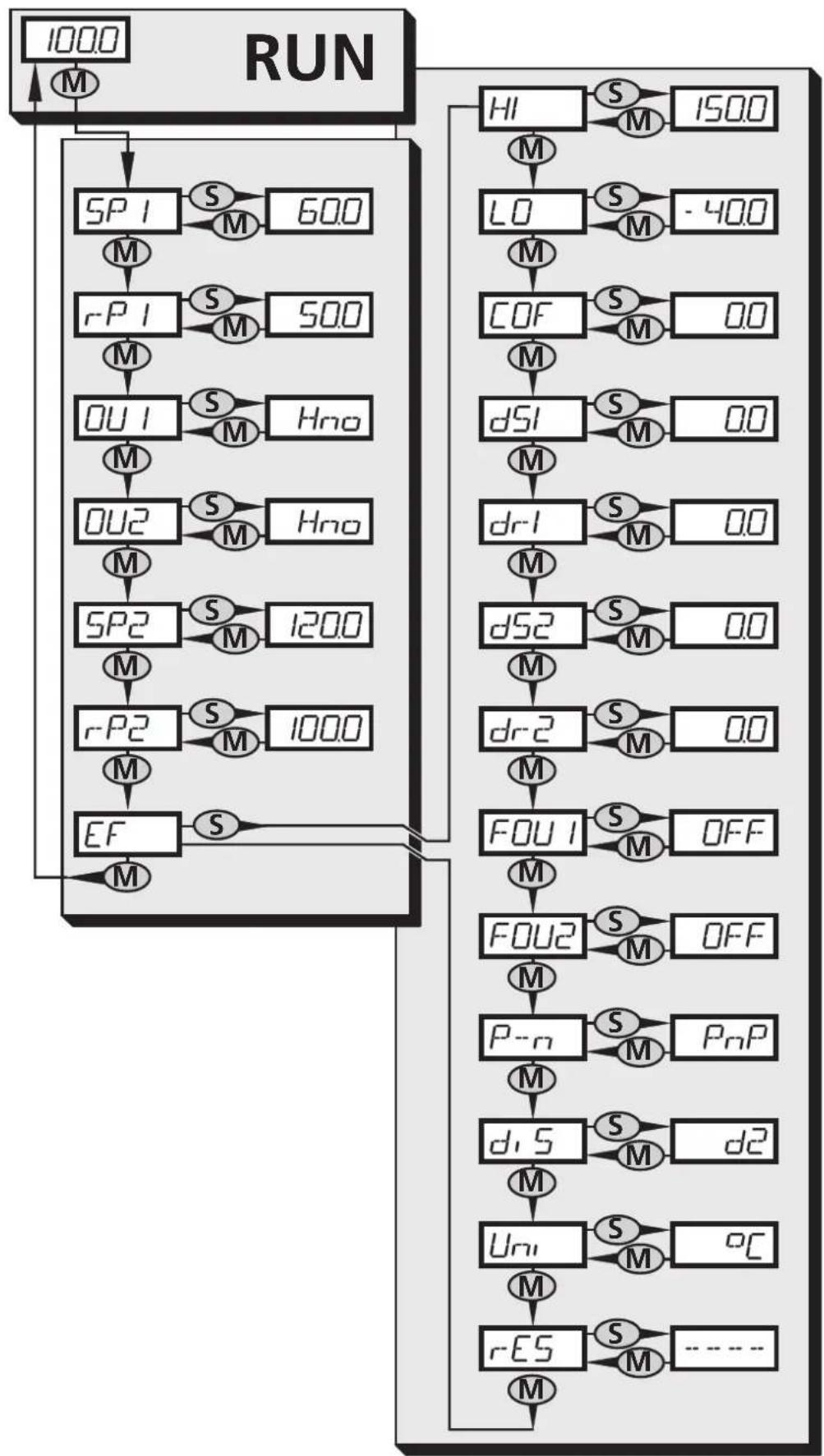

8.1 Structure du menu

8.2 Explication du menu

SP1/rP1 Valeur limite supérieure / inférieure pour la température du système à laquelle OUT1 commute.

SP2/rP2 Valeur limite supérieure / inférieure pour la température du système à laquelle OUT2 commute.

OU1 Fonction de sortie pour OUT1 : Signal de commutation pour les valeurs limites de température : fonction hysteresis [H ..] ou fonction fenêtre [F ..], soit en normalement ouvert [. no] soit en normalement fermé [. nc]

OU2 Fonction de sortie pour OUT2 : Signal de commutation pour les valeurs limites de température : fonction hysteresis [H ..] ou fonction fenêtre [F ..], soit en normalement ouvert [. no] soit en normalement fermé [. nc]

EF Fonctions étendues /accès au niveau de menu 2.

HI Mémoire valeur maximum pour la température du système.

LO Mémoire valeur minimum pour la température du système.

COF Calibrage du point zéro.

dS1/dS2 Temporisation à l'enclenchement pour OUT1 / OUT2

dr1/dr2 Temporisation au déclenchement pour OUT1 / OUT2

FOU1 Comportement de la sortie 1 en cas d'un défaut interne.

FOU2 Comportement de la sortie 2 en cas d'un défaut interne.

P-n Logique de commutation : PNP ou NPN.

diS Fréquence de rafraîchissement et orientation de l'affichage.

Uni Unité de mesure pour la température du système.

rES Récupérer les réglages de base effectués en usine.

9 Paramétrage

Pendant le paramétrage l'appareil reste en mode de fonctionnement. Il continue à executer ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.

9.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

1	Sélectionner le paramètre • Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaïte soit affché.	ModeEnterSet → SP1
2	Régler la valeur du paramètre Appuyer sur [Set] et le maintainir appuyé. • La valeur actuelle du réglage clignotependant 5 s. •Après 5 s : la valeur régée est modifiée : soit en pas à pas en appuyant plusieurs fois sur le bouton-poussoir,soit en le maintainant appuyé.	ModeEnterSet → 700 → 800
	Les valeurs numériques sont incrémentées. Pour réduire la valeur : laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.
3	Valider la valeur du paramètre • Appuyer brièvement sur [Mode/Enter]. • Le paramètre est indiqué de nouveau. La nouvelle valeur régée est mémorisée.	ModeEnterSet → SP1
Réglage d'autres paramètres • Reconcencer par l'étape 1.
Terminer le paramétrage • Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 15 s. • L'appareil se remet en mode de fonctionnement.

• Si [SLoc] est affché lorsque l'onessaie de changer une valeur des paramétres c'est que le capteur est verrouillé via le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.
• En cas de paramétrage via l'interface utiliser du programme ifm Container, les valeurs peuvent être saisies directement dans les champs définis.

• Pour le paramétrage IO-Link → listes de paramétrage spécifique à l'appareil sous : www.ifm.com → Select your country → Fiche technique :

• Changement du niveau de menu 1 au niveau de menu 2 :

• Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affché.. Si le sous-menu est protégé par un code d'accès, [Cod1] clignote sur l'affichage. • Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que le numéro de code valable apparaisse. • Appuyer brièvement sur [Mode/Enter]. Livraison par ifm electronic : sans restric-tion d'accès.	Mode/EnterSet EF
• Appuyer brièvement sur [Set]. • Le premier paramètre du sous-menue est affché (ici : [HI]).	Mode/EnterSet HI
Avec l'interface utilisateur du programme ifm Container : • Activer le bouton [EF]. Si le niveau de menu 2 est protégé par un code d'accès, le champ de saisie pour le numéro de code est activé. • Saisir le numéro de code valable.

• Verrouillage / déverrouillage :

L'appareil peut être verrouillélectroniquement afin d'éviter une fausse programmation non intentionnelle.

S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [Loc] est affché.	ModeEnterSet 10s Loc
Durant le fonctionnement : [Loc] est affché brioivement si l'on essaire de changer les valeurs des paramètres.
Pourdéverrouiller : Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [uLoc] est affché.	ModeEnterSet 10s Loc

A la livraison : non verrouillé.

• Timeout:

Si lors du changement d'un paramètreaucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

9.2 Configuration de l'affichage (option)

► Sélectionner [Uni] et régler l'unité de mesure : [°C] ou [°F].

Umm

► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage : - [d1]: Rafraîchissement de la valeur mesurée toutes les 50 ms. - [d2]: Rafraîchissement de la valeur mesurée toutes les 200 ms. - [d3]: Rafraîchissement de la valeur mesurée toutes les 600 ms. - [rd1], [rd2], [rd3]: Affichage comme d1, d2, d3 ; tourné de 180°. - [OFF]: L'affichage est désactivé en mode de fonctionnement.

di 5

9.3 Réglage des signaux des sorties

9.3.1 Réglage de la fonction de sortie

► Sélectionner [OU1] et régler la fonction : - [Hno] = Fonction hystérésis / normalement ouvert. - [Hnc] = Fonction hystérésis / normalement fermé. - [Fno] = Fonction fenêtre / normalement ouvert. - [Fnc] = Fonction fenêtre / normalement fermé.	OU 1
► Sélectionner [OU2] et régler la fonction : - [Hno] = Fonction hystérésis / normalement ouvert. - [Hnc] = Fonction hystérésis / normalement fermé. - [Fno] = Fonction fenêtre / normalement ouvert. - [Fnc] = Fonction fenêtre / normalement fermé.	OU2

9.3.2 Réglage des seuils de commutation

► Sélectionner [SP1] / [SP2] et régler la valeur à laquelle la sortie com-mute.	5P 1 5P2
► Sélectionner [rP1] / [rP2] et régler la valeur à laquelle la sortie est désactivée. rPx est toujours inférieur à SPx. Seules des valeurs inférieures à SPx sont acceptées.	r-P 1 r-P2

9.4 Réglages par l'utilisateur (option)

9.4.1 Calibrage du point zéro

► Sélectionner [COF] et régler la valeur. Plage de réglage : -10,0...10,0 °C en pas de 0,1 °C. -18,0 ...18,0 °F en pas de 0,1° F. La valeur mesurée interne " 0 " est décalée de cette valeur.

COF

9.4.2 Réglage de la temporisation pour OUT1

[dS1] / [dS2] = temporisation à l'enclenchement pour OUT1 / OUT2. [dr1] / [dr2] = temporisation au déclenchement pour OUT1 / OUT2. ► Sélectionner [dS1], [dS2], [dr1] ou [dr2] et saisir une valeur entre 0,1 et 50 s (à 0,0 la temporisation n'est pas active)

dS1 dS2 dr1 dr2

9.4.3 Réglage du comportement des sorties en cas de défaut

► Sélectionner [FOU1] ou [FOU2] et régler la valeur : - [On] = sortie 1 / 2 commutée en cas de défaut. - [OFF] = sortie 1 / 2 désactivée en cas de défaut.

FOU1 FOU2

9.4.4 Réglage de la logique de commutation

► Sélectionner [P-n], régler [PnP] ou [nPn].

P--r7

9.5.1 Lecture des valeurs min. et max. pour la température du système

► Sélectionner [HI] ou [LO, appuyer brièvement sur [Set]. [HI] = valeur max., [LO] = valeur min. Effacer la mémoire : ► Sélectionner [HI] ou [LO]. ► Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [----] soit affché. ► Appuyer brièvement sur [Mode/Enter].

HI LO

9.5.2 Restaurer les réglages usine

► Sélectionner [rES]. ► Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [[---]] soit affché. ► Appuyer brièvement sur [Mode/Enter]. Il est utile que vous notice vos réglages avant d'exécuter la fonction (→ 13 Réglage usine).

r-ES

10 Fonctionnement

Après la mise sous tension l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres régés.

Affichages de fonctionnement Chapitre 7 Elements de service et d'indication

10.1 Lecture des valeurs paramétrées

Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affché.
Appuyer brievement sur [Set].

L'appareil affiche la valeur de paramètre correspondante pendant 15 s. Àpres 15 s supplémentaires, il se remet en mode Run.

10.2 Messages d'erreur

[OL] Température trop élevé (la température dépasse de 3 % la valeur finale de l'étendue de mesure).

[UL] Température trop BASSE (la température est en-dessous de 10 % de la valeur finale de l'étendue de mesure).

[Err] Zone de détction dépassée (T < -60°C ou T > +160°C).

[SC1] Court-circuit de OUT1*.

[SC2] Court-circuit de OUT2*.

[SC] Court-circuit dans les deux sorties*.

[Loc] Bouts de réglage de l'appareil verrouillés, modification des paramètres refusée.

[SLoc] Le capteur est verrouillé via le logiciel, modification des paramètres refusée.

[PARA] Valeur de réglage d'un paramètre en dehors des valeurs valables → l'appareil n'est pas opérationnel. Le défaut peut se produit avec le paramétrage IO-Link. Si un paramètre réglé de manière non valable est appelé, [PARA] est affchéé au lieu de la valeur du paramètre.

*La sortie correspondante est désactivée tant que le court-circuit existe.
Les messages Err, PARA et SC1 sont affichés même si l'afficheur est désactivé.

Le comportement des sorties en cas de défaut de paramétrage [PARA]:

	OUT1 OUT2
Réglage non valable [OU1] / [OU2] DESACTIVEE DESACTIVEE
Réglage non valable [FOU1] / [FOU2] DESACTIVEE DESACTIVEE
Réglage non valable [P-n] DESACTIVEE DESACTIVEE
Réglage non valable d'autres paramètres selon réglage [FOU1] selon réglage [FOU2]

11 Schéma d'encombrement

Dimensions en mm

1: Affichage
2:LED
3: Bouton de programmation
4: Filetage interieur M18x1,5

12 Données techniques

Etendue de mesure [°C / °F]	-40...150 / -40...302
Interface de communication	IO-Link 1.0
Débit de transmission [kBAUD]	38,4
Tension d'alimentation [V]	18...32 DC
Courant de sortie [mA]	250
Protection courts-circuits (pulsée) protection inversion de polarité / protection surcharges Chien de garde intégré
Chute de tension [V]	< 2
Consommation [mA]	< 50
Élement de mesure	1 x Pt 1000, selon DIN EN 60751, classe B
Temps de réponse dynamique T05 / T09 [s]	1 / 3 (selon DIN EN 60751)
Precision
- sortie de commutation [K]	± 0,3
- affichage [K]	± 0,3
Résolution
- sortie de commutation [K]	0,1
- affichage [K]	0,1
Matières du boîtier	inox (1.4301 / 304) ; EPDM/X (Santoprene) ; copolymère PC ; PBT (Pocan) ; FPM (Viton) ; PA
Matières en contact avec le fluide	inox (1.4404 / 316L); joint torique : FPM 8 x 1,5 gr 80° Shore A
Température ambiente [°C]	-25...70
Température de stockage [°C]	-40...85
Tenue en pression [bar]	300
Indice de protection	IP 67
Classe de protection	III
Tenue aux chocs [g]	50 (DIN / IEC 68-2-27, 11 ms)
Tenue aux vibrations [g]	20 (DIN / IEC 68-2-6, 10 - 2000 Hz)
CEM EN 61000-4-2 Décharges électrostatiques :	4 kV CD / 8 kV AD
EN 61000-4-3 rayonnement HF :	10 V/m
EN 61000-4-4 transitoires en salves :	2 kV
EN 61000-4-5 ondes de chic :	1 kV
EN 61000-4-6 parasites HF conduits par le cable :	10 V

12.1 Plages de réglage

	SP1 / SP2 rP1 / rP2				ΔT
	min max	min max
°C -39,8	150,0 -40,0 149	8 0,1
°F -39,6	302,0 -40,0 301	6 0,1

T = increments

13 Réglage usine

	Réglage usine Réglage utiliser
SP1 60,0
rP1 50,0
OU1 Hno
OU2 Hno
SP2 120,0
rP2 100,0
COF 0,0
dS1 0,0
dr1 0,0
dS2 0,0
dr2 0,0
FOU1 OFF
FOU2 OFF
P-n PnP
diS	d2
Uni	°C

Informations supplémentaires sur notre site web à www.ifm.com
