FOIRE AUX QUESTIONS - DI501A IFM

Qu'est-ce que l'IFM DI501A ?

L'IFM DI501A est un appareil non catégorisé conçu pour répondre à divers besoins industriels.

Comment installer l'IFM DI501A ?

Pour installer l'IFM DI501A, suivez les instructions fournies dans le manuel d'utilisateur pour assurer une installation correcte et sécurisée.

Quels sont les problèmes courants avec l'IFM DI501A ?

Les problèmes courants incluent des erreurs de connexion, des dysfonctionnements de mesure et des alertes de maintenance. Vérifiez les connexions et consultez le manuel pour les solutions.

Comment réinitialiser l'IFM DI501A ?

Pour réinitialiser l'IFM DI501A, débranchez l'appareil pendant quelques minutes, puis rebranchez-le pour effectuer une réinitialisation complète.

Où trouver le manuel d'utilisateur de l'IFM DI501A ?

Le manuel d'utilisateur de l'IFM DI501A peut être téléchargé sur le site officiel d'IFM ou obtenu auprès de votre revendeur.

Comment contacter le support technique pour l'IFM DI501A ?

Vous pouvez contacter le support technique d'IFM par téléphone ou par email en consultant la section 'Support' sur leur site web.

Quelle est la garantie de l'IFM DI501A ?

L'IFM DI501A est généralement couvert par une garantie standard de deux ans, mais cela peut varier selon le revendeur. Vérifiez les détails de votre achat.

Que faire si l'IFM DI501A ne s'allume pas ?

Assurez-vous que l'appareil est correctement alimenté et vérifiez les câbles. Si le problème persiste, contactez le support technique.

MODE D'EMPLOI DI501A IFM

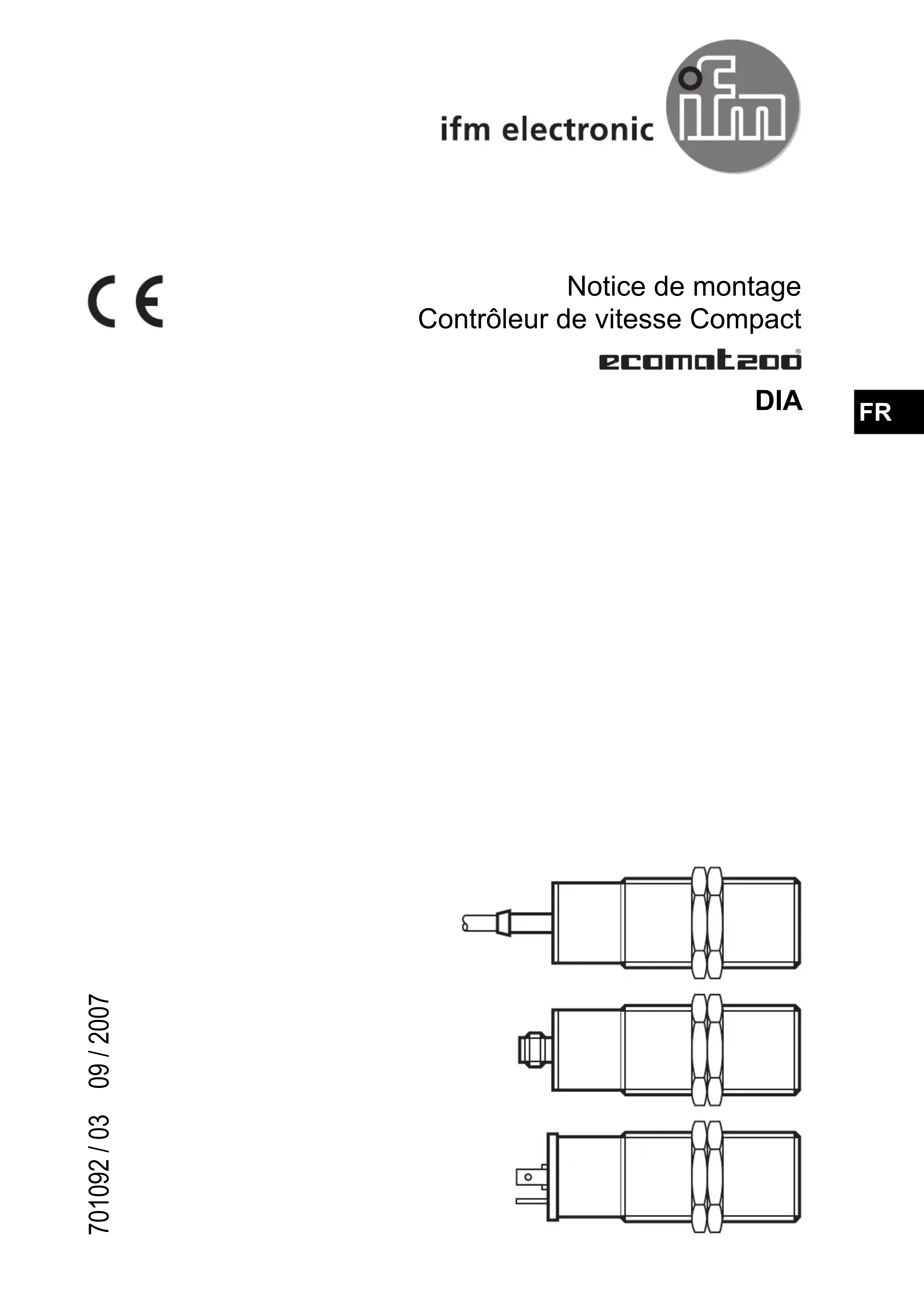

Notice de montage Contrôleur de vitesse Compact DIA 701092 / 03 09 / 2007

FR2 1 Fonctionnement et caractéristiques Le contrôleur de vitesse de rotation Compact détecte sans contact si une vitesse de rotation minimum est atteinte et signale la sous-vitesse par un signal de commutation. Portée nominale (Sn) 10 mm ; valeur de consigne réglable, voir l'étiquette. 2 Montage

Fixer l’appareil à l’aide d’un dispositif de fixation et le protéger contre le desser- rage à l’aide des écrous fournis. Montage encastré possible. Respecter les dimensions ci-dessus pour assurer un fonctionnement fiable. 3 Raccordement électrique Mettre l'installation hors tension. Raccorder l'appareil selon les indications de l'étiquette. Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court- circuit.

LED LED verte : sortie commutée (vitesse de rotation actuelle > vitesse de rotation de consigne) LED jaune (en option pour des appareils 2 fils AC / DC) : came détectée potentiomètre multitour valeur de consigne

Lors du réglage maintenir stable la vitesse de rotation. La LED jaune doit clignoter (les impulsions transmises par les cames sont détectées). Commencer le réglage selon A ou B quand la temporisation de démarrage est écoulée* (AÜ voir l'étiquette).

LED verte éteinte Tourner le potentiomètre à droite jusqu'à ce que la LED soit éteinte. Tourner le potentiomètre lentement à gau- che jusqu'à ce que la LED soit allumée. Tourner le potentiomètre lentement à gau- che jusqu'à ce que la LED soit allumée.

A la livraison : potentiomètre à la butée droite (sauf DI5011 = env. 30 imp/min). 5 Fonctionnement Le fonctionnement ne nécessite aucun entretien. Respecter pour un bon fonction- nement : Dégager la face active et l'espace libre de toute présence de dépôts et de corps étrangers métalliques. Ne pas faire fonctionner des appareils à champ de grande intensité (par ex. talkie-walkies) à proximité immédiate du contrôleur de vitesse de rotation. *) La temporisation de démarrage (AÜ) supprime les aléas de fonctionnement quand l'installation est en train de démarrer et n'a pas encore atteint sa vitesse nominale. Après la mise sous tension la temporisation de démarrage n'est effective qu'une seule fois. Lorsque le moteur est souvent mis en marche et arrêté, coupler la tension d'alimentation du moteur et du contrôleur de vitesse. Ainsi la temporisation de démarrage est effective chaque fois que le moteur est mis en marche.
