DI604A - Contrôleur de vitesse IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de vitesse compact
Marque / Modèle	IFM DI604A
Dimensions du boîtier	M18 cylindrique, longueur ~75 mm
Poids approximatif	50 g
Alimentation	10...30 V DC
Plage de mesure de vitesse	2,1...24000 impulsions/min
Modes de fonctionnement	IO-Link, SIO (sortie TOR), sortie d'impulsions
Modes de seuil de commutation	Single Point, Window, Two Point
Sorties de commutation	2 canaux configurables (OUT1, OUT2) : PNP/NPN, normalement ouvert/fermé
Interface de communication	IO-Link (IODD disponible)
Indication LED	Jaune (état de commutation), Verte (amortissement), Rouge (défaut)
Paramétrage	Via IO-Link ou boutons-poussoirs sur l'appareil (anneau appui)
Fonction Apprentissage (Teach)	Apprentissage du seuil SP1 avec offset réglable (Teach offset : 1...200 %)
Temporisation de démarrage	0...15 s (via boutons) ou 0...30 s (via IO-Link)
Pré-diviseur	1...99 (pour adaptation au nombre de cames)
Hystérésis	10...30 %
Raccordement électrique	4 fils : BN (L+), WH (impulsions), BK (commutation/IO-Link), BU (L-)
Montage	Non encastrable, respecter les distances (2 x S0, 3 x d)
Homologation ATEX	Zone 3D (groupe II, catégorie 3D)
Entretien	Aucun entretien nécessaire ; réparation uniquement par le fabricant
Température de fonctionnement	-25...+80 °C (estimation)
Indice de protection	IP67 (estimation)

FOIRE AUX QUESTIONS - DI604A IFM

Comment régler le seuil de commutation SP1 ?

Placez l'anneau appui sur [●] pendant 10 secondes pour entrer en mode paramétrage. La LED clignote en vert à 1 Hz. Pour apprendre SP1, amortissez l'appareil et appuyez à nouveau sur [●]. La valeur seuil est définie avec l'offset Teach. Vous pouvez aussi régler SP1 via IO-Link (paramètre SSC1.x Param. SP1).

Quelle est la différence entre les modes IO-Link et SIO ?

En mode IO-Link, l'appareil communique avec un maître IO-Link et permet le paramétrage à distance, la lecture des données process cycliques et le diagnostic. En mode SIO (Sortie TOR), l'appareil fonctionne comme un détecteur de vitesse standard avec sortie de commutation configurable (normalement ouvert ou fermé). La sortie d'impulsions reste active dans les deux modes.

Que signifient les différentes couleurs de la LED ?

Jaune allumée : sortie de commutation conductrice. Jaune éteinte : sortie bloquante. Vert allumée : appareil amorti (mode montage). Vert clignotant : paramétrage actif ou fréquence d'amortissement. Rouge allumée : défaut matériel. Rouge clignotant : avertissement (vitesse excessive, température, échec apprentissage).

Comment configurer une temporisation de démarrage ?

En mode paramétrage, après avoir réglé SP1, appuyez sur [▼] jusqu'à ce que la LED clignote en vert à 2 Hz. Appuyez sur [●], puis utilisez [▼] pour augmenter la durée par pas de 1 s (0 à 15 s). Validez avec [●]. Via IO-Link, le paramètre dSt permet une plage de 0 à 30000 ms.

Puis-je utiliser l'appareil en zone explosive ?

Oui, le DI604A est homologué ATEX pour la zone 3D (groupe II, catégorie 3D). Respectez les instructions spécifiques de la notice de sécurité Ex fournie séparément. Ne l'utilisez pas en zone 0/1 ou 20/21 sans autorisation.

Comment effectuer l'apprentissage (Teach) d'un seuil ?

Mettez l'appareil en mode paramétrage en maintenant [●] 10 s. Lorsque la LED clignote en vert à la fréquence d'amortissement, assurez-vous que la vitesse est stable, puis appuyez sur [●] pour apprendre SP1. Le seuil est calculé comme valeur mesurée × Teach offset. Via IO-Link, utilisez les commandes Teach SP1 ou Teach SP2.

Quelle est la fonction du pré-diviseur (PrSC) ?

Le pré-diviseur divise la fréquence mesurée pour obtenir la vitesse réelle en tours/minute. Réglez-le sur le nombre de cames par tour. Par exemple, si vous avez 4 cames, réglez PrSC=4. La valeur mesurée sera divisée par 4. Limite de mesure : 24000 impulsions/min divisée par PrSC.

Comment raccorder électriquement l'appareil ?

Utilisez un câble à 4 fils : BN (brun) = L+ (10-30 V DC), WH (blanc) = sortie d'impulsions, BK (noir) = sortie de commutation / IO-Link, BU (bleu) = L-. Respectez les normes nationales. L'installation doit être effectuée par un électricien qualifié.

Que faire si la LED rouge clignote ?

Un clignotement rouge indique un avertissement : la vitesse dépasse la fréquence maximale, la température interne est hors plage, ou l'apprentissage a échoué. Vérifiez la vitesse de rotation, la température ambiante, et les paramètres d'apprentissage. Si le problème persiste, contactez le fabricant.

Comment réinitialiser les paramètres par défaut ?

Coupez l'alimentation. Maintenez [▼] enfoncé tout en remettant sous tension. Dans les 10 secondes, appuyez sur [●] pour confirmer. La LED clignote 2 fois en jaune. Les paramètres d'application sont réinitialisés, mais les paramètres d'identification (Function Tag, etc.) restent inchangés.

MODE D'EMPLOI DI604A IFM

Notice d'utilisation

Contrôleur de vitesse compact M18

DI604A

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité.... 4

2.1 Utilisation en zones à risque d'explosion.... 4

3 Usage prévu 5

4 Fonction 6

4.1 Single Point Mode.... 6

4.2 Window Mode 7

4.3 Mode « Two Point » 8

4.4 Mode IO-Link: 9

4.4.1 Informations générales 9

4.4.2 IO Device Description (IODD) 9

4.5 Mode SIO 10

4.5.1 Fonction de commutation « normalement ouvert » (low active).... 10

4.5.2 Fonction de commutation « normalement fermé » (high active) 10

4.6 Temporisation de démarrage 10

4.7 Teach offset 10

4.8 Pré-diviseur.... 10

5 Montage 11

6 Raccordement électrique 12

7 Eléments de service et d'indication.... 13

7.1 Anneau appui (boutons-poussoirs) 13

7.2 LED.... 13

8 Paramétrage.... 14

8.1 Paramétrage via l'interface IO-Link 14

8.1.1 P-n 14

8.1.2 ou1 14

8.1.3 ou2 14

8.1.4 SSC1. x Param. SP1 14

8.1.5 SSC1. x Param. SP2 15

8.1.6 SSC1. x Config. Logic 15

8.1.7 SSC1. x Config. Mode 15

8.1.8 SSC1. x Config. Hysteresis 15

8.1.9 SSC1. x Verzögerung. dS 15

8.1.14 Blocage d'accès à l'appareil Paramétrage local.... 16

8.1.15 dSt 16

8.1.16 Marquage spécifique à l'application 16

8.1.17 Function Tag : 16

8.1.18 Location Tag: 16

8.1.19 Locator Start 16

8.1.20 Locator Stop 16

8.1.21 Heures de fonctionnement 16

8.1.22 Température interne 17

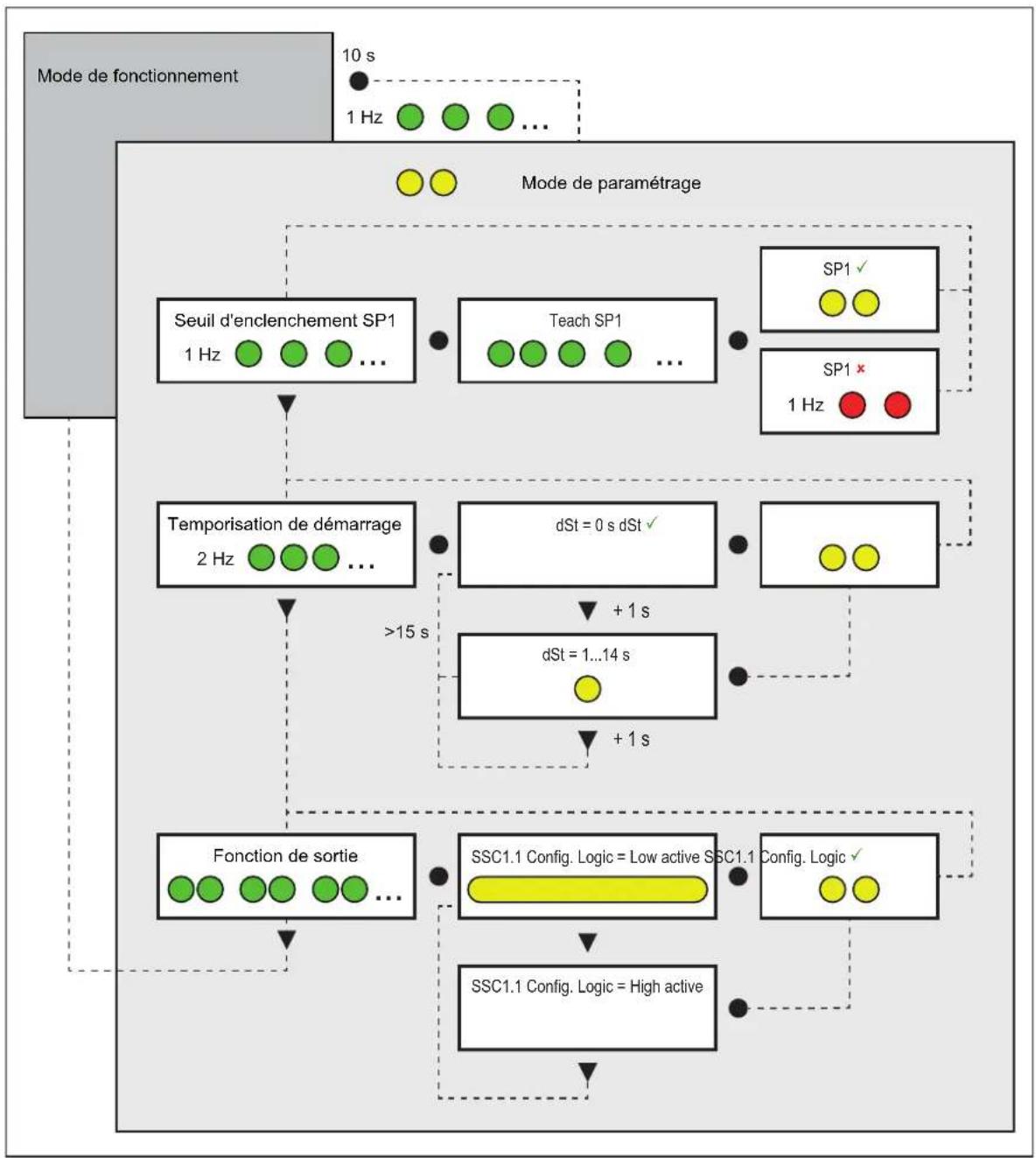

8.2 Paramétrage au moyen des boutons de l'appareil 17

8.2.1 Mode de paramétrage.... 17

8.2.2 Mode de montage/de mise en service.... 20

8.2.3 Remettre l'application à 0 20

8.3 Apprentissage.... 20

9 Fonctionnement 21

10 Maintenance, réparation et élimination 22

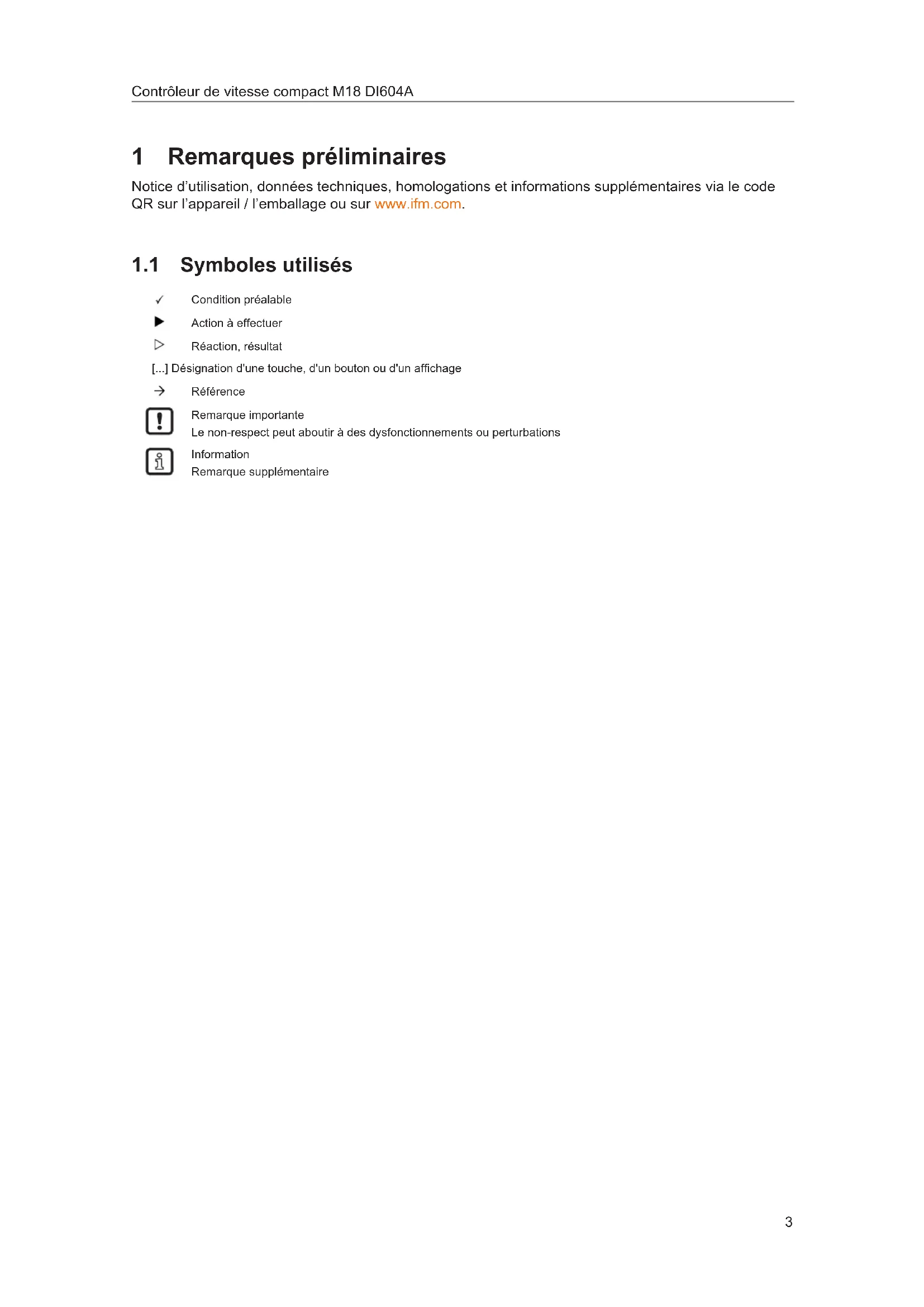

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www. ifm. com.

1.1 Symboles utilisés

√ Condition préalable Action à effectuer Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2.1 Utilisation en zones à risque d'explosion

Respecter les instructions pour l'emploi sûr dans les zones à risque d'explosion : notice d'utilisation (partie concernant la protection Ex) pour contrôleurs de vitesse selon la directive de l'UE 2014/34/UE annexe VIII (ATEX) groupe II, catégorie 3D.

Si aucune notice d'utilisation (partie concernant la protection Ex) ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre distributeur (voir bon de livraison) ou à votre fabricant.

3 Usage prévu

L'appareil détecte sans contact si une vitesse de rotation réglée est dépassée ou non atteinte, et signale cela par un signal de commutation.

L'appareil peut être opéré en mode IO-Link ou en mode SIO (sortie TOR). La sortie d'impulsions permet l'évaluation externe des impulsions d'amortissement dans les deux modes de fonctionnement.

En mode IO-Link, il est possible de lire la valeur mesurée, les bourrages et les bits SSC en tant que données de process cycliques et de les transmettre à un système de contrôle-commande ainsi que de lire et d'écrire des paramètres acycliques pour la configuration, l'identification et le diagnostic.

En mode sans communication IO-Link, l'appareil est en mode tout ou rien (mode SIO) avec la fonction de commutation paramétrée auparavant.

4 Fonction

L'appareil dispose de deux canaux de commutation configurables indépendamment.

Pour la fonction de mesure :

Le détecteur mesure le temps entre 2 passages successifs de « non amorti » à « amorti ». Le taux d'impulsion non amorti/amorti n'est pas pertinent, mais les états amortis et non amortis devraient tous être détectés de manière fiable.

Si la fréquence [1/min] calculée à partir de cette durée est inférieure à la dernière valeur mesurée, la vitesse de rotation sortie diminue de 1/t. En dessous de 0,5 imp/mn, la mesure est de 0,0 imp/mn. Il n'y a pas d'underload. Un overload se produit à plus de 32000,0 imp./min (533 Hz).

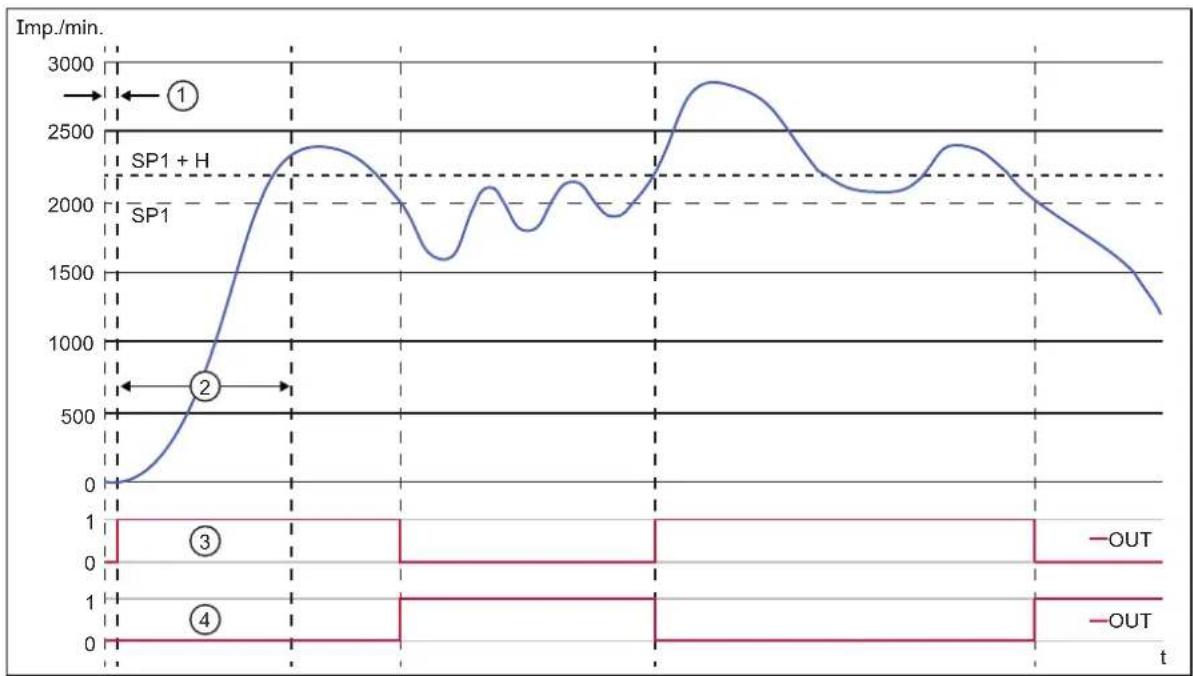

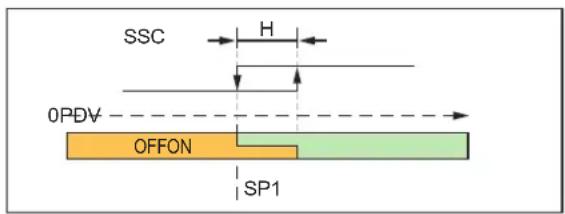

4.1 Single point mode

SSC H 0PDV OFFON SP1

SP1 : Seuil de déclenchement SP1+H : seuil d'enclenchement

Fig. 1: Normalement ouvert = low active (réglage d'usine)

Si la vitesse est inférieure à la vitesse de rotation réglée, cet état est signalé comme bloquant par la sortie transistor.

SSC H OPDV ONOFF SP1

SP1 : seuil d'enclenchement SP1+H : Seuil de déclenchement

Fig. 2: Normalement fermé = high active

Si la vitesse est inférieure à la vitesse de rotation réglée, cet état est signalé comme conducteur par la sortie transistor.

1 : Retard à la disponibilité

2 : Temporisation de démarrage

3 : Normalement ouvert = low active

4 : Normalement fermé = high active

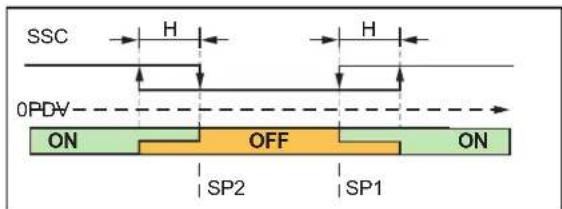

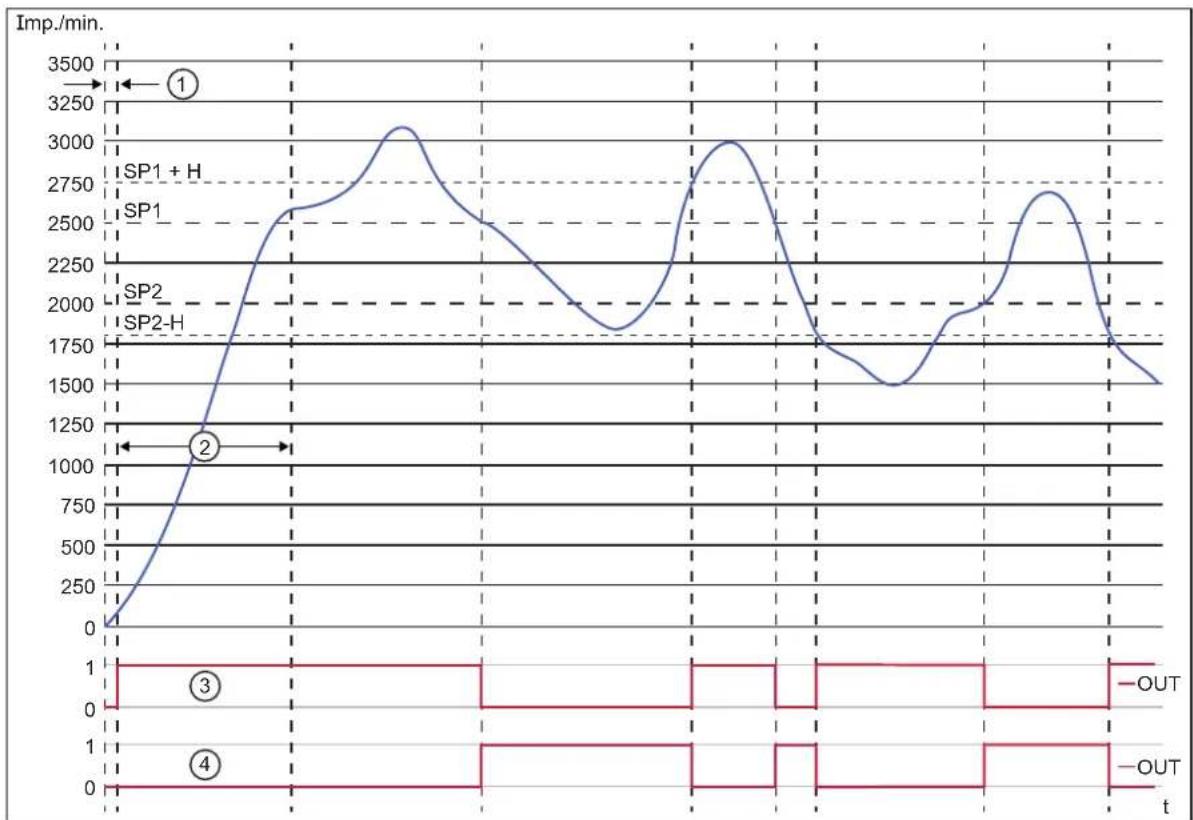

4.2 Window mode

SSC H H 0PDV ON OFF ON SP2 SP1

SP2 : Seuil de déclenchement

SP2-H : seuil d'enclenchement

SP1 : Seuil de déclenchement

SP1+H : seuil d'enclenchement

Fig. 3: Normalement ouvert = low active

Si la plage de vitesse définie est quittée, cet état est signalé comme bloquant par la sortie transistor.

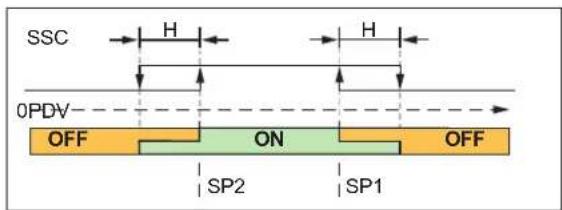

SSC H H 0PDV OFF ON OFF SP2 SP1

SP2 : Seuil d'enclenchement

SP2-H : Seuil de déclenchement

SP1 : Seuil d'enclenchement

SP1+H : Seuil de déclenchement

Fig. 4: Normalement fermé = high active

Si la plage de vitesse définie est quittée, cet état est signalé comme conducteur par la sortie transistor.

1 : Retard à la disponibilité

2 : Temporisation de démarrage

3 : Normalement ouvert = low active

4 : Normalement fermé = high active

Il est également possible de configurer SP1 comme seuil de commutation inférieur et SP2 comme seuil de commutation supérieur. Le seuil de commutation le plus bas doit être inférieur d'au moins 10 % au seuil de commutation le plus élevé.

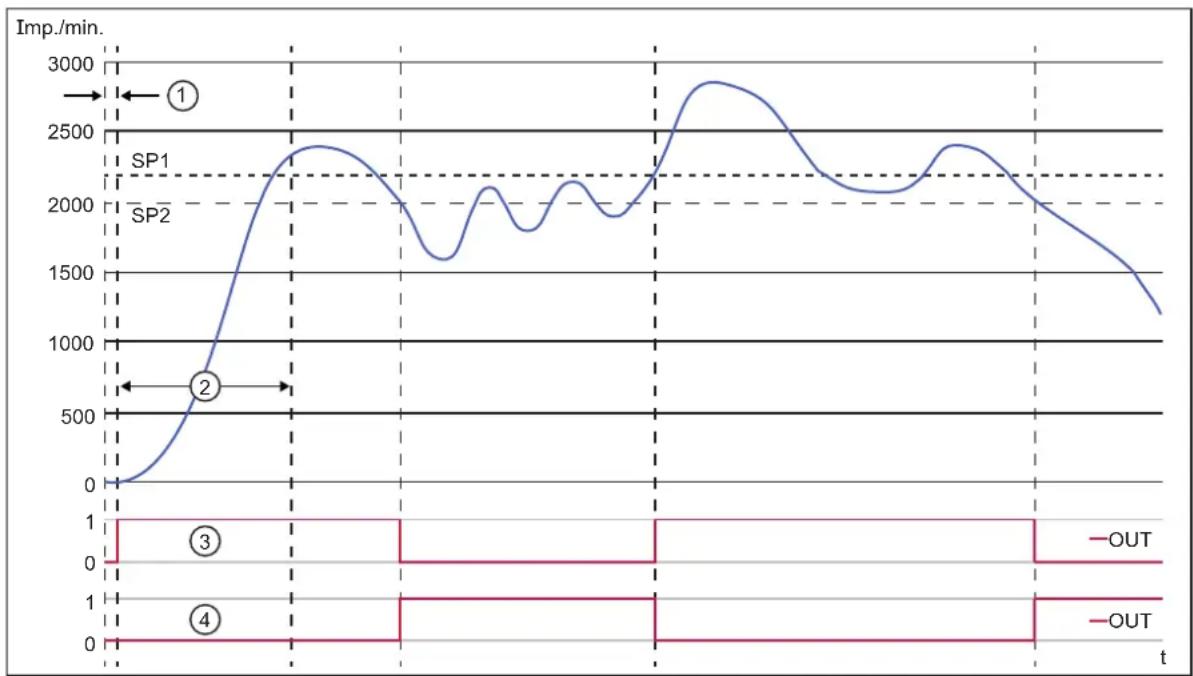

4.3 Mode « two point »

SSC H 0PDV OFFON SP2SP1

SP2 : Seuil de déclenchement SP1 : Seuil d'enclenchement

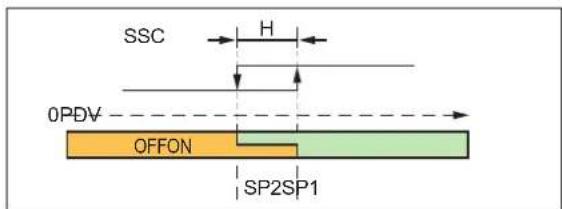

Fig. 5: Normalement ouvert = low active

Si la vitesse est inférieure à la vitesse de rotation réglée, cet état est signalé comme bloquant par la sortie transistor.

SSC H OPDV ONOFF SP2 SP1

SP2 : Seuil d'enclenchement SP1 : Seuil de déclenchement

Fig. 6: Normalement fermé = high active

Si la vitesse est inférieure à la vitesse de rotation réglée, cet état est signalé comme conducteur par la sortie transistor.

1 : Retard à la disponibilité

2 : Temporisation de démarrage

3 : Normalement ouvert = low active

4 : Normalement fermé = high active

Il est également possible de configurer SP1 comme seuil de commutation inférieur et SP2 comme seuil de commutation supérieur. Le seuil de commutation le plus bas doit être inférieur d'au moins 10 % au seuil de commutation le plus élevé.

4.4 Mode IO-Link :

IO-Link permet la configuration de paramètres internes, par ex. seuil de commutation, temporisation de démarrage et comportement de commutation (normalement fermé / normalement ouvert) ainsi que la lecture des valeurs mesurées en cours. De plus, IO-Link protège contre la perturbation des signaux et une perte des valeurs mesurées ainsi que contre une manipulation du détecteur. IO-Link facilite l'identification des appareils raccordés dans l'installation et offre des fonctions de diagnostic.

4.4.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Cette interaction nécessite l'utilisation d'un maître IO-Link.

L'interface IO-Link permet l'accès direct aux données process et de diagnostic et offre la possibilité de paramétrer l'appareil pendant le fonctionnement.

Plus de détails sur IO-Link et toutes les informations concernant le matériel et le logiciel IO-Link sont disponibles sur :

www. io-link. ifm

4.4.2 IO Device description (IODD)

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sous forme de table sur documentation. ifm. com

4.5 Mode SIO

La LED jaune indique l'état de commutation du détecteur.

4.5.1 Fonction de commutation « normalement ouvert » (low active)

sortie transistor LED jaune Etat
conducteur (ON) allumée vitesse de rotation > SP + H et pendant		la temporisation de démarrage
bloquant (OFF) éteintes vitesse de rotation < SP

SP = seuil de commutation

H = hystérésis

4.5.2 Fonction de commutation « normalement fermé » (high active)

sortie transistor LED jaune Etat
bloquant (OFF) éteinte vitesse de rotation	> SP + H et pendant	la temporisation de démarrage
conducteur (ON) allumée vitesse de rotation < SP

SP = seuil de commutation

H = hystérésis

4.6 Temporisation de démarrage

Lors de la temporisation de démarrage, le signal de sous-vitesse est ignoré pendant la phase de démarrage. Après la mise sous tension elle n'est effective qu'une seule fois.

Un couplage de l'alimentation en tension de l'entraînement et du contrôleur de vitesse permet que la temporisation de démarrage soit effective lors de chaque mise sous tension de l'installation.

Voir dSt ( 16)

4.7 Teach offset

Ce paramètre permet le réglage d'un offset entre la valeur de process apprise et la valeur du seuil qui en résulte.

Exemple : Teach offset = 80 % / normalement ouvert (low active)

Si un apprentissage est effectué pendant qu'un moteur tourne avec une vitesse de rotation nominale de 3600 imp./min., le seuil de commutation est réglé à 2880 imp./min (80 % de la valeur saisie dans Teach). Lors d'une sous-vitesse (< 2880 Imp./Min.), la sortie de commutation bloque.

Voir Teach offset ( ☐ 15)

4.8 Pré-diviseur

Le pré-diviseur est un diviseur pour calculer la vitesse de rotation réelle pour la valeur de données process (PDV). Il est utilisé lors de l'utilisation de plusieurs cames sur un axe.

La limite de mesure est réduite par ce diviseur.

Recommandation : Régler le pré-diviseur sur le nombre de cames par tour. Cela permet de déterminer la vitesse réelle.

Voir PrSC (→ 15)

5 Montage

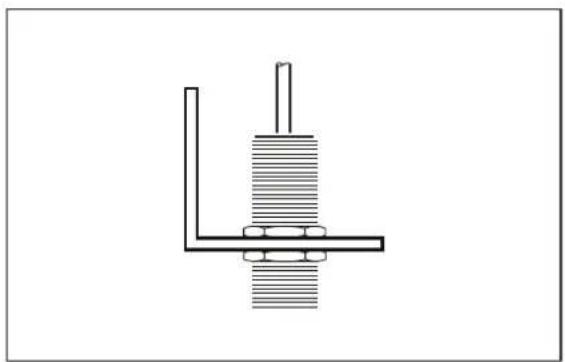

Fig. 7: Principe de montage Fig. 8: Spécifications de montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation et le protéger contre le desserrage à l'aide des écrous fournis. ▶ Respecter les spécifications de montage ci-dessus pour assurer un fonctionnement fiable. ▶ Ne pas installer l'appareil de manière encastrée.

2 x S0 d 3 x d

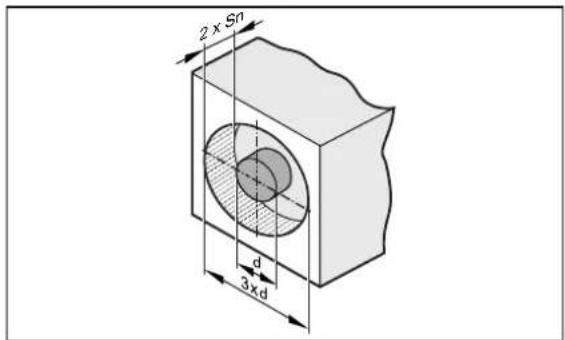

Fig. 9: Boîtier cylindrique non encastrable

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil comme suit :

1 L+ 2 sortie d'impulsions (la séquence d'impulsions : correspond à la fréquence de sollicitation) 3 L- 4 Sortie de commutation (réglable) / communication IO-Link Réglage usine : PNP / normalement ouvert

7 Eléments de service et d'indication

1 : anneau appui 2 : LED jaune/verte/rouge

7.1 Anneau appui (boutons-poussoirs)

Pour exécuter une commande [●] ou [▼], tourner l'anneau appui sur le symbole correspondant.

Bouton-poussoir Fonctions
[●] Enter		Ouvrir le mode menu : Paramétrage au moyen des boutons de l'appareil (→ [h 17). Sélection du paramètre et confirmation d'une valeur de paramètre.
[▼] Down Sélection d'un paramètre. Réglage d'une valeur de paramètre.

7.2 LED

Couleur LED État Description
jaune allumée Sortie de	de commutation conductrice (mode de fonctionnement)
	éteintes Sortie de commutation bloquant (mode de fonctionnement)
	clignotante	voir Mode de paramétrage ( 17)
	double flash Paramètres enregistrés (mode de paramétrage)
verte allumée Appareil	amorti (mode de montage/de mise en service)
	éteinte Appareil non amorti (mode de montage/de mise en service)
	clignotante	- différentes fréquences de clignotement Mode de paramétrage ( 17)- fréquence d'amortissement jusqu'à 8 Hz maximum (mode de montage/de mise en service)- localisation optique de l'appareil, 1 Hz (commande système IO-Link)
jaune / vert clignotante	Blocage d'accès à l'appareil
rouge	allumée Défaut de matériel d'appareil (Défaut interne)
	éteinte aucun défaut
	clignotante Avertissement :- La vitesse de rotation dépasse la fréquence d'amortissement maximale- Appareil hors de la température de fonctionnement- Apprentissage impossible : Mode de paramétrage ( 17) Apprentissage SP1

8 Paramétrage

Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.

Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent être modifiés.

8.1 Paramétrage via l'interface IO-Link

L'interface IO-Link permet entre autres de vérifier/régler les paramètres suivants :

8.1.1 P-n

Polarité des sorties de commutation :

• PnP (réglage usine) • nPn

8.1.2 OU1

Configuration de sortie pour OUT1 :

• OFF / sortie désactivée • SSC1.1 (réglage usine)

8.1.3 OU2

Configuration de sortie pour OUT2 :

• ImP / sortie d'impulsions (réglage usine) • OFF / sortie désactivée
• SSC1.2

En cas de configuration comme sortie d'impulsions, la sortie commute selon l'état amorti / non amorti du détecteur.

La combinaison de ou1 et de ou2 permet de réaliser 2 fonctions de commutation dans un appareil, par ex :

• SSC1.1 comme normalement ouvert et SSC1.2 comme normalement fermé avec les mêmes seuils de commutation → Les deux sorties commutent de manière antivalente.
• Avec différents seuils de commutation, il est possible de surveiller différents états avec un seul détecteur (par ex. "moteur en charge" et "moteur bloqué").

8.1.4 SSC1. x Param. SP1

Seuil de commutation 1 :

• 2,1...24000 imp./min.; Réglage usine : 100 imp./min.)

8.1.5 SSC1. x Param. SP2

Seuil de commutation 2 (disponible uniquement en Window Mode et en Two Point Mode) :

• 2,1...24000 imp./min.; Réglage usine : 2,1 imp./min.)

8.1.6 SSC1. X config. logic

Logique du seuil de commutation :

• High active (normalement fermé) - Low active (normalement ouvert, réglage usine)

8.1.7 SSC1. X config. mode

Mode seuil de commutation :

• Single point (réglage usine)
• Window
• Two point
• Deactivated

8.1.8 SSC1. X config. hysteresis

Hystérésis seuil de commutation

• 10...30 % (réglage usine : 10 %)

8.1.9 SSC1. x Verzögerung. dS

Temporisation à l'enclenchement : Durée de temporisation réglable après laquelle la sortie est activée, en ms.

• 0...60000 ms (réglage usine : 0 ms)

Temporisation au déclenchement : Durée de temporisation réglable après laquelle la sortie est désactivée, en ms.

• 0...60000 ms (réglage usine : 0 ms)

8.1.11 PrSC

Prédiviseur (Pré-diviseur), diviseur pour\calculer la vitesse de rotation réelle

• 1...99 (réglage usine : 1)

Voir Pré-diviseur (→ 10)

8.1.12 Teach offset

Définit un offset entre le seuil de commutation et la valeur courante des données process :

• 1...200 % (réglage usine : 80 %)

Voir Teach offset ( ☐ 10)

8.1.13 TI Select

Sélection apprentissage :

• SSC1.1 (réglage usine)
• SSC1.2

8.1.14 Blocage d'accès à l'appareil Paramétrage local

Ce blocage évite que les réglages appareil puissent être modifiés via les touches de fonction locales sur l'appareil :

• Verrouillé • Déverrouillé (réglage d'usine)

8.1.15 DSt

Temporisation de démarrage :

• 0...30000 ms (réglage usine : 10000 ms)

Voir Temporisation de démarrage (→ 10)

8.1.16 Marquage spécifique à l'application

Description de l'application spécifique au client, longueur max. 32 caractères.

Valeur par défaut : « *** » / peut être définie librement par l'utilisateur

8.1.17 Function tag:

Fonction spécifique au client de l'appareil, longueur maximale de 32 caractères.

Valeur par défaut : « *** » / peut être définie librement par l'utilisateur

8.1.18 Location tag:

Localisation spécifique au client de l'appareil, longueur maximale de 32 caractères.

Valeur par défaut : « *** » / peut être définie librement par l'utilisateur

8.1.19 Locator start

Pour l'identification d'un appareil. La LED clignote rapidement 2 fois en vert toutes les secondes.

8.1.20 Locator stop

Désactive le clignotement de la LED. La LED indique à nouveau les états de fonctionnement spécifiques à l'appareil.

8.1.21 Heures de fonctionnement

Comptage des heures de fonctionnement complètes seulement Les heures de fonctionnement inférieures à une heure complète ne sont pas sauvegardées. Les états du compteur sont sauvegardés en permanence.

8.1.22 Température interne

Lecture des données du capteur de température interne du microcontrôleur

8.2 Paramétrage au moyen des boutons de l'appareil

Blocage d'accès à l'appareil

Si la LED clignote alternativement en jaune et en vert lors de la tentative de paramétrage, le paramétrage local est bloqué. Ce verrouillage ne peut être enlevé qu'à l'aide d'un logiciel de paramétrage. Après le déverrouillage, l'appareil peut être paramétré à l'aide des touches.

Si aucune touche n'est actionnée pendant plus de 120 s, l'appareil quitte automatiquement le mode de paramétrage ou le mode de montage/mise en service. Les modifications non sauvegardées des paramètres sont alors perdues.

8.2.1 Mode de paramétrage

Les paramètres suivants peuvent être réglés à l'aide des touches de l'appareil :

1. Seuil de commutation SP1 (2,1...24000 imp./min..) Réglage usine : 100 imp./min.)
2. Temporisation de démarrage (0...15 s, pas : 1 s; Réglage usine : 10 s) (Il est possible de régler jusqu'à 30 s via IO-Link.)
3. Fonction de sortie OUT1 (normalement ouvert / normalement fermé; Réglage usine : normalement ouvert)

Procédé de paramétrage :

Placer l'anneau appui sur [●] pendant 10 secondes. Pendant ce temps, la LED clignote en vert à 1 Hz.

La LED clignote 2 fois en jaune pour confirmer; ensuite en vert à 1 Hz.

L'appareil se trouve en mode de paramétrage pour le seuil de commutation.

▶ Régler l'anneau appui sur [▼] pour passer en mode de paramétrage pour la temporisation de démarrage. OU

Régler l'anneau appui sur [●] pour apprendre SP1.

La LED clignote en vert à la fréquence d'amortissement, mais au maximum à 8 Hz.

▷ L'appareil est prêt pour l'apprentissage de SP1.

Pour l'apprentissage de SP1, il faut attendre au moins une période! Pour PrSC=1, cela correspond à un tour.

Régler l'anneau appui sur [●] pour apprendre et enregistrer SP1 avec la fréquence d'amortissement appliquée.

▷ SP1 est paramétré. La LED clignote 2 fois en jaune pour confirmer; ensuite en vert à 1 Hz. L'appareil se trouve encore en mode de paramétrage pour le seuil de commutation.

Si la LED clignote 2 fois en rouge à 1 Hz, l'apprentissage a échoué. La modification du paramètre n'a pas été sauvegardée.

Régler l'anneau appui sur [▼] pour passer en mode de paramétrage pour la temporisation de démarrage.

▶ La LED clignote en vert à 2 Hz. ▷ L'appareil se trouve en mode de paramétrage pour la temporisation de démarrage.

▶ Régler l'anneau appui sur [▼] pour passer en mode de paramétrage de la fonction de sortie. OU

Régler l'anneau appui sur [●] pour régler la temporisation de démarrage.

▶ Régler l'anneau appui sur [●] pour sauvegarder cette valeur. OU

Chaque fois que l'on appuie sur [▼], on augmente de 1 s la temporisation de démarrage.

Après chaque actionnement de [▼], la LED clignote 1 x en jaune. Il est possible de régler un maximum de 15 s. Si l'on actionne ensuite à nouveau [▼], la LED ne clignote pas cette fois-ci et la valeur actuelle est de 0 s. Avec [▼], la durée peut à nouveau être augmentée au pas de 1 s.

Régler l'anneau appui sur [●] pour sauvegarder la valeur réglée.

La LED clignote 2 fois en jaune pour confirmer; ensuite en vert à 2 Hz. L'appareil se trouve encore en mode de paramétrage pour la temporisation de démarrage.

▶ Régler l'anneau appui sur [▼] pour passer en mode de paramétrage de la fonction de sortie.

La LED clignote rapidement 2 fois en vert toutes les secondes. ▷ L'appareil se trouve en mode de paramétrage pour la fonction de sortie.

▶ Régler l'anneau appui sur [▼] pour terminer le paramétrage de l'appareil. OU

Régler l'anneau appui sur [●] pour paramétrer la fonction de sortie.

▷ La LED s'allume en jaune. ▶ La fonction de sortie [« normalement ouvert »] est réglée.

▶ Régler l'anneau appui sur [●] pour enregistrer cette valeur. ODER

Régler l'anneau appui sur [▼] pour régler la fonction de sortie [« normalement fermé].

▶ La LED est éteinte. La fonction de sortie [« normalement fermé] est réglée. En appuyant à nouveau sur [▼], il est possible de passer de la fonction [« normalement ouvert »] (la LED s'allume en jaune) à la fonction [« normalement fermé »] (la LED s'éteint).

Régler l'anneau appui sur [●] pour sauvegarder la valeur réglée.

La LED clignote 2 fois en jaune pour confirmer; ensuite, toutes les secondes, 2 x rapidement en vert. ▷ L'appareil est encore en mode de paramétrage pour la fonction de sortie.

▶ Régler l'anneau appui sur [▼] pour terminer le paramétrage de l'appareil.

▷ L'appareil passe en mode de fonctionnement.

8.2.2 Mode de montage/de mise en service

Dans ce mode, l'état d'amortissement est indiqué par la LED verte. La fréquence d'amortissement réelle est indiquée jusqu'à 8 Hz.

√ L'appareil est en mode de fonctionnement. Régler l'anneau appui sur [▼] pour passer en mode de montage / de mise en service. ▷ L'appareil se trouve en mode de montage / de mise en service.

Amortir l'appareil.

▷ LED allumée en vert.

▶ Ne pas amortir l'appareil

▷ LED n'est pas allumée.

Régler l'anneau appui sur [●] pour terminer le mode de montage / de mise en service.

▷ L'appareil passe en mode de fonctionnement.

8.2.3 Remettre l'application à 0

Les paramètres spécifiques à l'application peuvent être remis aux réglages usine, tandis que les paramètres d'identification restent inchangés :

√ L'appareil est déconnecté de la tension d'alimentation Régler l'anneau appui sur [▼] et appliquer la tension d'alimentation pendant ce temps. En l'espace de 10 s, régler l'anneau appui sur [●] pour confirmer. ▷ La LED clignote 2 fois en jaune pour confirmer. Les paramètres spécifiques à l'application sont remis aux réglages usine.

8.3 Apprentissage

La fonction d'apprentissage permet de régler le seuil de commutation. Cela est également possible si l'appareil est déjà monté et également pour les installations à vitesse constante.

Les commandes IO-Link [Teach SP1] et [Teach SP2] permettent de commander séparément les deux seuils de commutation. Les touches de l'appareil ne permettent d'apprendre que SP1.

La valeur mesurée actuelle est enregistrée comme seuil de commutation lors de l'apprentissage en tenant compte du Teach offset réglé (SP _Teach = valeur mesurée actuelle * Teach offset).

Le paramètre [TI Select] permet de déterminer si SSC1.1 ou SSC1.2 est appris.

Le seuil de commutation le plus bas doit être inférieur d'au moins 10 % au seuil de commutation le plus élevé. Cet écart entre les seuils de commutation est vérifié lors de l'apprentissage. Les seuils de commutation qui sont plus proches les uns des autres ne peuvent pas être enregistrés.

Les seuils de commutation doivent être compris entre 2,1 imp./min et 24000 imp./min.

SP-H doit être ≥ 0 imp./min.

SP+H doit être ≤ 32000 imp./min.

H est l'hystérésis réglée. Des valeurs comprises entre 10 % et 30 % sont possibles.

9 Fonctionnement

Le fonctionnement ne nécessite aucun entretien.

Respecter pour un bon fonctionnement :

Dégager la face active et l'espace libre de toute présence de dépôts métalliques ou de corps étrangers. ▶ Ne pas faire fonctionner des appareils à champ de grande intensité (par ex. portables) à proximité immédiate du contrôleur de vitesse de rotation.

10 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
