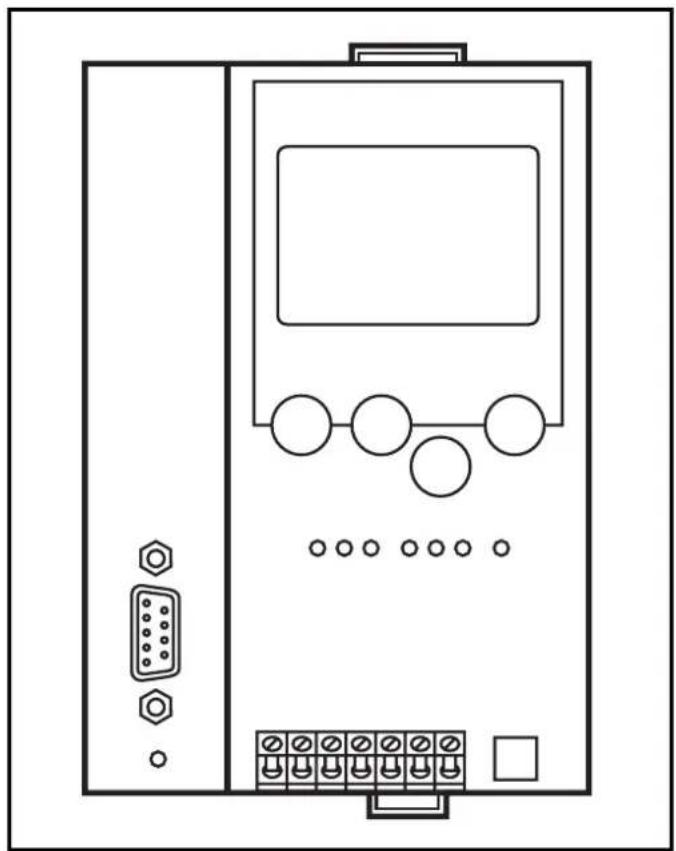

Type de produit	Passerelle AS-i DP
Marque	IFM
Modèle	AC1325
Alimentation	24 V DC (20...30 V TBTP)
Interface Profibus-DP	Oui, débit de 9600 à 12 MBaud
Interface AS-i	Maître AS-i (version 2.1)
Interface RS232C	Non utilisée
Indicateurs LED	PWR/COM, PROJ, CONF/PF, Profibus DP
Degré de protection	IP20
Montage	Sur rail profilé 35 mm
Environnement requis	Lieu protégé, sans condensation, éviter poussières, vibrations et chocs
Raccordement électrique	Bornes +24 V, 0 V, FE
Connexion Profibus-DP	Broche 3 : signal B, broche 8 : signal A
Séparation galvanique	Oui, avec l'alimentation de la passerelle
Fonctions principales	Contrôle échange de données capteurs/actionneurs, communication avec niveau système de commande supérieur (mode passerelle)
Réglage du contraste	Appui simultané sur bouton droit et bouton haut/bas
Navigation dans le menu	Boutons MENU, haut, bas ; changement de langue allemand/anglais par appui simultané
Adressage automatique AS-i	Oui (easy startup)
Modes de fonctionnement	Mode projet (configuration) et mode protégé (surveillance configuration)
Nombre max de passerelles en parallèle	31
Alimentation AS-i requise	Spécifique, ex. AC1216, avec découplage des données
Entretien	Assurer circulation d'air, éviter obstruction des trous d'évent
Sécurité	Mettre hors tension avant branchement, ne pas connecter potentiels négatifs entre eux ou à FE

FOIRE AUX QUESTIONS - AC1325 IFM

Comment raccorder électriquement la passerelle AC1325 ?

Mettez l'installation hors tension. Raccordez l'alimentation 24 V DC aux bornes +24 V et 0 V, et la borne FE à la terre. Ne jamais relier les potentiels négatifs entre eux ou à FE.

Que signifient les LED sur la face avant ?

PWR/COM allumée : alimentation AS-i présente et au moins un esclave détecté. PROJ allumée : mode projet actif. CONF/PF allumée : configuration non identique. Profibus DP allumée : erreur bus Profibus.

Comment régler le contraste de l'affichage ?

Appuyez simultanément sur le bouton droit et le bouton haut (pour éclaircir) ou bas (pour foncer).

Quel type d'alimentation AS-i est nécessaire ?

Utilisez une alimentation AS-i spécifique, par exemple le modèle AC1216 d'ifm, qui assure le découplage des données et une symétrie par rapport à la masse.

Comment accéder au menu principal ?

Depuis l'écran de démarrage, appuyez sur le bouton gauche MENU. Utilisez les boutons haut/bas pour naviguer et le bouton droit pour valider.

Comment changer la langue du menu ?

Appuyez simultanément sur les deux boutons-poussoirs pour basculer entre l'allemand et l'anglais.

Quelle est la distance maximale entre la passerelle et l'hôte Profibus ?

La distance dépend du débit de transmission utilisé. Pour 12 MBaud, elle est limitée à quelques mètres ; pour 9600 bauds, elle peut atteindre 1200 mètres. Consultez les spécifications Profibus.

Comment adresser automatiquement un nouvel esclave AS-i ?

Activez la fonction easy startup dans le menu. La passerelle attribuera automatiquement la prochaine adresse disponible à tout esclave connecté.

Que faire si la LED PWR/COM clignote ?

Cela signifie qu'aucun esclave AS-i n'a été détecté correctement. Vérifiez l'alimentation AS-i, les câbles et les adresses des esclaves.

Quelles sont les conditions d'environnement pour l'installation ?

L'appareil est IP20 et doit être monté dans un lieu protégé (armoire électrique). Évitez la condensation, les poussières excessives, les vibrations et les chocs. Assurez une circulation d'air libre autour des trous d'évent.

MODE D'EMPLOI AC1325 IFM

ASinterface

AS-i DP Gateway

Passerelle AS-i DP

AC1325/AC1326

Fonctionnement et caractéristiques

• La passerelle AS-i DP intègre un ou deux maîtres AS-i (AC1325/AC1326, les deux selon la version AS-i 2.1) et une interface Profibus-DP.
• Il contrôle l'échange de données avec le niveau capteurs/actionneurs,
• peut communiquer avec le niveau système de commande supérieur (mode passerelle).

Interface RS232C

L'interface série ne peut pas être utilisée.

Interface profibus-dp

• Débit de transmission 9600 à 12MBaud - Distance maximum entre la passerelle et l'hôte: en fonction du débit de transmission - Séparation galvanique avec l'alimentation de la passerelle - Jusqu'à 31 passerelles connectées en parallèle - Raccordement des broches: broche 3: signal B, broche 8: signal A

Montage

Fixer la passerelle AS-i DP sur un rail profilé 35mm. La protection de l'appareil est IP20, de ce fait il doit être monté dans un lieu protégé (par ex. armoire électrique).

S'assurer d'un environnement sans condensation. Éviter les excès de poussières, les vibrations et les chocs. La circulation d'air à travers les trous d'évent ne doit pas être gênée.

Eviter un montage à proximité directe des variateurs de fréquence.

Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil selon les indications sur les bornes. Ne jamais raccorder les potentiels négatifs l'un à l'autre ou les potentiels négatifs à la connexion FE. S'assurer d'une connexion électrique sûre entre la passerelle AS-i DP (borne FE) et la terre de l'appareil.

Alimenter la passerelle AS-i DP en 24V DC (20... 30V TBTP), par ex. via l'alimentation 24V DN2011 d'ifm electronic. Le raccordement se fait aux bornes +24V et 0V.

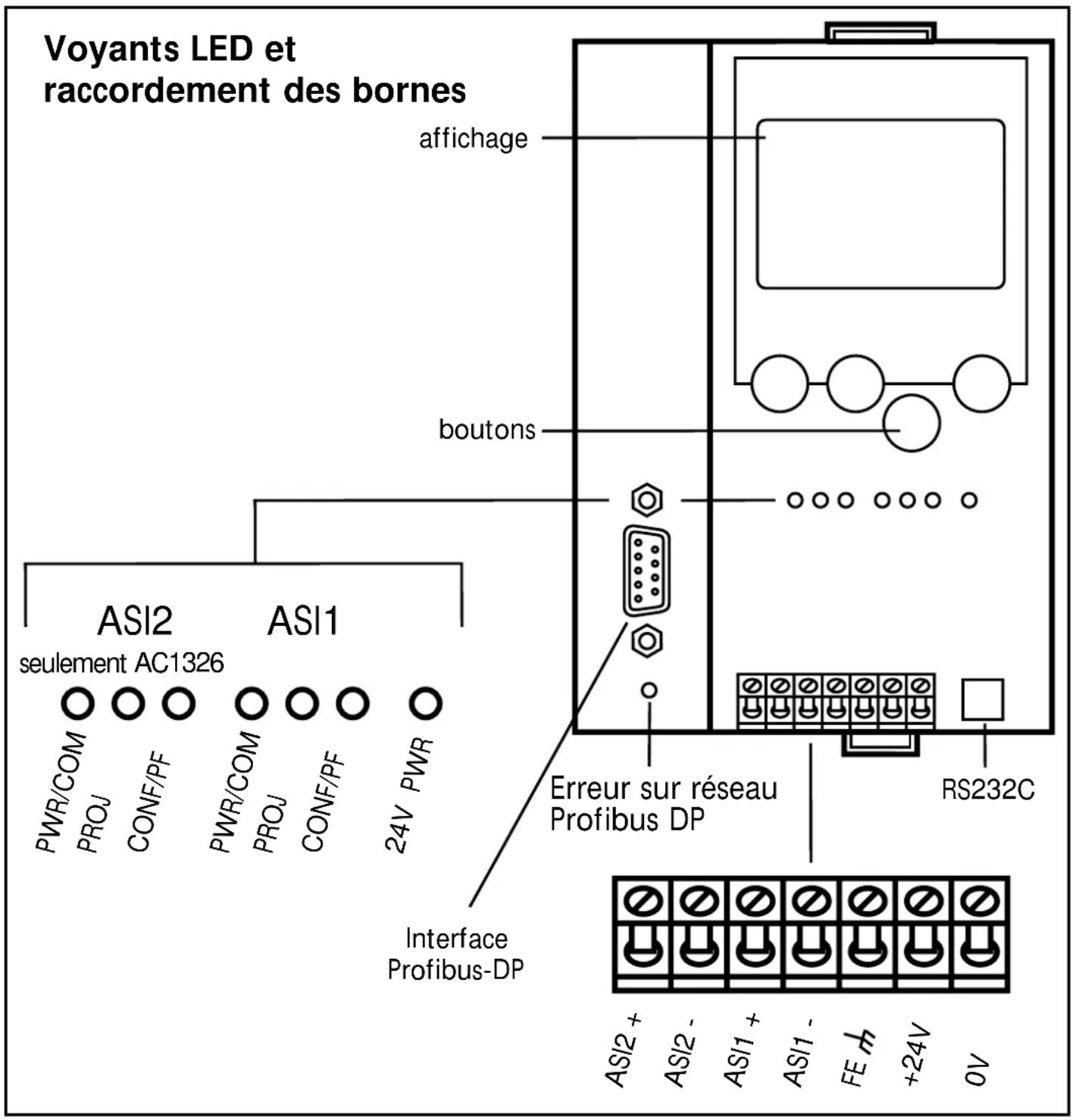

Éléments de service et d'indication

L'état du maître (AC1325) / des maîtres (AC1326) et du système rac-cordé est indiqué par trois LED de diagnostic sur la passerelle.

• LED PWR/COM allumée : Alimentation AS-i présente, au moins un esclave a été détecté
• LED PWR/COM clignote: Alimentation AS-i présente, mais aucun esclave n'a été détecté correctement
• LED PROJ allumée : Mode projet actif, la surveillance de la configuration est désactivée
• LED PROJ clignote: Mode projet actif, passage dans le mode protégé impossible car un esclave avec l'adresse 0 est raccordé
• LED CONF/PF allumée: La configuration présélectionnée et la configuration actuelle ne sont pas identiques
• LED CONF/PF clignote : Défaut périphérie sur au moins un esclave raccordé • LED Profibus DP allumée : Erreur bus Profibus DP

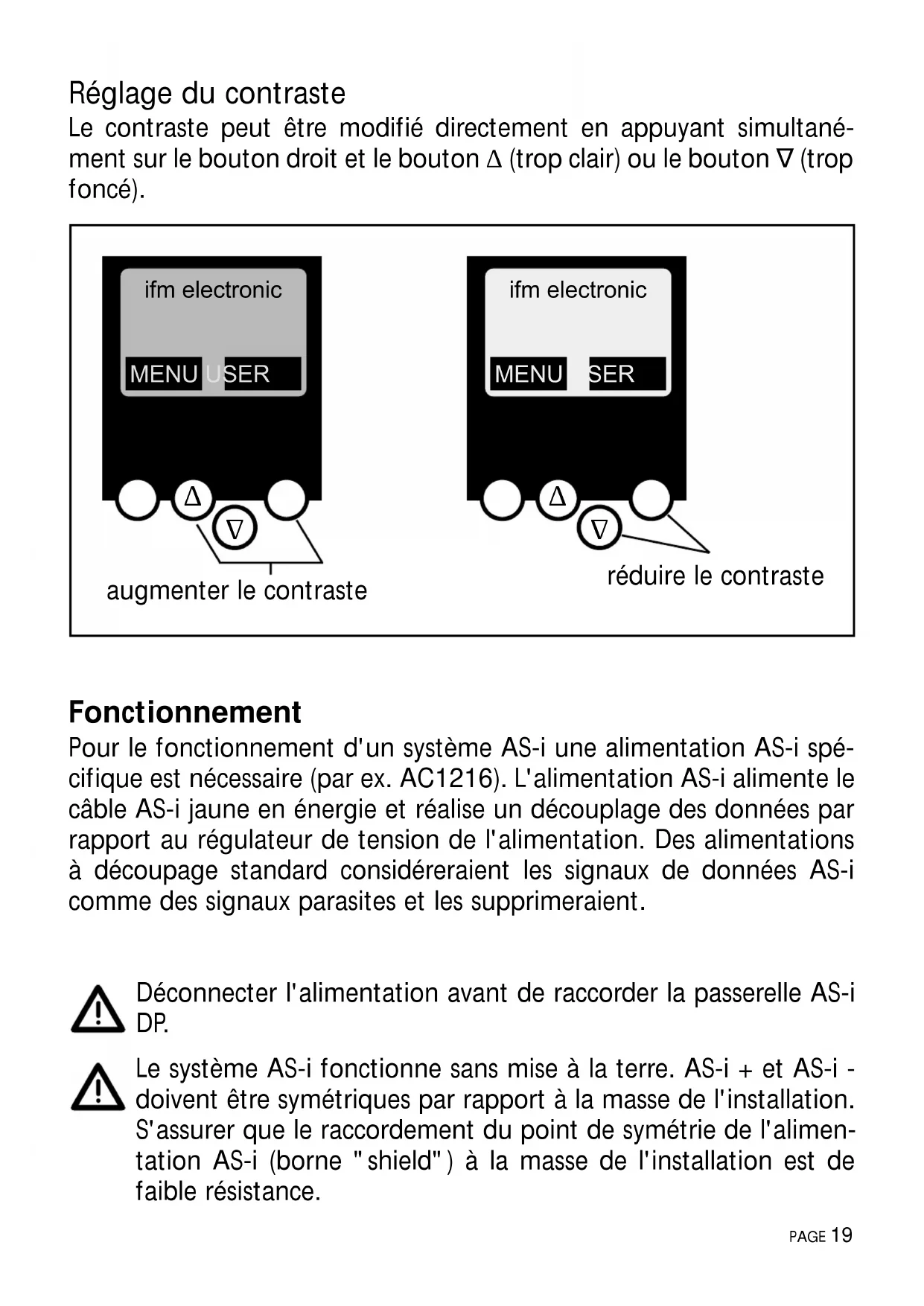

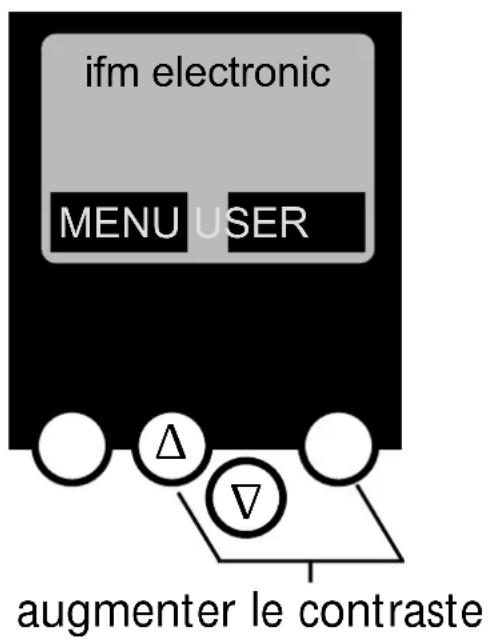

Réglage du contraste

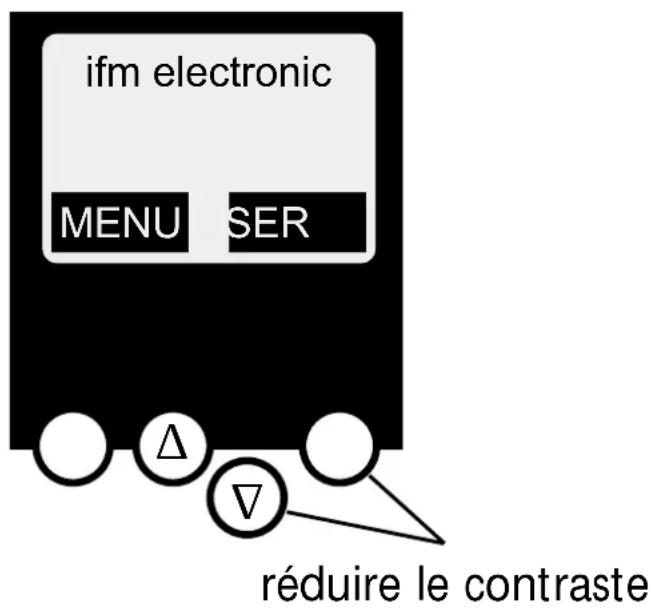

Le contraste peut être modifié directement en appuyant simultanément sur le bouton droit et le bouton (trop clair) ou le bouton (trop foncé).

Fonctionnement

Pour le fonctionnement d'un système AS-i, une alimentation AS-i spécifique est nécessaire (par ex. AC1216). L'alimentation AS-i alimente le câble AS-i jaune en énergie et réalise un découplage des données par rapport au régulateur de tension de l'alimentation. Des alimentations à découpage standard considéreraient les signaux de données AS-i comme des signaux parasites et les supprimeraient.

Déconnecter l'alimentation avant de raccorder la passerelle AS-i DP.

Le système AS-i fonctionne sans mise à la terre. AS-i + et AS-i - doivent être symétriques par rapport à la masse de l'installation. S'assurer que le raccordement du point de symétrie de l'alimentation AS-i (borne "shield") à la masse de l'installation est de faible résistance.

Aperçu du menu

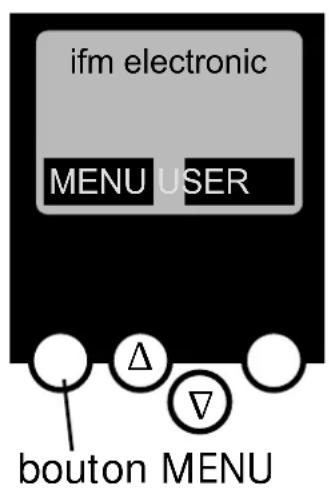

Le menu principal est ouvert en appuyant sur le bouton gauche "MENU" dans l'écran de départ.

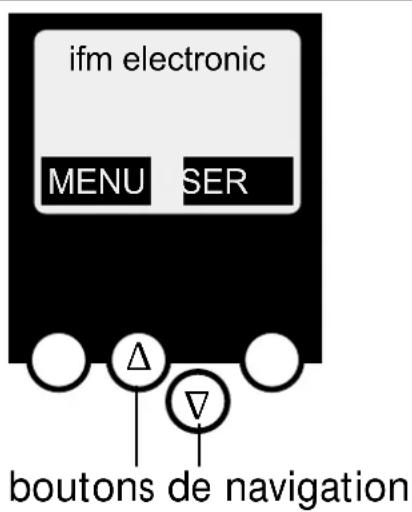

L'appui sur le bouton ou permet une navigation dans un point de menu. Appuyez sur les boutons-poussoirs simultanément pour changer entre le menu allemand et anglais.

(Vérification des adresses des esclaves AS-i raccordés)

Liste des esclaves AS-i détectés (LDS) Liste des esclaves AS-i présélectionnés (LPS) Liste des esclaves AS-i activés (LAS) Liste des esclaves AS-i avec défaut périphérique (LPF)

(Programmation des adresses correctes dans les esclaves AS-i raccordés)

Ré-adressage d'un esclave AS-i raccordé à la passerelle AS-i DP Adressage automatique de nouveaux esclaves AS-i à la prochaine adresse disponible (easy startup)

(Sommaire des points de menu nécessaires pour une configuration de base)

Lecture de la configuration AS-i actuelle (config all) Réglage de la connexion bus de terrain

Saisie du mot de passe permettant de modifier la configuration du système Mise à jour du firmware de la passarelle (logiciel de programmation spécifique nécessaire)

Numéros de version du hard et du firmware de la passarelle Numéro de série de la passarelle Temps de cycle actuel / maximal

∇ Lecture de la configuration AS-i actuelle (config all) ∇ Passage dans le mode projet : configuration du système AS-i ∇ Passage dans le mode protégé : fonctionnement normal (le maître surveille la configuration) ∇ Désactivation de l'adressage automatique des esclaves AS-i en mode protégé ∇ Désactivation du reset AS-i lorsque le mode projet est quitté ∇ Affichage du compteur config-error du système AS-i raccordé ∇ Mise à zéro du compteur config-error ∇ Affichage du taux de défaut en pour cent du système AS-i raccordé

∇ Entrées/sorties TOR ou analogiques des esclaves AS-i raccordés ∇ Paramètres actuels et présélectionnés des esclaves AS-i raccordés ∇ Codes E/S et ID actuels et présélectionnés des esclaves AS-i raccordés ∇ Défauts message dans la communication avec les esclaves AS-i raccordés

∇ Saisie de l'adresse esclave de la passerelle dans le Profibus DP supérieur

∇ D'autres saisies via le Profibus DP supérieur

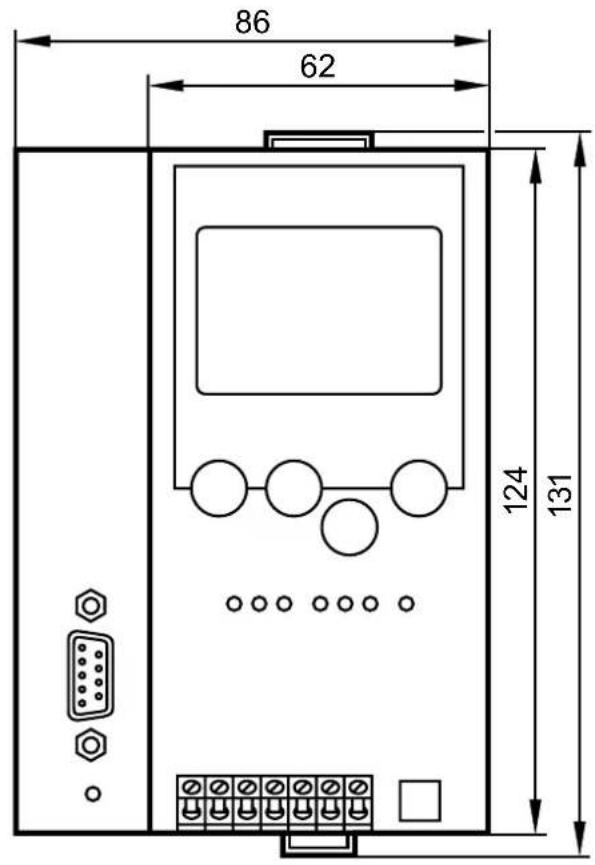

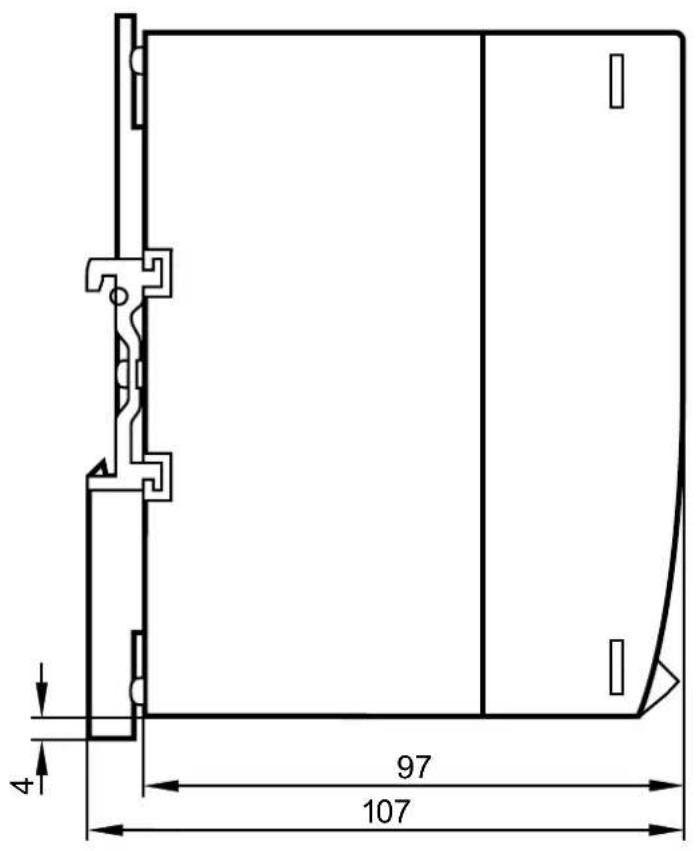

Schéma d'encombrement
