DI0003 - Contrôleur de vitesse IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de vitesse compact
Marque	IFM
Modèle	DI0003
Portée nominale (Sn)	10 mm
Alimentation	24 V DC (typique)
Fonction principale	Détection sans contact de vitesse de rotation minimale avec signal de commutation
Indication LED	LED verte (alimentation), LED jaune (impulsions captées)
Réglage de seuil	Par potentiomètre (butée droite à la livraison)
Temporisation de démarrage	Oui, réglable (voir étiquette)
Montage	Encastré possible, fixation par écrous fournis
Raccordement électrique	Selon étiquette, mise hors tension obligatoire
Protection	Face active et espace libre exempts de dépôts et corps étrangers métalliques
Entretien	Aucun entretien nécessaire
Sécurité	Fusible miniature si spécifié, vérification après court-circuit

FOIRE AUX QUESTIONS - DI0003 IFM

Comment régler le contrôleur de vitesse IFM DI0003 ?

Maintenez la vitesse de rotation stable. La LED jaune doit clignoter. Tournez le potentiomètre selon l'état de la LED verte : si elle est allumée, tournez à droite jusqu'à ce que la LED s'éteigne, puis lentement à gauche jusqu'à ce qu'elle se rallume. Si la LED verte est éteinte, tournez lentement à gauche jusqu'à ce qu'elle s'allume.

Que signifie la LED verte allumée ?

La LED verte allumée indique que l'appareil est sous tension et que la vitesse détectée est supérieure au seuil réglé.

Que signifie la LED jaune clignotante ?

La LED jaune clignote lorsque les impulsions transmises par les cames sont détectées, signalant que le capteur perçoit la rotation.

Comment installer l'appareil ?

Fixez l'appareil à l'aide d'un dispositif de fixation et protégez-le contre le desserrage avec les écrous fournis. Le montage encastré est possible. Respectez les dimensions indiquées sur l'étiquette.

Comment raccorder électriquement le DI0003 ?

Mettez l'installation hors tension, puis raccordez l'appareil selon les indications de l'étiquette. Si spécifié, insérez un fusible miniature. Après un court-circuit, vérifiez le bon fonctionnement.

Quelle est la portée nominale du capteur ?

La portée nominale (Sn) est de 10 mm.

À quoi sert la temporisation de démarrage ?

La temporisation de démarrage (AÜ) supprime les aléas de fonctionnement lors du démarrage de l'installation, avant qu'elle n'atteigne sa vitesse nominale. Elle est active une seule fois après la mise sous tension, sauf si le moteur et le contrôleur sont couplés électriquement.

Que faire en cas de court-circuit ?

Après un court-circuit, il est recommandé de vérifier le bon fonctionnement de l'appareil.

Est-ce que l'appareil nécessite un entretien ?

Non, le fonctionnement ne nécessite aucun entretien. Veillez simplement à dégager la face active et l'espace libre de tout dépôt ou corps étranger métallique.

Puis-je utiliser l'appareil à proximité de talkie-walkies ?

Évitez de faire fonctionner des appareils à champ de grande intensité (comme les talkie-walkies) à proximité immédiate du contrôleur de vitesse, car cela pourrait perturber son fonctionnement.

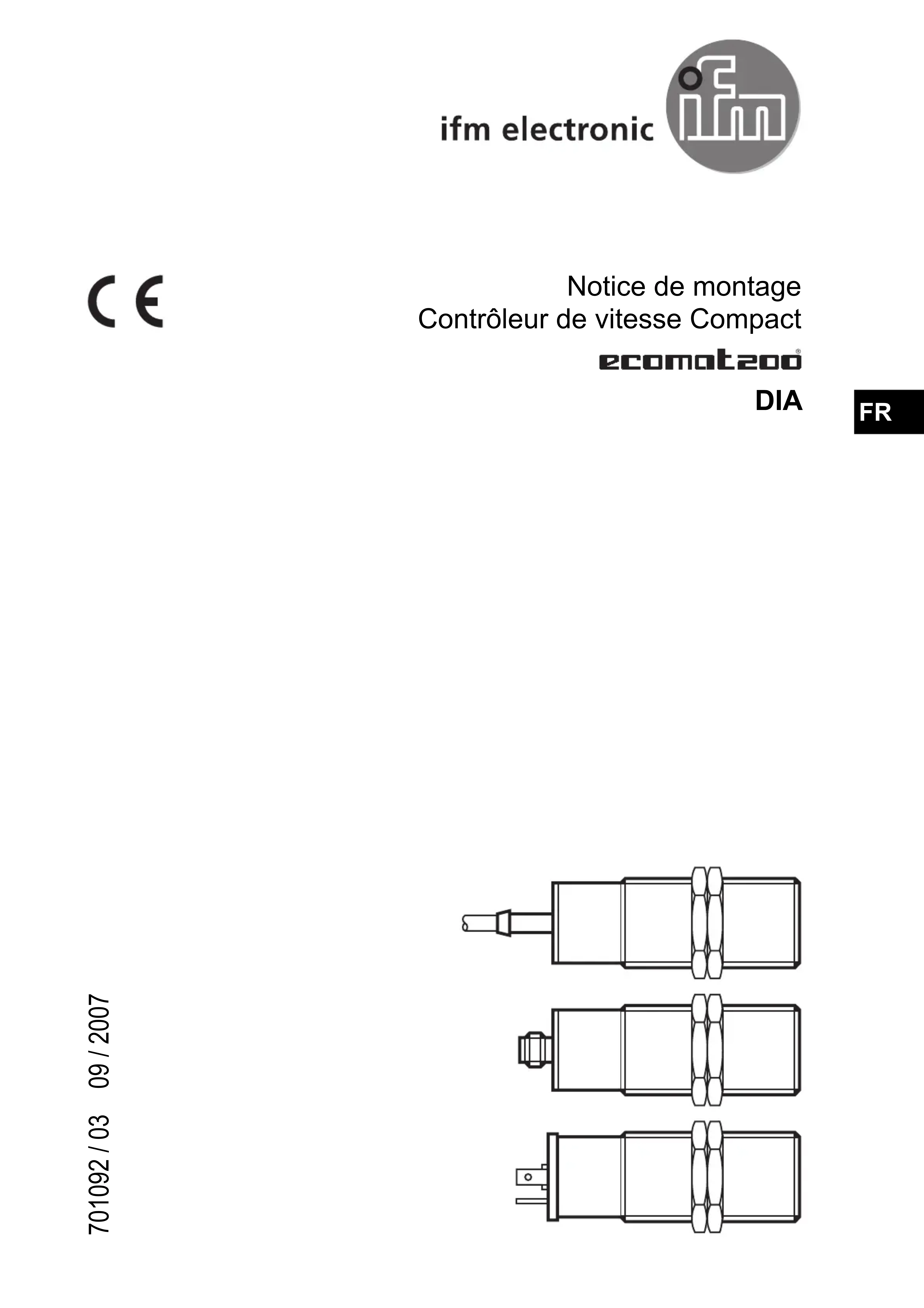

MODE D'EMPLOI DI0003 IFM

Contrôleur de vitesse Compact

ecomot200®

DIA

1 Fonctionnement et caractéristiques

Le contrôleur de vitesse de rotation Compact détecte sans contact si une vitesse de rotation minimum est atteinte et signale la sous-vitesse par un signal de commutation.

Portée nominale (Sn) 10 mm ; valeur de consigne réglable, voir l'étiquette.

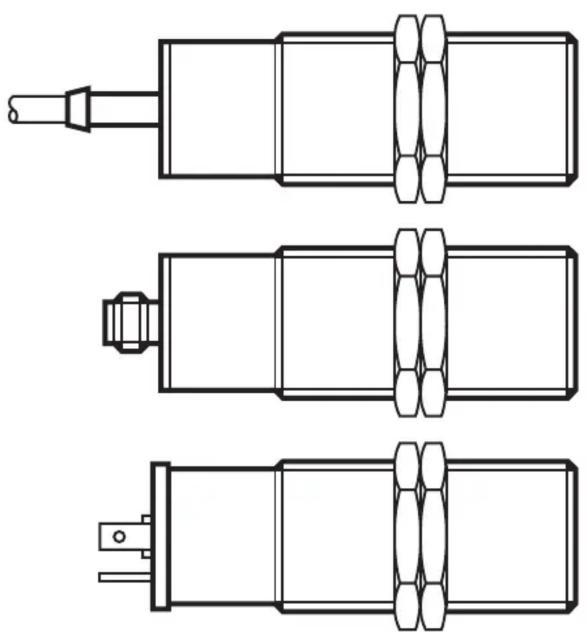

2 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation et le protéger contre le desserrage à l'aide des écrous fournis. Montage encastré possible. ▶ Respecter les dimensions ci-dessus pour assurer un fonctionnement fiable.

3 Raccordement électrique

▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil selon les indications de l'étiquette.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié.

Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

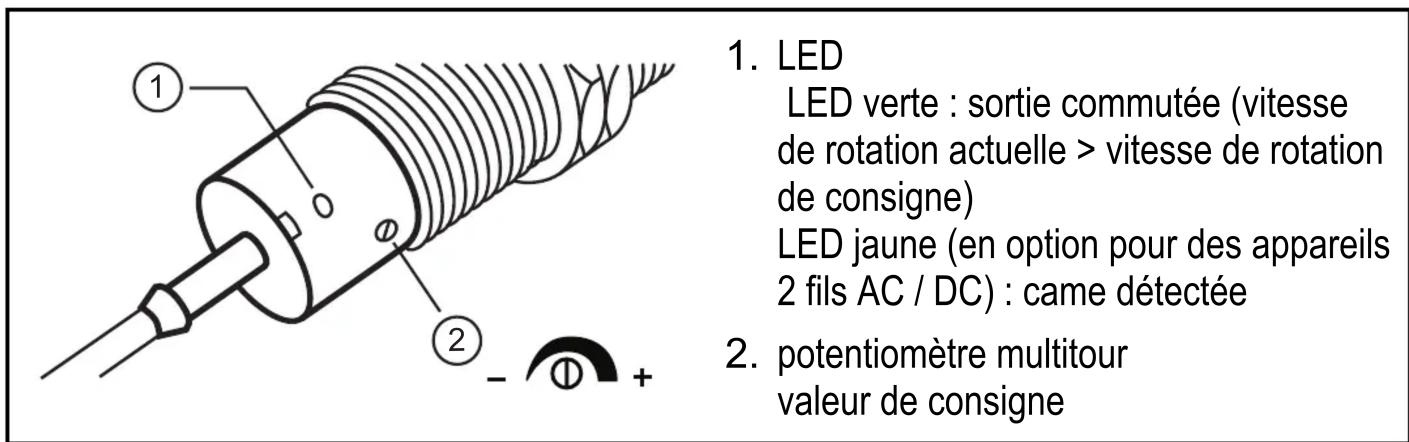

4 Réglage

▶ Lors du réglage, maintenir stable la vitesse de rotation. La LED jaune doit clignoter (les impulsions transmises par les cames sont détectées). ▶ Commencer le réglage selon A ou B quand la temporisation de démarrage est écoulée* (AÜ voir l'étiquette).

ALED verte allumée	BLED verte éteinte
Tourner le potentiomètre à droite jusqu'à ce que la LED soit éteinte.	Tourner le potentiomètre lentement à gauche jusqu'à ce que la LED soit allumée.
Tourner le potentiomètre lentement à gauche jusqu'à ce que la LED soit allumée.	—

À la livraison : potentiomètre à la butée droite (sauf DI5011 = env. 30 imp/min).

5 Fonctionnement

Le fonctionnement ne nécessite aucun entretien. Respecter pour un bon fonctionnement :

▶ Dégager la face active et l'espace libre de toute présence de dépôts et de corps étrangers métalliques. ▶ Ne pas faire fonctionner des appareils à champ de grande intensité (par ex. talkie-walkies) à proximité immédiate du contrôleur de vitesse de rotation.

*) La temporisation de démarrage (AU) supprime les aléas de fonctionnement quand l'installation est en train de démarrer et n'a pas encore atteint sa vitesse nominale. Après la mise sous tension, la temporisation de démarrage n'est effective qu'une seule fois. Lorsque le moteur est souvent mis en marche et arrêté, coupler la tension d'alimentation du moteur et du contrôleur de vitesse. Ainsi, la temporisation de démarrage est effective chaque fois que le moteur est mis en marche.
