Type de produit	Airbox AS-i (esclave réseau AS-i)
Marque	IFM
Modèle	AC2056
Catégorie	Équipement électronique industriel
Fonctions principales	Communication avec maître AS-i, gestion de deux doubles capteurs et deux distributeurs pneumatiques
Alimentation	Via réseau AS-i (100 mA total pour capteurs) et alimentation externe (Ext. PWR)
Raccordements électriques	Connecteurs M12 pour capteurs, module de câblage EEMS pour AS-i
Raccordements pneumatiques	Système Legris 3000/8 mm, calibrage extérieur selon CETOP RP 54 P
Pression d'air comprimé	2 à 8 bar (pics > 8 bar interdits)
Commande manuelle	Appuyer/relâcher ou appuyer/tourner/verrouiller
Adressage	Adresse libre 1-31 (réglée à 0 à la livraison), via unité d'adressage
Matériaux	Viton (joints), acier INOX 303 (vis, raccords)
Compatibilité électromagnétique (CEM)	Testé selon EN 61000-4-2 : décharge par contact ±4 kV, décharge par air ±8 kV
Indicateurs LED	Verte (alimentation AS-i), jaunes (état entrées/sorties), verte (alimentation externe)
Entretien	Utiliser air filtré 5 μm, lubrifié (ISO-VG10) ou non lubrifié ; si lubrifié une fois, toujours lubrifié
Sécurité	Éviter les décharges électrostatiques ; mise hors pression avant installation pneumatique

FOIRE AUX QUESTIONS - AC2056 IFM

Quelle est la plage de pression d'air recommandée pour l'AirBox AC2056 ?

La pression d'air comprimé recommandée est de 2 à 8 bar. Des pics de pression supérieurs à 8 bar peuvent causer des défauts d'étanchéité permanents.

Comment utiliser la commande manuelle ?

La commande manuelle permet d'activer les distributeurs pneumatiques. Deux modes : appuyer/relâcher ou appuyer/tourner/verrouiller. La commande manuelle 1 agit sur O-3, la 2 sur O-4.

Comment affecter une adresse AS-i à l'AirBox ?

Montez le module sur l'unité d'adressage, choisissez une adresse libre entre 1 et 31 (l'adresse par défaut est 0), puis montez le module sur le module de câblage raccordé au réseau AS-i avec un couple de serrage de 0,8 Nm.

Quelles sont les normes CEM respectées par l'AirBox ?

L'AirBox est testé selon EN 61000-4-2 avec les niveaux : décharge par contact ±4 kV et décharge par air ±8 kV. Il est conçu pour les environnements industriels.

Que signifient les différentes LED sur l'AirBox ?

La LED verte indique l'alimentation via le réseau AS-i. Les LED jaunes affichent l'état des entrées/sorties. Une autre LED verte indique l'alimentation externe.

Faut-il utiliser de l'air lubrifié ?

L'air peut être lubrifié (ISO-VG10) ou non lubrifié. Cependant, si l'AirBox a été utilisé une première fois avec de l'air lubrifié, il doit toujours l'être par la suite.

Comment prévenir les décharges électrostatiques ?

Pour éviter les décharges, il est recommandé d'effectuer une compensation de potentiel, de séparer les câbles de signaux, bus et alimentation, et d'éloigner l'AirBox des parties chargées électrostatiquement.

Comment raccorder les tuyaux d'air comprimé ?

Coupez les tuyaux droit et poussez-les dans les raccords jusqu'au déclic. Pour les déconnecter, appuyez sur l'anneau noir et tirez le tuyau.

Quels matériaux composent l'AirBox ?

Les joints sont en Viton, les vis de fixation et raccords instantanés sont en acier INOX 303.

Où trouver des informations supplémentaires sur l'AirBox ?

Rendez-vous sur www.ifm-electronic.com, saisissez le numéro d'article dans 'Fiche technique' pour obtenir des détails complémentaires.

MODE D'EMPLOI AC2056 IFM

ASinterface

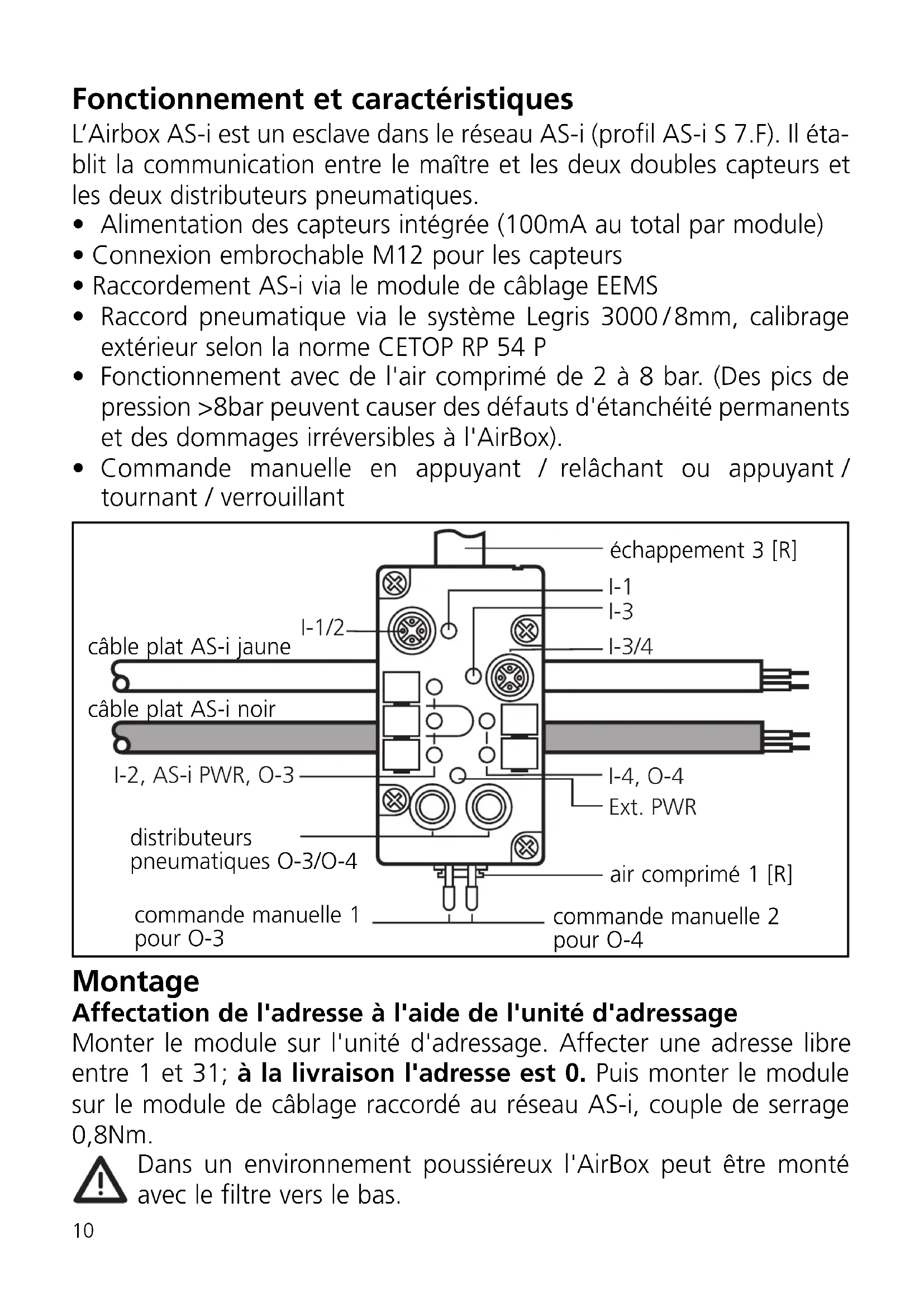

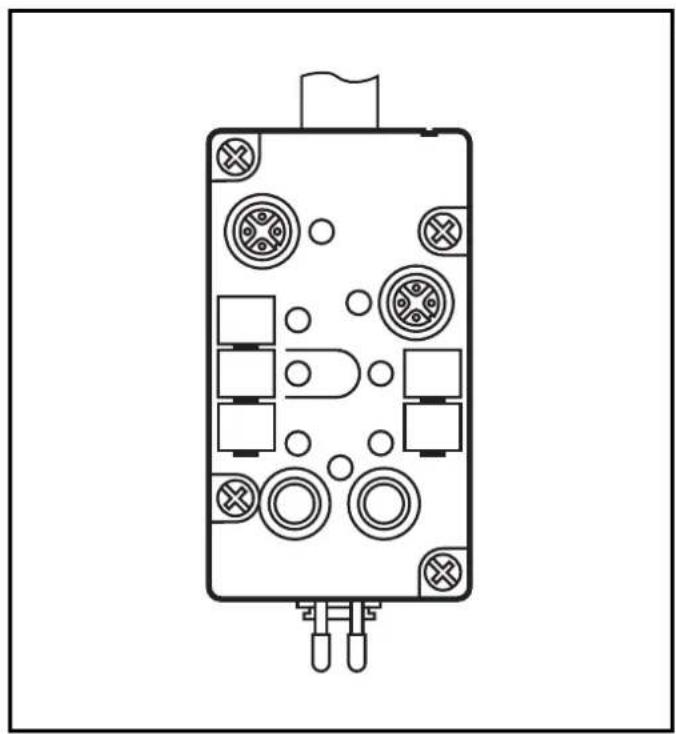

Fonctionnement et caractéristiques

L'Airbox AS-i est un esclave dans le réseau AS-i (profil AS-i S 7.F). Il établit la communication entre le maître et les deux doubles capteurs et les deux distributeurs pneumatiques.

• Alimentation des capteurs intégrée (100mA au total par module)
• Connexion embrochable M12 pour les capteurs
• Raccordement AS-i via le module de câblage EEMS
• Raccord pneumatique via le système Legris 3000/8mm, calibrage extérieur selon la norme CETOP RP 54 P
• Fonctionnement avec de l'air comprimé de 2 à 8 bar. (Des pics de pression > 8 bar peuvent causer des défauts d'étanchéité permanents et des dommages irréversibles à l'AirBox).
• Commande manuelle en appuyant / relâchant ou appuyant / tournant / verrouillant

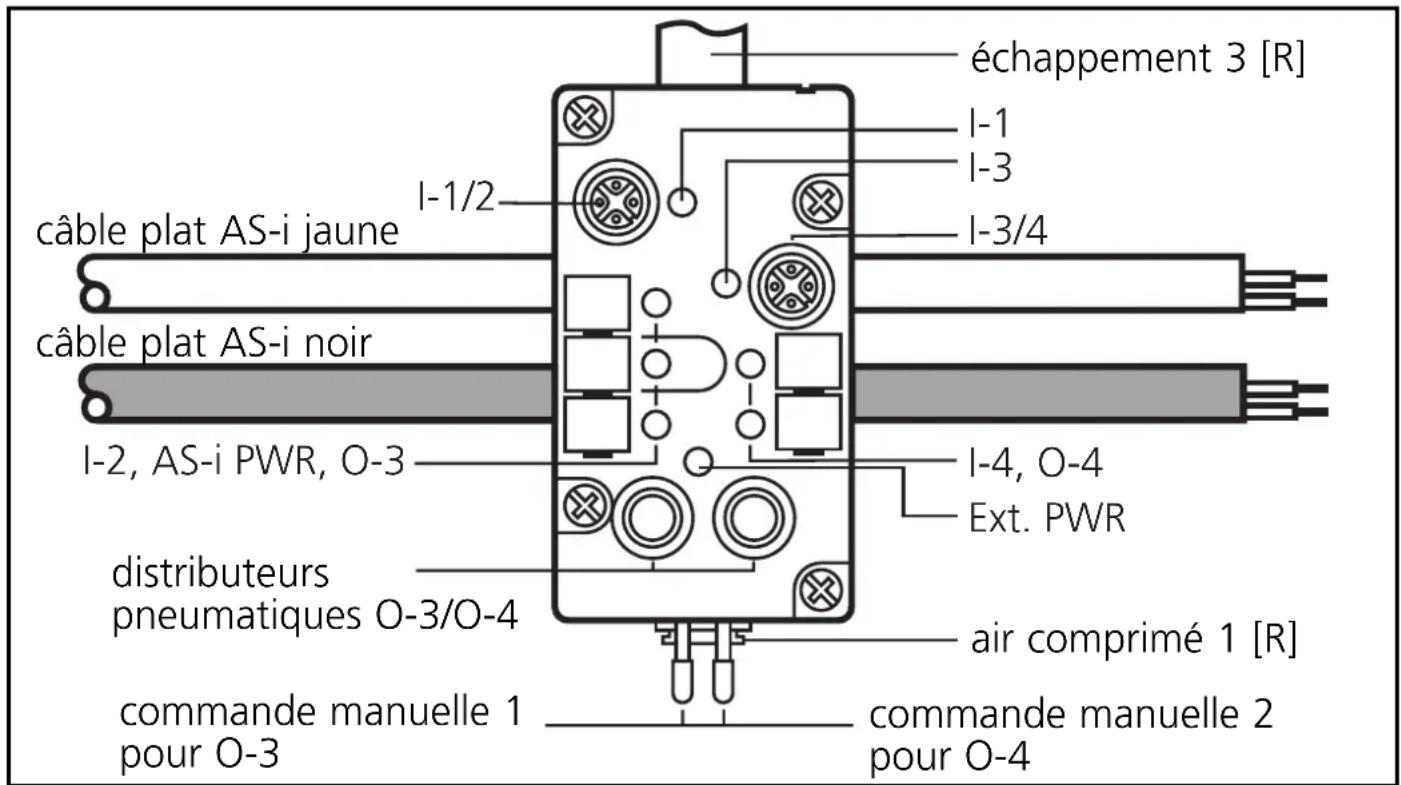

échappement 3 [R] I-1 I-3 I-3/4 câble plat AS-i jaune I-1/2 câble plat AS-i noir I-2, AS-i PWR, O-3 distributeurs pneumatiques O-3/O-4 I-4, O-4 Ext. PWR air comprimé 1 [R] commande manuelle 1 pour O-3 commande manuelle 2 pour O-4

Affectation de l'adresse à l'aide de l'unité d'adressage

Monter le module sur l'unité d'adressage. Affecter une adresse libre entre 1 et 31; à la livraison, l'adresse est 0. Puis monter le module sur le module de câblage raccordé au réseau AS-i, couple de serrage 0,8Nm.

Dans un environnement poussiéreux, l'AirBox peut être monté avec le filtre vers le bas.

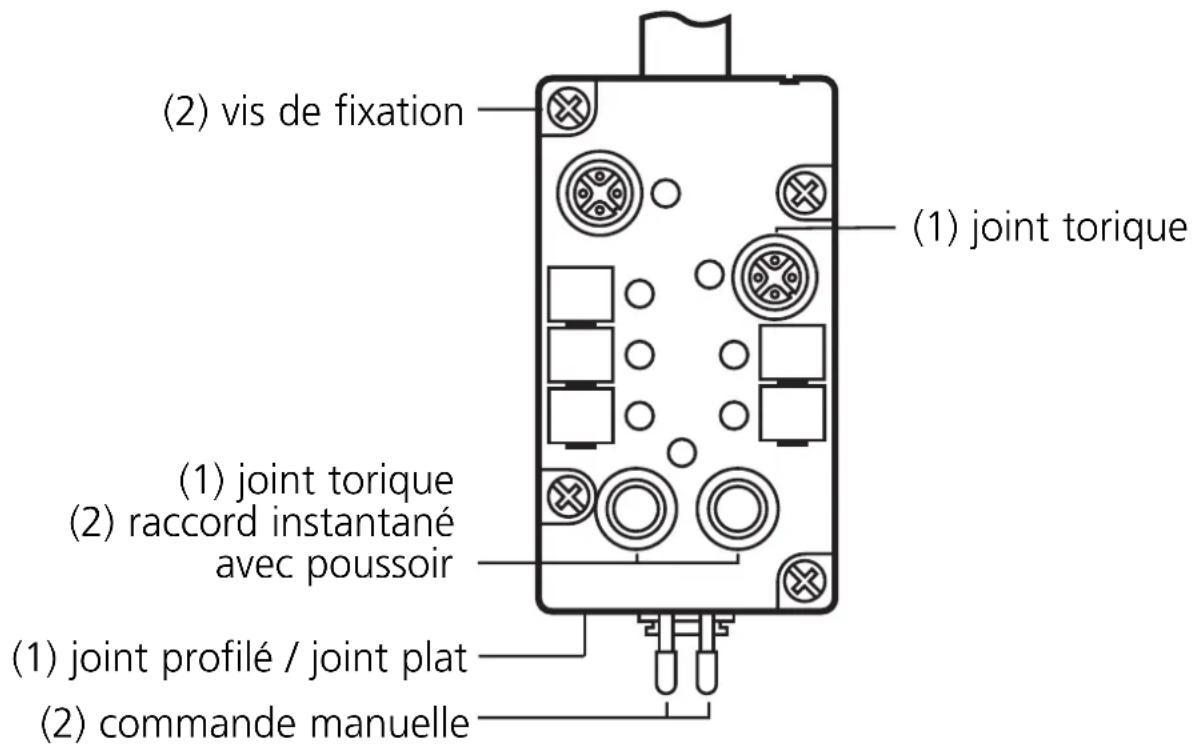

Matières

(1) Viton (2) acier INOX (303)

(2) vis de fixation (1) joint torique (1) joint torique (2) raccord instantané avec poussoir (1) joint profilé / joint plat (2) commande manuelle

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression.

Raccorder l'alimentation en air comprimé 1 (P), les distributeurs pneumatiques (O-3, O-4) et, si nécessaire, l'échappement 3 (R). Il faut couper droit les tuyaux et les pousser dans les raccords jusqu'au déclic.

Déconnexion des tuyaux

Pour enlever les tuyaux, appuyer sur l'anneau noir et tirer le tuyau en même temps.

Commande manuelle

Les commandes manuelles permettent d'activer les distributeurs pneumatiques. Si l'on appuie sur la commande manuelle 1, la sortie O-3 est commutée. Si l'on appuie sur la commande 2, la sortie O-4 est commutée.

Compatibilité électromagnétique (CEM)

L'AirBox est conçu pour le fonctionnement dans des environnements industriels. Le test de décharge électrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants:

• Décharge par contact ±4kV
• décharge par air ±8kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes.

Pour éviter des décharges électrostatiques, les remèdes suivants sont possibles, entre autres:

• compensation de potentiel selon les instructions d'installation
• Pose séparée de
• câbles de signaux et câbles bus
• conducteurs d'équipotentialité
• câbles d'alimentation

- séparation physique de l'AirBox et tous les câbles de toutes parties chargées électrostatiquement ou dérivant des charges électrostatiques.

Si ces décharges ne sont pas évitées, il y a un risque de:

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles • détérioration de l'AirBox • détérioration de l'équipement électrique

La commande électrique est prioritaire sur la commande manuelle.

prise M12 broche
alimentation des capteurs L+	1
alimentation des capteurs L-3
entrée de données I	4
entrée de données II	2

bit de données	D0 D1 D2 D3
entrées/sorties	I-1	I-2	I-3/O-3	I-4/O-4
prise	I-1/2	I-1/2	I-3/4	I-3/4
broche	4	2	4	2

Fonctionnement

Vérifier le bon fonctionnement du module.

• LED verte : alimentation en tension via le réseau AS-i • LED jaunes : affichage des entrées / sorties • LED verte : alimentation externe

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé (air filtré 5μm, lubrifié (ISO-VG10) ou non lubrifié). Si l'AirBox a été utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrification initiale n'est plus effective dès que l'on a utilisé de l'air lubrifié).

1) Vous trouverez des notes supplémentaires sur l'air comprimé et CEM/ESD pour l'AirBox sur www.ifm-electronic.com. Saisissez le numéro d'article de votre AirBox sous "Fiche technique" à la page d'ouverture. Vous recevrez des informations complémentaires sur le produit en cliquant sur "Information sur produit".

Nous nous réservons le droit de modifier les données techniques sans préavis.
