Produkttyp	Airbox AS-i (AS-i Netzwerksklave)
Marke	IFM
Modell	AC2056
Kategorie	Industrielle Elektronikausrüstung
Hauptfunktionen	Kommunikation mit AS-i Master, Verwaltung von zwei Doppelsensoren und zwei Pneumatikventilen
Stromversorgung	Über AS-i Netzwerk (100 mA insgesamt für Sensoren) und externe Versorgung (Ext. PWR)
Elektrische Anschlüsse	M12-Steckverbinder für Sensoren, EEMS-Verdrahtungsmodul für AS-i
Pneumatische Anschlüsse	Legris 3000/8 mm System, Außenkalibrierung nach CETOP RP 54 P
Druckluftdruck	2 bis 8 bar (Spitzen > 8 bar verboten)
Manuelle Steuerung	Drücken/Loslassen oder Drücken/Drehen/Verriegeln
Adressierung	Freie Adresse 1-31 (bei Lieferung auf 0 eingestellt), über Adressiereinheit
Materialien	Viton (Dichtungen), Edelstahl 303 (Schrauben, Anschlüsse)
Elektromagnetische Verträglichkeit (EMV)	Geprüft nach EN 61000-4-2: Kontaktentladung ±4 kV, Luftentladung ±8 kV
LED-Anzeigen	Grün (AS-i Versorgung), Gelb (Eingangs-/Ausgangszustand), Grün (externe Versorgung)
Wartung	Gefilterte Druckluft 5 μm, geschmiert (ISO-VG10) oder ungeschmiert verwenden; bei einmaliger Schmierung immer geschmiert
Sicherheit	Elektrostatische Entladungen vermeiden; vor pneumatischer Installation drucklos machen

Häufig gestellte Fragen - AC2056 IFM

Welcher Druckluftbereich wird für die AirBox AC2056 empfohlen?

Der empfohlene Druckluftdruck beträgt 2 bis 8 bar. Druckspitzen über 8 bar können zu dauerhaften Dichtungsfehlern führen.

Wie verwendet man die manuelle Steuerung?

Die manuelle Steuerung aktiviert die Pneumatikventile. Zwei Modi: Drücken/Loslassen oder Drücken/Drehen/Verriegeln. Die manuelle Steuerung 1 wirkt auf O-3, die 2 auf O-4.

Wie weist man der AirBox eine AS-i-Adresse zu?

Montieren Sie das Modul auf die Adressiereinheit, wählen Sie eine freie Adresse zwischen 1 und 31 (Standardadresse ist 0), dann montieren Sie das Modul auf das an das AS-i-Netz angeschlossene Verdrahtungsmodul mit einem Anzugsdrehmoment von 0,8 Nm.

Welche EMV-Normen erfüllt die AirBox?

Die AirBox ist nach EN 61000-4-2 geprüft mit den Stufen: Kontaktentladung ±4 kV und Luftentladung ±8 kV. Sie ist für Industrieumgebungen ausgelegt.

Was bedeuten die verschiedenen LED an der AirBox?

Die grüne LED zeigt die Versorgung über das AS-i-Netz an. Die gelben LEDs zeigen den Zustand der Ein-/Ausgänge an. Eine weitere grüne LED zeigt die externe Versorgung an.

Muss geschmierte Druckluft verwendet werden?

Die Luft kann geschmiert (ISO-VG10) oder ungeschmiert sein. Wenn die AirBox jedoch einmal mit geschmierter Luft verwendet wurde, muss sie immer geschmiert werden.

Wie verhindert man elektrostatische Entladungen?

Um Entladungen zu vermeiden, wird empfohlen, einen Potenzialausgleich durchzuführen, Signal-, Bus- und Versorgungskabel zu trennen und die AirBox von elektrostatisch geladenen Teilen fernzuhalten.

Wie schließt man die Druckluftschläuche an?

Schneiden Sie die Schläuche gerade und schieben Sie sie bis zum Einrasten in die Anschlüsse. Zum Lösen drücken Sie den schwarzen Ring und ziehen den Schlauch.

Aus welchen Materialien besteht die AirBox?

Die Dichtungen bestehen aus Viton, die Befestigungsschrauben und Steckanschlüsse aus Edelstahl 303.

Wo finde ich weitere Informationen zur AirBox?

Besuchen Sie www.ifm-electronic.com, geben Sie die Artikelnummer unter 'Technisches Datenblatt' ein, um weitere Details zu erhalten.

BEDIENUNGSANLEITUNG AC2056 IFM

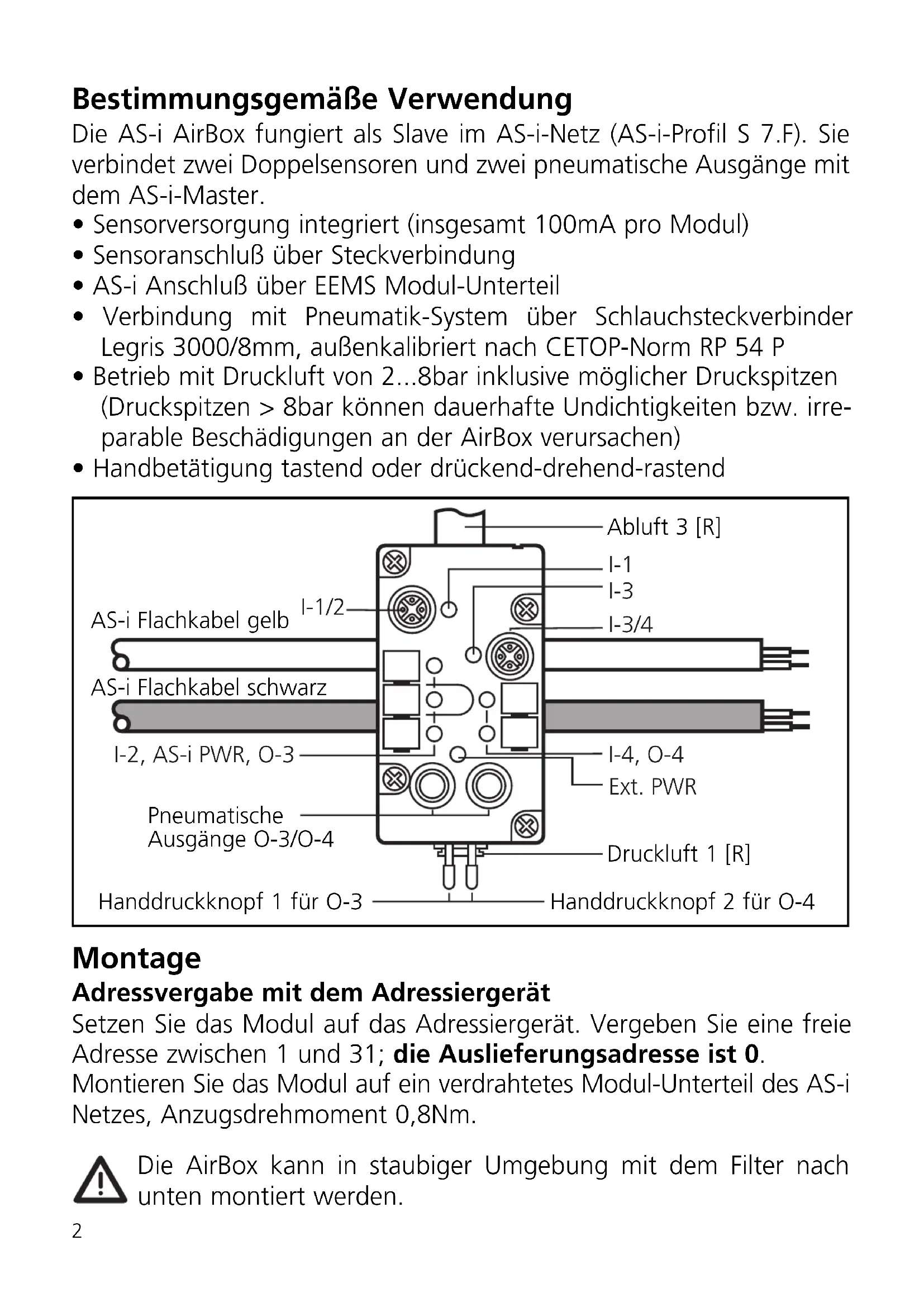

Bestimmungsgemäße Verwendung

Die AS-i AirBox fungiert als Slave im AS-i-Netz (AS-i-Profil S 7.F). Sie verbindet zwei Doppelsensoren und zwei pneumatische Ausgänge mit dem AS-i-Master.

• Sensorversorgung integriert (insgesamt 100mA pro Modul)
• Sensoranschluß über Steckverbindung
• AS-i Anschluß über EEMS Modul-Unterteil
• Verbindung mit Pneumatik-System über Schlauchsteckverbinder Legris 3000/8mm, außenkalibriert nach CETOP-Norm RP 54 P
• Betrieb mit Druckluft von 2...8bar inklusive möglicher Druckspitzen (Druckspitzen > 8bar können dauerhafte Undichtigkeiten bzw. irreparable Beschädigungen an der AirBox verursachen)
• Handbetätigung tastend oder drückend-drehend-rastend

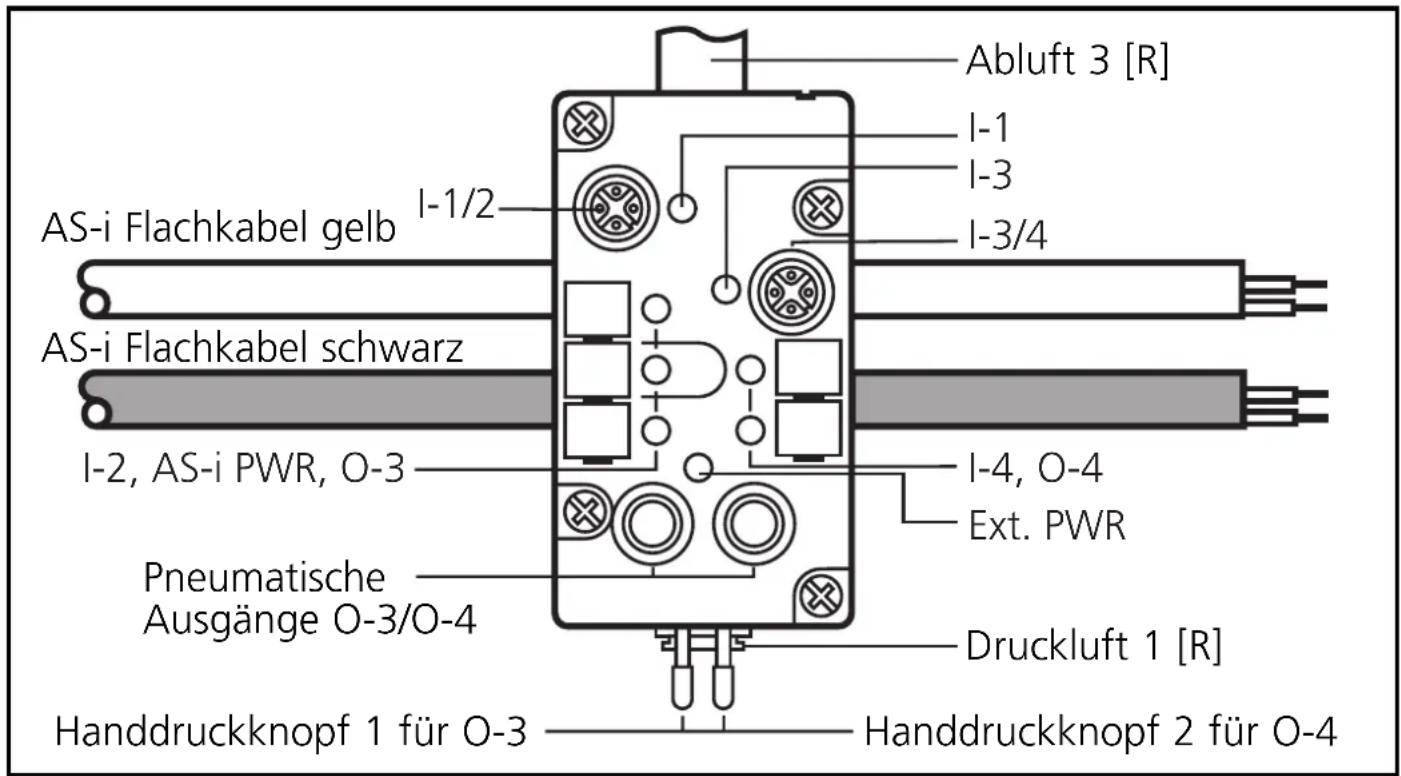

Abluft 3 [R] I-1 I-3 I-3/4 AS-i Flachkabel gelb I-1/2 AS-i Flachkabel schwarz I-2, AS-i PWR, O-3 Pneumatische Ausgänge O-3/O-4 I-4, O-4 Ext. PWR Druckluft 1 [R] Handdruckknopf 1 für O-3 Handdruckknopf 2 für O-4

Montage

Adressvergabe mit dem Adressiergerät

Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine freie Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Die AirBox kann in staubiger Umgebung mit dem Filter nach unten montiert werden.

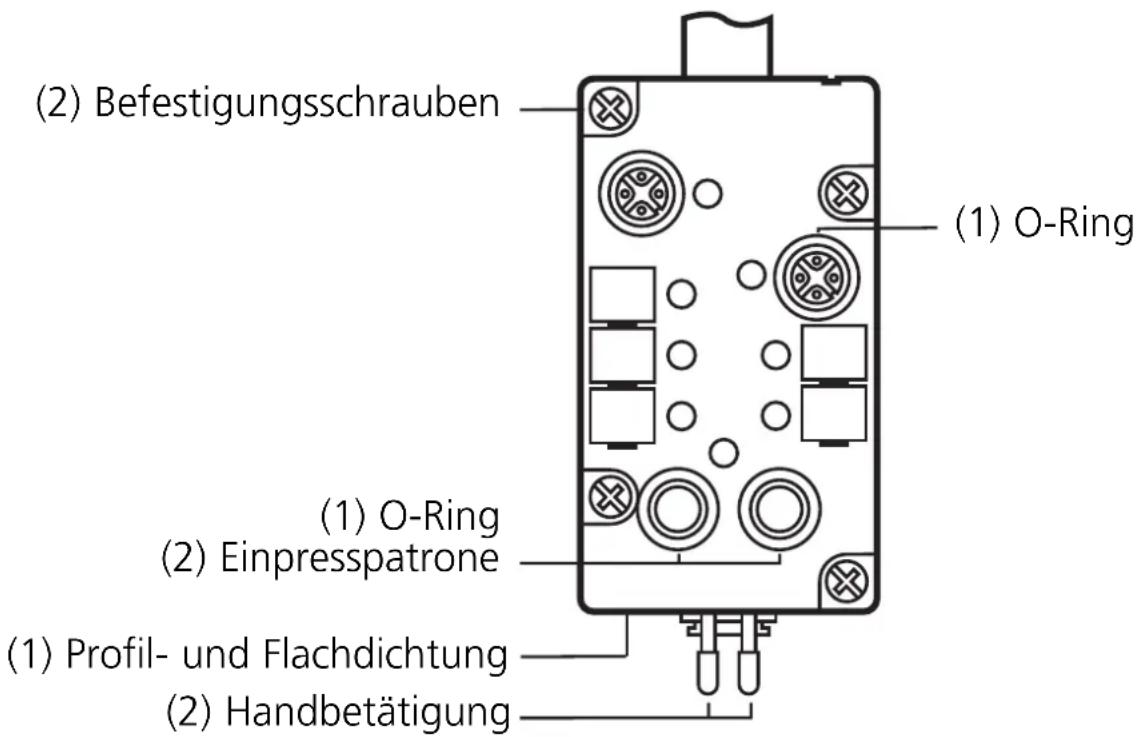

Werkstoffe

(1) Viton
(2) Edelstahl V2A (1.4305)

(2) Befestigungsschrauben (1) O-Ring (1) O-Ring (2) Einpresspatrone (1) Profil- und Flachdichtung (2) Handbetätigung

Druckluft

Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei.

Verbinden Sie die Anschlüsse für Druckluftzufuhr 1 (P), pneumatische Ausgänge (O-3, O-4) und gegebenenfalls die Abluft 3 (R) mit dem pneumatischen System. Schneiden Sie den Anschlußschlauch gerade ab und schieben Sie ihn in die Steckverbindung, bis er hörbar einrastet.

Abziehen der Schläuche

Zum Lösen drücken Sie auf den schwarzen Ring und ziehen gleichzeitig den Schlauch heraus.

Mit den Handdruckknöpfen können Sie die pneumatischen Ausgänge in Betrieb setzen. Lassen Sie Druckluft in die AS-i AirBox strömen. Wenn Sie dann Handdruckknopf 1 drücken, wird der Ausgang O-3 angesteuert. Drücken Sie Handdruckknopf 2, wird der Ausgang O-4 angesteuert.

Elektromagnetische Verträglichkeit (EMV)

Die AirBox ist ausgelegt für den Betrieb in industrieller Umgebung. Die Prüfung der elektrostatischen Entladung wurde gemäß der EN 61000-4-2 mit folgenden Prüfpegeln festgelegt:

• Kontaktentladung ±4kV
• Luftentladung ±8kV

Besondere Anwendungen, z. B. Förderung und Verteilung von Schüttgütern, können stärkere elektrostatische Aufladungen erzeugen.

Zur Vermeidung von elektrostatischen Entladungen sind u.a. folgende Abhilfemaßnahmen möglich:

• Potentialausgleich gemäß den Installationsvorschriften
- Getrennte Verlegung von

• Signal- und Busleitungen
• Potentialausgleichsleitern
• Energieleitungen

- Räumliche Trennung der AirBox und aller Zuleitungen von allen Teilen, die elektrostatische Ladungen führen oder ableiten

Werden diese Entladungen nicht vermieden, besteht die Gefahr von:

• Verletzung/Beeinträchtigung des Bedien- und Wartungspersonals
• Funkenbildung
• Schädigung der AirBox
• Schädigung der elektrotechnischen Ausrüstung

Die elektrische Ansteuerung hat Priorität gegenüber der mechanischen.

M12-Buchse Pin
Sensorversorgung L+	1
Sensorversorgung L- 3
Dateneingang I	4
Dateneingang II	2

Datenbit D0 D1 D2 D3
Ein-/Ausgänge	I-1 I-2 I-3/O-3	I-4/O-4
Buchse I-1/2 I-1/2 I-3/4 I-3/4
P	i	n	4	2

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz
• LEDs gelb: Funktionsanzeige
• LED grün: externe Spannungsversorgung

Für störungsfreien Betrieb muß ausreichend aufbereitete Luft verwendet werden (gefilterte Luft 5μm, geölt (ISO-VG10) ^1) oder ungeölt). Wurde die AirBox mit geölter Luft betrieben, so muß sie weiterhin mit geölter Luft betrieben werden, da das Öl die Initialschmierung entfernt hat.

1) Weitere Hinweise zur Druckluft und zur EMV/ESD für die AirBox finden Sie im Internet unter www.ifm-electronic.com. Auf der Startseite geben Sie oben unter „Datenblatt-Suche“ die Artikelnummer Ihrer AirBox ein. Durch einen Klick auf „Weitere Informationen“ erhalten Sie die zusätzlichen Produktinformationen.
