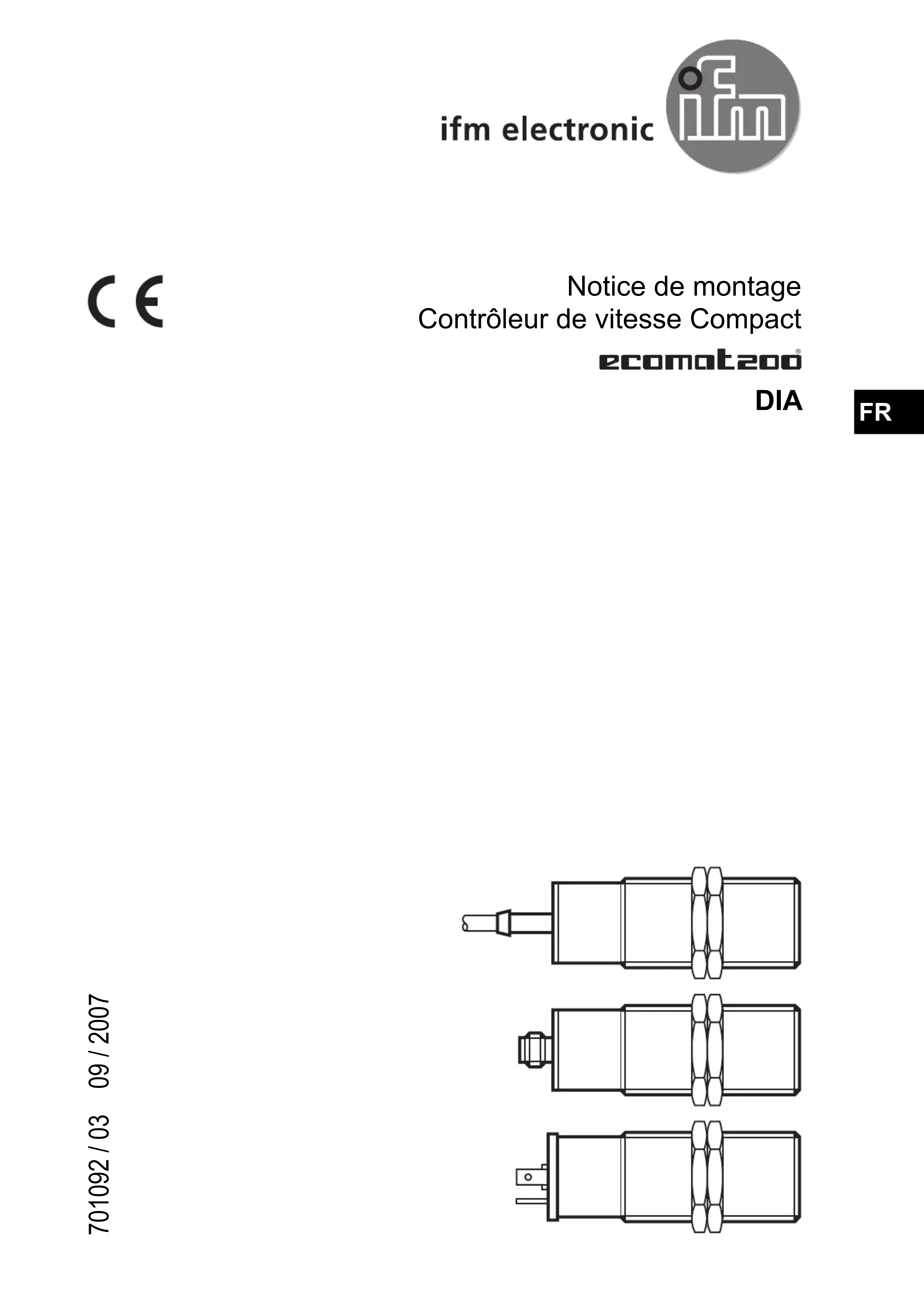

MODE D'EMPLOI DI001A IFM
Contrôleur de vitesse Compact
ecomataoo
DIA
1 Fonctionnement et caractéristiques
Le contrôleur de vitesse de rotation Compact détecte sans contact si une vitesse de rotation minimum est atteinte et signale la sous-vitesse par un signal de commutation.
Portée nominale (Sn) 10 mm ; valeur de consigne réglable, voir l'étiquette.

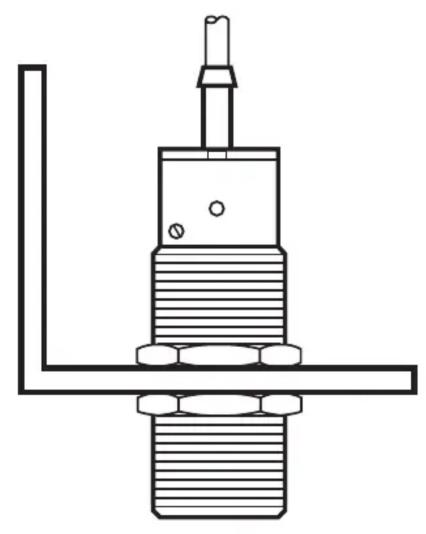

2 Montage

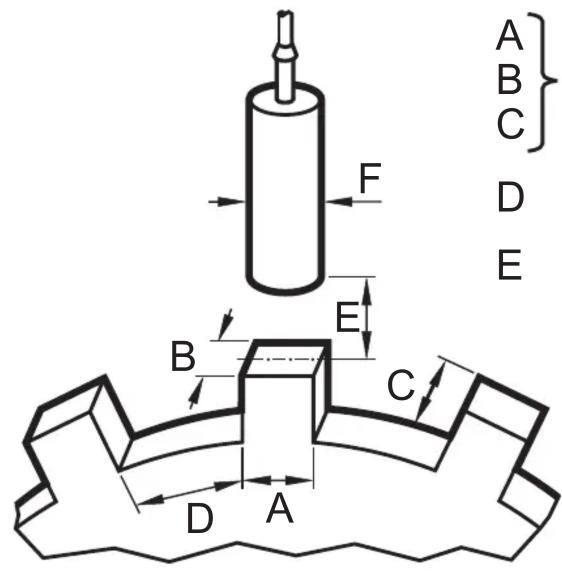

Fixer l'appareil à l'aide d'un dispositif de fixation et le protégger contre le desserrage à l'aide des écrous fournis. Montage encastré possible. Respecter les dimensions ci-dessus pour assurer un fonctionnement fiable.
3 Raccordement électrique
Mettre l'installation hors tension. Raccorder l'appareil selon les indications de l'étiquette.
Remarque : insérer un fusible miniature selon la fiche technique, si spécifié.
Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

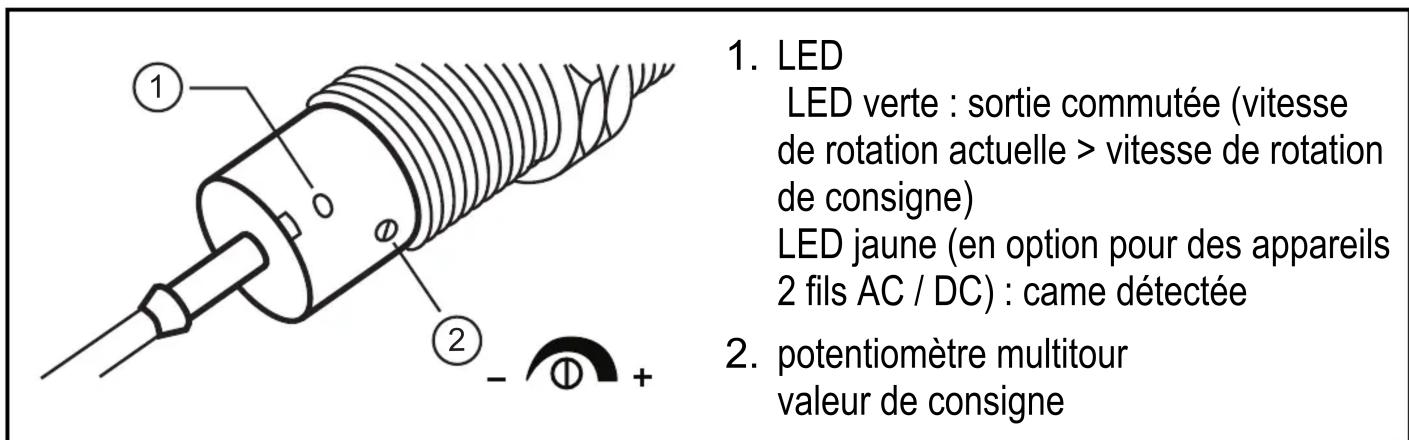

4 Réglage
Lors du réglage, maintenir stable la vitesse de rotation. La LED jaune doit clignoter (les impulsions transmises par les cames sont détectées). Commencer le réglage selon A ou B quand la temporisation de démarrage est écoulée* (AÜ voir l'étiquette).
| A LED verte allumée | B LED verte éteinte |
| Tourner le potentiamètre à droite jusqu'à ce que la LED soit éteinte. | Tourner le potentiamètre lentement à gauche jusqu'à ce que la LED soit allumée. |
| Tourner le potentiamètre lentement à gauche jusqu'à ce que la LED soit allumée. | — |
À la livraison : potentiomètre à la butée droite (sauf DI5011 = env. 30 imp/min).
5 Fonctionnement
Le fonctionnement ne nécessite aucun entretien. Respecter pour un bon fonctionnement :
Dégager la face active et l'espace libre de toute présence de dépôts et de corps étrangers métalliques. Ne pas faire fonctionner des appareils à champ de grande intensité (par ex. talkie-walkies) à proximité immédiate du contrôleur de vitesse de rotation.
*) La temporisation de démarrage (Aù) supprime les aléas de fonctionnement quand l'installation est en train de démarrer et n'a pas encore atteint sa vitesse nominale. APRÈS la mise sous tension la temporisation de démarrage n'est effective qu'une seule fois. Lorsque le moteur est souvent mis en marche et arrêté, coupler la tension d'alimentation du moteur et du contrôleur de vitesse. Ainsi la temporisation de démarrage est effective chaque fois que le moteur est mis en marche.
