Type de produit	Raccord à souder pour capteur IFM
Modèle	E30498
Marque	IFM
Catégorie	Capteur (accessoire de montage)
Matériau	Acier inoxydable (estimation)
Dimensions approximatives	Filetage G1 mâle, longueur environ 30 mm (estimation)
Poids approximatif	Environ 100 g (estimation)
Connexion	Filetage G1 mâle avec cône d'étanchéité
Applications	Montage de capteurs sur cuves ou tuyauteries
Zones aseptiques	Conforme EHEDG et 3A (sous conditions)
Température maximale de soudage	Peut dépasser 65 °C (149 °F) – risque de brûlures
Couple de serrage	Selon notice du capteur utilisé
Accessoire inclus	Bouchon de soudage E30435 (optionnel)
Montage	Soudage sur trou percé (Ø extérieur du raccord +0,2 mm max)
Entretien	Nettoyage des surfaces, éviter d'endommager le chanfrein d'étanchéité
Sécurité	Utiliser des gants de protection lors du soudage ; laisser refroidir
Pièces détachées	Bouchon de soudage E30435
Réparabilité	Remplacer le raccord si le chanfrein d'étanchéité est endommagé
Informations générales	Notice d'utilisation fournie ; respecter les consignes EHEDG/3A pour aseptique

FOIRE AUX QUESTIONS - E30498 IFM

Comment installer le raccord E30498 ?

Percer un trou du diamètre extérieur du raccord (surdimension max. 0,2 mm). Visser un bouchon de soudage (E30435) pour protéger le chanfrein. Souder le raccord en respectant l'orientation du repère pour l'affichage du capteur. Laisser refroidir, enlever le bouchon, puis monter le capteur.

Quel accessoire utiliser pour protéger le raccord lors du soudage ?

Utiliser le bouchon de soudage E30435 pour une évacuation optimale de la chaleur et la protection du chanfrein d'étanchéité.

Quelle est la température maximale atteinte lors du soudage ?

Le raccord et le bouchon de soudage peuvent s'échauffer à plus de 65 °C (149 °F). Risque de brûlures : laisser refroidir avant manipulation.

Comment orienter le raccord lors du soudage ?

Placer le repère (1) sur le raccord en fonction de la position souhaitée de l'affichage du capteur une fois vissé. Pour les raccords avec trous de vidange, aligner le trou unique au point le plus bas.

Quel couple de serrage appliquer pour le capteur ?

Se référer à la notice d'utilisation du capteur. Un serrage excessif peut affecter l'étanchéité.

Peut-on utiliser ce raccord en zone aseptique ?

Oui, sous réserve de respecter les directives EHEDG et 3A. Pour le 3A, utiliser uniquement avec des capteurs homologués 3A. S'assurer d'une intégration conforme.

Comment entretenir le raccord après soudage ?

Enlever les résidus de soudure et nettoyer les surfaces. Si un traitement ultérieur (polissage, etc.) est nécessaire, revisser le bouchon de soudage E30435 pour protéger le chanfrein.

Que faire si le chanfrein d'étanchéité est endommagé ?

Remplacer le raccord. Un chanfrein endommagé compromet l'étanchéité et ne peut pas être réparé.

Quelle pâte lubrifiante utiliser pour le montage du capteur ?

Utiliser une pâte lubrifiante appropriée et homologuée pour l'application (alimentaire, aseptique, etc.). Appliquer modérément sur les filetages.

Comment vérifier l'étanchéité après installation ?

Avant la mise en service, contrôler l'étanchéité de la cuve ou du tuyau. Ensuite, suivre la procédure de mise en service du capteur décrite dans sa notice.

MODE D'EMPLOI E30498 IFM

pour les appareils avec cône d'étanchéité G1 mâle

Contenu

1 Remarques préliminaires 2 1.1 Symboles utilisés 2 2 Consignes de sécurité 3 3 Fonctionnement et caractéristiques 3 3.1 Remarques de base 4 4 Montage. 5 4.1Opération de soudage 5 5 Traitement ulterieur en cas de montage sur une cuve. 6 6Monterlecapteur 7 7Mise en service. 7

1.1 Symboles utilisés

Action à faire

Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

Attention

Avertissement de dommages corporels.

Danger de blessures légères, réversibles.

2 Consignes de sécurité

• Le produit décrit ici est un composant à intégrer dans un système.
• La sécurité du système est sous la responsabilité de l'installateur.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédig enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Utiliser le produit uniquement pour les fluides admissibles ( → Données techniques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé.
• Assurer une protection efficace du produit contre l'endommagement.

3 Fonctionnement et caractéristiques

Le raccord à souder permet l'installation des capteurs avec cône d'étanchéité G1 mâle sur des cuves ou des tuyauteries.

En cas de montage de capteurs non encastrés dans des environnements étroits : Observer la profondeur d'installation du capteur afin d'éviter des endommagements du capteur et des groupes hydrauliques avoisinants.

3.1 Remarques de base

Pour l'emploi en zones aseptiques selon EHEDG et 3A :

Respecter les directives en vigueur d'EHEDG et 3A.

S'assurer d'une intégration du raccord dans l'installation selon les préconisations EHEDG ou 3A (observer également les informations dans la notice d'utilisation du capteur utilisé).

Conformité 3A seulement en combinaison avec des capteurs homologues selon 3A.

Si la cuve ou la tuyauterie sur laquelle le raccord est installé est soumise à un traitement supplémentaire après le soudage (p. ex. par des processus d'enlèvement comme le décapage, le sablage, le microbillage ou par des processus d'application comme la pulvérisation, la peinture etc.):

S'assurer que l'intérieur et le chanfrein d'étanchéité du raccord ne sont pas traités ultérieurement ou endommagés. Mesures appropriées: Utilisation du bouchon de soudage (→ 4.1) ou le masquage de la zone à protéger.

Les soudures doivent être effectuées par des personnes compétentes. Elles doivent être réalisées soigneusement selon les règles de l'art. Pendant le soudage et la phase de refroidissement suivante, le capteur ne doit pas être monté. Les surfaces doivent être sans souillure de tout type. - Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.

Attention!

Lors de l'opération de soudage, le raccord et le bouchon de soudage peuvent s'échauffer à plus de 65°C (149 °F).

Risque de brûlures. Laisser refroidir le raccord et le bouchon de soudage.

Percer un trou dans le tuyau ou la paroi de la cuve du diamètre extérieur du raccord. Surdimension max. 0,2 mm. Visser un bouchon de soudage (pour une évacuation de la chaleur optimisée et une protection du chanfrein d'étanchéité) dans le raccord, n° de commande E30435.

4.1 Opération de soudage

• L'opération de soudage doit être adaptée au type de soudage et la performance du dispositif de soudage doit être adaptée à l'épaisseur de la matière à souder.
• Le raccord ne doit pas se déformer.
• Lors du soudage, éviter une surchauffe du raccord et garantir des phases de refroidissement suffisantes.
• Le chanfrein d'étanchéité du raccord ne doit pas être endommagé par des projections de soudure ou similaire. Avant de commencer le soudage, assurer une protection suffisante du chanfrein d'étanchéité. (→ 3.1).

Souder le raccord:

Orientation du raccord: Placer le repère (1) (le marquage peut varier) en fonction de la position souhaitée de l'affichage du capteur une fois visé.

Raccord avec trous de vidange selon EHEDG et 3A :

Pour une auto-vidange fiable, aligner le raccord avec un seul trou de vidange de sorte que l'orifice se trouve au point le plus bas.

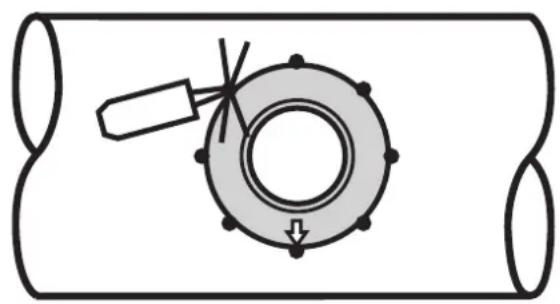

Fixer le raccord avec une force de retenue suffisante en plusieurs points. Appliquer les points de fixation à distance égale en face l'un de l'autre.

Appliquer les soudures entre les points de fixation en face l'un de l'autre. Assurer des intervalles suffisants entre les sections individuelles pour éviter que le raccord devienne brûlant ou se déforme en raison d'une surchauffe.

Laisser refroidir le raccord et le bouchon de soudage. Enlever le bouchon de soudage. Enlever des résidus du filetage.

5 Traitement ultérieur en cas de montage sur une cuve

Si un traitement de surface ultérieur (par ex. affilage ou polissage) de l'intérieur de la cuve est nécessaire, tout endommagement du chanfrein d'étanchéité doit être exclu.

Avant de commencer le traitement ultérieur :

Visser le bouchon de soudage E30435. Effectuer le traitement ultérieur. Enlever le bouchon de soudage.

6 Monter le capteur

Pour le montage, une pâte lubrifiante est nécessaire. La pâte doit être appropriée et homologuée pour l'application en question.

Enlever les emballages protecteurs juste avant le montage. Assurer la propriété des zones d'étanchéité. Utiliser la pâte lubrificative (A) de façon modérée et l'appliquer sur les parties filetées.

Visser l'appareil à la main afin de vérifier la souplesse et la fonctionnalité du filetage. Si le couple de serrage est trop élevé, ne pas utiliser d'outil, mais vérifier le filetage et remplacer le raccord, si nécessaire. Serrer l'appareil avec une clé. Couple de serrage: → Notice d'utilisation du capteur

Un serrage trop fort peut affecter l'effet d'étanchéité.

En cas d'endommagement de la zone d'étanchéité : remplacer le raccord.

7 Mise en service

Avant la mise en service, contrôle l'étanchéité de la cuve ou du tuyau. Mise en service du capteur: → Notice d'utilisation du capteur.
