Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale	450 litres
Classe énergétique	A++
Dimensions (HxLxP)	185 x 70 x 65 cm
Poids	80 kg
Système de refroidissement	Froid ventilé
Nombre de tiroirs	3 tiroirs pour le congélateur
Fonctionnalités supplémentaires	Distributeur d'eau, éclairage LED
Entretien	Dégivrage automatique
Garantie	2 ans
Consommation énergétique annuelle	300 kWh
Niveau sonore	42 dB
Sécurité	Système de verrouillage de porte

FOIRE AUX QUESTIONS - RF24LE4 DCS

Pourquoi mon réfrigérateur DCS RF24LE4 ne refroidit-il pas correctement ?

Vérifiez que la température est réglée correctement et que les portes ferment bien. Assurez-vous également que les ventilations ne sont pas obstruées.

Le réfrigérateur fait un bruit étrange, que puis-je faire ?

Un bruit de cliquetis peut être normal, mais si le bruit est fort ou inhabituel, vérifiez si les aliments sont bien rangés et que le réfrigérateur est de niveau. Si le problème persiste, contactez un technicien.

Comment dégivrer mon réfrigérateur DCS RF24LE4 ?

Débranchez l'appareil, retirez tous les aliments et laissez la glace fondre naturellement. Essuyez l'eau avec des serviettes et rebranchez le réfrigérateur une fois le dégivrage terminé.

Mon réfrigérateur émet une odeur désagréable, que faire ?

Videz le réfrigérateur, nettoyez les étagères avec un mélange de bicarbonate de soude et d'eau, et vérifiez les aliments pour toute expiration. Assurez-vous également que le bac à légumes est propre.

Comment puis-je régler la température de mon réfrigérateur DCS RF24LE4 ?

Utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur pour ajuster la température. Consultez le manuel d'utilisation pour des instructions détaillées.

Que faire si l'éclairage du réfrigérateur ne fonctionne pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Si l'éclairage ne fonctionne toujours pas, il peut y avoir un problème électrique, et il est conseillé de contacter un professionnel.

Mon réfrigérateur consomme trop d'énergie, que puis-je vérifier ?

Assurez-vous que les portes ferment correctement, que le réfrigérateur est bien ventilé et que la température est réglée à un niveau approprié. Évitez de laisser la porte ouverte trop longtemps.

Comment puis-je nettoyer le condenseur de mon réfrigérateur DCS RF24LE4 ?

Débranchez l'appareil, localisez le condenseur à l'arrière ou en dessous, puis utilisez un aspirateur ou une brosse douce pour enlever la poussière et les débris.

MODE D'EMPLOI RF24LE4 DCS

Manuel d'installation, d'utilisation et d'entretiene MODÈLE : RF24R RF24T1 Nous vous remercions d'avoir choisi ce réfrigérateur/distributeur de bière extérieur DCS. Nous avons conçu ce Manuel d’installation, d'utilisation et d'entretien pour expliquer les fonctions uniques de ces appareils. Ce manuel contient des informations extrêmement utiles sur la façon correcte de les installer, les faire fonctionner et en faire l'entretien. Vous pourrez ainsi en profiter pendant des années en toute sécurité. Aidez-nous à mieux vous servir en remplissant l'enregistrement de produit et en nous le soumettant depuis notre site Web à www.dcsappliances.com. Sélectionnez « Customer Care » sur la page d'accueil puis « Product Registration ». De plus, gardez ce manuel à portée de main afin de rapidement trouver réponse à vos questions durant l'utilisation de votre nouvel appareil. Si vous avez des questions au sujet de notre produit, communiquez avec un représentant du centre de service à la clientèle DCS par téléphone :1-888-936-7872, ou par courriel : [e-mail]

REMARQUE : Inspect er le produit pour vérifier qu’il n’a pas été endommagé pendant l’expédition. En cas de dommages, contacter le transporteur et entamer une déclaration pour dommage. DCS by Fisher & Paykel n’est en aucun cas responsable des dommages pendant l’expédition. Ne pas jeter le matériau d’emballage (boîte, palette, sangles) avant d’avoir inspecté l’unité. VEUILLEZ CONSERVER CE MANUEL À TITRE DE RÉFÉRENCE.

À L'INTENTION DE NOS CLIENTS

REMARQUE : Veuillez noter les numéros de modèle, code, et de série sur cette page pour information (la plaque du numéro de série se trouve sur la paroi interne supérieure gauche). NUMÉRO DE MODÈLE CODE NUMÉRO DE SÉRIE2

INSTALLATION Connexion électrique 5 Installation du réfrigérateur/distributeur de bière extérieur 6-7 Installation des composants de la tireuse de bière d'extérieur 8-11 Procédures de branchement 12 UTILISATION DU RÉFRIGÉRATEUR/DISTRIBUTEUR DE BIÈRE 13-14

ENTRETIEN ET MAINTENANCE

Nettoyage et entretien de l'appareil 15 Remplacement de l'ampoule intérieure 16 À ne pas oublier 16 Conseils d'économie d'énergie 16 DÉPLACEMENT OU REMISAGE DU RÉFRIGÉRATEUR 17

SERVICE 20 GARANTIE 21-22MESURES DE SÉCURITÉ ET DE PRÉCAUTION Afin de réduire le risque d'incendie, de choc électrique ou de blessures, lisez les IMPORTANTES CONSIGNES DE SÉCURITÉ avant de faire fonctionner l'appareil. Employez cet appareil uniquement selon l'usage prévu tel que décrit dans ce Guide de l'utilisateur. AVERTISSEMENT Durant l'utilisation de cet appareil, respectez toujours les consignes de sécurité élémentaires y compris ce qui suit : DANGER! ■ Cet appareil n'est pas prévu pour être utilisé par de jeunes enfants ou des personnes handicapées sans supervision. Surveiller les jeunes enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.■ Les enfants peuvent rester pris. Avant de jeter votre ancien réfrigérateur :1. Enlevez les portes.2. Laisser les étagères en place pour empêcher les enfants de se loger à l'intérieur.

CARACTÉRISTIQUES ÉLECTRIQUES

■ Cet appareil doit être correctement installé avant toute utilisation conformément aux instructions d'installation. ■ Ne débranchez jamais votre réfrigérateur en tirant sur le cordon d'alimentation.■ Saisissez fermement la fiche et tirez dessus pour la sortir de la prise électrique. ■ Réparez ou remplacez immédiatement tout cordon électrique effiloché ou endommagé de quelque façon. N'utilisez pas de cordon présentant des fissures ou des éraflures sur sa longueur ou au niveau de la fiche ou de l'extrémité branchée sur l'appareil. Si le cordon d'alimentation est endommagé, il doit être remplacé par un centre de service autorisé d'appareils électroménagers Fisher & Paykel uniquement car cela nécessite des outils spéciaux. ■ Débranchez votre réfrigérateur avant de nettoyer ou de remplacer l'ampoule. ENTREPOSAGE ■ N'entreposez jamais de matières volatiles ou inflammables dans votre réfrigérateur car elles pourraient exploser. ■ Ne jamais congeler de liquides dans des conteneurs en verre. Le liquide qui s'expanse pendant la congélation risque de fair e exploser le conteneur. ■ Ne pas consommer d'aliments trop froids. Les aliments retirés du congélateur risquent d'être suffisamment froids pour provoquer des dommages dès leur contact avec la peau nue, par ex. des glaçons.

PANNE DE COURANT – SÉCURITÉ ALIMENTAIRE

■ Ne pas recongeler des aliments qui ont été complètement décongelés. Si des aliments ont été décongelés, suivre les recommandations ci-dessous :

1. Cristaux de glace encore visibles – les aliments peuvent être recongelés mais doiv

ent être conservés pendant moinslongtemps qu'il ne l'est recommandé.

2. Décongelés mais froids du réfrigérateur – il est génér

alement déconseillé de recongeler. Les fruits et certainsaliments cuits peuvent être recongelés mais utilisés le plus rapidement possible. Viande, poisson, volaille – utiliser immédia tement ou faire cuire, puis recongeler. Légumes – jeter car ils deviennen t généralement mous et ramollis.

3. Décongelés mais d'une température supérieure à 4 ºC/40 ºF – la viande r

ouge peut être cuite immédiatement etrecongelée pour être utilisée dès que possible. Jeter tous les autres aliments congelés. ■ Ne pas recongeler des aliments congelés qui ont été complètement décongelés. Il peut être dangereux de consommer

es aliments. NETTOYAGE ■ De nombreux produits de nettoyage vendus dans le commerce contiennent des solvants pouvant attaquer les composants en plastique présents dans le réfrigérateur ou le congélateur et provoquer des fissures. Reportez-vous à la section de nettoyage de ce guide pour davantage de conseils (voir page 6-8).

■ Faire preuve d'extrême prudence lors de la mise au rebut d'un appareil ménager ancien et ce, pour éviter tout risque. Le gaz réfrigérant doit être évacué en toute sécurité. ■ Le centre de service agréé Fisher & Paykel Appliances peut donner ces conseils sur les méthodes respectueuses de l'envi-

onnement de mettre un ancien réfrigérateur/distributeur de bière au rebut.

ALIMENTATION ■ L'appareil doit être installé de manière à ce que la fiche secteur soit accessible. ■ Pour s'assur er de ne pas mettre l'appareil hors tension par inadvertance, connecter le réfrigérateur/distributeur de bière à son propre point d'alimentation. Ne pas brancher d'autre appareil à ce point d'alimentation ni utiliser de rallonges ou d'adaptateurs doubles étant donné que le poids combiné des deux cordons d'alimentation peut tirer l'adaptateur double d'une prise de courant murale. ■ Pour connaître la configuration électrique, consulter l'information figurant sur la plaque d'identification de numéro de sér ie située sur le côté droit inférieur avant du réfrigérateur lorsque la porte est ouverte. ■ Il est essentiel mettre correctement l'appareil à la terre à l'aide d'une prise triphasée. Ne jamais couper ou casser la

oche de masse pour accommoder une prise de courant à deux trous. EMPLACEMENT ■ Ne pas placer le réfrigérateur/la tireuse de bière à la lumière directe du soleil. STABILITÉ ■ Il est important de supporter les quatre coins de la base du réfrigérateur/la tireuse de bière fermement sur une surface solide et nivelée et ce, pour éliminer tout mouvement de l'élément. ■ Installer l'appareil sur un sol mou, irrégulier ou non nivelé risque d'entraîner une torsion de l'élément et une mauvaise étanchéité des por tes. Si les portes ne sont pas correctement hermétiques, de l'air chaud pénètrera dans les zones de conservation des aliments entraînant ainsi une hausse de la température provoquant une altération et une perte des aliments. ■ Avant de mettre le r éfrigérateur/la tireuse de bière dans son emplacement final, s'assurer que les pieds avant réglables sont complètement rentrés. ■ Positionner le réfrigér ateur/la tireuse de bière. Tourner pour abaisser le pied réglable avant. Relever le devant de l'appareil jusqu'à ce qu'il soit stable et que les portes se déplacent en position fermée, toutes seules, quand elles sont ouvertes. ■ Le pied réglable avant sur le côté charnières doit recevoir la majorité du poids de l'élément et

élément doit être stable, en d'autres termes l'élément ne doit ni se balancer ni osciller. AVANT DE METTRE DES ALIMENTS DANS LES COMPARTIMENTS D'ALIMENTS FRAIS ■ Retirer tout l'emballage. Veiller à retirer tout le ruban autocollant de transport du réfrigérateur. ■ Nettoyer l'intérieur de l'appareil à l'eau chaude et avec un peu de détergent liquide pour éliminer toute la poussière de fabr ication et de transport. ■ Laisser le réfrigérateur/la tir euse de bière fonctionner pendant 2 ou 3 heures pour permettre à chaque compartiment de se refroidir à la température appropriée. ■ L'appar eil peut avoir une odeur lors de son fonctionnement initial mais celle-ci se dissipera lorsque le réfrigérateur/la tireuse de bière se seront suffisamment refroidis. Fig. 01 PIED RÉGLABLE5 INSTALLATION INSTALLATION DU RÉFRIGÉRATEUR/DISTRIBUTEUR DE BIÈRE EXTÉRIEUR 188 cm (74 po.) corde14 cm(5-1/2 po.)3,8 cm(1-1/2 po.)

120 V 60 Hz 1800 watts 3 fils Circuit de 15 AInterface c.a. CONNEXION ÉLECTRIQUE : Voir la plaque signalétique pour le bon type d'alimentation. L'alimentation utilisée doit impérativement êtreconforme aux spécifications de la plaque signalétique de l'appareil. N'utilisez pas de rallonge! AVERTISSEMENT! Évitez d'asperger ou d'arroser le réfrigérateur avec de l'eau au moyen d'un tuyau! Cela pourrait causer un choc électrique qui pourrait entraîner des blessures graves ou la mort.

MÉTHODE DE MISE À LA TERRE

Cet appareil est équipé d'un cordon d'alimentation à fiche bipolaire avec terre. La fiche doit être branchée dans une prise avec mise à la terre correspondante conformément au Code national de l'électricité et aux codes et réglemen-tations en vigueur. Si le circuit ne possède pas ce genre de prise, le client a la responsabilité et le devoir de faireremplacer la prise existante conformément au Code national de l'électricité et aux codes et réglementations envigueur. La troisième broche de terre ne doit en aucun cas être coupée ou enlevée. Tous les produits de réfrigérationhomologués UL sont équipés de ce genre de prise.Une prise électrique à disjoncteur de fuite à la terre permet (GFI) de fournir du courant électrique au réfrigérateur pour une utilisation extérieure. Contactez un électricien si vous avez besoin d'en installer une pour alimenter votre réfrigérateur extérieur. BESOINS EN ALIMENTATION : Prise murale mise à la terreCordon d'alimentation avec fiche bipolaire avec terre Remarque : La prise indiquée est prévue pourles appareils de 120 V. Fig. 02Fig. 036 SÉLECTIONNEZ L'EMPLACEMENT : Un bon emplacement assurera une performance optimale de l'appareil. Choisissez un endroit où l'appareil sera à l'abri de la lumière directe du soleil, de sources de chaleur et de l'humidité. Les appareils dotés de condensateurs ventilés peuvent être encastrés. L'appareil doit fonctionner dans un lieu correctement aéré où la température ambiante est supérieure à 4 °C (40 °F) et inférieure à 38 °C (100 °F). Effectuez l'installation de telle sorte que l'armoire puisse être déplacée facilement en cas d'entretien. DÉGAGEMENT DE L'ARMOIRE : La section avant inférieure de l'appareil a besoin d'être ventilée. Gardez cette zone ouverte et libre de toute obstruction. Les armoires adjacentes et le comptoir peuvent être placés autour de l'appareil à condition qu'aucune garniture supérieure ou comptoir ne soit situé plus bas que le haut de la charnière. INSTALLATION DE LA BAGUETTE LATÉRALE : Fixer la baguette latérale sur l'intérieur de l'élément de manière à ce que celle-ci soit dirigée vers l'extérieur (dans le sens opposé de la porte de l'appareil) et fixer avec les vis appropriées convenant au type de matériau de l'élément. INSTALLATION INSTALLATION DU RÉFRIGÉRATEUR/DISTRIBUTEUR DE BIÈRE EXTÉRIEUR Réfrigérateur extérieur de 24 po 86,4 cm(34 po.)60,6 cm(23-7/8 po.) 61,3 cm (24-1/8 po.) 61 cm(24 po.)61 cm (24 po) min.87 cm (34 1/4 po) min. à 89 cm (35 po) max.86,4

(34 po.) 61,3 cm(24-1/8 po.) 62,2 cm (24-1/2 po) 62,2 cm (24-1/2 po) Vis de fixation non fournies Vis de fixation non fournies Fig. 04 Préparation de l'îlot sans la baguette latéralePréparation de l'îlot avec Installation de la baguette latéralePréparation de l'îlot sans la baguette latéralePréparation de l'îlot avec Installation de la baguette latérale7 INSTALLATION DE LA TIREUSE DE BIÈRE EN ÎLOT Pour installer la tireuse de bière sous un comptoir et utiliser un emplacement à distance pour la colonne de tirage, suivre les instructions ci-dessous. Il faut prendre des précautions pour garantir le maintien des températures appropriées dans la tireuse. IMPORTANT: Tous les orifices doivent être scellés pour éviter toute fuite d'air. Pour placer la colonne, couper un trou dans le plan de travail directement au-dessus du trou existant de l'unité de tireuse de bière (consulter le gabarit de la colonne pour les dimensions, Fig. 05).

1. Percer un trou de 1-5/8” dans le comptoir directement au-dessus du trou de l'élément de la tireuse. Utiliser les

dimensions indiquées pour aligner les deux trous. Une fois placés correctement, il est possible de voir dans les deuxtrous.2. Percer quatre avant-trous de 1/8” espacés de 2-5/8” en se servant du grand trou comme point de centrage (voir Fig. 05). 3. Faire glisser du caoutchouc mousse isolant (non fourni) sur la conduite de bière suffisamment loin pour faire revenir le tuyau au travers du dessus de l'élément et du comptoir. 4. Connecter l'ensemble de conduite de bière à la colonne selon les instructions figurant dans la section « Assemblage et connexion des pièces » à la page 10.5. Faire glisser le caoutchouc mousse isolant dans le trou sur le dessus de la tireuse, créant ainsi une fermeturehermétique.6. Monter la colonne sur le dessus de l'élément et bien fixer.7. Effectuer les connexions au fût et à la bouteille de CO selon les instructions figurant dans la section « Assemblage etconnexion des pièces » à la page 10. REMARQUE : En cas de dépôt important de gel ou de glace sur la plaque d'évaporation, il se peut que le bac récepteur ne soit pas suff- isamment grand pour retenir toute la glace fondue. La plaque d'évaporation ne doit jamais avoir plus de 1/8” de gel à la fois. INSTALLATION INSTALLATION DU RÉFRIGÉRATEUR/DE LA TIREUSE DE BIÈRE D'EXTÉRIEUR 4,1 cm (1-5/8 po)6,7 cm(2-5/8 po)29,8 cm(11-3/4 po)30,5 cm (12 po)6,7 cm(2-5/8 po) Fig. 058 Q. QUELLE TAILLE DE FÛT RENTRERA DANS LE RÉFRIGÉRATEUR ? Dimensions approximatives nécessaires pour se brancher à la majorité des fûts : Un quart de fût Un demi fût Hauteur 17-21 pouces 25-29 pouces Diamètre 16-20 pouces 18-22 pouces Poids 80-85 lbs 160-180 lbs Consulter le grossiste local en bière ou le distributeur pour vérifier les dimensions réelles du fût, y compris leshauteurs de robinet. Q. LE RÉFRIGÉRATEUR PEUT-IL MAINTENIR DES TEMPÉRATURES ENTRE 34 ET 38 ºF ? La bière pression n'étant pas pressurisée, elle doit être gardée froide, de préférence à 38 ºF. Une températuresupérieure à 38 ºF risque de rendre la bière sauvage, aigre et trouble. La bière pression doit être consommée dans les 30 à 45 jours. Elle n'est pas pasteurisée et perdra son goût frais original de brasserie et son arôme au fur et à mesure qu'elle vieillit. Q. COMBIEN DE BIÈRE SERA CONSOMMÉE PENDANT 30 JOURS ? Il existe deux tailles de fûts : Le quart de fût contenant 7-3/4 gallons ou approximativement 3-1/2 caisses de bouteilles ou de boîtes de 12 onces ; le demi fût contenant 15-1/2 gallons ou approximativement 7 caisses.Clé à molette CrescentPinceTournevisEnsemble de colonne de bière à pressionCoupleur de fûtConduite d'air avec colliersDétendeur simpleBouteille vide de 5 lb de CO

peut être dangereux.

1. TOUJOURS raccorder la bouteille de gaz CO

à un détendeur ou un régulateur.

2. NE JAMAIS raccorder la bouteille de gaz directement au fût.

3. TOUJOURS sécuriser la bouteille de gaz en position verticale.

4. TOUJOURS conserver la bouteille de gaz à l'écart de la chaleur.

5. NE JAMAIS faire tomber ou jeter une bouteille de gaz.

6. TOUJOURS aérer après une fuite de CO

En cas de difficulté à respirer ou de maux de tête, il se peut qu'il y ait des concentrations anormales de dioxyde de carbone dans la zone. Quitter immédiatement la pièce. Entreposer la bouteille de gaz dans la partie la plus fraîche de l'établissement, de préférence à 70 ºF. INSTALLATION INSTALLATION DES COMPOSANTS DE LA TIREUSE DE BIÈRE D'EXTÉRIEUR Ensemble de colonne de bière à pressionConduite de bièreCoupleur de fûtÉcrou de raccordement dudétendeurSoupape de fûtManomètre bassepressionRobinetd'arrêtVis de réglageRéservoir de CO NormalConduited'air10

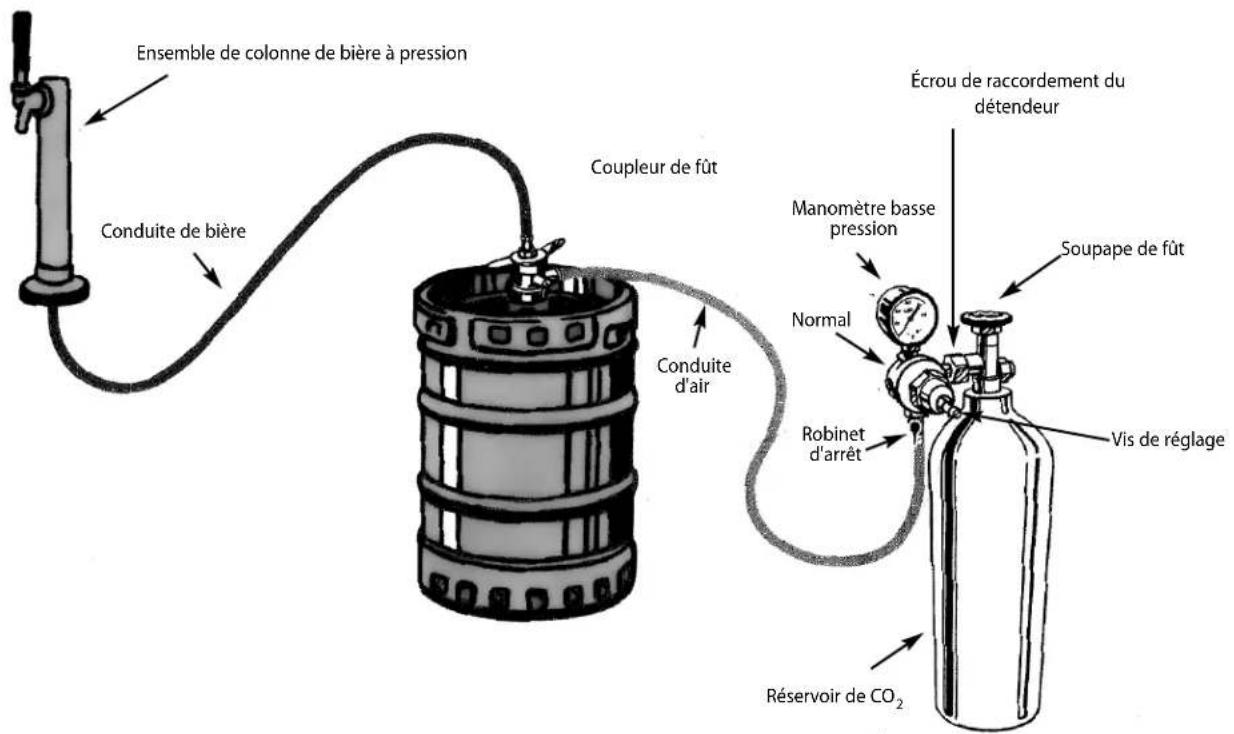

ASSEMBLER ET CONNECTER LES PIÈCES

1 . Visser le bouton de robinet noir sur le robinet (Fig. 06).

2. Monter la colonne de bière à pression sur le plan de

travail à l'aide des quatre vis fournies et le joint de fixation (Fig. 07).

3. Attacher le coude sur le dessus de coupleur du fût, en

s'assurant d'utiliser une rondelle noire (Fig. 08).

4. Attacher la conduite de boisson venant de la colonne

de bière à pression au coude. Utiliser la rondelle noire à l'intérieur de l'écrou hex et bien serrer la conduite de boisson à l'aide d'une clé à molette Crescent (Fig. 09).

5. Fixer le détendeur de CO

à la bouteille de CO

serrant bien l'écrou de CO

. Ne pas serrer de trop et ce, pour ne pas endommager la rondelle dans la tige du détendeur (Fig. 10). S'assurer que le robinet est fermé.

6. Attacher une extrémité du tuyau d'air rouge à la

barbelure sur le détendeur de CO

en utilisant un des deux colliers à pression fournies (Fig. 11). Utiliser la pince pour bien fermer le collier pour s'assurer qu'il n'y a pas de fuite de gaz.

7. Placer la bouteille et le détendeur de CO

à l'intérieur de l'un des coins du réfrigérateur. Il est important de conserver la bouteille en position verticale pour un fonctionnement efficace, en utilisant une chaîne ou une grosse corde en l'absence de panier de broches (Fig. 12).

8. Fixer l'autre extrémité de la conduite d'air rouge au

coupleur de fût à l'aide du collier à pression restant (Fig. 13). INSTALLATION INSTALLATION DES COMPOSANTS DE LA TIREUSE DE BIÈRE D'EXTÉRIEUR Fig. 06 Fig. 07 Fig. 08 Fig. 09 Fig. 10 Fig. 11 Fig. 12 Fig. 1311

1. Manomètre (indique la quantité de pression interne du fût).

2. Vis de réglage du détendeur (après branchement du fût, visser dans le

sens des aiguilles d'une montre jusqu'à ce que le manomètre indique entre 12 et 14 lb).

3. Contre-écrou de réglage (une fois que le manomètre se trouve entre 12

et 14 lb, serrer l'écrou de réglage).

(à utiliser pour connexion au réservoir).

1. Fermer le robinet d'arrêt « B ».

2. Fermer la soupape de bouteille en tournant « A » dans le sens des aiguilles

3. Retirer le détendeur de la bouteille vide « D ».

4. Retirer le bouchon protecteur de la bouteille neuve à « D ».

5. La soupape de bouteille « A » étant en position fermée, rattacher le

détendeur à la bouteille à « D ». (Vérifier l'état du joint/joint torique).

6. Ouvrir complètement le robinet « A ». (Ceci est important parce que la

soupape de bouteille est hermétique en deux endroits.)

7. Ouvrir le robinet d'arrêt « B ».

8. Vérifier le manomètre « C » (12-14 lb) et régler le cas échéant.

(il est recommandé d'avoir une autre bouteille à portée de la main) Bouteille Dia. Hauteur Poids vide Poids plein 1-1/2 lb 3-1/2” 18-1/4” 6-1/2 lb 9 lb 5 lb (f ournie) 5” 17-1/2” 12-1/2 lb 17-1/2 lb Remarque : Il faut environ 1/2 lb de CO

pour tirer un 1/2 fût de bière. Une bouteille de

de 2-1/2 lb doit tirer entre 4 et 5 1/2 fûts ou 8 à 10 1/4 fûts. Une bouteille de CO

de 5 lb doit tirer entre 8 et 10 1/2 fûts ou 18 à 20 1/4 fûts. INSTALLATION INSTALLATION DES COMPOSANTS DE LA TIREUSE DE BIÈRE D'EXTÉRIEUR Fig. 14 Fig. 15

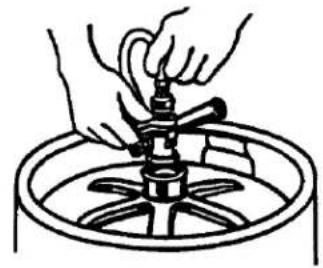

1. Aligner les tenons sur la

tête de tirage avec le logement des tenons sur le dessus du fût ; insérer la tête de tirage.

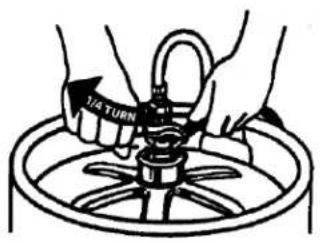

2. Faire tourner la poignée de

tête de tirage d'un quart de tour dans le sens des aiguilles d'une montre ; la tête de tirage est désormais fixée au fût.

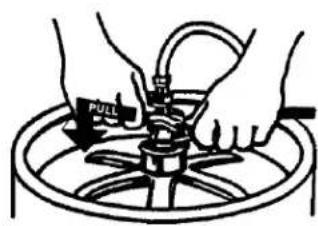

3. Tirer la poignée de tirage et

appuyer pour ouvrir les ports de bière et de CO

dans le fût. Le fût est désormais branché.

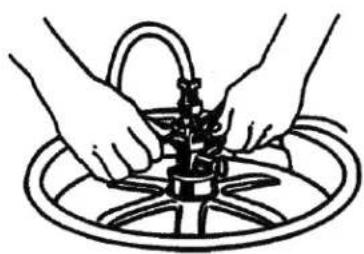

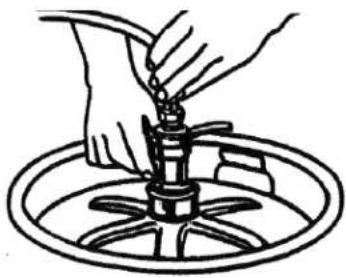

1. Aligner les tenons sur la

tête de tirage avec le logement des tenons sur le dessus du fût ; insérer la tête de tirage.

2. Faire tourner la manette de

tête de tirage d'un quart de tour dans le sens des aiguilles d'une montre ; la tête de tirage est désormais fixée au fût.

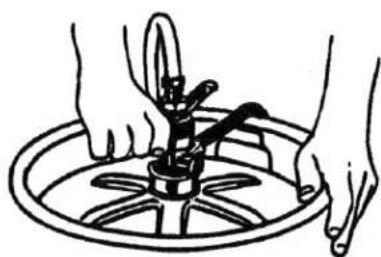

3. Ouvrir et fermer la poignée du

robinet d'un quart de tour dans le sens des aiguilles d'une montre pour ouvrir les ports de bière et de CO

dans le fût. Le fût est désormais branché. COUPLEUR DE FÛT DE TYPE À LEVIER (Branchement convenant à la majorité des marques américaines) COUPLEUR DE FÛT DE TYPE À OREILLES EN OPTION (Branchement convenant à la majorité des marques américaines) INSTALLATION

DISTRIBUTEUR DE BIÈRE

CONTRÔLE DE TEMPÉRATURERéglez initialement le bouton de réglage du froid au milieu. Attendezau moins deux heures puis réglez-le à la température qui vousconvient. Plus le nombre sélectionné est élevé, plus la température estbasse (Fig. 02).Le bouton de contrôle de la température se trouve au bas, à l'avant del'armoire, juste derrière l'ouverture carrée près du milieu de la grille deventilation.INSTRUCTIONS DE DÉCONGÉLATION(le cas échéant)N’utilisez jamais de racloir ou autre outil pouvant égratigner ou percerla plaque de refroidissement. Suivez les instructions ci-dessous en casd'accumulation d'un demi-centimètre ou plus de gel;1. Débranchez le cordon d'alimentation et réglez le bouton de réglage dufroid à « OFF ».2. Videz le contenu.3. Placez des récipients d'eau chaude sur la tablette sous la plaque derefroidissement si vous désirez accélérer la décongélation.Remarque :Placez un chiffon propre sous les récipients pour éviter que la tablette de verre n'éclate.4. Essuyez l'intérieur et replacez le contenu.5. Branchez le cordon d'alimentation à la prise.6. Réglez le bouton de contrôle de température au niveau désiré.AIDEZ À ÉVITER DES TRAGÉDIES. . . Chaque année des enfants meurent parce qu'ils se cachent à l'intérieur d'un produit de réfrigération mis au rebut, restent coincés à l'intérieur et suffoquent. Prenez les mesures de précaution nécessaires pour éviter de telles tragédies en enlevant la porte ou en la condamnant à l'aide de ruban adhésif ou d'une chaîne. TOUS LES MODÈLES DE RÉFRIGÉRATEURTous les modèles de réfrigérateur décongèlent automatiquement la plaque de refroidissement chaque foisque le compresseur est arrêté. Il n'est pas nécessaire d'effectuer une décongélation manuelle.Fig. 17

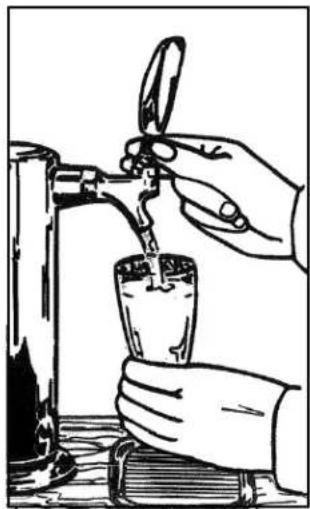

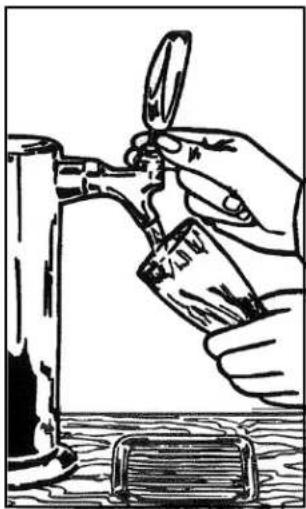

1. Commencer avec un

verre à bière propre qui aura été mouillé dans de l'eau froide. Placer le verre à une angle de 45º, un pouce en dessous du robinet. Ne pas laisser le verre toucher le robinet. Ouvrir complètement le robinet.

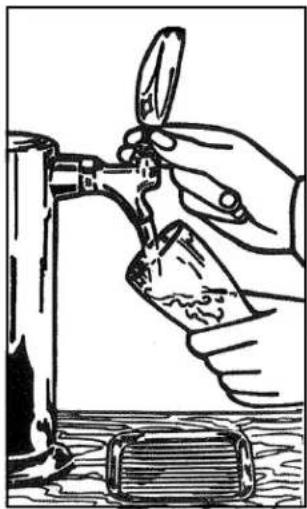

2. Une fois que le verre

est à demi plein, remettre progres- sivement le verre dans une position verticale.

restante couler droit dans le centre et ce, pour garantir un dégagement approprié de CO

produisant une mousse de 3/4” à 1”.

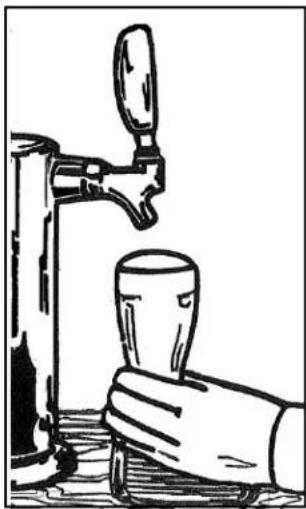

4. Fermer le robinet

complètement et rapidement.

TIRER UN VERRE DE BIÈRE

Condensateur La bobine du condensateur sous l'armoire (appareils à air pulsé) n'a pas besoin d'être nettoyée fréquemment. Un bon refroidissement dépend d'une ventilation adéquate de la bobine du condensateur. Assurez-vous que les ouvertures d'air dans la partie avant inférieure de l'armoire ne sont pas obstruées par quoi que ce soit. Au moins une ou deux fois par an, dévissez la grille sur la partie avant inférieure de l'armoire et nettoyez la charpie et la saleté de la bobine du condensateur à l'aide d'une brosse ou d'un aspirateur pour assurer le bon rendement de l'appareil. Armoire L'armoire en acier inoxydable peut être lavée avec de l'eau et un savon doux puis bien rincée à l'eau claire. N’utilisez jamais de poudres à récupérer abrasives. Intérieur et joint de porte Lavez le compartiment intérieur avec un savon doux et de l'eau. Mélangez deux cuillères à soupe de bicarbonate de soude avec 1 litre d'eau tiède. N'utilisez pas de poudres abrasives, de solvants, de dissolvant pour vernis ou de détergent non dilué. Intérieur Il est important de conserver l'intérieur du réfrigérateur/de la tireuse de bière propre pour éviter toute contamination des aliments pendant l'entreposage. La quantité et le type d'aliments entreposés déterminent la fréquence du nettoyage (idéalement une fois par semaine ou toutes les deux semaines) du réfrigérateur. Retirer les clayettes de l'élément et la porte. Laver les clayettes et les bacs à l'eau chaude et avec un détergent ; rincer à l'eau et sécher avant de remettre en place. Laver le compartiment intérieur à l'eau savonneuse. Essuyer les surfaces intérieures à l'eau chaude et avec un détergent ou du bicarbonate de soude dissous dans de l'eau chaude (ajouter une cuillère à café de bicarbonate de soude pour 500 ml d'eau). Ne pas utiliser de poudre abrasive, de solvant, de nettoyant de vernis, de chiffons abrasifs, de nettoyants au parfum et à l'odeurs forts ni de détergent dilué sur aucune partie du réfrigérateur ou de la tireuse de bière. Rincer à l'eau propre. Pour éliminer les odeurs de « réfrigérateur rances », ajouter quelques gouttes d'essence de vanille ou de vinaigre à l'eau avant de nettoyer. Extérieur – Porte extérieure en acier inoxydable Il est important, lors du nettoyage de la surface de porte extérieure du réfrigérateur ou de la tireuse de bière, de n'utiliser que du détergent à vaisselle liquide, dissous dans de l'eau chaude. Essuyer la porte à l'aide d'un chiffon propre, non pelucheux. L'emploi de tout nettoyant abrasif ou pour acier inoxydable et de tout solvant endommagera la surface de la porte. Autres surfaces extérieures et joint de porte Nettoyer toutes les autres surfaces extérieures à l'eau chaude et avec un détergent. Le cas échéant, nettoyer le joint de porte magnétique à l'aide d'une brosse à dents usagée, du détergent et de l'eau chaude. Intérieur – Clayettes en verre Nettoyer à l'eau chaude et au détergent ou avec un nettoyant pour vitres. Pour nettoyer les clayettes sans les retirer de l'élément, utiliser uniquement de l'eau chaude et un détergent étant donné qu'un nettoyant pour vitres peut endommager les composants en plastique du réfrigérateur/de la tireuse de bière. Remarque importante : De nombreux produits nettoyants disponibles dans le commerce contiennent des solvants susceptibles d'attaquer les composants en plastique du réfrigérateur et de les fissurer. Il est important de n'utiliser que de l'eau chaude et une petite quantité de détergent à vaisselle liquide sur tous les composants en plastique à l'intérieur et à l'extérieur du réfrigérateur. Éviter d'utiliser des produits nettoyants antibactériens sur l'intérieur ou l'extérieur de l'élément et ce, car ils risquent de faire rouiller les composants en métal et de fissurer les composants en plastique.16

Si le réfrigérateur est équipé d'une lumière intérieure, celle-ci emploie une ampoule de 15 W conçue pour appareils électroménagers. Pour remplacer l'ampoule, procédez comme suit :

1. Débranchez le cordon d'alimentation de la prise de courant.

2. Ouvrez la porte du cabinet et retirez les tablettes de verre.

3. Retirez les 3 vis à l'avant de la lentille à l'aide d'un tournevis cruciforme.

4. Retirez la lentille.

5. Dévissez l'ampoule existante et remplacez-la par une ampoule de 15 watts équivalente, avec culot à vis intermé-

diaire pour appareil électroménager. N'utilisez pas d'ampoules de plus de 15 W.

6. Réassemblez le tout.

Pour nettoyer le système d'éclairage, débranchez le cordon d'alimentation et laissez l'ampoule refroidir. Essuyez l'ensemble avec un linge légèrement humide. Séchez complètement avant de retrancher le cordon d'alimentation. Prenez soin de débrancher la fiche du cordon d'alimentation du réfrigérateur de la prise électrique AVANT de nettoyer le sy stème d'éclairage. À NE PAS OUBLIER. . .

1. Prévoyez une période de 24 heures avant que le réfrigérateur n'atteigne la nouvelle température que vous avez réglée.

2. Le moteur démarrera et s'arrêtera souvent. Ceci est nécessaire pour qu'il puisse maintenir la température que vous

3. Gardez votre réfrigérateur raisonnablement de niveau.

4. Débranchez le réfrigérateur avant de travailler sur tout élément du système électrique.

5. Faites attention lorsque vous balayez, passez l'aspirateur ou la lavette près de l'avant de l'appareil. La grille ou l'inter- rupteur de la lampe pourraient être endommagés. 6. Pour nettoyer l'intérieur du réfrigérateur, mélangez deux cuillères à soupe de bicarbonate de soude avec 1 litre d'eau chaude ou bien utilisez un savon doux. N'utilisez pas de nettoyants forts ni de poudre ou de tampons à récupérer.

7. Gardez votre réfrigérateur à l'abri de la lumière directe du soleil.

8. Évitez d'asperger ou d'arroser de l'eau sur ou sous le réfrigérateur.

9. Nettoyez le condensateur de votre réfrigérateur périodiquement afin de maintenir une bonne capacité de

1. Réduisez au maximum les ouvertures de porte.

2. Fermez la porte le plus vite possible.

3. Gardez les bobines au bas du réfrigérateur en état propre.

4. Si cela est pratique, réglez le bouton de température à un niveau plus élevé.

5. Ne mettez pas d'aliments chauds dans le réfrigérateur.

6. Gardez l'appareil éloigné du réchaud ou d'autres sources de chaleur.17

Si le réfrigérateur ou la tireuse de bière sont éteints pour une raison quelconque, patienter 10 minutes avant de les remettre en marche. Ceci permettra aux pressions du système de réfrigération de s'équilibrer avant de se remettre en marche. DÉPLACEMENT DU RÉFRIGÉRATEUR OU DE LA TIREUSE DE BIÈRE ■ Éteindre l'appareil et le débrancher du point d'alimentation. Retirer tous les aliments. ■ Faire tourner les pieds réglables aussi loin que possible (voir page 4, Stabilité). ■ Sortir le réfrigérateur de son emplacement. Rentrer le cordon d'alimentation et fermer les portes avec du ruban aut ocollant. Attacher les clayettes en place avec du ruban autocollant. Si l'élément doit être penché ou couché, lecoucher soigneusement sur son côté (le côté droit quand vu du devant). ■ Mettre dans son nouvel emplacement et installer. Si l'appareil est resté sur son côté pendant une durée quelconque, le laisser en position verticale pendant au moins 12 heures avant de le mettre en marche. REMISAGE DU RÉFRIGÉRATEUR OU DE LA TIREUSE DE BIÈRE ■ Lors du remisage de l'appareil nettoyé, laisser la porte ouverte et ce, pour permettre à l'air de circuler et pour empêcher tout dépôt de bactéries et de moisissures. ■ Avant de l'utiliser à nouveau, bien nettoyer avec une solution d'eau chaude et de bicarbonate de soude (ajouter 1 cuillère à café de bicarbona te de soude pour chaque pinte [500 ml] d'eau). Rincer à l'eau propre. VACANCES ■ Il est recommandé de laisser le réfrigérateur/la tireuse de bière fonctionner lorsque l'on est en vacances et ce, pour éviter la formation de moisissure et d'odeurs. ATTENTION ! Ne jamais transporter un réfrigérateur sur son dos ou son côté sur une distance quelconque et ce, pour éviter d'endommager les composantes du système de refroidissement.18 DÉPANNAGE

PROBLÈME CAUSE POSSIBLE/SOLUTIONS

Présence d'odeur dans l'armoire L'intérieur a besoin d'être nettoyé Fonctionnement bruyant L'armoire n'est pas de niveau Lame de ventilateur endommagée / appelez un technicien L'armoire vibre L'armoire n'est pas de niveau Lame de ventilateur endommagée / appelez un technicien La lumière de l'armoire ne fonctionne pas (fonctionnalité en option) Ampoule brûlée Contacteur d'ouverture de porte e / appelez un technicien L'appareil ne fonctionne pas Bouton de contrôle de température éteint (OFF) Cordon d'alimentation non branché Pas de courant au niveau de la prise électrique Fusible de la maison grillé L'appareil fonctionne trop longtemps La porte est ouverte trop longtemps Le niveau de température est trop froid Le condensateur a besoin d'être nettoyé Accumulation de vapeur d'eau à l'intérieur La porte est ouverte trop souvent La porte est ouverte trop longtemps Un temps chaud et humide augmente l'effet de condensation Accumulation de vapeur d'eau sur la surface extérieure Un temps chaud et humide augmente l'effet de condensation. La vapeur d'eau disparaît à mesure que l'humidité faiblit. Contrôle mal réglé Intérieur trop chaud/trop froid Contrôle mal réglé Thermomètre défectueux Le condensateur a besoin d'être nettoyé La fuite d'air dans l' appareil19

La bière, quand elle est tirée, n'est que mousse, ou il y a trop de mousse et pas suffisamment de bière liquide. Bière mal tirée Détendeur boursouflé Réglage de pression appliquée trop élevé Points chauds dans la conduite Utilisation d'une conduite de bière non isolée Tirages de bière trop longs pour obtenir un refroidissement approprié Branchement dans un fût chaud (doit être entre 34 et 38 ºF) Mauvais fonctionnement du système de refroidissement Nœuds, entailles, torsions et autres obstructions dans la conduite Robinets en mauvais état, sales ou usés

La bière dans le verre paraît louche, pas claire. Bière congelée ou pratiquement congelée Bière ancienne Bière a été réfrigérée pendant longtemps Verre sale Robinet sale Aliments non réfrigérés placés sur un fût froid Source d'air contaminée.

Le col mousseux disparaît rapidement ; la bière manque de sa saveur fraîche habituelle de brasserie pleine de zeste. Verres sales (pas de bière propre) Détendeur mou Réglage de pression appliquée trop bas Le CO

est coupé la nuit Source d'air contaminée (associée à l'air comprimé) Humidité dans le système d'admission d'air Bière trop froide Connexions de robinet ou de ventilation desserrées FAUX COL Grosses bulles comme du savon, le col se dissous très rapidement. La pression appliquée requise ne correspond pas à la température de la bière Petite conduite de bière dans une grande tige de robinet Conduites de bière plus chaudes que la bière dans le fût Verres secs Écoulement inapproprié

Mauvais goût Conduites de bière sales ou vieilles Robinet sale Source d'air contaminée ou non filtrée Conditions du bar non hygiéniques DÉPANNAGE PROBLÈME COURANT DE BIÈRE PRESSION20 POUR L'OBTENTION DU SERVICE DE GARANTIE : Pour le service sous garantie, contactez votre distributeur ou le Centre de service à la clientèle DCS au [phone]. Avant d'appeler, veuillez avoir les informations suivantes à portée de main :

Numéro de modèle (la plaque du numéro de série se trouve sur la paroi interne supérieure gauche).

Numéro de série (la plaque du numéro de série se trouve sur la paroi interne supérieure gauche).

Code (la plaque du numéro de série se trouve sur la paroi interne supérieure gauche).

Brève description du problème Votre satisfaction revêt la plus grande importance pour nous. Si un problème n'est pas résolu à votre entière satisfaction, veuillez communiquer avec nous par courrier. Écrivez-nous à l'adresse suivante : Fisher & Paykel Appliances, Inc. Attention : DCS Customer Care 5900 Skylab Road Huntington Beach, CA 92647 États-Unis www.dcsappliances.com

AVANT D'APPELER LE SERVICE TECHNIQUE

Consultez la section de dépannage à la page 18. SERVICE21

À l'achat d'un nouveau produit de réfrigération DCS, vous bénéficiez automatiquement d'une garantie limitée d'un an sur les pièces et la main-d'oeuvre valide dans les 48 états continentaux des États-Unis, l'état de Hawaï, la ville de Washington, DC, et au Canada. La garantie limitée est la même en Alaska sauf que vous devez payer les frais d'expédition du produit à un centre de service ou les frais de déplacement d'un technicien dans le cas d'une visite à domicile. Les produits destinés à une utilisation au Canada doivent être achetés auprès d'un distributeur canadien autorisé afin de respecter la réglementation en vigueur. Vous recevez une garantie limitée supplémentaire de quatre ans (pour un total de cinq ans) couvrant les pièces du système de réfrigération scellé (compresseur, évaporateur, condensateur, déshydrateur-filtre et tube de raccord) valide dans les 48 états continentaux des États-Unis, l'état de Hawaï, la ville de Washington, DC, et au Canada. La garantie limitée est la même en Alaska pour le système de réfrigération scellé sauf que vous devez payer les frais d'expédition du produit à un centre de service ou les frais de déplacement d'un technicien dans le cas d'une visite à domicile. FISHER & PAYKEL S'ENGAGE À : entreprendre à ses frais (pièces et main-d'oeuvre) toutes réparations du produit (sur lequel figure le numéro de série) jugé défectueux. En Alaska, vous devez payer les frais d'expédition du produit à un centre de service ou les frais de déplacement d'un technicien dans le cas d'une visite à domicile. Si nous sommes dans l'incapacité de réparer une pièce défectueuse du produit après un nombre raisonnable de tentatives, nous pourrons, à notre choix, remplacer la pièce ou le produit, ou vous rembourser entièrement le prix d'achat du produit (à l'exclusion des frais d'installation ou autres frais.) Cette garantie s'applique à l'acheteur initial et à tous les propriétaires successifs du produit dans la mesure où il s'agit d'un produit acheté pour une utilisation à domicile normale. Tout service couvert par cette garantie limitée sera assuré par Fisher & Paykel Appliances Inc. ou son agent de service DCS agréé durant les heures d'ouverture normales. QUELLE EST LA DURÉE DE CETTE GARANTIE LIMITÉE? Notre responsabilité en vertu de cette garantie limitée concernant l'intégralité du produit expire UN AN à partir de la date d'achat du produit par le premier acheteur. Notre responsabilité pour les réparations de défauts affectant le système de réfrigération scellé (compresseur, évaporateur, condensateur, déshydrateur-filtre et tube de raccord) est prolongée de QUATRE ANNÉES SUPPLÉMENTAIRES, pour un total de cinq années, à partir de la date d'achat du produit par le premier acheteur. Notre responsabilité en vertu de toute garantie implicite, y compris la garantie implicite de qualité marchande (la garantie tacite selon laquelle le produit est approprié pour un usage normal) expire également UN AN (ou une période plus longue si requis par la loi) à partir de la date d'achat du produit par le premier acheteur. Certaines juridictions ne permettent pas la limitation de la garantie implicite, il est donc possible que la limitation ci-dessus sur les garanties implicites ne s'applique pas à vous. NE SONT PAS COUVERTS PAR LA GARANTIE : A. Les appels de service n'ayant aucun rapport avec un défaut éventuel du produit. Le coût de l'appel de service sera facturé s'il se trouve que le problème n'est pas dû à un défaut du produit. Par exemple :

1. Corriger une mauvaise installation du produit.

2. Montrer comment utiliser le produit.

3. Remplacer des fusibles à domicile, réarmer les disjoncteurs, réparer les fils électriques ou la plomberie du

domicile, ou remplacer des ampoules.

4. Corriger des anomalies causées par l'utilisateur.

5. Changer la configuration du produit.

6. Modifications non autorisées du produit.

7. Bruits ou vibrations considérés comme normaux, par exemple les bruits de drain, les bruits de régénération ou

les signaux d'avertissement à l'intention de l'utilisateur. GARANTIE22 GARANTIE

8. Corriger des dommages causés par des animaux nuisibles, par exemple des rats, des coquerelles, etc.

9. Utilisé dans le cadre d'une application commerciale.

B. Défauts causés par des facteurs autres que :

1. Utilisation domestique normale ou

2. Utilisation conformément aux indications du guide d'utilisation et d'entretien du produit.

C. Défauts du produit pour cause d'accident, négligence, mauvaise utilisation, incendie, inondation ou calamité naturelle. D. Les coûts des réparations effectuées par des techniciens non autorisés ou le coût de correction de ces réparations non autorisées. E. Les frais de voyage et les frais connexes encourus lorsque le produit est installé dans un lieu à accès illimité ou restreint (déplacement par avion ou par bateau, régions géographiques isolées, etc.). F. Entretien normal recommandé par le manuel d'utilisation et d'entretien du produit. Contactez votre distributeur ou votre installateur en cas de problème d'installation. Il vous incombe d'assurer une installation électrique, une ventilation et toute autre connexion appropriées. Nous ne sommes pas responsables des dommages indirects ou accessoires (coût de réparation ou de remplacement d'autres biens endommagés parce que le produit était défectueux ou tout autre coût que vous auriez encouru parce que le produit était défectueux). Certaines juridictions interdisent l’exclusion ou la restriction de la responsabilité des dommages indirects ou accessoires; l’exclusion ou la restriction indiquée ci-dessus peut donc ne pas s'appliquer à votre cas particulier.

POUR OBTENIR DES RÉPARATIONS

Veuillez consulter le manuel d'utilisation et d'entretien. Si vous avez des questions concernant l'utilisation du produit, que vous cherchez le nom de l'agent de service DCS agréé local ou que pensez que le produit est défectueux et désirez le faire réparer dans le cadre de cette garantie limitée, veuillez contacter votre distributeur ou nous appeler au numéro suivant : (NUMÉRO SANS FRAIS) 1-888-936-7872 ou contactez-nous par l'intermédiaire de notre site Web : www.dcsappliances.com. Vous devrez peut-être présenter une preuve raisonnable de la date d'achat du produit avant de pouvoir bénéficier d'une réparation dans le cadre de cette garantie limitée. UTILISATION COMMERCIALE Cette garantie s'applique à des appareils électroménagers utilisés à domicile; elle ne couvre pas les cas d'utili- sation commerciale.

AUCUNE AUTRE GARANTIE

Cette garantie limitée constitue l'accord entier et exclusif entre vous et Fisher & Paykel Appliances Inc. en ce qui concerne tout défaut du produit. Aucun de nos employés (ou agents de service agréés) n'est autorisé à apporter des ajouts ou des modifications à cette garantie limitée. Garant : Fisher & Paykel Appliances, Inc. Si vous avez besoin d'aide au sujet de cette garantie limitée, veuillez nous appeler au numéro ci-dessus ou nous écrire à l'adresse suivante : Fisher & Paykel Appliances, Inc. Attention : DCS Customer Care 5900 Skylab Road, Huntington Beach, CA 92647 États-Unis Cette garantie limitée vous donne des droits juridiques spécifiques et vous pouvez bénéficier d'autres droits qui varient d'une juridiction à l'autre. Fisher & Paykel Appliances inc. est un fabricant de pointe d'appareils de cuisson et d'appareils spécialisés, sous les marques Fisher & Paykel et DCS.23 REMARQUE24 REMARQUE25 REMARQUEPart No. 241585 Rev. D Litho in USA 09/2008 As product improvement is an ongoing process, we reserve the right to change specifications or design without notice. Fisher & Paykel Appliances, Inc. 5900 Skylab Road, Huntington Beach, CA 92647 Customer Care: 888.936.7872 Fax: [phone] www.dcsappliances.com Nous améliorons constamment ses produits et se réserve le droit de modifier les spécifications ou la conception de ses produits sans aucun préavis.
