| Type de produit | Réfrigérateur d'extérieur |
| Modèle | RF24RE4 |
| Marque | DCS |
| Largeur | 61,6 cm (24 ¼ po) |
| Profondeur (hors porte) | 60,7 cm (23 ¾ po) |
| Profondeur (porte incluse) | 67,3 cm (26 ½ po) |
| Hauteur (réglable) | 85,7 à 88,3 cm (33 ¾ à 34 ¾ po) |
| Poids | 63,6 kg (140 lb) |
| Alimentation électrique | 115 V, 60 Hz, 15 A, circuit dédié avec mise à la terre |
| Plage de température | 1 °C à 6 °C (34 °F à 42 °F) |
| Type de commande | Électronique avec affichage numérique |
| Alarmes | Porte entrouverte, défaillance capteur, température élevée/basse |
| Éclairage intérieur | LED |
| Nombre de clayettes | 3 clayettes en porte-à-faux en acier inoxydable (1 demi-largeur perforée, 2 pleine largeur perforées) |
| Balconnets de porte | 3 balconnets (1 demi-largeur, 2 pleine largeur) |
| Matériau extérieur | Acier inoxydable |
| Dispositif antibasculement | Oui (pour installation non encastrée) |
| Dégagement avant requis | Grille frontale libre pour ventilation |
| Entretien et nettoyage | Nettoyage régulier des surfaces en acier inoxydable, grille frontale, intérieur avec savon doux |
| Pièces détachées | Remplacer les LED par un technicien qualifié |
| Garantie | 2 ans pièces et main-d'œuvre, 5 ans sur le système de réfrigération scellé |
FOIRE AUX QUESTIONS - RF24RE4 DCS
Questions des utilisateurs sur RF24RE4 DCS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice RF24RE4 - DCS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RF24RE4 de la marque DCS.
MODE D'EMPLOI RF24RE4 DCS
Instructions d'installation, d'utilisation et d'entretien
MODELS:
MODELES:
RF24RE3
RF24LE3

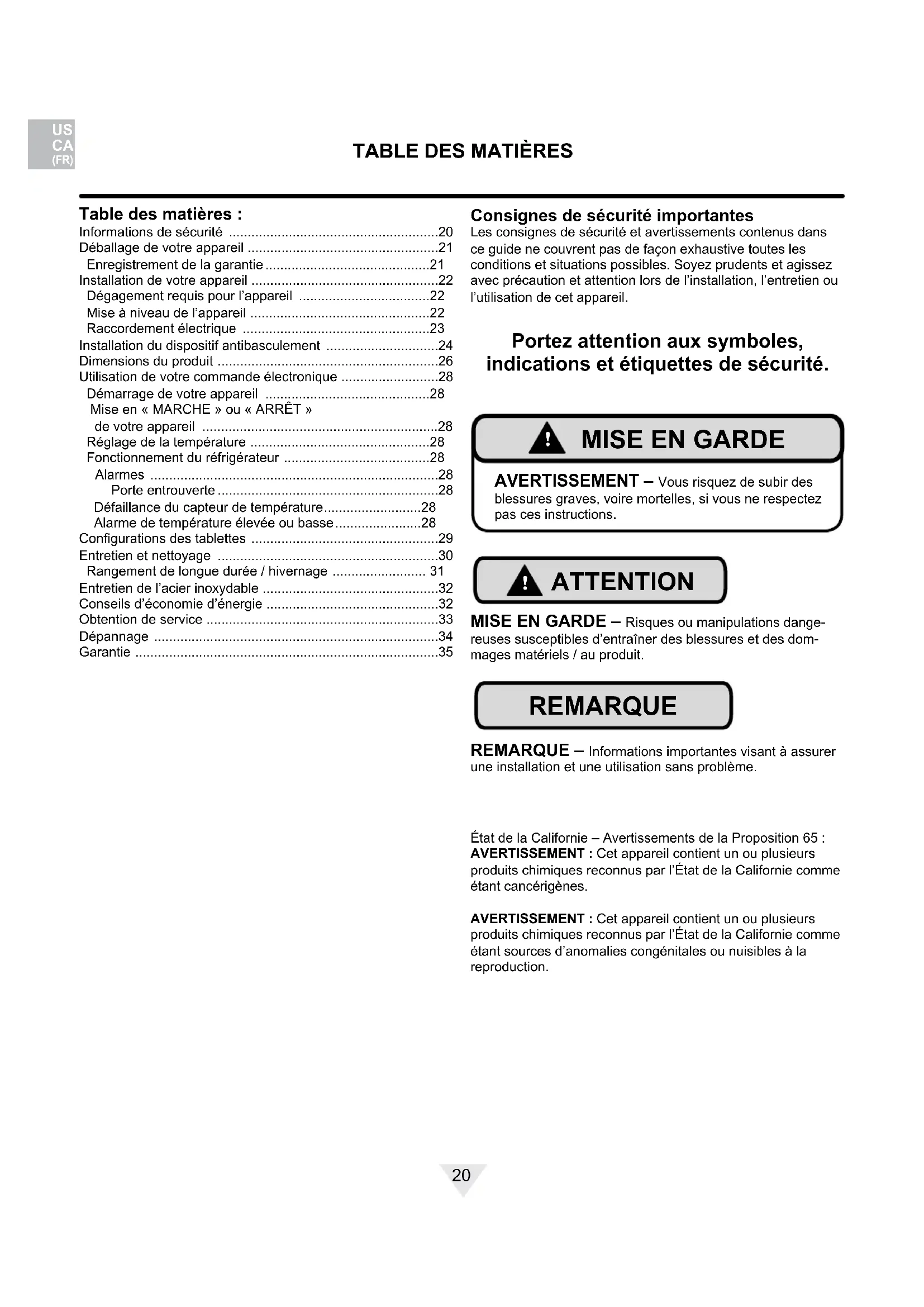

Table des matières :
Informations de sécurité 20 Déballage de votre appareil 21
Enregistrement de la garantie 21
Installation de votre appareil 22
Dégagement requis pour l'appareil 22
Mise à niveau de l'appareil 22
Raccordement électrique 23
Installation du dispositif antibasculement 24 Dimensions du produit 26 Utilisation de votre commande électronique 28
Démarrage de notre appareil 28
Mise en « MARCHE » ou « ARRET »
devoir rappareil 28
Réglage de la température 28
Fonctionnement du réfrigérateur 28 Alarmes 28 Porte entrouverte 28 Défaillance du capteur de température 28 Alarme de température élevée ou basse 28
Configurations des tablettes 29 Entretien et nettoyage 30
Rangement de longue durée / hivernage 31
Entretien de l'acier inoxydable 32 Conseils d'économie d'énergie 32 Obtention de service 33 Dépannage 34 Garantie 35
Consignes de sécurité importantes
Les consignes de sécurité et avertissements contenus dans ce guide ne couvrent pas de façon exhaustive toutes les conditions et situations possibles. Soyez prudents et agissez avec précaution et attention lors de l'installation, l'entretien ou l'utilisation de cet appareil.
Mise en GARDE
AVERTISSEMENT - Vous risquez de subir des blessures graves, VOIRE mortelles, si vous ne respectez pas ces instructions.
Attention
MISE EN GARDE - Risques ou manipulations dangereuses susceptibles d'entraîner des blessures et des dommages matériels / au produit.
Remarque
REMARQUE - Informations importantes visant à assurer une installation et une utilisation sans problème.
État de la Californie – Avertissements de la Proposition 65 : AVERTISSEMENT : Cet appareil contient un ou plusieurs produits chimiques reconnus par l'État de la Californie comme étant Cancérigènes.
AVERTISSEMENT : Cet app sources d'anomalies congénitales ou nuisibles à la reproduction.
RISQUE de poids excessif
Assurez-vous d'être au moins deux personnes pour déplacer le produit. Le non-respect de cette consigne peut entraîner des blessures.
Retirez l'emballage intérieur
Votre appareil a été emballé en veillant à ce que toutes les pièces risquant d'être endommagées lors du transport soient fixées solidement. Retirez tous les matériaux d'emballage intérieurs et tous les rubans adhésifs qui maintiennent les composants internes en place. Le manuel du propriétaire est inclus à l'intérieur du produit, dans un sac de plastique avec la carte d'enregistrement de garantie et les autres accessoires.
Important
Conservez la boîte et les matériaux d'emballage jusqu'à ce que vous terminiez l'inspection minutieuse de votre appareil pour vous assurer qu'il est en bon état. En cas de dommage, l'emballage sera requis comme preuve d'endommagement causé lors du transport. Veuillez ensuite mettre au rebut de manière responsable tous les éléments d'emballage.
Mise en GARDE
AVERTISSEMENT - Jetez les sacs de plastique qui peuvent représenter un risque de suffocation.
Remarque à l'intention du client
Cette marchandise a été soigneusement emballée et inspectée avant de quitter notre usine. Le détaillant assume la responsabilité de la livraison au moment de l'acceptation de la marchandise. Toute réclamation pour perte ou dommage encouru lors du transport doit être présentée au détaillant.
Remarque
NE RENVOYEZ AUCUNE MARCHANDISE ENDOMMAGEE AU FABRICANT - DEPOSEZ VOTRE RECLAMATION AUPRÉS DU DÉTAILLANT.
Attention
Si l'appareil a été expédié, déplacé ou entropéos dans une position autre que verticale pendant une durée quelconque, laissez l'appareil en position verticale pendant au moins 24 heures avant de le brancher. Cela permettra à l'huile de retourner au compresseur. Le fait de brancher l'appareil immédiatement pourrait endommager les pièces internes.
Un message à l'intention de nos clients
Nous vous remercions d'avoir choisi ce réfrigérateur d'extérieur DCS. Nous avons élaboré ce Guide d'installation, d'utilisation et d'entretien dans le but d'expliquer les fonctions uniques de cet appareil. Ce guide contient des informations très utiles sur la façon ajustée d'installer, de faire fonctionner et d'effectuer l'entretien de votre nouvel appareil afin de pouvoir en profiter en toute sécurité pendant de nombreuses années.
Si vous avez des questions au sujet de ce produit, communiquez avec un représentant du service à la clientèle DCS par téléphone :
1-888-936-7872, ou par courriel :
REMARQUE: Veuillez noter le numéro de modulo, le code et le numéro de série sur cette page pour référence ultérieure (la plaque signalétique se trouve sur la paroi interne, dans la partie supérieure gauche).
NUMERO DE MODELE:
CODE:
NUMERO DE SÉRIE :
REMARQUE: Inspectez le produit pour vous assurer qu'aucun dommage n'a été causé lors de l'expédition. En cas de dommage, communiquez avec l'expéditeur pour effectuer une demande d'indemnisation. DCS par Fisher & Paykel n'est pas responsable des dommages causés lors de l'expédition.
NE METTEZ PAS au rebut les matériaux d'emballage (boîte, palette, sangles) avant d'avoir terminé l'inspection de l'appareil.
Avertissement - aidez à prévenir les accidents
Les risques d'emprisonnement et de suffocation des enfants sont des problèmes toujours présentés. Les réfrigerateurs mis au rebut ou abandonnés sont toujours dangereux, même s'ils sont laissés sans surveillance pendant quelques heures seulement.
Si vous nevezmettre au rebut votre ancien réfrigerateur, veuillez suivre les instructions ci-dessous pour éviter les accidents. Si vous nevez mettre au rebut votre ancien réfrigerateur, veuillez suivre les instructions ci-dessous pour éviter les accidents.
Avant de mettre au rebut votre ancien réfrigerateur ou congélateur :
- Retirez les portes ou les tiroirs.
- Laissez les tablettes en place afin d’éviter que les enfants puissent facilement pénétrer à l’intérieur.
Sélection de l'emplacement
Un emplacement adéquat permet d'assurer le fonctionnement optimal de votre appareil. Nous recommandons un emplacement éloigné des sources de chaleur, où l'appareil ne sera pas exposé à un ensoleillement direct. Pour assurer le fonctionnement de votre produit selon les spécifications, la plage de température recommandée à l'emplacement d'installation est de 55 à 115 °F (13 à 46 °C).
Dégagement requis pour l'appareil
La partie avant inférieure de l'appareil nécessite une ventilation adecquate. Gardez cette zone ouverte et libre de toute obstruction. Les armoires adjacentes et le comptoir peuvent être installés autour de l'appareil, à condition que la grille frontale ne soit pas obstruée.
Grille frontale
N'obstruez pas la grille frontale. Les ouvertures de la grille frontale permettent à l'air de circuler dans l'échangeur de chaleur du condensateur. Toute obstruction de cette circulation d'air entraînerait une utilisation d'énergie accrue et une perte de puissance du système de refroidissement. Pour cette raison, il est important que cette zone ne soit pas obstruée et que les ouvertures de la grille demeurent propres (voir Figure 1). L'utilisation d'une grille fabriquée sur mesure n'est pas recommandée, car cela pourrait limiter la circulation d'air.
Figure 1
Pattes de nivellement
Les pattes de nivellement dans les coins avant et arrière de l'appareil doivent être réglées de manière à ce que l'appareil repose fermement au sol, en étant au niveau de droite à gauche et d'avant en arrière. La hauteur hors tout de l'appareil peut être ajustée entre la hauteur minimum, 33% po (85,7~cm), en visant la patte de nivellement (sens horaire ), et la hauteur maximum, 34% po (88,3~cm) en dévissant la patte de nivellement (sens antihoraire ).
Pour régler les pattes de nivellement, placez l'appareil sur une surface solide et protégez le plancher pour éviter de causer des égratignures sous les pattes. Avec l'aide d'une autre personne, inclinez l'appareil vers l'arrière pour accéder aux pattes de nivellement avant. Élevez ou abaissez les pattes à la hauteur requise en les tournant. Répétez cette procédure à l'arrière en inclinant l'appareil vers l'avant, en faisant preuve de prudence. Sur une surface de niveau, vérifiez si l'appareil est bien de niveau et ajustez-le si nécessaire.

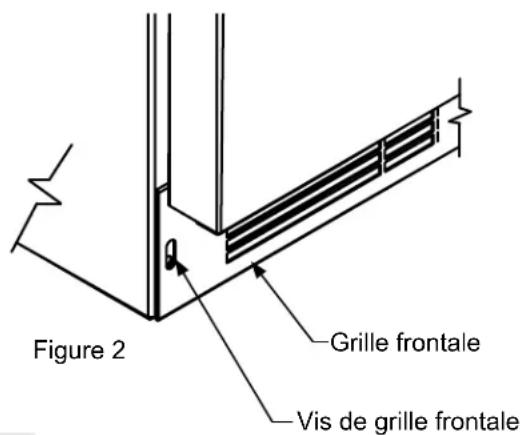

Il est possible de desserrer les vis de la grille frontale afin d'ajuster cette dernière à la hauteur souhaitée. Une fois l'ajustement terminé, serrez les deux vis de la grille frontale. (Voir Figure 2).
Figure 3
Figure 4
Figure 5
Risque de choc électrique
- N'utilise aucune rallonge avec cet appareil. Cela peut s'avérer dangereux et risque de compromettre le fonctionnement du produit.
- Cet appareil ne doit en aucun cas être raccordé à une alimentation électrique qui n'est pas mise à la terre.
- Ne retirez pas la broche de mise à la terre du cordon d'alimentation. (Voir Figure 3).
- N'utilisez aucun adaptateur. (Voir Figure 4).
- N'élaboussze ou n'arrosez pas l'appareil avec un boyau. Cela pourrait causer un short électrique risquant d'entraîner des blessures graves ou mortelles.
Raccordement électrique
Un circuit dédié de 115 volts, 15 ampères avec mise à la terre est requis.
Ce produit est équipé en usine d'un cordon d'alimentation muni d'une fiche à trois broches avec mise à la terre. Cette fiche doit être branchée dans une prise avec mise à la terre de type correspondant et conforme au Code national de l'électricité, ainsi qu'aux codes et règlements locaux en vigueur (voir Figure 5). Si le circuit ne compte pas de prise avec mise à la terre, le client à la responsabilité et l'obligation de faire installer une prise d'alimentation ajustée. La brochure de mise à la terre ne doit en aucun cas être coupée ou retirée.
Remarque
Les disjoncteurs différentiels de fuite à la terre (DDFT) sont sujets aux déclenchements indésirables entraînant une mise en arrêt de l'appareil. Les DDFT ne sont généralement pas utilisés sur les circuits avec des équipements devant fonctionner sans surveillance pendant de longues périodes, à moins que cela ne soit nécessaire pour assurer la conformité aux codes de construction et règlements locaux.
Mise en GARDE
TOUS LES APPAREILS PEUVENT BASCULER ET AINSI CAUSER DES BLESSURES.
- INSTALLLEZ LA PIECE DE FIXATION ANTIBASCULEMENT FOUNIE AVEC L'APPAREIL.
- SUIVEZ LES INSTRUCTIONS
- CI-DESSOUS.
Figure 6
Mise en GARDE
Si votre réfrigerateur n'est pas installé sous un comptoir (non encastré), vous devez utiliser un dispositif antibasculment installé conformément à ces instructions. Si le réfrigerateur est déplacé de son emplacement pour une raison quelconque, assurez-vous que le dispositif s'emboîte correctement avec la pièce de fixation antibasculment lorsque vous réinstallez le réfrigerateur à son emplacement initial. Si le dispositif n'est pas correctement emboîté, le réfrigerateur risque de basculer et d'entraîner des dommages matériels ou des blessures.
Remarque
Lors de l'installation sur un plancher en béton, des fixations pour béton sont requises (non comprises avec l'ensemble antibasculement).
Attention
Les revêtements de sol doivent être protégés à l'aide de matériaux appropriés pour éviter les dommages lors du déplacement de l'appareil.

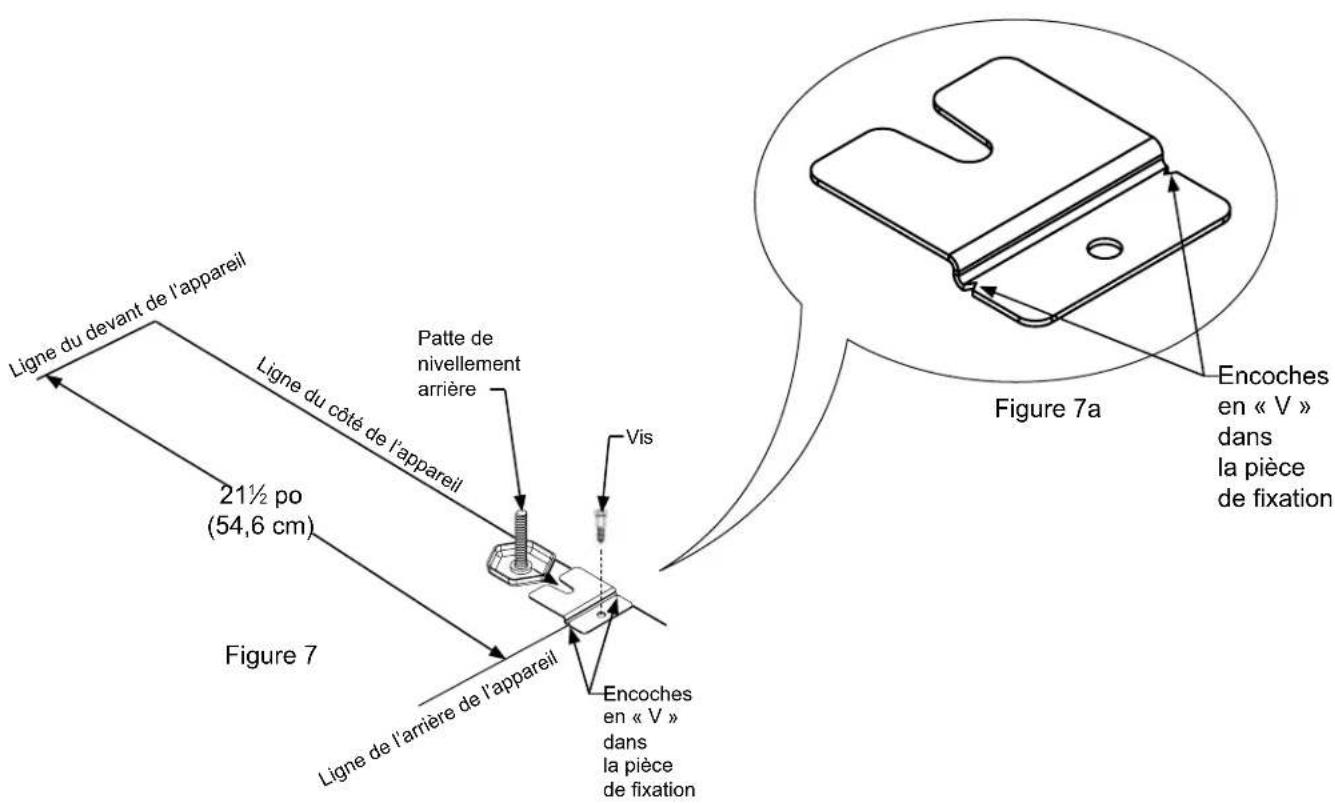

Installation avec fixation au plancher
La pièce de fixation antibasculement doit être située sur le plancher, dans le coin arrêté gauche ou droit du réfrigerateur, comme illustré dans la Figure 6.
Instructions étape par étape pour localiser la position de la pièce de fixation :
1) Choisissez l'endroit où vous souhaitez placer le réfrigérateur. Glissez-le en place, en veillant à ne pas endommager le plancher et en laissant un dégagement de 1 po (2,5 cm) à partir du mur arrière afin de laisser de l'espace pour la pièce de fixation antibasculement. 2) Élevez les pattes de nivellement arrière d'environ 14 po (6 mm) afin de permettre l'emboitement avec la pièce de fixation antibasculement. Mettez l'appareil de niveau en réglant toutes les pattes de nivellement, au besoin. Tournez la patte de nivellement dans le sens des aiguilles d'une montre pour abaisser l'appareil, ou dans le sens inverse pour l'élever. 3) Assurez-vous de placer le réfrigérateur à l'endroit souhaité, puis marquez sur le plancher le coin correspondant aux parties arrière et latérale de l'appareil, à l'endroit où la pièce de fixation antibasculement sera installée. Si l'installation ne permet pas de marquer le coin arrière de l'appareil, tracez des lignes temporaires sur le plancher pour marquer le coin avant de l'appareil, en excluant la porte. Glissez le réfrigérateur hors de son emplacement. À partir de la ligne-temporaire, prolongez la ligne de paroi latérale de 2112 po (54,6~cm) vers l'arrière, comme illustré dans la Figure 7. 4) Alignez la pièce de fixation antibasculement sur les marques tracées sur le plancher, de manière à ce que le côté de la pièce de fixation soit aligné avec le côté de la marque de l'appareil et que les encoches en « V » sur la pièce de fixation antibasculement soient alignées avec l'extrémité de la ligne de 21 12 po (54,6 cm) (ligne correspondant à l'arête de l'appareil). 5) Fixez la pièce de fixation antibasculement au plancher en utilisant la vis fournie. (Voir Figure 7). 6) Replacez l'appareil sur son emplacement, en vous assurant que la patte de nivellement arrière glisse sous la pièce de fixation antibasculement qui s'emboite dans la fente.
Remarque
Lorsque la pièce de fixation antibasculement montée au plancher est utilisée, la hauteur d'ajustement minimum de l'appareil augmente de 9 mm.

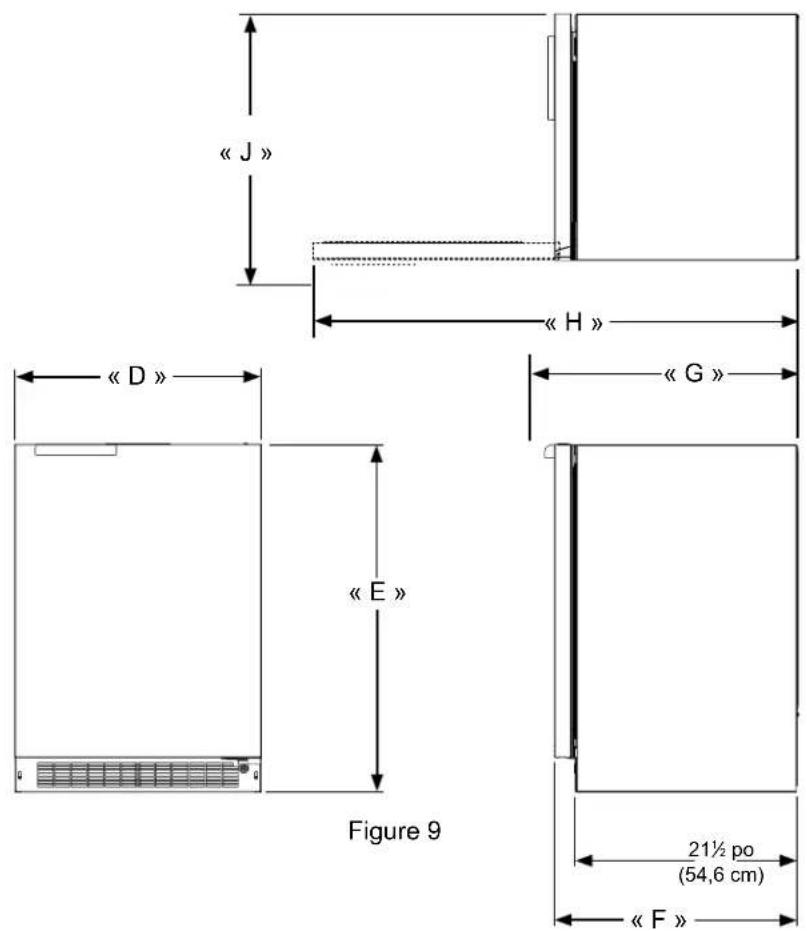

| DIMENSIONS DE L'OUVERTURE DIME | INSIONS DE L'APPAREIL | ||||||||
| MODELE « A » | « B » « C » « D » | E » « F » « G » « H » | « J » | ||||||
| RF24RE3 | 24¼ po (61,6 cm) | 23¾ po (60,7 cm) | 33¾ po à 34¾ po (85,7 à 88,3 cm) | 23½ po (60,2 cm) | 26½ po (66,6 cm) | 46½ po (117,9 cm) | 26¼ po (66,7 cm) | ||
| RF24LE3 | 24½ po (62 cm) (avec ensemble de gamitures laterales DCS en option) | **34 po à 35 po (86,4 à 88,9 cm) | * | ||||||
S'il est nécessaire de gagner de l'espace à l'intérieur de l'ouverture, vous pouvez découper un trou dans l'armoire adjacente afin d'y passer le cordon d'alimentation pour l'acheminer à une prise de courant. Une autre façon d'augmenter la profondeur d'ouverture disponible est d'encastrer la prise de courant dans le mur adjacent afin de récupérer l'épaisseur de la fiche du cordon d'alimentation. La profondeur de l'ouverture peut varier selon chaque installation. Pour encastrer la totalité de la porte, la dimension « F » avec 1 po (2,5 cm) supplémentaire est requise pour l'épaisseur de la fiche du cordon d'alimentation. * L'ouverture minimale requise doit être supérieure à la hauteur ajustée de l'appareil. *** Un circuit dédié de 15 ampères avec mise à la terre est requis. Respectez tous les codes locaux du bâtiment lors de l'installation du raccordement électrique et de l'appareil.
| DONNÉES DU PRODUIT | ||
| MODELE | ALIMENTATION REQUISE*** | POIDS DU PRODUIT |
| RF24RE3 | 115 V/60 Hz/15 A | 140 lb |
| RF24LE3 | (63,6 kg) | |
Mise en GARDE
La pièce de fixation antibasculement montée au plancher doit être installée pour les applications non encastrées. Non requis pour les applications encastrées.
Figure 10 Gros plan de la commande
Démarrage de votre réfrigérateur
Branchez le cordon d'alimentation du réfrigerateur dans une prise de courant. Votre réfrigerateur commencera refroidir après sa mise sous tension.
Si votre réfrigerateur ne démarre pas, vérifiez s'il est mis en marche et si la température régée est suffisamment froide.
Mise en MARCHE ou arrêt de votre réfrigérateur
Lorsque le réfrigerateur est en marche, sa température est indiquée sur l'afficheur. Pour éteindre le réfrigerateur, maintenez la touche « ON/OFF » (« MARCHE/ARRÊT ») enfoncée pendant trois secondes. « OFF » (« ARRÊT ») apparaitra sur l'afficheur.
Lorsque le réfrigerateur n'est pas en marche, « OFF » apparait sur l'afficheur. Pour mettre en marche le réfrigerateur, maintenez la touche « ON/OFF » enfoncée pendant trois secondes. La température du réfrigerateur sera indiquée sur l'afficheur.
Réglage de la température
Pour régler la température du réfrigerateur, maintenez la touche « SET » (« RÉGLAGE ») enfoncée. Lorsque vous appuyez sur la touche « SET », l'afficheur indique la température réglée. Tout en maintenant la touche « SET » enfoncée, appuyez sur la touche « WARMER » (« PLUS CHAUD ») ou « COLDER » (« PLUS FROID ») pour régler la température.
Fonctionnement du réfrigérateur
La plage de température disponible du réfrigérateur est de 34 à 42°F (1 à 6°C).
Votre réfrigérateur peut prendre jusqu'à 24 heures pour atteindre la température souhaitée. Cette durée dépend de la quantité de contenu et de la fréquence d'ouvertures et de fermetures de la porte.
Pour de meilleurs résultats, laissez le réfrigérateur atteindre la température réglée avant de charger le contenu. Une fois le contenu en place, laissez la température se stabiliser pendant au moins 48 heures avant d'apporter des modifications à la température réglée.
Alarmes
La fonction d'affichage numérique permet le suivi du fonctionnement de votre réfrigerateur et vous avise à l'aide d'une série d'alarmes sonores et visuelles.
- Alarme de porte entrouverte : Si la porte est laissée ouverte pendant plus de cinq minutes, l'alarme retentit à des intervalles
d'une seconde. Le panneau d'affichage clignotera en indiquant « do » et le voyant DEL situé dans le coin supérieur gauche de l'afficheur s'allumera sous « Alarm » (« Alarme »). L'alarme s'arrête dès que la porte est refermée.
- Défaillance du capteur de température : Si le contrôle détecte que le capteur de température ne fonctionne pas correctement, une alarme
Défaillance du capteur de température : Une alarme retentira à des intervalles d'une seconde. « E1 » clignotera sur le panneau d'affichage et le voyant DEL situé dans le coin supérieur gauche de l'afficheur s'allumera sous « Alarm »
- Alarme de température élevée ou BASSE : Si votre appareil atteint une température inacceptable par rapport à votre réglage, l'alarme retentira à des intervalles d'une (1) seconde. Le panneau d'affichage clignotera en indiquant « Hi » (« Élevée ») ou « Lo »
(« Basse »), selon le problème, et le voyant DEL situé dans le coin supérieur gauche de l'afficheur s'allumera sous « Alarm » (« Alarme »). Cette alarme signale une variation de température du compartiment de 10 degrés ou plus par rapport à votre réglage, pendant plus de 1 heures. L'alarme retentira jusqu'à ce que le problème soit corrigé.
Remarque
Lors du démarrage initial de l'appareil, l'alarme de température élevée pourrait rester allumée jusqu'à ce que la température intérieure atteigne votre température réglée. L'alarme de température élevée peut également s'activer lors de l'ouverture de la porte pendant une période prolongée (par exemple, nettoyage ou alarme de porte entrouverte), d'une utilisation fréquente ou du chargement de produits tièdes. Après le déclenchement d'une alarme de température élevée, vérifiez tous les aliments périssables pour vous assurer qu'ils sont toujours propres à la consommation.
Mise en sourdine de l'alarme
Appuyez sur n'importe quelle touche pour mettre en sourdine l'alarme sonore.
Remarque
Cette action met en sourdine l'alarme uniquement. Si la cause ayant déclenché l'alarme est toujours présente, le code d'alarme continuera de clignoter avec émission d'un rappel sonore de 20 secondes toutes les 60 minutes.
Conseils et suggestions pour le chargement
Votre appareil est équipé d'un système de tablettes en porta-faux procurant une flexibilité optimale pour l'ajustement et la personnalisation des dispositions de tablettes illustrées ci-dessous.
Modèles de 24 po (61 cm) de large :

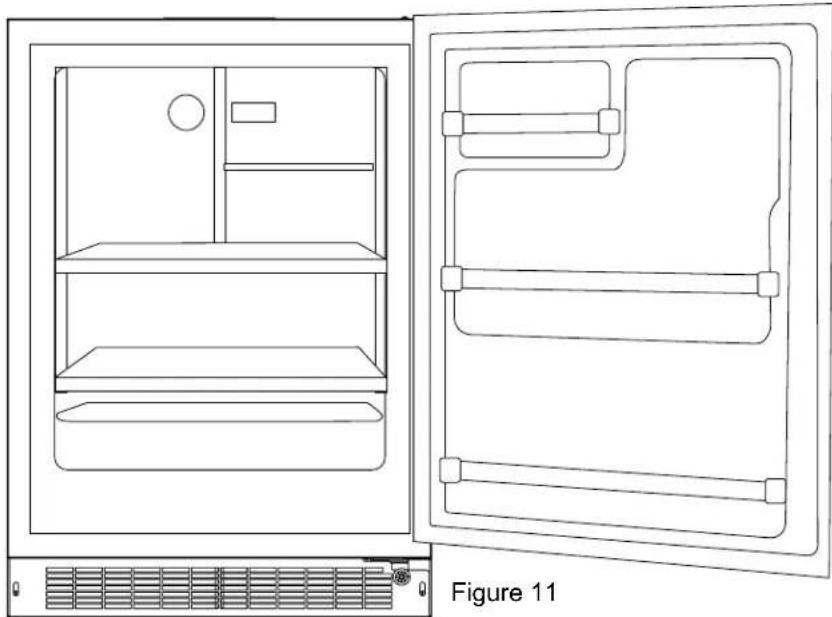

Avec porte-plats. Figure 11.
Votre produit est fourni avec :
1 tablette en porte-à-faux demi-largeur perforée en acier inoxydable. 2 tablettes en porte-à-faux pleine largeur perforées en acier inoxydable. 1 étagère de rangement demi-largeur pour la porte. 2 étagères de rangement pleine largeur pour la porte.

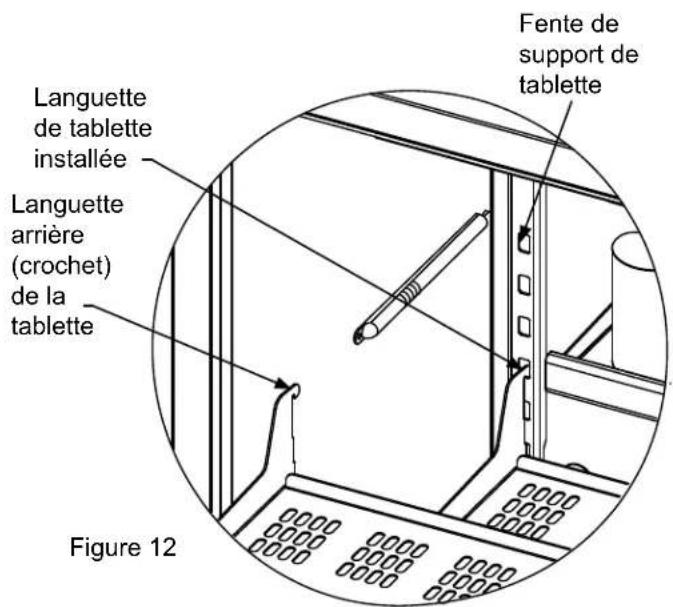

Pour ajouter ou retirer une tablette
Retirez les produitsrangés sur la tablette. Ne tentez pas de retirerer une tablettechargeede l'appareil. Saisissezle devant de la tabletteavecles deux mains, faites pivoterle devant vers le haut, puis soulevezvers l'extérieur.(VoirFigure11). Pour installer une tablette, inserezla tablette dansl'appareil et placez les crochets supérieurs dans les fentes de support de tablette, puis abaissezla tablette de manierea ce que les*crochets s'inserent dans les fentes.
Attention
Ne tentez jamais de déplacer une tablette chargée ; retirez tous les articles de la tablette avant de la déplacer. Utilisez les deux mains pour déplacer la tablette.
Attention
Assurez-vous que la tablette en porte-à-faux est solidement installée sur les supports de tablette en appuyant sur celle-ci avant de charger les articles.
Grille frontale
Assurez-vous que rien n'obstrue les ouvertures de circulation d'air requises à l'avant de l'appareil. Au moins une ou deux fois par année, utilisez une brosse ou un aspirateur pour nettoyer les débris et la saleté de la zone de grille frontale (voir page 22).
RISQUE D'ÉLECTROCUTION: Déconnectez l'appareil de l'alimentation électrique avant de le nettoyer avec de l'eau et du savon.
Bati
Le bati en acier inoxydable peut être lavé avec de l'eau et un savon doux, puis bien rincé avec de l'eau propre. Voir « Entretien de l'acier inoxydable » à la page 32.
Intérieur
Lavez le compartiment intérieur avec de l'eau et un savon doux. N'utilisez PAS de nettoyant abrasif, de solvant, de nettoyant à poli ou de détergent non dilué.
Entretien de l'appareil
- Évitez de vous appuyer contre la porte, car cela pourrait déformer les charnières ou faire basculer l'appareil.
- Agissez avec prudence lorsque vous balayez, nettoyez à l'aspirateur ou passez la serpillière à proximité du devant de l'appareil. Vous pourriez endommager la grille.
- Nettoyez périodiquement l'intérieur de l'appareil, au besoin.
En cas de panne de courant
Lorsqu'une panne de courant survient, essayez de résoudre le problème dès que possible. Évitez d'ouvrir la porte inutilement pendant la panne pour ne pas affecter la température de l'appareil.
Remplacement des lampes
Tous les modèles sont munis de lampes à DEL servant à éclairer l'intérieur de l'appareil. Ce composant est très fiable, mais en cas de défaillance, contactez un technicien d'entretien qualifié pour faire remplaçer les lampes à DEL.
Rangement de longue durée / hivernage du produit d'extérieur :
- Moment de préparer l'appareil pour l'hiver : lorsque la température ambianté minimale quotidienne est égale ou inférieure à 38 °F (3,3 °C).
Attention
Le fonctionnement de l'appareil à des températures ambiantes sous la température d'hivernage recommandée entraînera l'annulation de votre garantie.
- Éteignez l'appareil (voir page 28).
- Retirez tout le contenu.
- Si nécessaire, déplacez l'appareil afin de pouvoir accéder à l'arrête du produit.
- Débranchez l'appareil de la prise de courant.
- Il est également recommandé de désactiver l'alimentation à la prise de courant si le circuit n'est pas utilisé par d'autres appareils pendant l'hiver.
- Lors du nettoyage de l'appareil, accordez une attention particulière à toute craquelure ou crevasse qui pourrait avoir accumulé de la saleté et des débris.
- Retirez la grille inférieure à l'avant, puis utilisez une brosse et un aspirateur pour nettoyer la saleté et les débris sous l'appareil.
- Nettoyez bien la grille inférieure et réinstallez-la sur l'appareil.
- Retirez le couvercle d'accès arrière, puis utilisez une brosse et un aspirateur pour nettoyer la saleté et les débris du compartiment de l'appareil.
- Si le plateau de dégivrage en plastique situé sous le compres
- Nettoyez bien le couvercle d'accès arrière et réinstallez-le sur l'appareil.
- Essuyez toutes les surfaces intérieures avec un nettoyant antibactérien, puis rincez avec de l'eau propre pour éliminer les résidus chimiques risquant de causer des taches. N'utilisez pas de nettoyants abrasifs ou de tampons à récurer.
- Laissez la porte ouverte et attendez que le séchage soit complètement terminé avant de fermer la porte.
- Nettoyez bien le joint d'étanchéité de la porte avec un nettoyant antibactérien, puis rincez avec de l'eau propre pour éliminer les résidus chimiques.
- Nettoyez bien l'extérieur en utilisant un nettoyant approuvé pour l'acier inoxydable. N'utilisez pas de nettoyants abrasifs ou de tampons à récurer. Voir « Entretien de l'acier inoxydable » à la page 32.
- Les pièces de montage / fixation représentant des signes de corrosion doivent être remplacées.
- Une fois l'extérieur bien nettoyé, vous pouvez appliquer une couche de cire à voiture pour aider à protégér
Après les étapes ci-dessus, vous pouvez avoir le désir de ranger l'appareil à l'intérieur, mais cela n'est pas requis.
Démarrage après un rangement de longue durée :
- S'il est rangé à l'extérieur, nous vous recommandons d'inspecter soigneusement l'appareil conformément aux instructions de rangement ci-dessus pour nettoyer la saleté ou les débris résultant des intempéries et/ou des animaux/insectes.
- Connectez l'appareil à l'alimentation électrique.
- Mettez l'appareil en marche et confirmez vos réglages de commande souhaités.
- Laissez l'appareil se stabiliser pendant 24 heures avant d'insérer le contenu.
Informations générales
L'acier inoxydable ne tache, corrode ou rouille pas aussi facilement que l'acier standard, mais il n'est pas à l'épreuve des taches ou de la corrosion. Les aciers inoxydables peuvent se décolorer ou corroder s'ils ne sont pas entretenus correctement.
Les aciers inoxydables sont différents des aciers au carbone standard en raison de leur teneur en chrome. En effet, l'ajout de chrome leur procure une protection invisible en surface, nommée oxyde de chrome. Cette pellicule protectrice d'oxyde de chrome en surface peut être endommagée ou contaminée, risquant ainsi de causer une décoloration, des taches ou de la corrosion sur le métal de base.
Entretien et nettoyage
Un nettoyage régulier des surfaces en acier inoxydable contribuera à prolonger considérablement la durée de vie de votre produit en éliminant les contaminants. Cela est particulièrement important dans les régions côtières où l'acier inoxydable peut être exposé à des contaminants puissants, tels que les sels d'halogénures (chlorure de sodium).
Il est vivement recommandé d'inspecter périodiquement et de bien nettoyer les crevasses, les points de soudure, le dessous des joints, les rivets, les têtes de boulon et tout emplacement où de petites quantités de liquide pourraient s'accumuler, devenir stagnantes et contenir des contaminants. De plus, les pièces de montage représentant des signes de corrosion doivent être remplacées.
La fréquence du nettoyage varie selon l'emplacement d'installation, les conditions environnementales et les conditions d'utilisation.
Choix d'un produit de nettoyage
La sélection d'un produit de nettoyage convenable est à la discrétion du client, qui peut choisir parmi de nombreux produits. Selon le type de nettoyage et le degré de contamination, certains produits sont plus efficaces que d'autres.
Normalement, le moyen le plus efficace d'effectuer le nettoyage usuel de la plupart des produits en acier inoxydable consiste à les frotter vigoureusement à l'aide d'un chiffon doux imbibé d'eau tiède et d'un détergent doux, ou encore d'un mélange à faible teneur en ammoniac. Les frottements doivent être dans le sens des lignes de poli de l'acier, dans la mesure du possible. Ce nettoyage doit toujours être suivi d'un rinçage complet.
Bien que certains produits soient identifiés « nettoyants pour acier inoxydable », ces derniers pourraient contenir des substances abrasives risquant d'égratigner la surface (en endommageant ainsi la pellicule protectrice d'oxyde de chrome) et plusieurs d'entre eux contiennent du javelisant au chlore, qui pourrait ternir ou décolorer la surface s'il n'est pas complètement nettoyé.
Une fois les surfaces en acier inoxydable complètement nettoyées, vous pouvez appliquer de la cire à voiture de bonne qualité pour aider à préserver le fini.
Remarque : Les appareils en acier inoxydable ne doivent jamais être installés ou entretenus à proximité de produits chimiques chlorés.
Quel que soit le produit de nettoyage de votre choix, utilisez-le conformément aux instructions du fabricant.
Les suggestions suivantes vous aideront à réduire le coût de fonctionnement de votre appareil de réfrigération.
- N'installez pas votre appareil à proximité d'un appareil générant de la chaleur (cuisinière, lave-vaisselle, etc.), de conduits de chauffage ou de toute autre source de chaleur.
- Installez le produit à l'abri de l'ensoleillement direct.
- Assurez-vous que les ouvertures de la grille frontale située à l'avant de l'appareil, sous la porte, sont dégagées et maintenues propres afin de permettre au système de réfrigération d'expulser la chaleur.
- Branchez votre appareil à un circuit d'alimentation dédié (non partagé avec d'autres appareils).
- Lors du chargement initial de votre nouveau produit ou lorsque vous placez de grandes quantités de contenus tièdes dans le compartiment de rangement réfrigéré, évitez d'ouvrir la porte inutillement au cours des 12 prochaines heures afin de permettre au contenu d'atteindre la température régée pour le compartiment.
- Un compartiment de rangement relativement plein nécessite une durée de fonctionnement moins importante qu'un compartiment vide.
- Lors de la fermeture, assurez-vous que la porte n'est pas obstruée par des contenants rangés dans votre appareil.
- Laissez les articles chauds atteindre la température ambiante avant de les ranger dans l'appareil.
- Evitez d'ouvrir la porte inutilement et réduisez les durées d'ouverture de la porte.
- Utilisez le réglage de température le plus élevé qui correspond à vos préférences personnelles et permet d'obtenir une température convenable pour les contenus rangés.
- Lors des vacances ou des périodes d'absence prolongées, réglez l'appareil à la température la plus élevée acceptable pour les contenusrangés.
- Réglez la commande à la position « OFF » si le nettoyage de l'appareil nécessite que la porte soit ouverte pendant une période prolongée.
Comment obtenir du service :
Pour une réparation sous garantie, veuillez communiquer avec votre fournisseur de service local ou le service à la clientèle DCS au (888) 936-7872. Avant d'appeler, veuillez préparer les informations suivantes :
- Numéro de modulo (la plaque signalétique se trouve sur la paroi interne, dans la partie supérieure gauche).
- Numéro de série (la plaque signalétique se trouve sur la paroi interne, dans la partie supérieure gauche).
- Code (la plaque signalétique se trouve sur la paroi interne, dans la partie supérieure gauche).
- Date de l'installation
- Brève description du problème
Votre satisfaction est importante pour nous. Si un problème n'est pas réglé à votre satisfaction, veuillez nous écrire ou nous envoyer un courriel à :
Nous écrive :
Nous envoyer un courriel :
Avant d'effectuer un appel de service :
Consultez la section de dépannage à la page 34.
Avant d'effectuer un appel de service
Si l'appareil semble fonctionner incorrectement, lisez d'abord ce manuel dans sa totalité. Si le problème persiste, consultez le guide de dépannage ci-dessous. Trouvez le problème dans le guide, puis reportez-vous à la cause et la solution avant d'effectuer un appel de service. Le problème est parfois très simple à résoudre, sans qu'un appel de service ne soit nécessaire. Toutefois, il pourrait être nécessaire de communiquer avec votre détaillant ou un technicien d'entretien qualifié.
Risque d'électrocution
- Ne tentez jamais de réparer ou d'effectuer l'entretien de l'appareil avant d'avoir déconnecté l'alimentation électrique. Le fait de régler la commande de l'appareil à « OFF » n'interrompt pas l'alimentation électrique du câblage de l'appareil.
- Réinstallez toutes les pièces et tous les panneaux avant de faire fonctionner l'appareil.
| Problème Cause possib | le Solution | |
| L'appareil n'est pas suffisamment froid(Voir « Réglage de la température » à la page 28) | La commande est régée à unetempérature trop élevé. La température du contenu n'estpas stabilisée. | Réglez la commande à une tem-pérature plus froide. Attendeez24 heures pour permettre à la tem-pérature de se stabiliser. |
| Utilisation excessive ou ouvertures prolongées de la porte. | Laissez la température se stabiliserpendant au moins 24 heures. | |
| Circulation d'air obstruée à la grillefrontale. | La circulation d'air ne doit pas êtreobstruée à la grille frontale. Voir« Dégagements » à la page 22. | |
| Le joint de porte n'est pas suffisam-ment étanche. | Remplacez le joint de porte. | |
| L'appareil est trop froid(Voir « Réglage de la température »à la page 28) | La commande est régée à une température trop floide. | Réglez la commande à une tem-pérature plus élevé. Attendeez 24 heures pour permettreà la température de se stabiliser. |
| Le joint de porte n'est pas suffisam-ment étanche. | Remplacez le joint de porte. | |
| Aucun éclairage à l'intérieur. • Défaillance | de l'assemblage delampes à DEL ou de l'interrupteurd'éclairage. | Contactez un technicien d'entretienqualifié. |
| L'éclairage ne s'était pas lorsquela porte est fermée | L'éclairage de l'affichage estactivé. (Modèles à porte en verreuniquement.) | Désactiver l'éclairage de l'affichageet fermez la porte. |
| La porte n'active pas l'interrupteurd'éclairage. | L'appareil n'est pas de niveau. Met-tez l'appareil de niveau (voir « Pattes de nivlement » à la page 22). | |
| Défaillance de l'interrupteurd'éclairage. | Contactez un technicien d'entretienqualifié. | |
| Bruit ou vibration • L'appareil n'est pas de niveau. | niveau. | Mettez l'appareil de niveau (voir « Pattes de nivlement » à lapage 22). |
| Tube causant de l'obstruction auventilateur. | Contactez un technicien d'entretienqualifié. | |
| L'appareil ne fonctionne pas. • L'appareil | est étéint. | Mettez l'appareil en marche. Voir« Démarrage de votre apparéil » àla page 28. |
| Le cordon d'alimentation n'est pasbranché. | Branchez le cordon d'alimentation. | |
| Aucune alimentation à la prise. | Vérifiez les disjoncteurs de la maison. |
Garantie limitée
Lorsque vous achetez un nouveau produit de réfrigération DCS, vous bénéficiaz automatiquement d'une garantie limitée de deux ans s'appliquant aux pièces et à la main-d'œuvre pour le service dans les 48 États continentaux des États-Unis, à Hawaï, à Washington DC et au Canada. Les clients de l'Alaska bénéficient de la même garantie limité Les produits pour l'utilisation au Canada doivent être achetés auprès du réseau de distribution canadien autorisé pour assurer la conformité aux réglementations.
Vous bénéficiaz d'une garantie limitée supplémentaire de trois ans (pour un total de cinq ans) couvrant les pièces du système de réfrigeration scellé (compresseur, évaporateur, condenseur, déshydrateur-filtre et tube de raccordement) dans les 48 États continentaux des États-Unis, à Hawaï, à Washington DC et au Canada. Les clients de l'Alaska bénéficient de la même garantie limitée pour le système de réfrigération scellé
Si le produit est installé dans un véhicule à moteur, un bateau ou une installation mobile similaire, vous bénéficiaz de la même garantie de deux ans, mais vous devez apporter à vos frais le véhicule, le bateau ou l'installation mobile contenant le produit à l'atelier de réparation ou payer le déplacement des techniciens d'entretien à l'endroit où se trouve le produit.
Réparer sans frais encouru par le propriétaire, avec certaines exceptions décrites ci-dessus, pour le matériel ou la main-d'œuvre pour toute pièce s'avérant défectueuse du Produit dont le numéro de série figure sur celui-ci. Les clients de l'Alaska doivent payer les frais nécessaires pour la livraison du produit à l'atelier de réparation ou le déplacement d'un technicien à leur domicile.
Si nous ne parvenons pas à réparer une pièce défectueuse du produit après un nombre de tentatives raisonnable, nous pourrons à notre discrétion remplacer la pièce ou le produit, ou vous offrir un remboursement complet du prix d'achat du produit (excluant les frais d'installation ou autres coûts).
Cette garantie est valable pour le propriétaire initial et tout propriétaire subséquent du Produit pendant la durée de la garantie, s'il est acheté pour une utilisation normale dans un domicile familial simple.
Toutes les réparations couvertes par cette garantie limitée doivent être effectuées par Fisher & Paykel Appliances Inc. ou un agent de service autorisé DCS pendant les heures d'ouverture normales.
Aucune garantie n'est offerte pour un achat ou une utilisation à des fins commerciales.
Garantie limitée
Quelle est la durée de cette garantie limitée?
Notre responsabilité en vertu de cette garantie limitée expire deux ans après la date d'achat du produit par le premier acheteur.
Notre responsabilité pour les réparations de défectuosités affectant le système de réfrigération scellé (compresseur, évaporateur, condensateur, déshydrateur-filtre et tube de raccordement) est prolongée de trois années supplémentaires, pour un total de cinq années à partir de la date d'achat du produit par le premier acheteur.
Notre responsabilité en vertu de toute garantie implicite, incluant la garantie implicite de qualité marchande (la garantie non écrite que le produit est ajustat pour une utilisation normale) est également limitée à deux ans (ou une période plus longue, si cela est exigé par la loi en vigueur) à partir de la date d'achat du produit par le premier acheteur. Certaines juridictions ne permettent pas les limitations de durée de la garantie implicite. Par conséquent, cette limitation de garantie implicite pourrait ne pas s'appliquer à vous.
Fisher & Paykel honorera toute garantie prévue par la loi dans le pays ou l'État où le produit est vendu.
A. Les appels de service pour tout problème non lié à une défectuosité du produit. Le coût de l'appel de service sera facturé s'il se trouve que le problème n'est pas dû à une défectuosité du produit. Par exemple :
- Correction d'une installation inappropriée du produit.
- Explication du fonctionnement du produit.
- Remplacement des fusibles, réarmement des disjoncteurs, réparation du câblage électrique ou de la plomberie du domicile et remplacement des ampoules.
- Réparation de défectuosités causées par l'utilisateur.
- Modification de la configuration du produit.
- Modifications non autorisées du produit.
- Bruit et vibrations considérés normaux, par exemple, sons d'évacuation, bruits de régénération et bips d'avertissement.
- Réparation des dommages causés par des animaux nuisibles, par exemple, des rats, cafards, etc.
- Utilisation dans le cadre d'applications commerciales.
B. Défectuosités causées par des facteurs autres que :
- Utilisation domestique normale ou
- Utilisation en conformité avec les indications du guide d'utilisation et d'entretien du produit.
C. Défectuosités du produit causées par un accident, la négligence, une utilisation inappropriée, un incendie, une inondation ou une catastrophe naturelle. D. Les frais des réparations effectuées par des réparateurs non autorisés ou les frais associés à la correction de telles réparations non autorisées. E. Les frais de déplacement et frais associés encourus lorsque le produit est installé dans un endroit où l'accès est limité ou restreint (par exemple, frais d'avion et de traversier, régions géographiques isolées). F. L'entretien normal recommandé dans le guide d'utilisation et d'entretien du produit. En cas de problème d'installation, communiquez avec votre détaillant ou installateur. Il est de votre responsabilité d'assurer des installations électriques, d'évacuation et de raccordement appropriées. Ce produit a été conçu pour une utilisation dans un environnement domestique normal (résidentiel). Il n'est pas conçu pour une utilisation commerciale (de quelle nature que ce soit). Toute utilisation commerciale affectera ou entraînera l'annulation de la garantie limitée de ce produit. Nous ne sommes pas responsables des dommages indirects ou accessoires (y compris, sans limitation, le coût de réparation ou de remplacement d'autres biens endommagés si le Produit est déficient ou tout autre coût encouru si le Produit est déficient). Certaines juridictions ne permettent pas l'exclusion ou la limitation de la responsabilité pour les dommages indirects ou accessoires; par conséquent, l'exclusion ou la limitation ci-dessus pourrait ne pas s'appliquer à vous.
Comment obtenir du service
Veuillez tirer ce guide d'utilisation et d'entretien. Si vous avez des questions concernant l'utilisation du produit, souhaitez trouver le nom d'un agent de service autorisé DCS local ou pensez que le produit est défectueux et désirez le faire réparer dans le cadre de cette garantie limitée, veuillez communiquer avec votre détaillant ou nous appeler au numéro suivant :
SANS FRAIS 1-888-936-7872 ou nous contacter par l'intermédiaire de notre site Web: www.dcsappliances.com Il pourrait vous être demandé de fournir une preuve valable de la date d'achat du produit avant que la réparation soit effectuée dans le cadre de cette garantie limitée.
Utilisation commerciale
Cette garantie s'applique à des appareils utilisés dans des applications résidentielles; elle ne couvre pas leur utilisation dans des situations commerciales.
Aucune autre garantie
Cette Garantie Limitée constitue la totalité de l'accord exclusif existant entre l'acheteur et Fisher & Paykel Appliances Inc. relativement à toute défectuosité de ce Produit; aucune autre garantie expresse n'est offerte ou ne sera offerte au nom de Fisher & Paykel. Aucun de nos employés (ou agents de service autorisés) n'est autorisé à effectuer des ajouts ou apporter des modifications à cette garantie limitée.
Garant : Fisher & Paykel Appliances, Inc.
Si vous avez besoin d'aide au sujet de cette Garantie Limitée ou devez faire une demande en vertu de cette garantie, veuillez nous appeler au numéro ci-dessus ou nous écrire à l'adresse suivante:
Cette Garantie Limitée vous donne des droits juridiques spécifiés auxquels peuvent s'ajouter d'autres droits qui varient d'un pays ou d'une juridiction à l'autre.
Fisher & Paykel Appliances Inc. est un chef de file dans la fabrication d'appareils de cuisson et de produits spécialisés de première qualité, commercialisés sous les marques Fisher & Paykel et DCS.
Service à la clientèle : 888.936.7872
Fax:714.372.7003
Comme nous améliorons nos produits en permanence, nous nous réservons le droit de modifier les caractéristiques ou la conception sans préavis.
41013895 02.16
