| Type de produit | Enceinte amplifiée 2 voies active |
| Marque | Yorkville |
| Modèle | Elite EF15P |
| Puissance (RMS / crête) | 1200 W / 2400 W |
| SPL max (crête / continu) | 133 dB / 127 dB |
| Réponse en fréquence (±3 dB) | 43 Hz – 16 kHz |
| Fréquence de coupure | 1100 Hz |
| Woofer | 15 pouces néodyme avec bobine de 3 pouces |
| Driver HF | Bobine de 3 pouces (à membrane de titane) |
| Amplificateur BF / HF | Classe D 900 W / Classe H 300 W |
| Dispersion HF | 90° x 90° |
| Connecteurs d'entrée | 2 x Combo XLR & 6,35 mm (ligne), 1 x XLR (micro), 1 x XLR (Main In/Thru) |
| Connecteurs de sortie | 1 x XLR mâle (Thru/Link) |
| Impédance d'entrée | 95 kΩ symétrique / 90 kΩ asymétrique |
| Contrôles | Mixer Enable, Mic Level, Line Level, Master, Mode (Club/Concert/Vocal/User), Sub HP 100Hz, Bluetooth ON/OFF, Interrupteur d'alimentation |
| Bluetooth | Oui (pour contrôle via application Yorkville) |
| Matériau du boîtier | Contreplaqué de bouleau avec revêtement AIS |
| Points de suspension | 9 x M10 (2 dessus, 2 dessous, 2 chaque côté, 1 arrière) |
| Adaptateur pour poteau | 1 x 3,8 cm (1,5 pouce) inclus |
| Dimensions (L x P x H) | 36,9 x 47 x 76 cm |
| Poids | 84 kg (approx. 185 lb) |
| Alimentation | 100-240 V AC, 50/60 Hz (prise IEC C14) |
| Nettoyage | Chiffon sec uniquement |
| Informations générales | Mixeur 2 canaux intégré, liaison possible jusqu'à 16 enceintes, protection contre les surcharges, LED Clip/Limit |
FOIRE AUX QUESTIONS - Elite EF15P YORKVILLE
ATTENTION : Une installation incorrecte peut causer des blessures graves.
Questions des utilisateurs sur Elite EF15P YORKVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice Elite EF15P - YORKVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Elite EF15P de la marque YORKVILLE.
MODE D'EMPLOI Elite EF15P YORKVILLE
Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'un «voltage dangereux» non-isolé à proximité de l'entrée du produit qui pourrait être d'ampleur suffisante pour présenter un risque de choc électrique.
Le symbole NE PAS EMPIER est pour alerter l'utilisateur que le produit ne doit pas être empié verticalement en raison de la nature du produit.
SEPARATE COLLECTION WEEE
RISK OF ELECTRIC SHOCK DO NOT OPEN RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR
CAUTION: HOT SURFACE ATTENTION: SURFACE CHAUDE
DO NOT PUSH OR PULL
Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'instructions importantes dans la littérature accompagnant l'appareil en ce qui concerne l'opération et la maintenance de cet appareil.
NOT TO BE SERVICED BY USERS
CAUTION: OVERHEAD LOAD ATTENTION: CHARGE AÉRIENNE
Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes
AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE REPARABLE PAR L'UTILISATEUR. CONSULTEZ UN TECHNICIEN QUALIFIE POUR L'ENTRETIENT CE PRODUIT EST POUR L'USAGE À L'INTÉREUR SEULEMENT. LES PACKS BATTERIES INSTALLÉS NE DOIVENT PAS ÊTRE EXPOSÉS À UNE CHALEUR EXCESSIVE TELLE QUE LE ENSOLEILLEMENT, LE FEU OU SIMILAIRES.
Veuillez lire le manuel: Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez, gardez s.v.p. les instructions pour consultations ultérieures et observez tous les avertissements.
Nettoyage: Nettoyez seulement avec le tissu sec.
Emballage: Conservez la boîte au cas où l'appareil aurait à être retourné pour réparation.
Avertissement: Pour réduire le risque de feu ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilisez pas cet appareil près de l'eau.
Attention: Lors de l'utilisation de produits électriques, assurez-vous d'appliquer des précautions de base incluant celles qui suivent
Alimentation - L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifié dans le manuel et auquel est indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les deux prises. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé. Un appareil construit selon les normes de CLASS II devrait être raccordé à une prise murale d'alimentation avec connexion intacte de mise à la masse. Lorsqu'une prise de branchement ou un coupler d'appareils est utilisé comme dispositif de débranchement, ce dispositif de débranchement devra demeurer parfaitement fonctionnel avec raccordement à la masse.
Risque - Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement les attachements/accessoires indiqués par le fabricant.
L'équipement suspendu au-dessus de la tête doit utiliser une protection secondaire pour éviter les blessures en cas de défaillance du mécanisme de montage principal. Les boulons à tête de sécurité fixés à l'équipement et le fil d'acier galvanisé peuvent être utilisés ensemble pour mettre en œuvre un montage à sécurité intégrés, assurant ainsi la sécurité de l'équipement et de toute personne placée sous l'équipement.
Une installation incorrecte peut entraîner des blessures corporelles ou la mort. Si vous n'êtes pas qualifié pour tenter l'installation, demandez l'aide d'un expert structurel professionnel.
Remarque : L'utilisation prolongée d'écouteurs à un volume élevé peut nuire à la santé de vos oreilles.
Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.
L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
Assurez-vous que l'appareil est fourni de la propre ventilation. Ne procédez pas à l'installation près de sources de chaleur telles que radiateurs, registres de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.
Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d'Alimentation - Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée dispose de deux lignes dont une plus large que l'autre. Une prise avec tige de mise à la masse disposes de deux lignes en plus d'une trisième tige ou connecte à la masse. La ame plus large ou la tige ce mise à la masse est prévu pour votre sécurité. La prise murale est désuée si elle n'est pas compte pour accepter ce type de prise avec dispositif de sécurité. Dans ces cas, contactez un énechriden pour faire remplacer la prise muralle. Evitez d'endommager le cordon d'alimentation. Protéguez le cordon d'alimentation. Assurez-vous qu'on ne marche pas dessus et qu'on ne le pince pas en particulier aux prises. NUTLISEZ PAS L'APPAREIL si cordon d'alimentation est endommagé. Pour débrancher complètement cet apparel de l'alimentation CA principale, disconnectez le cordon d'alimentation de la prise d'alimentation murale. Le cordon d'alimentation du bloc d'alimentation de l'appareil doit demeurer pleinement fondonnées.
Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.
Service - L'appareil ne doit être entretenu que par un personnel de service qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque manière que ce soit, comme le câble d'alimentation ou la fiche est endommagé, du liquide a été renversé ou des objets sont tombés dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement, nécessite le remplacement de la batterie ou est tombé. Débranchez l'alimentation avant l'entretien?
Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution.
Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'installation
- Lisez ces instructions.
- Conservez ces instructions.
- Respecter tous les avertissements.
- Suivez toutes les instructions.
- N'utilisez pas l'appareil près de l'eau.
- Nettoyer uniquement avec chiffon sec
- Ne bloquez pas les ouvertures de ventilation. Installer en suivant les instructions du fabricant.
- ils (y compris les amplificateurs) produisant de la chaleur.
- N'annuliez pas l'objectif sécuritaire de la tige polarisée ou de la tige de mise à la terre. Une tig sécurité. Si la tige n'entre pas dans votre prise, consultez un électricien pour remplacer la prise obsolète.
- Protéger le cordon d'alimentation des plétinements ou pincements en particulier près des fiches, des prises de courant et au point de sortie de l'appareil.
- Utilisez uniquement les accessoires spécifiés par le fabricant.
- Utiliser uniquement avec un charriot, stand, trépied ou une table spécifiée par le fabricant, ou vendus avec l'appareil.
- Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé pendant de longues périodes de temps.
- Confrez toute réparation à un technicien qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit, comme lorsque le cordon d'alimentation ou la fiche est endommagé, lorsque du liquide a été renversé ou des objets sont tombés à l'intérieur, lorsque l'appareil a été exposé à la pluie ou l'humidité, ne fonctionne pas normalement, ou est tombé.
Avertissement:
- Pour réduire les risques d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité et ne placez pas d'objets contenant des liquides, tels que des vases, sur l'appareil.
- Pour isoler totalement l'appareil de l'alimentation secteur, débranchez totalement son cordon d'alimentation du réceptacle CA.
- La prise du cordon d'alimentation ou du prolongateur, si vous en utilisez un comme dispositif de débranchement, doit rester facilement accessible
TO PREVENT ELECTRIC SHOCK HAZARD, DO NOT CONNECT TO MAINS POWER SUPPLY WHILE GRILLE IS REMOVED.
POUR PRÉVENIR LES RISQUES D'ÉLECTROCUTION, NE PAS RACCORDER A L'ALIMENTATION ÉLECTRIQUE ALORS QUE LA GRILLE EST RETIRÉE.
Élite EF15P
1200 WATT ACTIVE LOUDSPEAKER ENCLOSURE
www.yorkville.com
| EF10P | EF12P EF15P | EF21SP | ||
| Type de système 2 voise 2 vices 2 vinesActiré Actiré Actiré Active | Actiré Actiré Actiré Active | 2 vites | ||
| Active or Passive | Active/Actiré Actiré Active | |||
| Puissance(watts) | 500 volts (1000 watts Pentre) | 1200 watts (2400 watts Pentre) | 1200 watts (2400 watts Pentre) | |
| Max SPL (dB) | 120dB Pentre (122dB Continua) | 130dB Pentre (125dB Continua) | 133dB Pentre (127dB Continua) | |
| Réponse en Fréquence (Hz +/- 3dB) | 65 - 20kΩ ± 2V - 3dB 47 - 10kΩ ± 3dB 43 - 16k | |||
| Fréquence de Coupure (Hz) | 1800 1'00 - 1100 1'00 | |||
| Configuration de haut-pair fair | 18-processor, Membrane 1-3pouce | |||
| Driver HF | Bobine de 1-3pouce (Mômbore de Tômes) | Bobine de 3-pouce (Mômbore de Tômes) Bobine de 3-pouce (Mômbore de Tômes) Bobine de 3-pouce (Mômbore de Tômes) | ||
| Dispersion HF (14" x 90km) | 190km 190km 190km 190km | |||
| Haut-pairleur Fréquences Graves | Aliment Néle 10-pouces avec Bobine 2.5-pouces | Aliment Néle 12-pouces avec Bobine 3-pouces | Aliment Néle 15-pouces avec Bobine 3-pouces | |
| Amplificateur de Puissance HF (watts) | 100 | 300 | 300 | |
| Amplificateur de Puissance HF (wires) | 2-pouces Classe H | 3-pouce extension dynamique élevée | 3-pouce extension dynamique élevée | |
| Amplificateur de Puissance Basses Fréquences (watts) | 400 | 900 | 900 | |
| Amplificateur de Puissance Basses Fréquences (type) | Classe-D | Classe-D | Classe-D | |
| Conten d'Amimentation | 25 puits (7 arm Jauge élève amorité CEI) | 25 puits (7 arm Jauge élève amorité CEI) | 25 puits (7 arm Jauge élève amorité CEI) | |
| Convexions d'entrée s'aurites | Entrée Ligne Comb-jack 1 x XLR & 104-pouce | Entrée Ligne Comb-jack 1 x XLR & 104-pouce | Entrée Ligne Comb-jack 1 x XLR & 104-pouce | |
| Entrée acuer microphonie x 1x XLR | Entrée acuer microphonie x 1x XLR | Entrée acuer microphonie x 1x XLR | ||
| Entree Principaire Comb-jack 1 x XLR & 104-pouce | Entree Principaire Comb-jack 1 x XLR & 104-pouce | Entree Principaire Comb-jack 1 x XLR & 104-pouce | ||
| 1 x XLR-M "Thinput" | 1 x XLR-M "Thinput" | 1 x XLR-M "Thinput" | ||
| Impédance d'entrée (Sym/Asym) | 95Kohms / 90Kohms | 95Kohms / 90Kohms | 95Kohms / 90Kohms | |
| Sensibleille d'entrée (Vims Stige) | Hobby 1.2KW | Hobby 1.2KW | Hobby 1.2KW | |
| Commandes | Activation du mèxour | Activation du mèxour | Activation du mèxour | |
| Niveau de l'actère Mix | Niveau de l'actère Mix | Niveau de l'actère Mix | ||
| Niveau de l'actère Ligne | Niveau de l'actère Ligne | Niveau de l'actère Ligne | ||
| Moda D6P (CLB, Consort, Vocal, Custom) | Moda D6P (CLB, Consort, Vocal, Custom) | Moda D6P (CLB, Consort, Vocal, Custom) | ||
| Sub d'Entre HP 100Hz I | Sub d'Entre HP 100Hz I | Sub d'Entre HP 100Hz I | ||
| Actinéignée de la fondière Bluescath | Actinéignée de la fondière Bluescath | Actinéignée de la fondière Bluescath | ||
| Niveau Principal (Mâster) | Niveau Principal (Mâster) | Niveau Principal (Mâster) | ||
| Prignees | 1 x Couse 1 x Dessau | 2 x Couse 1 x Dessau | 2 x Couse 1 x Dessau | |
| Points de suspension | 7 x 10-20 (2 Dessau, 2 Dessau, 2 Charque côte, 1 Pullback) | 5 x 10-20 (2 Dessau, 2 Dessau, 2 Charque côte, 2 Pullback) | 9 x 10-20 (2 Dessau, 2 Dessau, 2 Charque côte, 2 Pullback) | |
| Adaptateur de montage sur pouleau (1 38"-3.5m) | 1 Descaus (1 3/8-pouce) 1.55m | 1 Descaus (1 3/8-pouce) 1.55m | 1 Descaus (1 3/8-pouce) 1.55m | |
| Matérieux de construction | Contratélique de l'ouleau latique enout d'AIS | Contratélique de l'ouleau latique enout d'AIS | Contratélique de l'ouleau latique enout d'AIS | |
| Dimensions (PLH xL arrêté, pouces) | 13 x 13.7 x 20 x 9.5 | 14.25 x 16.25 x 25.5 x 9.75 | 14 x 18.5 x 30 x 12 | |
| Dimensions (PLH xL arrêté, cm) | 33 x 34.8 x 50.6 x 24 | 36.2 x 41.3 x 64.8 x 24.8 | 36.9 x 47 x 76 x 30.5 | |
| Points (overhang) | 42 x 18.1 | 59 x 28.6 | 84 x 28 | |

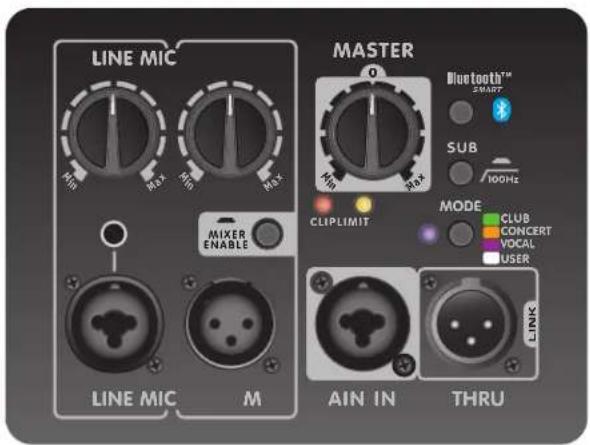

Les enceintes amplifiées de la série élite comprennent un mixeur intégré permettant de brancher directement les microphones et / ou les sources de niveau ligne. Les connecteurs Link permettent de lier jusqu'à 16 enceintes amplifiées de la série EF à partir d'une seule source (3 mixeurs au total peuvent être utilisés simultanément lors de la liaison). Un filtre passe-haut de 100 Hz peut être activé lorsque vous ajoutez un subwoofer au système.
Interrupteur d'Alimentation et DEL de Mode L'interrupteur allume ou éteint l'appareil et l'illumination de la DEL de mode indique que l'unité est en marche.
DEL Limit La DEL ambrée indique que l'enceinte fonctionne à pleine puissance et que le(s) limiteur(s) réduisent activement le niveau du signal. DEL Clip La DEL Clip rouge indique que le niveau du signal est excessif et provoque une distorsion. Pour réduire la distorsion, baissez les niveaux du mixeur.
Entrée Main / Connecteur THRU (LINK) Les connecteurs d'entrée Main et Thru (Link) permettent d'acheminer le signal à des enceintes additionnelles à partir d'une source unique. Vous pouvez relier jusqu'à 16 enceintes amplifiées de la série EF! Utilisez les prises Link lorsque le signal qui alimente les enceintes de la série EF provient d'un mixeur externe.
Remarque: Lorsque vous utilisez des signaux moins puissants, utilisez les entrées Ligne de la première enceinte de la chaîne. Pour assurer un rejet maximum des bourdonnements, les câbles symétriques appropriés doivent être utilisés.
Mixeur On/Off Cet interrupteur active ou désactive le mixeur interne. Lorsque les entrées Mic ou Line sont utilisées, ce commutateur doit être en position "on." Si ces entrées ne sont pas utilisées, le mixeur devrait être éteint.
Entrée Ligne (Line) Les entrées "Line" permettent de connecter des sources de niveau ligne telles que des lecteurs multimédias numériques (ordinateurs portables, tablettes ou téléphones intelligents) et les lecteurs de CD.
Remarque: Un microphone peut être connecté à la prise Combi-Jack du canal 1, mais son gain est inférieur à celui de l'entrée Mic du canal 2 (et l'alimentation en duplex n'est PAS disponible pour l'entrée du canal 1).
Commande Line La commande "Line" ajuste le niveau de volume d'entrée des périphériques branchés dans l'entrée "Line."
Entrées Mic Tout microphone standard peut être connecté à l'entrée Mic. L'alimentation en duplex est intégrée.
Commande Mic La commande Mic règle le volume de l'entrée Mic.
Commande Master Cette commande ajuste le niveau de l'enceinte amplifiée individuelle. Lorsque vous reliez plusieurs enceintes, utilisez cette commande pour ajuster individuellement les volumes relatifs de chaque enceinte.
Remarque: La commande Master est conçue pour être utilisée à la position de 12 heures (milieu), seuls des ajustements mineurs sont recommandés.
Sélecteur de Mode Le sélecteur de mode applique des paramètres d'égalisation et de tonalité spécifiques pour l'enceinte amplifiée de la série EF. Club: Les basses et les aigües rehaussées rendent ce mode idéal pour la lecture de musique.
Concert: Permet aux instruments et aux voix d'être reproduits de manière égale et naturelle, ce qui est idéal pour les performances live.
Vocal: Réponse en fréquence spécifiquement adaptée pour la voix humaine afin d'assurer l'intelligibilité des voix.
Courbe linéaire par défaut, peut être personnalisée grâce à l'application Yorkville avec un maximum de cinq points d'égalisation paramétriques différents avec boost, coupure et Q réglable.
Commutateur Sub Pour une utilisation avec un subwoofer, le commutateur Sub éteint l'amplification des basses fréquences et filtre les signaux inférieurs à 100 Hz. Ce commutateur n'affecte que les signaux de l'amplificateur interne et n'affecte pas les signaux sortant du mixeur interne ou les signaux passant par les connexions Link.
Commande Bluetooth™ Cette commande active ou désactive la connexion Bluetooth™ entre une tablette ou un smartphone à l'aide de l'application Yorkville. Appuyez sur ce bouton de commande pendant plus de 4 secondes pour réinitialiser l'enceinte amplifiée de la série EF aux réglages d'usine.
Défauts et Fusible Interne Un fusible grillé signifie généralement qu'une tension secteur excessive a été appliquée ou qu'il y a un problème grave avec l'appareil. Des thermorupteurs à réenclenchement automatique sont intégrés au transformateur de puissance. Ceux-ci ne se déclencheront pas même dans les conditions de fonctionnement les plus extrêmes et ne sont fournis que pour des raisons de sécurité.
Pour obtenir le manuel de l'utilisateur, visitez notre site Web à http://www.yorkville.com/manuals/ ou, si vous avez besoin d'une version imprimée, appelez-nous au 905-837-8777.
REAL Gear.
REAL People.
Canada Voice: 905-837-8481 Fax: 905-839-5776
U. S. A. Voice: 716-297-2920 Fax: 716-297-3689
www.yorkville.com
Yorkville Sound
550 Granite Court
Pickering, Ontario
LIW-3Y8 CANADA
Yorkville Sound Inc.
4625 Witmer Industrial Estate
Plusieurs des modèles populaires de la ligne d'enceinte à haut-parleur Yorkville sont maintenant équipés de quincaillerie de montage pour les applications requérant une suspension aérienne. Dépendamment du modèle, deux ou plusieurs attaches internes sont prévues pour de tels montages. Chaque attache contient deux trous de boulon et offre des points de montage centre de gravité pour utilisation avec charges droites ou anguleuses. Plusieurs des modèles permettent la suspension de cabinets additionnels selon leur limite de charge de travail spécifique.
IMPORTANT!! LE MONTAGE DE SYSTÈME DE HAUT-PARLEUR EST UNE AFFAIRE TRÈS SÉRIEUSE. LES MONTAGES IMPLIQUANT UNE SUSPENSION AÉRIENNE NÉCESSITENT UNE CONNAISSANCE APPROFONDIE, INCLUANT (MAIS NON-LIMITÉE) AU CALCUL DES LIMITES DE CHARGE DE TRAVAIL, LA QUINCAILLERIE D'INSTALLATION, ET INSPECTIONS PÉRIODIQUES DE SÉCURITÉ DE TOUTE LA QUINCAILLERIE ET DE L'ÉBÉNISTERIE. SI VOUS N'AVEZ PAS CES QUALIFICATIONS, NE TENTEZ PAS DE FAIRE VOUS-MÊME L'INSTALLATION, AYEZ PLUTÔT RECOURS À UN PROFESSIONNEL DU DOMAINE. UNE INSTALLATION INADÉQUATE PEUT CAUSER DES BLESSURES CORPORELLES OU MÊME LA MORT. CONSULTEZ UN INGÉNIEUR EN STRUCTURE POUR CALCULER LA CHARGES ADDITIONNELLE AJOUTÉE AU BÂTIMENT. UN RENFORCEMENT DE LA STRUCTURE DU BÂTIMENT POURRAIT ÊTRE NÉCESSAIRE POUR ASSURER UNE INSTALLATION SÛRE.
2. OUTILS REQUIS
Clé Hex 4.5mm (7/32")
Adhésif de verrouillage pour filetage (Type amovible)
3. Installation des boulons à OEIL
a) À l'aide d'une Clé Hex 4.5mm (7/32"), enlevez le boulon à tête plate du dessus ou du dessous de l'enceinte à haut-parleur pour découvrir les trous filetés (sur les modèles TX, les boulons à tête plate sont situés à l'intérieur des quincailleries de montage intégré), tel qu'indiqué ci-dessous. Assurez-vous de ne pas perdre ces boulons à tête plate. Vous devrez les réutiliser pour fermer hermétiquement le cabinet quand les boulons à œil seront enlevés.
IMPORTANT!! N'UTILISEZ QUE DES BOULONS À OEIL CLASSIFIÉS POUR LES CHARGES REQUISES. VOUS POUVEZ VOUS LES PROCURER DE YORKVILLE SOUND OU ATM FLYWARE™, POUR PRÉSERVER UNE FORCE MAXIMALE DE L'ENTRETOISEMENT DU CABINET, ASSUREZ-VOUS QUE TOUS LES POINTS DE SUSPENSION SONT FIXÉS SOLIDEMENT AVEC SOIT UN BOULON À OEIL, SOIT UN BOULON HEX À TÊTE PLATE
b) Placez une goutte d'adhésif de verrouillage sur le filetage du boulon à oeil et placez-en une dans le trou exposé. Resserrez chaque boulon à oeil à la main jusqu'à ce qu'ils soient bien serrés contre l'enceinte. Serrez encore chaque boulon à œil en les tournant un autre demi-tour. Assurez-vous d'insérer les boulons à oeil dans les trous filetés directement en ligne avec le câble de suspension. Toujours suivre les instructions d'installation et d'utilisation du fabricant des boulons à oeil.
c) Suspendez chaque enceinte selon le calcul de charge de travail et les pratiques recommandées par le fabricant de la quincaillerie de montage.
IMPORTANT!! LES MODÈLES ÉQUIPÉS DE SEULEMENT DEUX POINTS DE SUSPENSION SUR LE DESSUS SONT DOTÉS D'UN POINT DE TIRE À L'ARRIÈRE SUR LE PANNEAU CENTRAL DU BAS. CE POINT DE TIRE NE DOIT PAS ÊTRE UTILISÉ COMME POINT DE SUSPENSION, CE POINT DE TIRE NE DOIT SEULEMENT ÊTRE UTILISÉ QUE POUR TIRER L'ENCEINTE VERS L'ARRIÈRE.
Enlevez le boulon à tête plate et remplacez-le avec un boulon à œil forgé.
N'enlevez pas les boulons à tête plate sur le côté de l'enceinte/s
4. Limites de CHARGE de travail
Les limites de charge spécifiées ont été déterminées pour chaque enceinte comme suit:
