Paraline PSA1S - Haut-parleur YORKVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses actif
Marque	Yorkville
Modèle	Paraline PSA1S
Puissance nominale	1400 W (crête 2800 W)
Niveau de pression sonore max	135 dB crête (129 dB continu)
Réponse en fréquence	37 Hz - 100 Hz
Fréquence de filtre séparateur	Fixe à 100 Hz
Configuration des haut-parleurs	2 x 12 pouces, bass reflex
Type d'amplificateur	Classe D
Consommation électrique	210 VA (typique) / 440 VA (max)
Matériau de l'enceinte	Contreplaqué de bouleau 15 mm
Finition	Peinture
Dimensions (L x P x H)	57,8 x 35,6 x 81,3 cm
Poids	54,6 kg
Alimentation	120 V~ / 60 Hz ou 230 V~ / 50 Hz selon version
Entrées	1/4" (jack) et XLR symétriques
Sorties	Connecteurs Thru (boucle) 1/4" et XLR
Mode d'entrée	Ligne ou haut-parleur (commutable)
Protections intégrées	Surintensité, sur-excursion, écrêtage, puissance excessive
Montage aérien	Points de suspension avec boulons à œil (charge max : 3/8")
Nettoyage	Chiffon sec uniquement
Utilisation	Intérieur seulement

FOIRE AUX QUESTIONS - Paraline PSA1S YORKVILLE

Comment connecter le PSA1S à mon système ?

Utilisez les entrées XLR ou jack 1/4" symétriques. Sélectionnez le mode d'entrée approprié : Line pour un signal de niveau ligne (depuis un processeur ou mélangeur) ou Speaker pour un signal de niveau haut-parleur (depuis un amplificateur). Les sorties Thru permettent de chaîner plusieurs subwoofers.

Quelle est la puissance maximale du PSA1S ?

La puissance nominale est de 1400 watts, avec une puissance crête de 2800 watts. L'amplificateur est de classe D pour une efficacité optimale.

Comment régler le niveau des basses ?

Utilisez la commande Level sur le panneau arrière. Réglez-la en écoutant avec un signal d'entrée moyen. Le réglage central (cran) est un bon point de départ pour un niveau ligne à +3 dBV. Évitez de monter trop haut, le limiteur gère la puissance.

Que faire si la LED d'alimentation clignote ?

Cela indique que la protection interne s'est activée (surchauffe, surintensité, etc.). L'appareil tente de redémarrer automatiquement. Si le clignotement persiste, débranchez l'alimentation et contactez un technicien qualifié.

Puis-je suspendre le PSA1S au plafond ?

Oui, il est conçu pour un montage aérien. Utilisez les points de suspension avec des boulons à œil classifiés (recommandés par Yorkville ou ATM Flyware). Respectez les limites de charge : poids de l'enceinte seule (54,6 kg) et attache 3/8". Installez une protection secondaire (câble de sécurité).

Quels câbles utiliser pour l'entrée ligne ?

Pour le mode ligne, privilégiez des câbles symétriques jack TRS 1/4" ou XLR pour réduire les ronflements. En mode haut-parleur, utilisez un câble de haute-parleur 1/4" asymétrique.

Le PSA1S peut-il être utilisé en extérieur ?

Non, l'appareil est conçu pour une utilisation à l'intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec pour nettoyer la surface. N'utilisez pas de produits chimiques ou de liquides. Assurez-vous que l'appareil est débranché avant le nettoyage.

Quelle est la réponse en fréquence du PSA1S ?

La réponse en fréquence est de 37 Hz à 100 Hz (±3 dB). Le filtre séparateur est fixe à 100 Hz, ce qui optimise la reproduction des basses.

Puis-je utiliser le PSA1S avec d'autres marques d'enceintes ?

Oui, il peut être utilisé avec tout système audio compatible. Assurez-vous d'utiliser le mode d'entrée approprié (ligne ou haut-parleur) et de respecter les impédances. Les sorties Thru transmettent le signal sans l'altérer.

MODE D'EMPLOI Paraline PSA1S YORKVILLE

Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'un «voltage dangereux» non-isolé à proximité de l'entrée du produit qui pourrait être d'ampleur suffisante pour présenter un risque de choc électrique.

Le symbole NE PAS EMPIER est pour alerter l'utilisateur que le produit ne doit pas être empié verticalement en raison de la nature du produit.

SEPARATE COLLECTION WEEE

CAUTION • AVIS RISK OF ELECTRIC SHOCK DO NOT OPEN RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR CAUTION: HOT SURFACE ATTENTION: SURFACE CHAUDE

DO NOT JSH OR PULL

NOT TO BE SERVICED BY USERS

Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'instructions importantes dans la littérature accompagnant l'appareil en ce qui concerne l'opération et la maintenance de cet appareil.

CAUTION: OVERHEAD LOAD ATTENTION: CHARGE AÉRIENNE

Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE REPARABLE PAR L'UTILISATEUR. CONSULTEZ UN TECHNICIEN QUALIFIE POUR L'ENTRETIENT CE PRODUIT EST POUR L'USAGE À L'INTÉREUR SEULEMENT. LES PACKS BATTERIES INSTALLÉS NE DOIVENT PAS ÊTRE EXPOSÉS À UNE CHALEUR EXCESSIVE TELLE QUE LE ENSOLEILLEMENT, LE FEU OU SIMILAIRES.

Veuillez lire le manuel: Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez, gardez s.v.p. les instructions pour consultations ultérieures et observez tous les avertissements.

Nettoyage: Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boîte au cas où l'appareil devait être retourné pour réparation.

Avertissement: Pour réduire le risque de feu ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilisez pas cet appareil près de l'eau.

Attention: Lors de l'utilisation de produits électriques, assurez-vous d'appliquer des précautions de base incluant celles qui suivent

Alimentation - L'appareil ne doit être branché qu'à une source d'alimentation correspondant ou voltage spécifié dans le manuel et auquel indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les deux prises. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé. Un appareil construit selon les normes de CLASS II devrait être raccordé à une prise murale d'alimentation avec connexion intacte de mise à la masse. Lorsqu'une prise de branchement ou un coupler d'appareils est utilisé comme dispositif de débranchement, ce dispositif de débranchement devra demeurer parfaitement fonctionnel avec raccordement à la masse.

Risque - Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement les attachements/accessoires indiqués par le fabricant.

L'équipement suspendu au-dessus de la tête doit utiliser une protection secondaire pour éviter les blessures en cas de défaillance du mécanisme de montage principal. Les boulons à tête de sécurité fixés à l'équipement et le fil d'acier galvanisé peuvent être utilisés ensemble pour mettre en œuvre un montage à sécurité intégrés, assurant ainsi la sécurité de l'équipement et de toute personne placée sous l'équipement.

Une installation incorrecte peut entraîner des blessures corporelles ou la mort. Si vous n'êtes pas qualifié pour tenter l'installation, demandez l'aide d'un grimpeur structurel professionnel.

Remarque : L'utilisation prolongée d'écouteurs à un volume élevé peut nuire à la santé de vos oreilles.

Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Assurez-vous que l'appareil est fourni de la propre ventilation. Ne procédez pas à l'installation près de sources de chaleur telles que radiateurs, registres de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'Alimentation - Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée dispose de deux lignes dont une plus large que l'autre. Une prise avec tige de mise à la masse disposse de deux lignes en plus d'une trisième tige ou connecte à la masse. La ame plus large ou la tige ce mise à la masse est prévu pour votre sécurité. La prise murale est désuée si elle n'est pas compte pour accepter ce type de prise avec dispositif de sécurité. Dans ces cas, contactez un énechriden pour faire remplacer la prise muralle. Evitez d'endommager le cordon d'alimentation. Protéguez le cordon d'alimentation. Assurez-vous qu'on ne marche pas dessus et qu'on ne le prince pas en particulier aux prises. NUTLISEZ PAS L'APPAREIL si cordon d'alimentation est endommagé. Pour débrancher complètement cet apparel de l'alimentation CA principale, disconnectez le cordon d'alimentation de la prise d'alimentation murale. Le cordon d'alimentation du bloc d'alimentation de l'appareil doit demeurer pleinement fondonnées.

Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service - L'appareil ne doit être entretenu que par un personnel de service qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque manière que ce soit, comme le câble d'alimentation ou la fiche est endommagé, du liquide a été renversé ou des objets sont tombés dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement, nécessite la remplacement de la batterie ou est tombé. Débranchez l'alimentation avant l'entretien?

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution.

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'installation

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Respecter tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas l'appareil près de l'eau.
6. Nettoyer uniquement avec chiffon sec
7. Ne bloquez pas les ouvertures de ventilation. Installer en suivant les instructions du fabricant.
8. ils (y compris les amplificateurs) produisant de la chaleur.
9. N'annulez pas l'objectif sécuritaire de la fiche polarisée ou de la tige de mise à la terre. Une fiche polarisée possède deux l lames et une troisième tige. La lame large ou la troisième tige sont fournies pour voir sécurité. Si la fiche n'entre pas dans votre prise, consultez un électricien pour remplacer la prise obsolète.
10. Protéger le cordon d'alimentation des plétinements ou pincements en particulier près des fiches, des prises de courant et au point de sortie de l'appareil.
11. Utilisez uniquement les accessoires spécifiés par le fabricant.
12. Utiliser uniquement avec un chariot, stand, trépied ou une table spécifiée par le fabricant, ou vendus avec l'appareil.
13. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé pendant de longues périodes de temps.
14. Confiez toute réparation à un technicien qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit, comme lorsque le câble il a été exposé à la pluie ou l'humidité, ne fonctionne pas normalement, ou est tombé.

Avertissement:

- Pour réduire les risques d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité et ne placez pas d'objets contenant des liquides, tels que des vases, sur l'appareil.

- Pour isoler totalement cet appareil de l'alimentation secteur, débranchez totalement son cordon d'alimentation du réceptacle CA.

- La prise du cordon d'alimentation ou du prolongateur, si vous en utilisez un comme dispositif de débranchement, doit rester facilement accessible

TO PREVENT ELECTRIC SHOCK HAZARD, DO NOT CONNECT TO MAINS POWER SUPPLY WHILE GRILLE IS REMOVED.

POUR PRÉVENIR LES RISQUES D'ÉLECTROCUTION, NE PAS RACCORDER À L'ALIMENTATION ÉLECTRIQUE ALORS QUE LA GRILLE EST RETIRÉE.

Specifications

Active ou Passive	Active
Puissance Nominale (watts)	1400 Watts (Pointe: 2800 Watts)
Niveau de Pression Sonore Max (dB)	135dB Pointe (129dB Continue)
Réponse en Fréquence (Hz +/- 3db)	37Hz-100Hz
Fréquence de Filtre Séparateur (Hz)	fixe @ 100Hz
Configuration des HP	2x12-pouces (enceinte Bass Reflex)
Driver(s) pour Fréquences Graves	2x12-pouces - céramique avec bobine de 3 pouce
Impédance pour Fréquences Graves( ohms)	2x4 Ohm
Amplificateur - Fréquence Graves	Classe D
Consommation de puissance (typ/max)	210VA / 440 VA
Matériaux de construction - Enceinte	15mm Bouleau
Matériaux de construction - Baffle	15mm Bouleau
Recouvrement/ Finition	Peinture
Dimensions (PLH x L arrière, pouces)	22.75 x14 x 32
Dimensions (PLH x L arrière, cm)	57.8 x 35.6 x 81.3
Poids (livres/kg)	120 / 54.6
*	Les spécifications sont sujettes à modification sans préavis

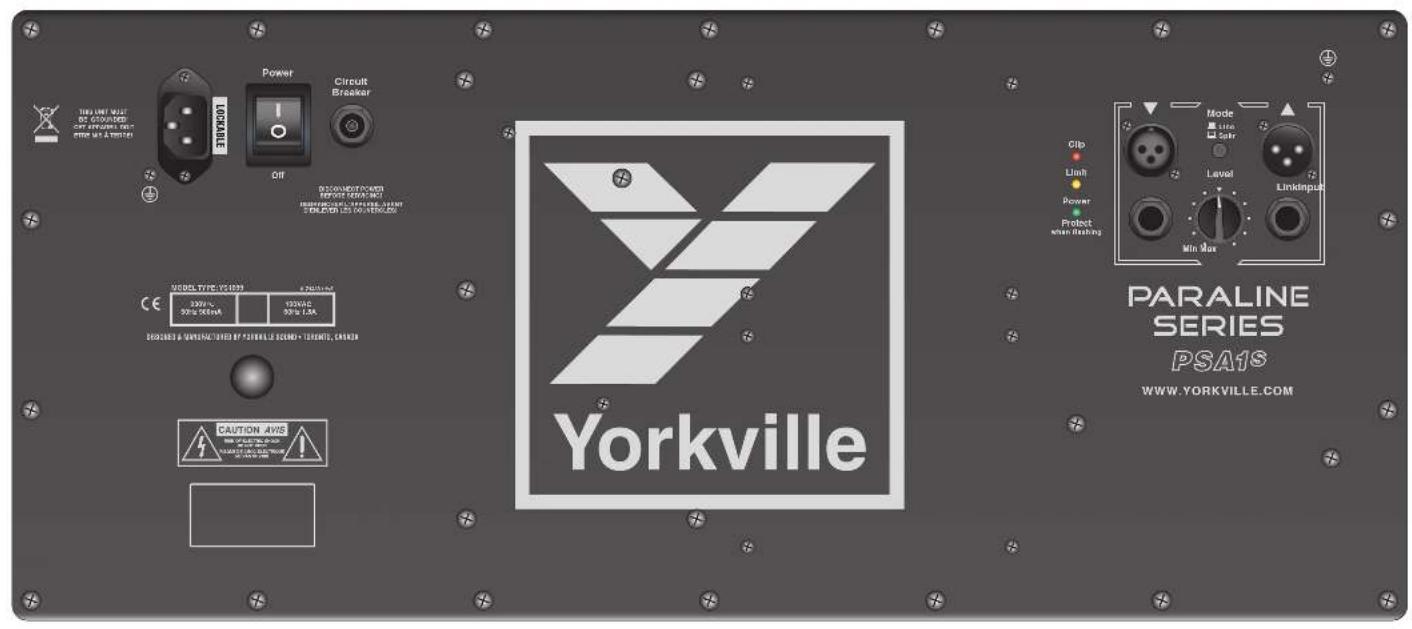

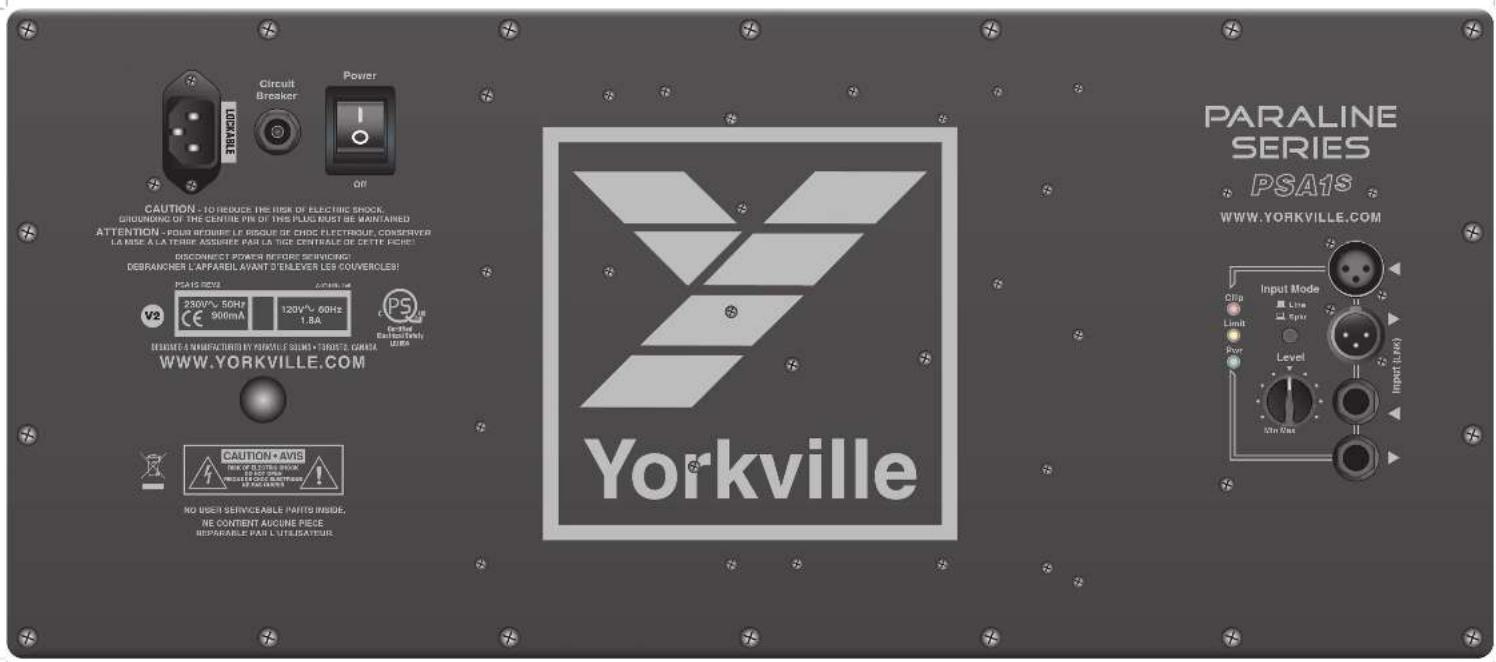

Choisissez entre des signaux de niveau ligne et de niveau haut-parleur.

La position niveau ligne est utilisée lorsque les PSA1/PSA2 reçoivent un signal de niveau ligne provenant d'un processeur, d'un filtre électronique, d'un mélangeur non alimenté ou de la boucle d'un haut-parleur alimenté. En mode niveau ligne, l'utilisation de câbles symétriques ¼-pouce (Pointe, Anneau, Manchon) et/ou XLR permet de réduire la sensibilité de l'appareil aux ronflements et aux bourdonnements.

La position "Speaker Level" doit être utilisée lorsque les PSA1/PSA2 sont alimentés par un câble de haut-parleur de ¼ pouce provenant de la sortie d'un amplificateur, d'un mélangeur amplifié ou de la connexion parallèle d'un haut-parleur non amplifié. Pour le fonctionnement au niveau haut-parleurs, connectez les PSA1/PSA2 comme un haut-parleur ordinaire (en parallèle à l'aide des prises en boucle) avec les haut-parleurs passifs pleine gamme

2. Commande de niveau

La commande de niveau ajuste la quantité de basses ajoutées au système de sonorisation. Ce réglage doit être effectué en écoutant avec un signal d'entrée de niveau moyen (de telle sorte que le limiteur ne se déclenche pas).

Remarque : il n'est pas recommandé de régler cette commande à des niveaux élevés, car le limiteur détermine le niveau de sortie. Un réglage au cran central sur la commande de niveau PSA1/PSA2s est le bon point de départ lors du réglage d'un système de sonorisation. Le cran est le réglage qui donne la pleine puissance lorsque l'entrée ligne est utilisée et que le signal d'entrée est à un niveau de +3 dBV.

3. Prises d'entrée

Conçu pour faciliter le branchement à presque tous les systèmes audio avec un minimum de difficultés, les PSA1 et PSA2 sont équipés d'entrées ¼-pouce et XLR avec des connexions Thru. Les PSA1/PSA2 peuvent être branchés avant ou après un haut-parleur pleine

PSA1S/PSA2S

bande, ils n'altèrent pas le signal des haut-parleurs en chaîne (Thru) et ne tirent aucune puissance de l'amplificateur/processeur qui les entraîne. Notez également qu'un filtre externe n'est pas nécessaire lorsque vous utilisez les PSA1/PSA2.

Remarque : les prises Thru permettent de connecter en parallèle de nombreux subwoofers PSA1/PSA2. Il n'y a pas de limite pratique au nombre de PSA1/PSA2 qui peuvent être connectés ensemble.

4. Protection

Les PSA1 et PSA2 disposent de plusieurs mécanismes de protection internes contre les surintensités, les sur-excursions, les écrêtages et une puissance moyenne de sortie excessive. Dans certains cas, lorsque la protection est activée, la sortie sera coupée. Dans ce cas, la DEL d'alimentation clignote et les PSA1/PSA2 tentent de redémarrer. Si le problème persiste, vous devez amener vos PSA1/PSA2 au centre de service agréé le plus proche pour qu'un technicien qualifié les répare.

À des niveaux de puissance élevés lorsque le limiteur est en fonctionnement, l'augmentation de la commande de niveau du subwoofer n'augmentera pas le niveau de sortie. Pour obtenir les meilleurs résultats, réglez le système de manière

à ce que la DEL du limiteur s'allume de temps en temps (quelques fois par seconde). Le limiteur est présent dans le circuit à tout moment pour éviter toute distorsion et pour empêcher la sur-excursion des haut-parleurs.

Note : L'adaptateur intégré pour le montage sur pied des PSA1/PSA2 peut être utilisé avec l'accessoire Yorkville SW-TUBEHD pour supporter une ou deux de nos enceintes PSA1. Le tube de support peut être utilisé en toute sécurité à condition que les PSA1/PSA2 se trouvent sur une surface plane et horizontale.

AVERTISSEMENT : les enceintes plus grandes ou plus lourdes ne doivent PAS être utilisées !

Pour obtenir le manuel de l'utilisateur, visitez notre site Web à http://www.yorkville.com/manuals/ou, si vous avez besoin d'une version imprimée, appelez-nous au 905-837-8777

PSA1S

Plusieurs des modèles populaires de la ligne d'enceinte à haut-parleur Yorkville sont maintenant équipés de quincaillerie de montage pour les applications requérant une suspension aérienne. Dépendamment du modèle, deux ou plusieurs attaches internes sont prévues pour de tels montages. Chaque attache contient deux trous de boulon et offre des points de montage centre de gravité pour utilisation avec charges droites ou anguleuses. Plusieurs des modèles permettent la suspension de cabinets additionnels selon leur limite de charge de travail spécifique.

Adhésif de verrouillage pour filetage (Type amovible)

3. Installation des boulons à OEIL

a) À l'aide d'une Clé Hex 4.5mm (7/32"), enlevez le boulon à tête plate du dessus ou du dessous de l'enceinte à haut-parleur pour découvrir les trous filetés (sur les modèles TX, les boulons à tête plate sont situés à l'intérieur des quincailleries de montage intégré), tel qu'indiqué ci-dessous. Assurez-vous de ne pas perdre ces boulons à tête plate. Vous devrez les réutiliser pour fermer hermétiquement le cabinet quand les boulons à œil seront enlevés.

IMPORTANT!! N'UTILISEZ QUE DES BOULONS À OEIL CLASSIFIÉS POUR LES CHARGES REQUISES. VOUS POUVEZ VOUS LES PROCURER DE YORKVILLE SOUND OU ATM FLYWARE™, POUR PRÉSERVER UNE FORCE MAXIMALE DE L'ENTRETOISEMENT DU CABINET, ASSUREZ-VOUS QUE TOUS LES POINTS DE SUSPENSION SONT FIXÉS SOLIDEMENT AVEC SOIT UN BOULON À OEIL, SOIT UN BOULON HEX À TÊTE PLATE

b) Placez une goutte d'adhésif de verrouillage sur le filetage du boulon à oeil et placez-en une dans le trou exposé. Resserrez chaque boulon à oeil à la main jusqu'à ce qu'ils soient bien serrés contre l'enceinte. Serrez encore chaque boulon à œil en les tournant un autre demi-tour. Assurez-vous d'insérer les boulons à oeil dans les trous filetés directement en ligne avec le câble de suspension. Toujours suivre les instructions d'installation et d'utilisation du fabricant des boulons à oeil.

c) Suspendez chaque enceinte selon le calcul de charge de travail et les pratiques recommandées par le fabricant de la quincaillerie de montage.

IMPORTANT!! LES MODÈLES ÉQUIPÉS DE SEULEMENT DEUX POINTS DE SUSPENSION SUR LE DESSUS, SONT DOTÉS D'UN POINT DE TIRE À L'ARRIÈRE SUR LE PANNEAU CENTRAL DU BAS. CE POINT DE TIRE NE DOIT PAS ÊTRE UTILISÉ COMME POINT DE SUSPENSION. CE POINT DE TIRE NE DOIT SEULEMENT ÊTRE UTILISÉ QUE POUR TIRER L'ENCEINTE VERS L'ARRIÈRE.

Enlevez le boulon à tête plate et remplacez-le avec un boulon à œil forgé.

N'enlevez pas les boulons à tête plate sur le côté de l'enceinte/s

4. Limites de CHARGE de travail

Les limites de charge spécifiées ont été déterminées pour chaque enceinte comme suit:

PSA1SF

Attaches aériennes au-dessus 3/8-po Poids de l'encelle seule

IMPORTANT!! LIRE TOUTE LA DOCUMENTATION INCLUSE AU SUJET DE L'UTILISATION APPROPRIÉ DE LA QUINCAILLERIE. POUR ASSURER UNE BONNE INSTALLATION, POUR OBTENIR DE L'INFORMATION TECHNIQUE SUR LES DIVERSES TECHNIQUES DE SUSPENSION ET POUR OBTENIR DE L'INFORMATION SUR LES ACCESOIRES EXTÉRIEURS NOUS VOUS SUGGÉRONS D'APPELER LE SERVICE TECHNIQUE DE ATM FLY-WARE AUX ETATS-UNIS AU [phone] DU LUNDI AU VENDREDI DE 9 AM À 6 PM (HSP) OU PAR FAX AU [phone]. YORKVILLE SOUND NE GARANTIE PAS UNE UTILISATION SÉCURITAIRE DES ENCEINTES SI LES LIMITES DE CHARGE RECOMMANDÉES NE SONT PAS RESPECTÉES ET SI VOUS N'ADHÉREZ PAS STRICLEMENT À LA LISTE DE QUINCAILLERIE RECOMMANDÉE.

IMPORTANT!! RAILS DE MONTAGE (TRACK RAILLINGS): LES ENCEINTES INCORPORANT LE SYSTEME DE RAIL DE MONTAGE ONT LES MÊMES LIMITES DE CHARGE DE TRAVAIL QU'ILS SOIENT SUSPENDUS AVEC LE SYSTÈME DE RAIL OU AVEC LES BOULONS À OEIL. CES VALEURS ASSIGNÉES DE LIMITE DE CHARGE PEUVENT ÉTRES LIMITÉS ET BASÉS SUR LA VALEUR DE LIMITE DE CHARGE ASSIGNÉE AUX APPAREILLAGES DE RAIL (TRACK FITTINGS) ELLE-MÊMES. ASSUREZ-VOUS S. V. P. QUE LA VALEUR ASSIGNÉE DE LIMITE CHARGE DE TRAVAIL SUR LES APPAREILLAGES CERTIFIÉS DE RAIL (TRACK FITTINGS) EXÈDE LES LIMITES NÉCESSAIRES DE CHARGE DE TRAVAIL.
