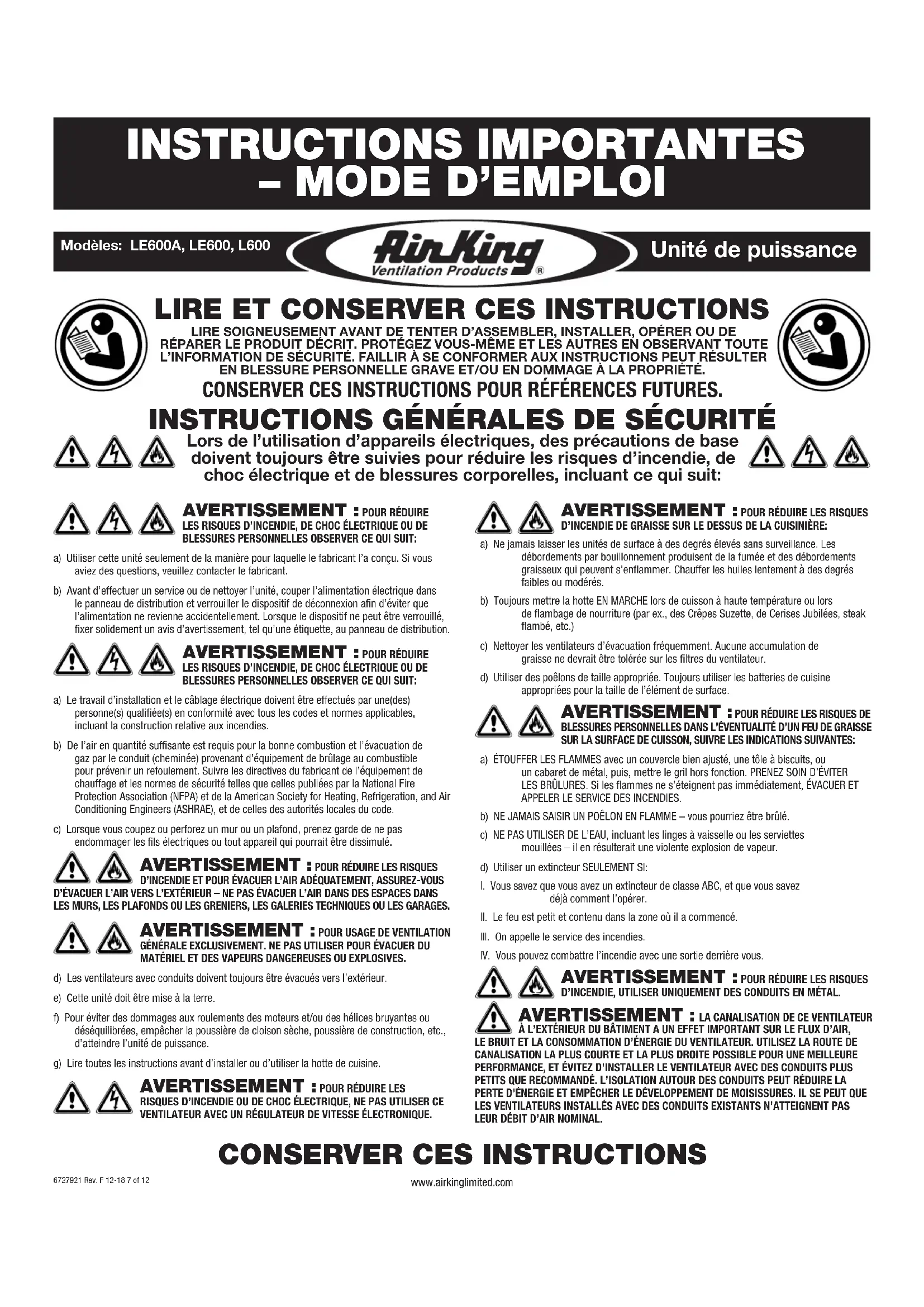

MODE D'EMPLOI LE600 Air King

Unité de puissance Modèles: LE600A, LE600, L600

AVERTISSEMENT : POUR RÉDUIRE

LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l’a conçu. Si vous aviez des questions, veuillez contacter le fabricant.b) Avant d’effectuer un service ou de nettoyer l’unité, couper l’alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d’éviter que l’alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d’avertissement, tel qu’une étiquette, au panneau de distribution.

AVERTISSEMENT : POUR RÉDUIRE

LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:a) Le travail d’installation et le câblage électrique doivent être effectués par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies.b) De l’air en quantité suffisante est requis pour la bonne combustion et l’évacuation de gaz par le conduit (cheminée) provenant d’équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l’équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code.c) Lorsque vous coupez ou perforez un mur ou un plafond, prenez garde de ne pas endommager les fils électriques ou tout appareil qui pourrait être dissimulé.

D’INCENDIE ET POUR ÉVACUER L’AIR ADÉQUATEMENT, ASSUREZ-VOUS D’ÉVACUER L’AIR VERS L’EXTÉRIEUR – NE PAS ÉVACUER L’AIR DANS DES ESPACES DANS LES MURS, LES PLAFONDS OU LES GRENIERS, LES GALERIES TECHNIQUES OU LES GARAGES.

GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.d) Les ventilateurs avec conduits doivent toujours être évacués vers l’extérieur.e) Cette unité doit être mise à la terre.f) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d’atteindre l’unité de puissance.g) Lire toutes les instructions avant d’installer ou d’utiliser la hotte de cuisine.

RISQUES D’INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.

D’INCENDIE DE GRAISSE SUR LE DESSUS DE LA CUISINIÈRE: a) Ne jamais laisser les unités de surface à des degrés élevés sans surveillance. Les débordements par bouillonnement produisent de la fumée et des débordements graisseux qui peuvent s’enflammer. Chauffer les huiles lentement à des degrés faibles ou modérés. b) Toujours mettre la hotte EN MARCHE lors de cuisson à haute température ou lors de flambage de nourriture (par ex., des Crêpes Suzette, de Cerises Jubilées, steak flambé, etc.) c) Nettoyer les ventilateurs d’évacuation fréquemment. Aucune accumulation de graisse ne devrait être tolérée sur les filtres du ventilateur. d) Utiliser des poêlons de taille appropriée. Toujours utiliser les batteries de cuisine appropriées pour la taille de l’élément de surface.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES DE

BLESSURES PERSONNELLES DANS L’ÉVENTUALITÉ D’UN FEU DE GRAISSE SUR LA SURFACE DE CUISSON, SUIVRE LES INDICATIONS SUIVANTES: a) ÉTOUFFER LES FLAMMES avec un couvercle bien ajusté, une tôle à biscuits, ou un cabaret de métal, puis, mettre le gril hors fonction. PRENEZ SOIN D’ÉVITER LES BRÛLURES. Si les flammes ne s’éteignent pas immédiatement, ÉVACUER ET APPELER LE SERVICE DES INCENDIES. b) NE JAMAIS SAISIR UN POÊLON EN FLAMME – vous pourriez être brûlé. c) NE PAS UTILISER DE L’EAU, incluant les linges à vaisselle ou les serviettes mouillées – il en résulterait une violente explosion de vapeur. d) Utiliser un extincteur SEULEMENT SI: I. Vous savez que vous avez un extincteur de classe ABC, et que vous savez déjà comment l’opérer. II. Le feu est petit et contenu dans la zone où il a commencé. III. On appelle le service des incendies. IV. Vous pouvez combattre l’incendie avec une sortie derrière vous.

LIRE SOIGNEUSEMENT AVANT DE TENTER D’ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ VOUS-MÊME ET LES AUTRES EN OBSERVANT TOUTE L’INFORMATION DE SÉCURITÉ. FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ. CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES. INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Lors de l’utilisation d’appareils électriques, des précautions de base doivent toujours être suivies pour réduire les risques d’incendie, de choc électrique et de blessures corporelles, incluant ce qui suit:INSTRUCTIONS D’INSTALLATION

Préparation de la unité de puissance

1. Sortir la hotte de son emballage et confirmer que toutes les pièces sont présentes. En

plus de la hotte, vous devriez avoir :

1 - Collet de conduit

1 - Compartiment à câblage

3 - Filtres à graisses en aluminium (livré installés)

1 - Feuillet d’instruction/de sécurité

REMARQUE : Certaines hottes de cuisine peuvent être livrées avec une pellicule protectrice en plastique collée sur le dessous de l’unité. Il est recommandé de laisser cette pellicule en place durant l’installation pour la protection contre les égratignures. Enlever une fois l’installation complétée.

Préparation du secteur

1. La plupart des codes de bâtiments exigent un matériel non-combustible au-dessus de la

surface de cuisson. Si vous avez le bois ou un autre matériel combustible sur le fond de vos cabinets, on vous recommande d’utiliser le revêtement facultatif de hotte (voyez à la section 3). Si vous avez un matériel non-combustible, faites un trou trou profond de 26.88 po sur 10 po dans le cabinet ou le panneau où l'unité d’alimentation sera montée (Figure 1). REMARQUE : La hotte doit être montée à un minimum de 24 po et à un maximum de 36 po de la surface de cuisson.

Revêtement facultatif de la hotte

1. Fixez le revêtement à l'armature ou au panneau fait sur mesure du cabinet en utilisant

trois vis sur chaque extrémité du revêtement et 3 vis de chaque côté du dessus du revêtement (Figure 2). www.airkinglimited.com 6727921 Rev. F 12-18 8 of 12

2. Insérez l'unité de puissance dans le trou et fixez-la au revêtement utilisant les vis

fournies avec le revêtement (Figure 3). REMARQUE : Si un revêtement Air King facultatif n'est pas utilisé ; utilisez le matériel approprié pour installer l'unité en place, en veillant à vous conformer à tous les codes locaux et nationaux de bâtiment.

CONFORMES AUX CODES LOCAL ET NATIONAL DU BÂTIMENT. REMARQUE : La canalisation de ce ventilateur à l’extérieur du bâtiment a un effet important sur le flux d’air, le bruit et la consommation d’énergie du ventilateur. Utilisez la route de canalisation la plus courte et la plus droite possible pour une meilleure performance, et évitez d’installer le ventilateur avec des conduits plus petits que recommandé. L’isolation autour des conduits peut réduire la perte d’énergie et empêcher le développement de moisissures. Il se peut que les ventilateurs installés avec des conduits existants n’atteignent pas leur débit d’air nominal.

1. Installez le registre inclus dans la hotte à l’aide de trois des vis à pointe émoussée n° 6

fournies. Décollez le dos du joint inclus et, tout en tenant les amortisseurs en position verticale, installez le joint sur le capot. Assurez-vous d'aligner les trous et les coupures rectangulaires pour vous assurer que les amortisseurs s'ouvrent facilement. Installez le collier de conduit inclus dans la hotte avec quatre des vis à pointe émoussée n° 6 fournies. (Figure 4). Assurez-vous que les joints des conduits et les pénétrations extérieures sont scellés avec du mastic ou tout autre matériau similaire pour créer un passage d’air étanche afin de minimiser la perte ou le gain de chaleur et réduire le risque de condensation. Placez / enveloppez l’isolant autour du conduit et / ou ventilateur afin de minimiser la possibilité d’accumulation de condensation à l’intérieur du conduit, ainsi que la perte ou le gain de chaleur (Figure 5). Figure 2 Figure 1

10 po Figure 3 Figure 4 Collet de conduit Conduit Unité de puissance Ampoule Clapet2 Quand il y a accès au dessus de l'unité, reliez la canalisation au collier de conduit et fixez-la en place en utilisant un ruban adhésif pour sceller tous les joints (Figure 4).3. Quand il n'y a aucun accès au dessus de la hotte, abaissez soigneusement le conduit en métal par le trou à la base de la hotte. Glissez ce conduit au-dessus du collier de conduit. Assurez-vous que l’assemblement de la pièce d’ajustage / du clapet entre dans la canalisation. Scellez le raccordement avec le ruban adhésif de conduit.REMARQUE : Pour réaliser la circulation d'air appropriée, vous avez besoin d’un conduit circulaire de 10 po. Le raccord de conduit est de 9,8 po de diamètre (pour un conduit circulaire de 10 po). Pour garantir la meilleure qualité d’air et performance acoustique, il est recommandé que la longueur de la canalisation et le nombre de coudes soient réduits au minimum, que le rayon de chaque coude soit aussi grand que possible pour l’installation, et que des conduits rigides soient utilisés.

ÉLECTRIQUES DOIVENT ÊTRE FAITES EN CONFORMITÉ AVEC LES CODES LOCAUX, LES ORDONNANCES OU LE CODE ÉLECTRIQUE NATIONAL. SI VOUS N’ÊTES PAS FAMILIER AVEC LES MÉTHODES D’INSTALLATION DE CÂBLAGE ÉLECTRIQUE, RECOURREZ AUX SERVICES D’UN ÉLECTRICIEN QUALIFIÉ.3 Examinez le couvercle du compartiment de câblage et sélectionnez l’entrée des câbles la plus appropriée puis retirez l’alvéole défonçable. Passez le câble d’alimentation dans l’ouverture et installez un serre-câble approprié. Connectez les deux câbles blancs lâches de la hotte au câble blanc de l’alimentation, et le câble noir lâche de la hotte au câble noir de l'alimentation. Branchez le fil de mise à la terre (vert ou dénudé) du bloc d’alimentation à la vis de mise à la terre verte de la hotte. Suivez les méthodes homologuées pour effectuer toutes les connexions (Figure 6).2. Fixez le compartiment de câblage à l’unité de puissance avec deux des vis #6 à tête épointée comprises (Figure 7).www.airkinglimited.com6727921 Rev. F 12-18 9 of 12

Réglage de la vitesse(Modèle LE600A seulement)1. Votre hotte est équipée d'un régulateur de vitesse qui permet à la hotte de fonctionner en continu au niveau prédéfini de CFM. Pour définir le niveau de CFM, déplacer le cadran rotatif situé à l'intérieur du compartiment de fil à la CFM souhaitée.2. Repérez l'interrupteur à bascule portant la mention «ASHRAE 62.2" sur la couverture de contrôle de vitesse et assurez-vous qu'il est en position MARCHE. Pour désactiver la fonction de la vitesse en continu, réglez le commutateur à la position ARRÊT.

A BASCULE DE LA VITESSE EN CONTINU A LA POSITION ARRÊT NE TOURNE PAS L’ALIMENTATION PRINCIPALE DE LA HOTTE À LA POSITION ARRÊT.

Amortisseur motoriséUn registre motorisé optionnel peut être connecté à l'appareil. Le registre est connecté via un transformateur 24V qui se branche dans le réceptacle de l'appareil (Figure 8).Exigences d'alimentation électrique: 120V/60Hz/Max 15WREMARQUE: Réceptacle à utiliser UNIQUEMENT pour le registre motorisé Air King.REMARQUE: Assurez-vous de faire référence aux instructions fournies avec le registre motorisé avant d'installer ou de faire fonctionner.Opération1. Une fois installé, la prise de courant sera mise sous tension chaque fois que l'appareil est réglé sur une vitesse élevée, moyenne ou faible. Lorsque le contrôle de vitesse est désactivé, le registre se ferme.

Terminer l’installation1. Retirez toute pellicule plastique collée sur l’unité de puissance.2. Installez lampes en insérant la lampe dans la douille et en tournant dans le sens des aiguilles d'une montre légèrement jusqu'à ce qu’elle soit fermement en place. NE serrez PAS plus que nécessaire. LE600A, LE600: Deux lampes LED GU10 Base 7W au maximum L600: Deux lampes Halogen GU10 Base 50W au maximum3. Tournez les interrupteurs à leur position Éteinte ( • ) et rétablissez l’alimentation. Testez que la lumière et le ventilateur fonctionnent adéquatement.4. S'il y a n'importe quel bruit de vibration, vérifiez la source et essayez de serrer les attaches, d’ajuster la bande pour faire un raccordement ou un joint plus serré, ou vérifiez que le clapet de collier de hotte, le clapet de mur ou le clapet de plafond s'ouvrent correctement.

OperationContrôlesVotre hotte de cuisinière est équipée avec deux interrupteurs rotatifs dont l’un contrôle l’éclairage et l’autre contrôle la soufflante du ventilateur d’évacuation. L’interrupteur de l’éclairage est un interrupteur de rotatif. Le commutateur de vitesse du ventilateur a quatre positions, Éteinte, Haute, Moyenne, et Basse (Figure 9).

L’ALIMENTATIONE EST COUPÉE AU PANNEAU DE SERVICE AVANT D’EFFECTUER UN SERVICE SUR L’UNITÉ.Filtres1. Des filtres anti-graisse en aluminium sont compris avec votre unité et ils doivent être lavés au moins une fois par mois. Les filtres vont au lave-vaisselle et doivent être lavés avec un détergent ou savon doux.2. Pour retirer les filtres, tirez l’onglet de la poignée vers le bas jusqu’à ce que les filtres se dégagent de l’unité. Pour réinstaller, glissez l’onglet à l’arrière du filtre dans la fente dans l’unité. Tout en maintenant la poignée ou le filtre, soulevez le filtre en place et relâchez la poignée. Le filtre doit cliquer solidement en place (Figure 10). Figure 5 Câble d’alimentation* Conduit rond de 10 po* (évacuation horizontale)* Capuchon de mur* Capuchon de toit* *Acheter séparément Conduit rond de 10 po* (évacuation verticale)* Soffite Armoire Hotte Sceller les joints avec du ruban 24 po à 30 po au-dessus de la surface de cuisson Compartiment à câblage Figure 7

Figure 8 Réceptacle Figure 9 Figure 6 Alimentation de la résidence Noir Neutre (blanc) Mise à la terre (vert ou nu) Hotte Noir Neutre (blanc) Vert Par d’autreswww.airkinglimited.com6727921 Rev. F 12-18 10 of 12Installateur : Date d’installation : Endroit de l’achat : Numéro de modèle :

CE QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière. COMBIEN DE TEMPS CETTE GARANTIE DURE : Cette garantie se rapporte seulement à l'acheteur original du produit et dure pendant cinq (5) années de la date de l'achat original ou jusqu'à ce que l'acheteur original du produit vend ou transfère le produit, celui qui se produit en premier. QUE FERA AIR KING : Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n'importe quelle partie ou pièces qui s'avèrent défectueuses ou remplacera le produit entier par le même modèle ou un modèle comparable. CE QUE CETTE GARANTIE NE COUVRE PAS : Cette garantie ne s'applique pas si le produit était endommagé ou arrête de fonctionner en raison d’un accident, d’une mauvaise manipulation ou opération, de dommages d’expédition, d’abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette garantie ne couvre pas les coûts d'expédition pour le retour des produits à Air King pour la réparation ou le remplacement. Air King payera les frais d'expédition de retour de Air King après les réparations ou le remplacement de garantie. TOUTES LES GARANTIES, EXPRESSES OU TACITES (COMPRENANT, SANS LIMITATION, TOUTE GARANTIE TACITE DE VALEUR MARCHANDE), DURENT CINQ ANNÉES DE LA DATE DE L'ACHAT ORIGINAL OU JUSQU'À CE QUE L'ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÈRE LE PRODUIT, CELUI QUI SE PRODUIT EN PREMIER ET DANS AUCUN CAS AIR KING N’ASSUME AUCUNE RESPONSABILITÉ EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE N’IMPORTE QUELLE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTEURS OU RÉCEPTACLES DE MAISON. MALGRÉ N'IMPORTE QUOI À L'EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D’AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE DÉPASSERA LE PRIX D'ACHAT DU PRODUIT ET UNE TELLE RESPONSABILITÉ SE TERMINERA AVEC L'EXPIRATION DE LA PÉRIODE DE GARANTIE. Certains états et provinces ne permettent pas les limitations de la période de garantie, ou l'exclusion ou la restriction des dommages accidentels ou indirects, et, par conséquent, les présentes restrictions ne peuvent pas s’appliquer. La présente garantie vous donne des droits légaux spécifiques et peut-être certains autres droits qui peuvent varier selon la province. La preuve d’achat est exigée avant qu'une réclamation de garantie ne soit acceptée. SERVICE À LA CLIENTÈLE : Sans frais [phone] Notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de rechange. Vous pouvez la rejoindre, du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numéro du modèle disponible, ainsi que le genre et le style (qui se trouvent sur l'étiquette à l'intérieur de votre produit). Veuillez ne pas renvoyer le produit à l'endroit de l'achat. www.airkinglimited.com IL SE PEUT QUE LES PIÈCES POUR LES PRODUITS DISCONTINUÉS, OBSOLÈTES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS DE SÛRETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES CONSOMMATEURS POUR L'INSTALLATION OU LE REMPLACEMENT. Guide de dépannage Trouble Cause possible Solution suggérée 1. La hotte ne fonctionne pas lorsque 1a. Un fusible peut être grillé ou un disjoncteur peut être déclenché. 1a. Remplacer le fusible ou réinitialiser le disjoncteur. l’interrupteur est à EN (ON). 1b. Le câblage n’est pas raccordé correctement. 1b. Couper l’alimentation de l’unité. Vérifier que tous les fils sont raccordés. 2. La hotte fonctionne, mais l’air circule plus 2. Obstruction dans les conduits d’évacuation. 2. Vérifier pour quelque obstruction dans les conduits incluant le filtre. lentement que la normale. 3. La hotte produit un son de crécelle. 3a. Les filtres sont lâches 3a. Couper l’alimentation à l’unité. Vérifier que tous les filtres sont bien fixés. 3b. Le raccord des conduits est lâche. 3b. Couper l’alimentation de l’unité. Vérifier que tous les raccords des conduits sont bien serrés. 3c. Le clapet est coincé. 3c. Coupez le courant à l'unité. Vérifiez que le clapet s'ouvre librement. 3. Si les filtres anti-graisse deviennent endommagés, les remplacer avec les filtres anti-graisse modèle SVGF-03 de Air King.Remplacement des lampes1. Pour enlever/remplacez l'ampoule, enlevez les filtres en suivant le processus indiqué ci-dessus. 2. Trouvez le support de lampe monté sur le mur arrière de la hotte (Figure 11).3. Desserrez les écrous-papillons supérieurs & inférieurs de quelques tours en tournant dans le sens contraire des aiguilles d'une montre (desserrez seulement, n'enlevez pas les écrous ou le support).4. Abaissez le support de sorte que la lampe dépasse au-dessous de la face de la hotte.5. Enlevez la lampe en tournant légèrement dans le sens contraire des aiguilles d'une montre et retirez de la douille. Remplacez par une lampe GU10 Base. 6. L'installation est l'inverse du démontage. FusiblePour remplacer le fusible, tournez le bouchon du fusible situé à côté du connecteur de fil dans le sens des aiguilles d'une montre et retirez-le. Remplacez par un fusible Bussman MDA 125-Volt, 1.5 ampères au maximum. Réinstallez le fusible de nouveau dans la hotte.Nettoyage

AVERTISSEMENT : NE PAS UTILISER D’ESSENCE, DE

BENZÈNE, DE DILUANT, DE NETTOYEUR FORT, ETC., PUISQUE CEUX-CI PEUVENT ENDOMMAGER LA HOTTE DE CUISINE.

1. Nettoyez votre unité de puissance avec du détergent doux, tel que du liquide pour la vaisselle,

puis séchez-le avec un chiffon doux. NE JAMAIS UTILISER D’ABRASIF OU DE POUDRE À RÉCURER. Séchez complètement avant de restaurer l’alimentation. NE JAMAIS IMMERGER DES PIECES ELECTRIQUES DANS L’EAU.2. L’assemblage du ventilateur peut être passé à l’aspirateur au cas où un amas (saleté, peluche, etc.,) se serait accumulé avec le temps. se serait accumulé avec le temps. Le ventilateur est lubrifié en permanence et ne nécessite pas d’huilage. Figure 11 Écrou Onglet Figure 10www.airkinglimited.com 6727921 Rev. F 12-18 11 of 12

TABLEAU DES PIÈCES DE RECHANGE

# Qté. Description # de pièce de remplacement

Plaque de ventilateur 5S1157002

Assemblement de réceptacle 5S1157005

Compartiment à câblage 5S1137003

Faisceau d'alimentation d’arrivée 5S9199703

Assemblement de ventilateur 5S1140018

Interrupteur du moteur 5S1144085

Interrupteur du lampe 5S4199018

Plaque d’interrupteur 5S1142010

Filtre anti-graisse 5S1137041

Porte-fusible 5S1999253

Ensemble de réglage de la vitesse (LE600A) 5S1157102
