MODE D'EMPLOI Z800 MK2 Antari
Nous vous félicitons pour l'achat de votre nouvelle Z-SERIES machine à fumée d'ANTARI.
Lisez et gardez ces instructions
Nous vous félicitons pour l'achat de votre nouvelle machine à fumée ANTARI.
Nous vous remercions d'avoir acheté une machine à fumée ANTARI Z. Vous êtes en possession d'un produit robuste et puissant. En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Si vous respectez les instructions suivantes, vous profitez d'une performance solide et convaincante de votre machine à fumée ANTARI pour de nombreuses années.
Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien.
Risques d'électrocution
Risque de décharge électrique. Démontez l’approvisionnement électrique de l’appareil avant d’ôter la couverture. Protégé de l’humidité. L’appareil a été conçu pour un emploi dans des locaux clos. Ne pas utiliser à l’extérieur. Pour les modèles de 110V, utilisez uniquement des prises de courant à terre à 3 broches. Avant la première mise en marche, assurez-vous que l’appareil soit branché à l’alimentation correcte. Débranchez l’appareil avant de remplir le réservoir. Assurez-vous d’installer la machine à fumée toujours droite. Éteignez l’appareil ou débranchez-le du secteur, quand il est hors d’usage. Si de l’humidité, du liquide ou du liquide à fumée avait pénétré à l’intérieur de l’appareil, débranchez-le immédiatement et contactez un technicien ou votre revendeur ANTARI avant de le réutiliser. À l’intérieur de l’appareil, il n’y a aucune partie qui ait besoin d’être révisée. Les travaux d’entretien sont à faire effectuer par votre revendeur ANTARI ou par des spécialistes.
Danger d'incendie
L'usage de cet appareil n'est prévu que pour les adultes. Installez-le hors de portée des enfants. Ne jamais faire marcher sans surveillance. Ne jamais braquer le bec de l'appareil directement sur des personnes. Le débit de la machine à fumée est très chaud. Pendant que la machine est en marche, respectez une distance d'environ 60 cm vis-à-vis son bac. Installez l'appareil à un endroit bien aéré. Ne jamais couvrir les orifices d'aération. Pour garantir une aération suffisante, laissez un espace libre de 20 cm tout autour de l'appareil. Ne jamais braquer le bec de la machine sur des flammes. Le bac de la machine devient très chaud (200^) pendant son fonctionnement. Respectez une distance minimum de 50 cm entre le bac de la machine et les matériaux enflammables. Laissez refroidir la machine à fumée ANTARI avant toute manipulation.
Risques d'explosion
Ne jamais mélanger des liquides enflammables gazeux ou huileux avec le liquide à fumée. Employez uniquement des liquides à fumée de haute qualité à base d'eau recommandée par votre revendeur. D'autres liquides à fumée pourraient causer des problèmes d'encrassement ou des crachotements.
Faites attention qu'il y ait toujours suffisamment de liquide à fumée dans le réservoir. Un emploi sans liquide pourrait endommager la pompe ou provoquer la surchauffe de l'élément de chauffage. Si votre machine à fumée ANTARI ne fonctionnait plus correctement, éteignez-le immédiatement. Videz complètement le réservoir, emballez-le soigneusement (au moins dans son emballage d'origine) et l'envoyez-le à votre revendeur ANTARI. Toujours vider le réservoir avant d'envoyer ou transporter l'appareil. Ne jamais avaler le liquide à fumée. Si c'était tout de même le cas, consultez un médecin immédiatement. En cas de contact avec la peau ou les yeux, rincez à grande eau.
Remarque: Veuillez suivre toutes les instructions de sécurité applicables sur le boîtier de votre machine à fumée ANTARI.
Déballage & inspection
Ouvrez le carton extérieur et assurez-vous que toutes les pièces n'aient subi aucun dommage durant leur transport. Assurez-vous que le carton d'expédition contienne les articles suivants:
- Une unité de machine de brouillard de la Z-Série II
- Cable secteur
- Z-10 télécommande
- Mode d'emploi
- Livre de fixation avec vis et rondelle (Z-1000II)
Servez-vous de la liste des "Accessoires" ci-jointe pour vérifier si votre modèle vous a été livré avec son équipement complet. En cas de livraison endommagée ou incomplète, contactez toujours immédiatement votre revendeur ANTARI.
Installation
Enlevez tout matériel d'emballage. Assurez-vous d'avoir enlevé toute la mousse et le rembourrage en plastique, surtout au bec de la machine. Placez la machine à fumée sur une surface plane et dévissez le couvercle du réservoir du liquide à fumée. Remplissez le réservoir de liquide à fumée ANTARI ou d'un autre liquide à fumée de haute qualité à base d'eau. Refermez le réservoir. Connectez le câble de la télécommande à la douille d'entrée correspondante de la machine à fumée qui est située au dos de l'appareil.
Maniement
Branchez la fiche d'alimentation de la machine à fumée dans une prise de courant avec terre. Mettez le commutateur d'alimentation à l'arrière de l'appareil en mode "ON". Le temps de préchauffage est terminé, dès que l'indicateur lumineux vert de la télécommande s'allume. Pour déclencher le jet de fumée, pressez le bouton correspondant de la télécommande. Continuez à appuyer sur le bouton jusqu'à ce que le début désiré soit atteint. L'indicateur lumineux sur la télécommande s'éteint chaque fois que la machine recharge pour atteindre la température de fonctionnement nécessaire. Pour des informations complémentaires concernant le maniement de votre machine à fumée ANTARI, voir la partie intitulée "Maniement avec télécommande".
Z-1000II: Voire modèle dispose d'un lyre de fixation et peut être fixe au plafond. Lors de cette installation, faites attention que la fumée ne s'évapore pas directement en direction des visages des personnes. Quelle que soit la méthode d'installation que vous choississez, faites attention à ce que l'angle d'inclinaison ne soit pas supérieur à 25 degrés.

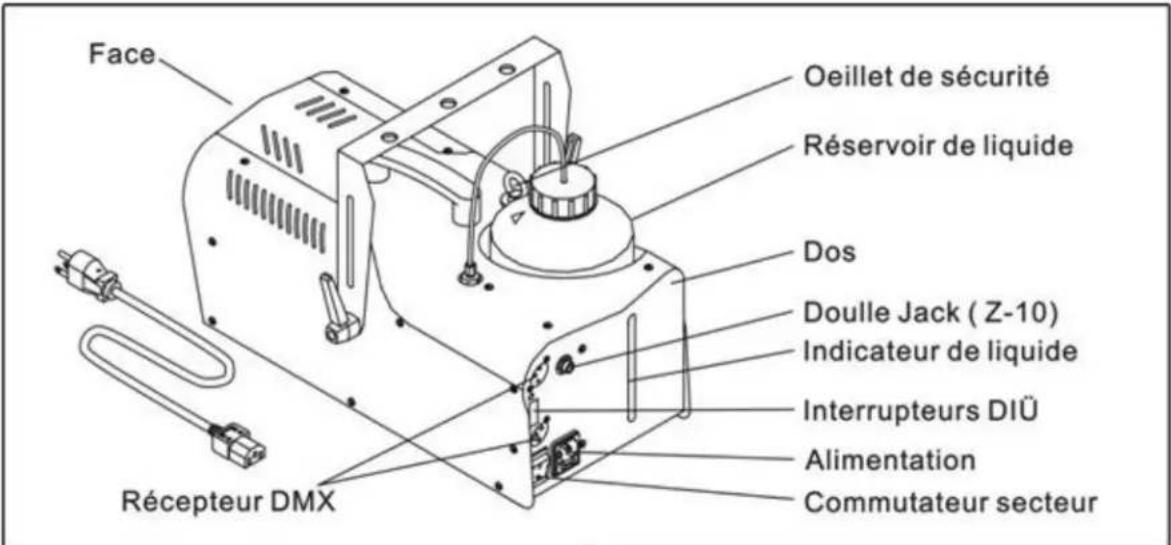

Z-1000II description
Important: Surveillez toujours tous les niveaux de liquide à fumée dans le réservoir pendant les jets de fumée. Un employé sans liquide à fumée peut endommager la machine.
Si vous constatez un débit trop faible, un bruit de la pompe ou un manque total de fumée, débranchez immédiatement votre machine. Vérifiez le niveau de liquide, le fusible externe, la connexion à la télécommande et l'alimentation au secteur. Si tout apparait être correct, branchez de nouveau. S'il n'y a aucune production de fumée après que vous avez pressé le bouton de la télécommande pendant 3 0 secondes, vérifiez si le liquide passe par le disperseur qui est attaché au réservoir. Si vous n'arrivez pas à déterminer la cause du problème, ne continuez pas à presser le bouton de la télécommande. Cela pourrait endommager votre machine. Retournez la machine à votre revendeur ANTARI.

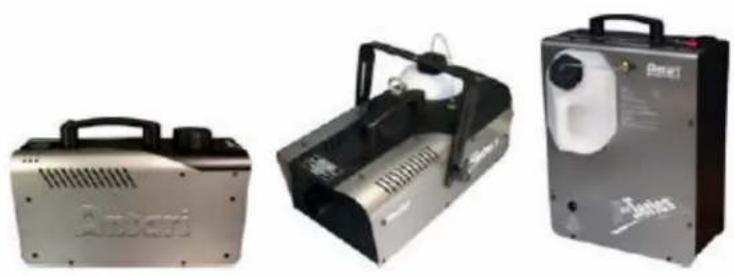

Caractéristiques Techniques
| Modèle | Z-800II | Z-1000II | Z-1020 |
| Alimentation | 115/230 V AC 50/60 Hz ~ | ||
| Puisance de rendement | 800 W | 1,000 W | 1,000 W |
| Volume d'émission | 85 m³/min. | 284 m³/min. | 284 m³/min. |
| Contenu du réservoir | 0,8 litre | 1,7 litre | 2,5 litre |
| Consommation de liquide | 37 Min./ litre | 49 Min./ litre | 24 Min./ litre |
| Poids | 3,5 kg | 6,6 kg | 9,7 kg |
| Dimensions (LxIxA) | 315 x 130 x 2100 mm | 435 x 200 x 230 mm | 370 x 295 x 135 mm |
| Éloigné Inclus | Z-10 | Z-10 | Z-10 |
| Facultatif Éloigné | Z-40, Z-50 | Z-40, Z-50 | Z-40, Z-50 |
| Temps de chauffage | 100 secondes | 4.5 min. | 12 min. |

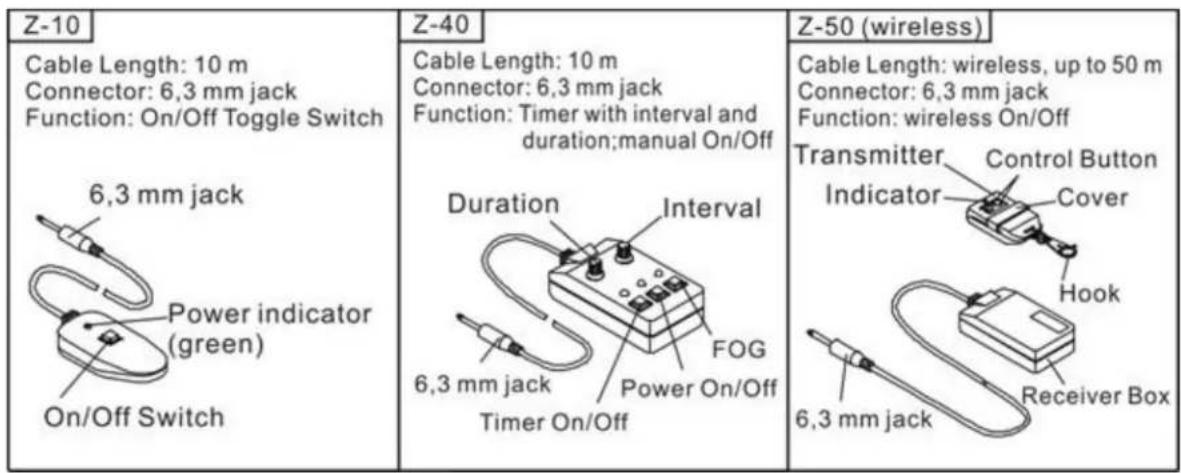

Maniement avec télécommande
La Z-10 est une télécommande avec un câble de 10 mètres et une douille de jack 6,3 mm, qui contrôle les machines à fumée ANTARI Z-800II, Z-1000II et Z-1020. Dès que l'appareil a atteint température de service, la DEL verte s'allume sur la télécommande. Ceci indique alors que l'appareil est prêt à l'emploi. Effectuez le jet de fumée en pressant le bouton rouge. La DEL verte flash pendant que l'appareil recharge (environ 1-2 minutes) et pendant les intervalles de recharge après un jet de fumée effectué (environ 1-2 minutes). La DEL s'allume dès que l'appareil est prêt à l'emploi de nouveau. La Z-10 présente la fonction "Touche Toggle": Appuyez une fois pour la fonction "ON" continue, appuyez encore une fois pour arrêter la fonction "ON" continue.
La Z-40 est une télécommande avec un cable de 10 metres et une douille de jack 6,3mm, qui controle les machines a fumee ANTARI Z-800II, Z1000II et Z-1020. Appuyez sur le bouton rouge pour allumer la telecommande. Ses deux touches permettent a l'utiliser de regler I'intervalle, la durée et la puissance de la fumee selon ses exigences. En pressant la touche jaune TIMER, la fonction de la minuterie est activée. Le regulateur INTERVAL sort a déterminer les intervalles entre les différents jets de fumee (entre 1 seconde et 250 secondes). La durée de chaque jet de fumee (entre 1 et 15 secondes) est régiable grâce au régulateur DURATION. Si la touche verte FOG est pressée, tous les autres réglages seront déactivés et la fumee sera produit à puissance maximale.
La Z-50 est une télécommande sans fil avec une douille de jack 6.3 mm pour les machines à fumée ANTARI Z-800II, Z-1000II et Z-1020. Par l'intermédiaire de l'émetteur, votre machine à fumée peut être actionnée d'une distance de jusqu'à 50 mètres.
Remarques de fonctionnement
Toutes machines à fumée dégagent une condensation autour de son bec de sortie qui pourrait mener à une accumulation d'humidité au-dessus de l'appareil. Prenez cela en considération lors du choix de l'emplacement de votre appareil.
Pendant son fonctionnement ou quelque temps après, il se peut de temps à autre qu'une machine à fumée débite spontanément de la fumée. Avec une utilisation continue, toutes machine à fumée a besoin de pauses de fonctionnement pour garder une température correcte. Pendant ce temps-là, aucune fumée ne peut être produite et la DEL verte "READY" sur la télécommande sera éteinte. Elle s'allumera quand la machine sera de nouveau prête à l'emploi.
Maintenance
Faites toujours attention de ne pas polluer le liquide à fumée. Après l'avoir rempli de liquide à fumée, refermez toujours immédiatement les couvercles du bidon de liquide et du réservoir de la machine.
Après une utilisation continue de 40 heures, il est recommandé de procéder à un nettoyage de l'appareil pour éviter une accumulation de résidus dans l'élément de chauffage. Utilisez une solution composée de 80% d'eau distillée et de 20% de vinaigre. Pratiquez le nettoyage de la manière suivante:
- Après avoir débranché l'appareil et avoir attendu qu'il ait refroidi, dévissez le bec de sortie au fond de la machine et nettoyez les résidus à l'aide de vinaigre et d'un cure-pipe. Assurez-vous que le trou soit complètement débouché.
- Videz complètement la machine de liquide à fumée. Versez la solution de nettoyage dans le réservoir. Branchez l'appareil et mettez-le en marche.
- Faites marcher la machine dans une salle bien aérée jusqu'à ce que son réservoir soit vide.
- Révissez le bec de la machine.
- Le nettoyage est accompli. Remplissez la machine de liquide à fumée.
Remarque: Du à la constance visqueuse du liquide à fumée et à la haute température avec laquelle la fumée s'évapore, toutes les machines à fumée ont tendance à encrasser. L'entretien régulier de la machine garantit cependant son usage solide pour de nombreuses années.
Nettoyez le boîtier de la machine seulement avec un chiffon sec. L'appareil est à stocker au sec.
L'entreposage
- Utiliser l'eau distillée pour purge de machine à fumée avant de l'entreposage. Actionnez la fonction de fumée de la machine dans un endroit bien aéré.
- Nous recommandons de contrôler la machine mensuellement. Cela consiste au temps de chauffage et au débit de fumée de quelques minutes. Ensuite, suivez les instructions du numéro 1.
Série antari Z-1000II et Z-1020 DMX
Réglages DMX pour des machines à fumée Z-1000II et Z-1020 avec contrôle DMX
Canal A
0-128 = Arret
129 - 255 = Débit de fumée maximal (100%)
Les machines à fumée Z-1000II et Z-1020 possèdent un contrôle DMX (sauf Z-800II). Tous les modèles peuvent être régés par un canal DMX en ce qui concerne on ou off. Chaque canal varie entre les valeurs DMX 0 à 255. Des fonctions on ou off peuvent être programmées par le contrôleur DMX ou par le logiciel DMX via la fenêtre d'effets lumineux.
Entre les valeurs 0 et 128 du canal de contrôle A, la machine est en arrêt.
Entre les valeurs 129 et 255, la machine fonctionne avec un débit de fumée maximal.
S'il vous plaît faites attention que si la machine était codée sur l'adresse initiale DMX 130 dans l'exemple en haut, le canal A correspond exactement à cette adresse initiale DMX.
En général, les machines à fumée Antari contrôlées par DMX ont les données de puissance suivantes:
- Température de fonctionnement moyenne = 250^
- Durée d'intervalle avec un débit de fumée maximal env. 30 secondes
- Débit de fumée constant avec env. 30% de débit de fumée (ce qui correspond à une valeur DMX entre 75).
Codage de l'appareil
Chaque appareil occupe 1 canal de contrôle. Pour que les signaux de commande s'adressent correctement à chaque appareil, les appareils doivent être codés. Le codage doit être effectué séparément à chaque appareil : régler les miniaturateurs selon le relevé ci-contre.
L'adresse initiale est le premier canal à partir duquel l'apparéil répond au contrôleur DMX.
Assurez-vous qu'il n'y ait pas de canaux entrelacés pour assurer un contrôle correct et indépendant d'autres appareils DMX. Lorsque deux ou plus appareils sont codés à la même adresse initiale, ils fonctionneront synchronement.
Occupation des interrupteurs DIP:
| Ajuster l'adresse initiale DMX: | Interrupteur DIP no. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Nombre de l'appareil & canaux | Adresse initiale DMX | 1 | 2 | 4 | 8 | 16 | 32 | 64 | 128 | 256 |
| Appareil 1 - canal 1 | On | ▲ | ||||||||
| Off | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | |||
| Appareil 2 - canal 2 | On | ▲ | ||||||||
| Off | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | |||
| Appareil 3 - canal 3 | On | ▲ | ▲ | |||||||
| Off | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ||||
| Appareil 4 - canal 4 | On | ▲ | ||||||||
| Off | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | |||
| Appareil 5 - canal 5 | On | ▲ | ▲ | |||||||
| Off | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ||||
| SPECIFICATIONS | ||||||||
| Model | Power | Fuse(120V Model) | Fuse(230V Model) | Warmup time | Fog output(Cuft/min) | Tank(Liter) | Hangingbracket | Remotecontrol included |
| Z-800II | 800W | 7A | 4A | 100 sec. | 3000 | 0.8 | No | Z-10 |
| Z-1000II | 1000W | 10A | 5A | 4.5 min. | 10000 | 1.7 | Included | Z-10 |
| Z-1020 | 1000W | 10A | 5A | 12min. | 10000 | 2.8 | No | Z-10 |
| Z-1200II | 1200W | 13(Breaker) | 7(Breaker) | 10 min. | 18000 | 2.5 | Included | Z-8 |
| Z-1500II | 1500W | 15(Breaker) | 7(Breaker) | 11min. | 20000 | 6.0 | No | Z-20 |
| Z-3000II | 3000W | N/A | 15(Breaker) | 12min. | 40000 | 6.0 | No | Z-20 |
| OPTION | |||||||
| Model | Timer Remote | Wireless Remote | 10 meter Remote Extension | Compatible With DNG-100 | DNG-100 Adaptor | Machine Linkable | DMX Adaptor |
| Z-800II | Z-40 | Z-50 | EXT-1 | Yes | FTA-1 | No | N/A |
| Z-1000II | Z-40 | Z-50 | EXT-1 | Yes | FTA-1 | Yes | On Board |
| Z-1020 | Z-40 | Z-50 | EXT-1 | No | N/A | Yes | On Board |
| Z-1200II | Z-8 | Z-9 | EXT-6 | Yes | FTA-2 | Yes | On Board |
| Z-1500II | N/A | Z-30 | EXT-3 | Yes | FTA-3 | Yes | On Board |
| Z-3000II | N/A | Z-30 | EXT-3 | Yes | FTA-3 | Yes | On Board |
